Volkswagen Golf / Golf GTI / Jetta. Manual - part 479

47-58







Brake system vacuum pump -
V192-, removing and installing







There are no provisions for servicing
the brake system vacuum pump -
V192-. If a malfunction is detected
the brake vacuum pump -V192-
must be replaced.





The brake system vacuum pump -
V192- is located lower left on the
subframe.





Removing



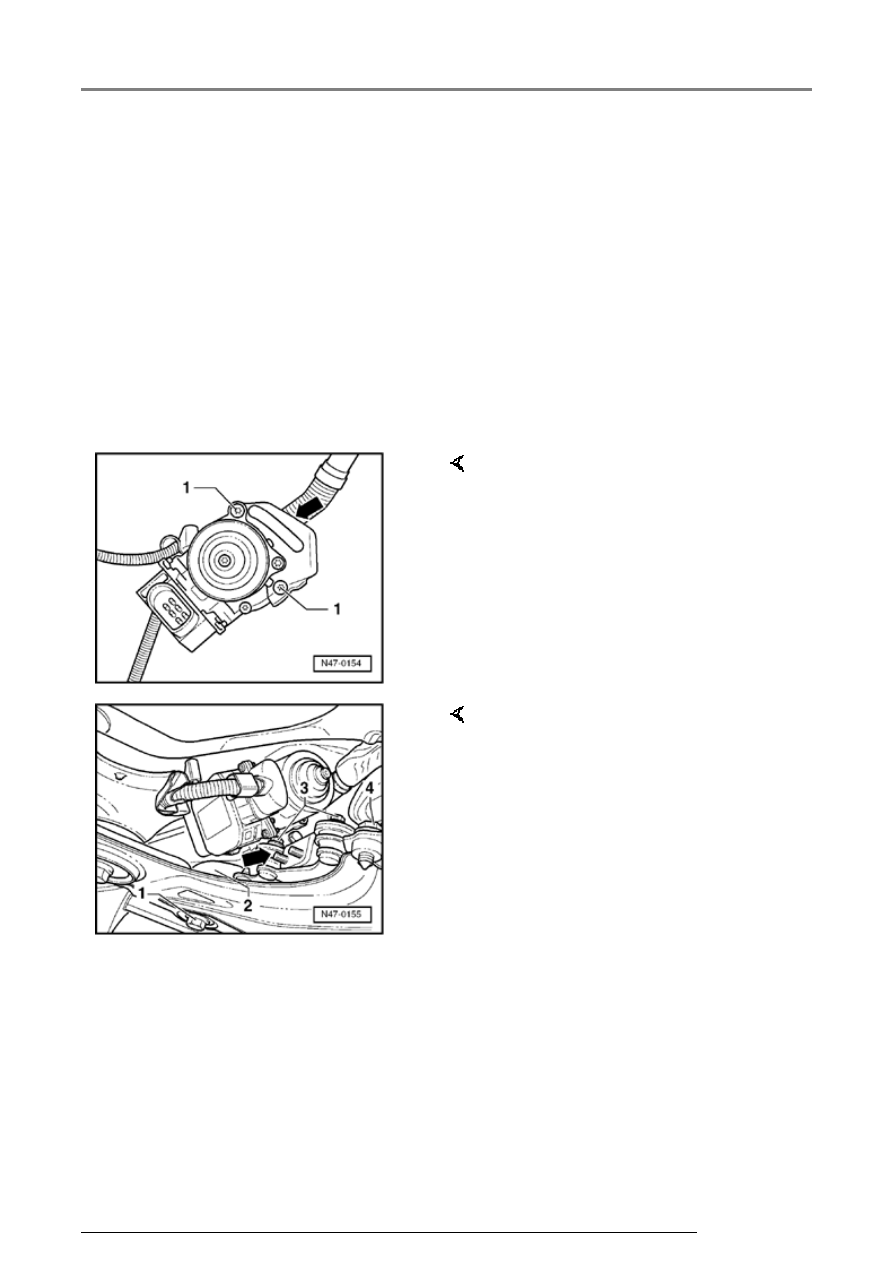

-  Remove bolts -1- on bracket for

brake system vacuum pump -
V192-.

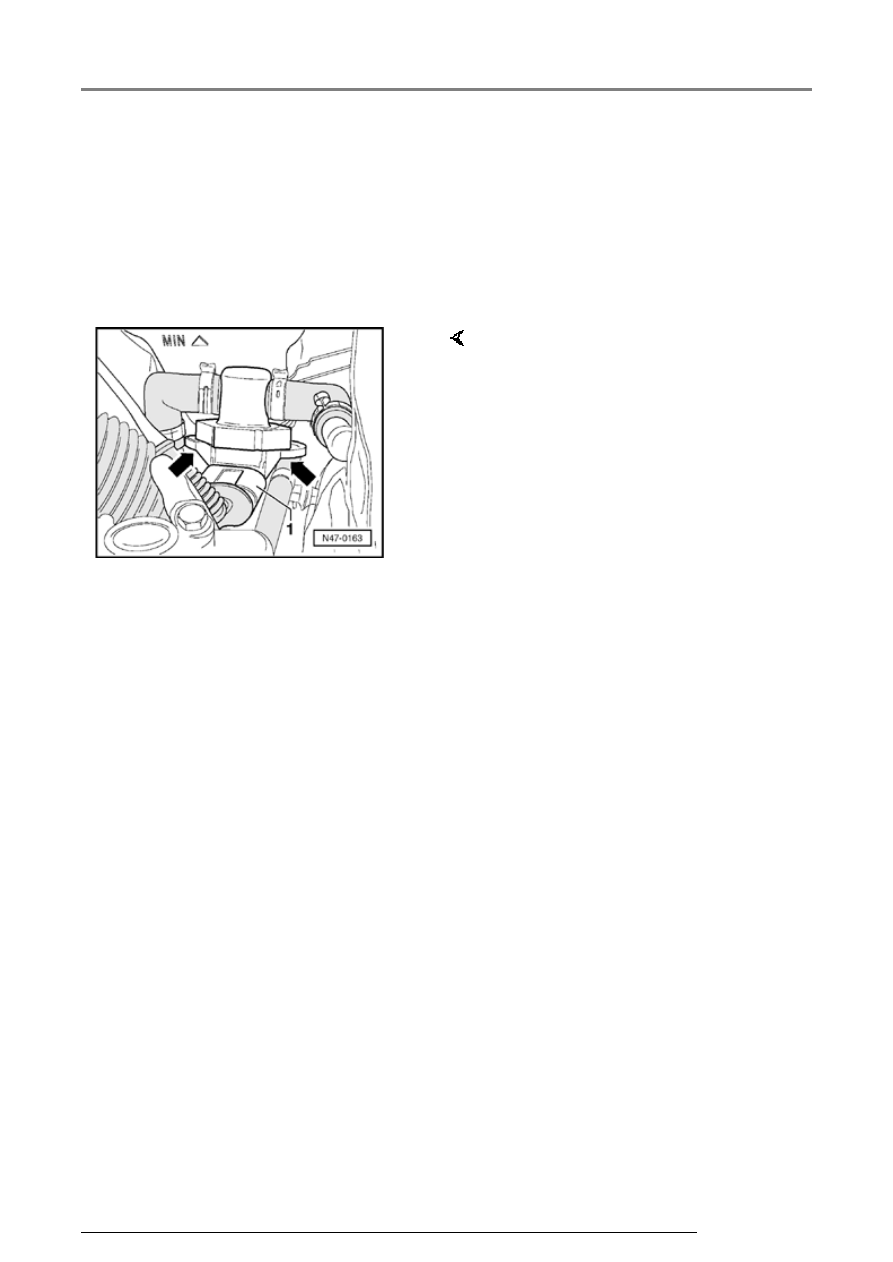

-  Pull hose (arrow) off brake

system vacuum pump -V192-.

-  Take out brake system vacuum

pump -V192-.

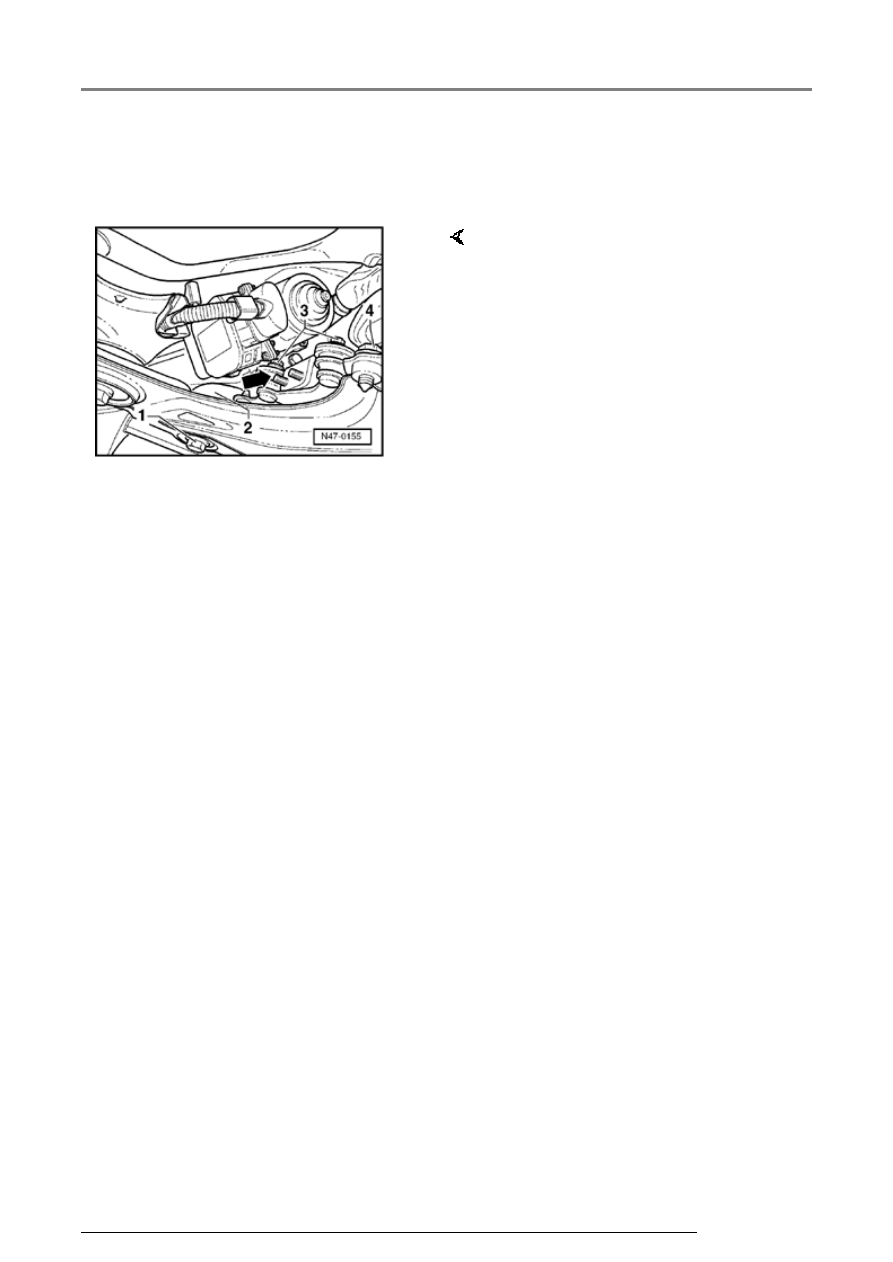

     Bracket (arrow) for brake system

vacuum pump -V192-.

-  Remove lock nut -2- from bolt -1-.

-  Remove bolt -4- .

-  Take bracket out.

-  Remove bolts -3- to disassemble

the bracket (arrow) further.

Brake booster/brake master cylinder for vehicles with ABS/EDL/ASR/ESP Mark...

47-59







Installing





Install in reverse order.

     Tightening torques

Nut -2- to bracket

20

Nm

(15

ft.

lb)

Bolts -3- to bracket

8

Nm

(71

in.

lb)

Bolt -4- to bracket

20

Nm

(15

ft.

lb)

Torx socket head bolt
for brake vacuum
pump -V192- to
bracket

8

Nm

(71

in.

lb)

Brake booster/brake master cylinder for vehicles with ABS/EDL/ASR/ESP Mark...

47-60







Brake system vacuum pump -V192-,
checking





   During the start-up sequence the brake system

vacuum pump -V192- must run briefly.



   Work sequence





-  Position vehicle on a lifting platform, switch

engine off.





-  Start engine.





-  Check by touch that the brake system vacuum

pump -V192- is running with the assistance of a
second person.



   If the brake system vacuum pump -V192- does

not run:





-  Read engine control module Diagnostic Trouble

Code (DTC) memory.







Repair Manual, Brake System On Board

Diagnostic (OBD), Repair Group 01; Checking
and erasing engine control module DTC memory



Brake booster/brake master cylinder for vehicles with ABS/EDL/ASR/ESP Mark...

47-61







Brake booster pressure
sensor -G294-, removing and
installing







Removing





-  Remove plenum chamber cover.



Installing

Install in reverse order.

-  Disconnect connector -1-.

-  Remove bolts (arrows).

-  Remove brake booster pressure

sensor -G294-.
