locking
hex
bolt, 35
Nm (26
ft. lb)

 Always

replace

 When

loosening
and
tightening
counter-
hold on
guide pin

2 - Bleeder

valve,
11 Nm
(8.1 ft.
lb)

 Apply

thin coat
of
assembly
lubricant
G 052
150 A2
to
threads
before
installing

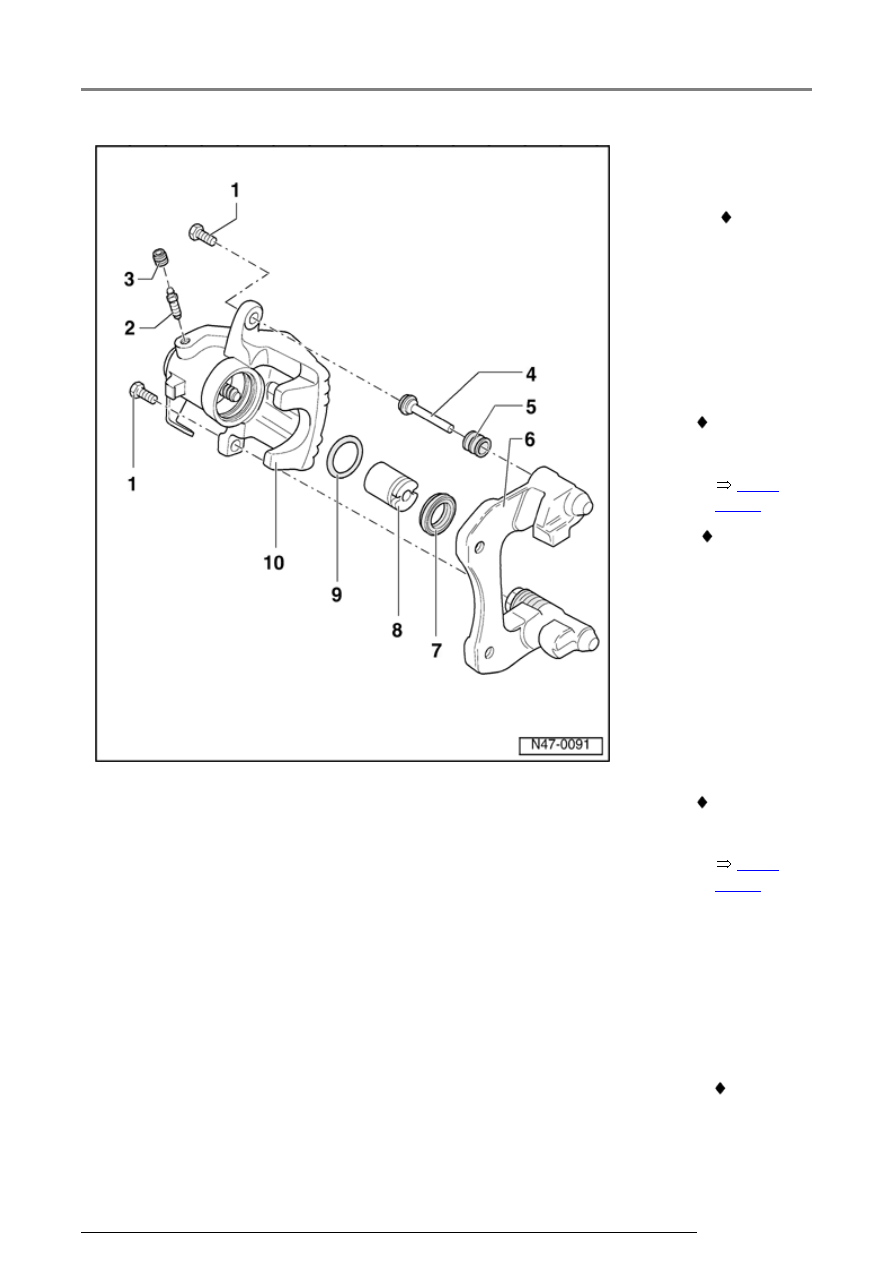

Rear brake caliper, servicing

47-21





3 - Dust cap

4 - Guide

pins

 Grease

before
pulling on
protective
cap

5 - Protective

cap

 Pull

onto
brake
carrier
and
guide
pin

6 - Brake

carrier
with
guide pin
and
protective
cap

 Replacement

part is
assembled
with
sufficient
grease on
guide pins



If
protective
caps or
guide
pins are
damaged,
install
repair kit.
Use
grease
packet
supplied
to
lubricate

Rear brake caliper, servicing

the guide
pins.

Rear brake caliper, servicing

47-22





7

-

Protective
seal

 Pull

outer
sealing
lip
onto
piston

8

-

Piston with
automatic
adjustment

 Removing

and
installing



Page

47-23



 Apply

thin coat
of
assembly
lubricant
G 052
150 A2
to piston
before
inserting

9 - Sealing

ring

 Removing

and
installing



Page

47-23



10 - Brake

caliper
housing
with
parking
brake
cable
lever

 If a leak

exists
at the
parking

Rear brake caliper, servicing
