Volkswagen Golf / Golf GTI / Jetta. Manual - part 460

46-80





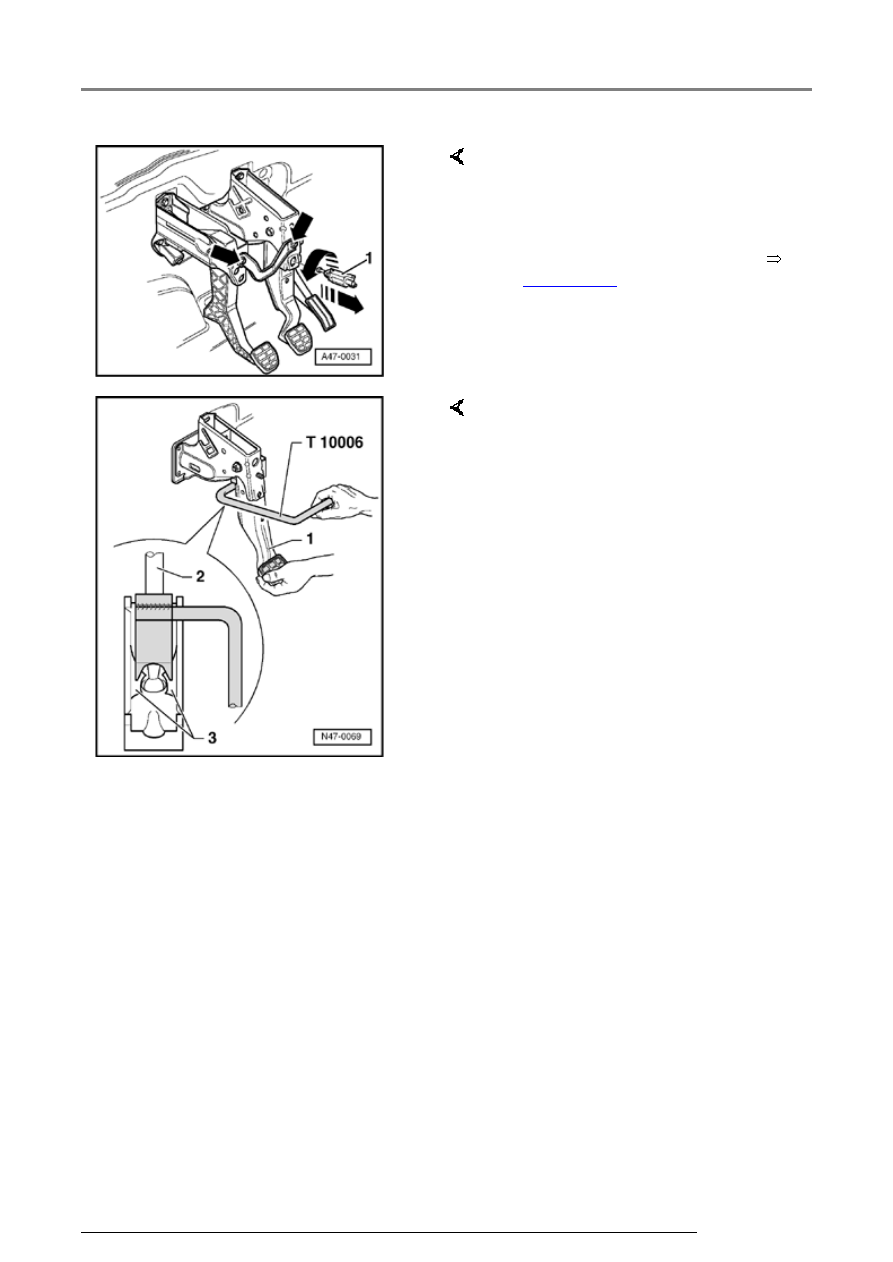

-  Remove connecting plate

between clutch and brake pedals
(arrows) on vehicles with manual
transmission.

-  Remove brake light switch -1-



Page 46-84

 .



Note:

For ease of illustration separating
the brake pedal from the brake
booster is shown with the pedal
cluster removed.

-  Press brake pedal in direction of

brake booster and hold.

1 - Brake pedal

2 - Push rod

3 - Retaining lugs

-  Insert special tool T 10006 and

pull in direction of driver's seat,
when doing this counter-hold on
brake pedal. (At this moment the
pedal must not be allowed to
move backward). Thereby the
mounting retaining lugs -3- will be
pressed off the ball head of the
push rod -2-.

Brake pedal - assembly overview

46-81







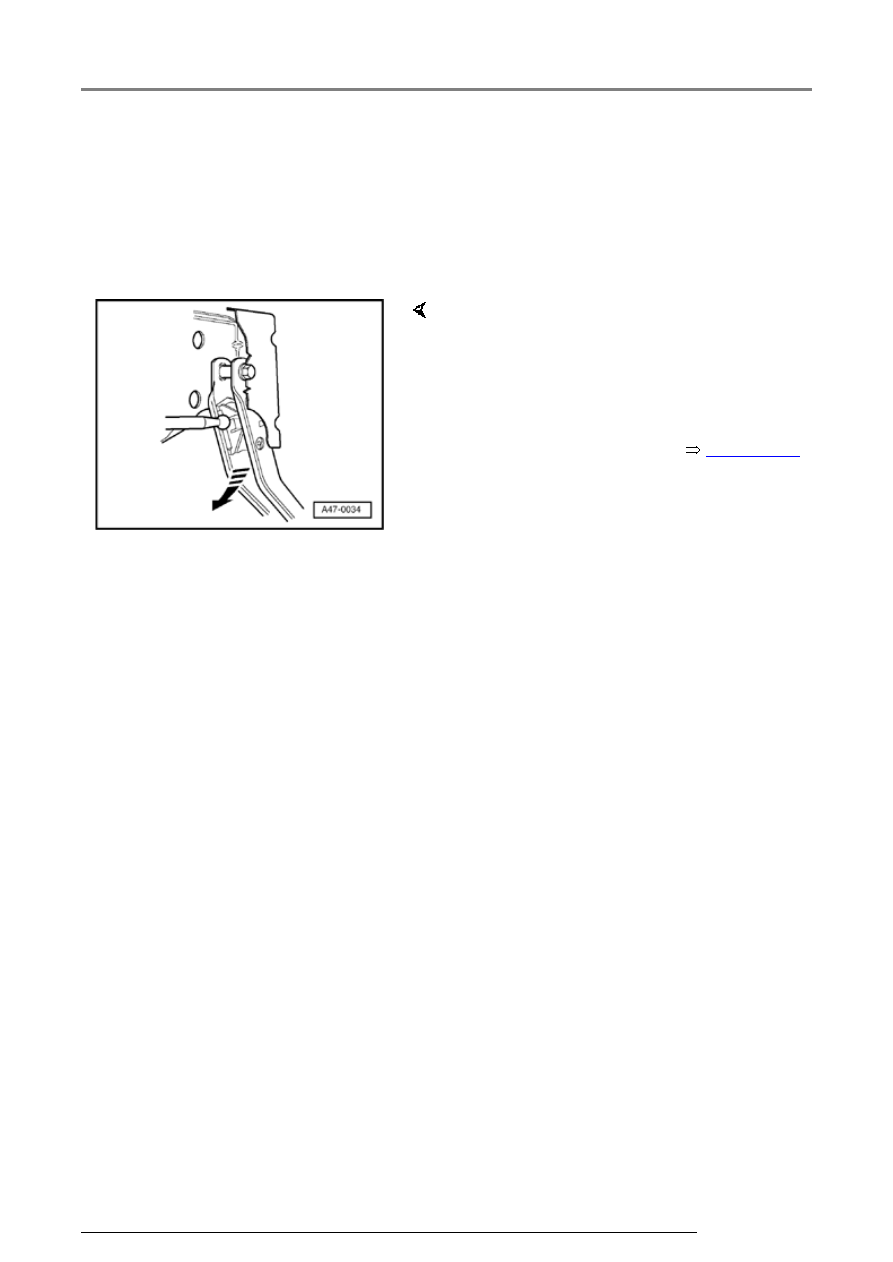

-  Pull special tool T10006 and brake pedal

together toward the driver's seat. (Thereby the
brake pedal will be pulled off the ball head of the
push rod).





Joining brake pedal to brake booster



Installation is performed in reverse order.

-  Hold push rod ball head in front of mounting and

push brake pedal in direction of brake booster,
so that the ball head audibly locates.

-  Adjust brake light switch



Page 46-84

 .

Brake pedal - assembly overview

46-82







Brake pedal, removing and
installing







Additional information







Repair Manual, Brake System On

Board Diagnostic (OBD), Repair
Group 01







Removing





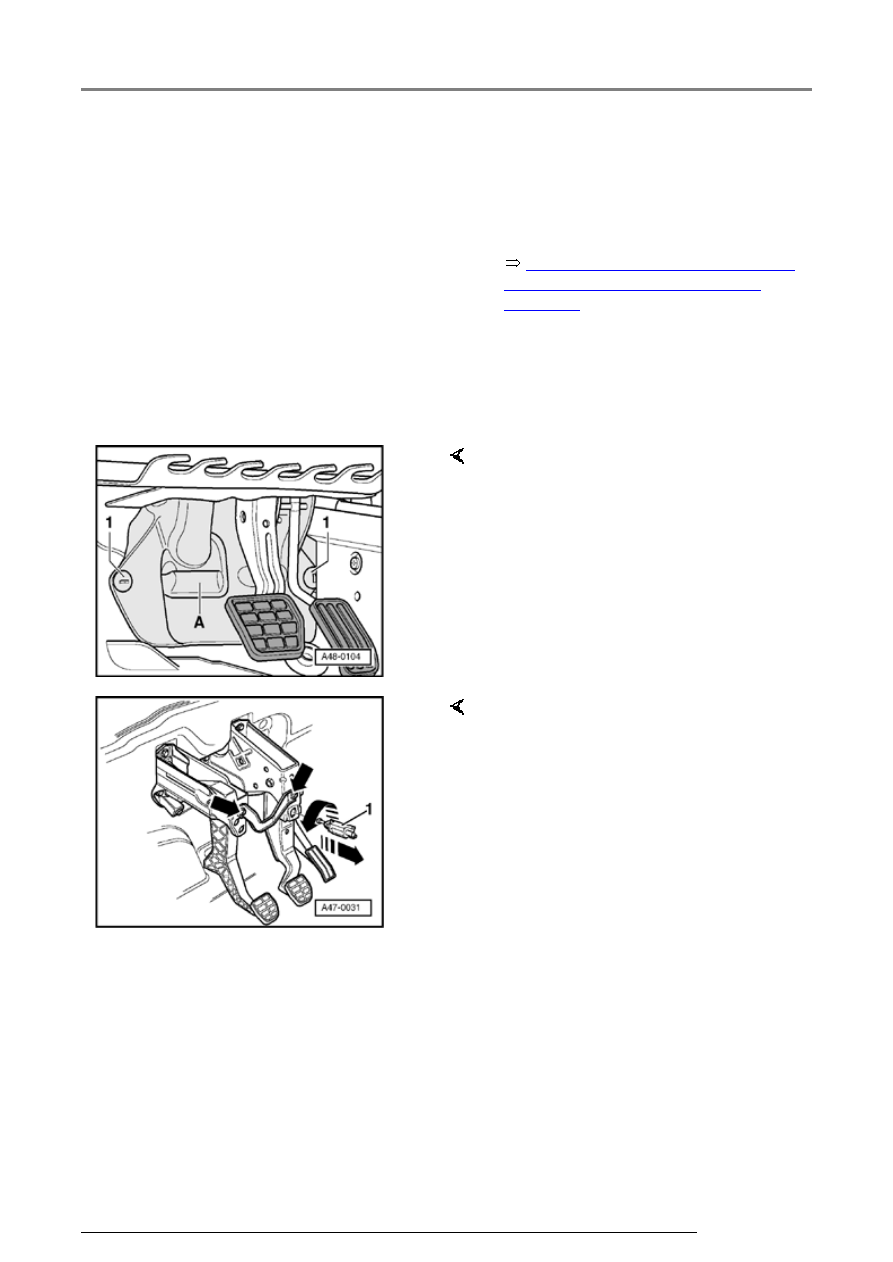

-  Remove trim below instrument

panel.



Vehicles with manual
transmission

-  Remove screws -1-.

-  Remove cover -A-.



Continued for all vehicles

-  Remove connecting plate

between clutch and brake pedals
on vehicles with a manual
transmission.

-  Remove brake light switch -1-.

-  Disconnect accelerator cable.

-  Vehicles with accelerator pedal

position sensor, release
connector below instrument
panel.

Brake pedal - assembly overview

46-83







-  Disconnect brake pedal from brake booster



Page 46-79

 .





-  Remove hex nuts item - 2 -,



Page 46-77

 .





-  Take out pedal cluster.





-  Remove brake pedal.



   Installing



   Install in reverse order.





-  Adjust brake light switch



Page 46-84

 .

Brake pedal - assembly overview
