Volkswagen Golf / Golf GTI / Jetta. Manual - part 449

46-44







Repair

Manual,
Suspension,
Wheels,
Steering,
Repair Group
42; Servicing
wheel
bearings;
Removing and
installing
wheel
bearing/wheel
hub unit,
vehicles with
disc brakes



4 - Self-

locking
12-
point
nut,
175 Nm
(129 ft.
lb)

 Always

replace

5 - Wheel

hub
with
wheel
bearing
and
rotor

 Replace

each
time
after
removing

 Only

replace
complete

 Removing

and
installing

6 - Hex

bolt, 60

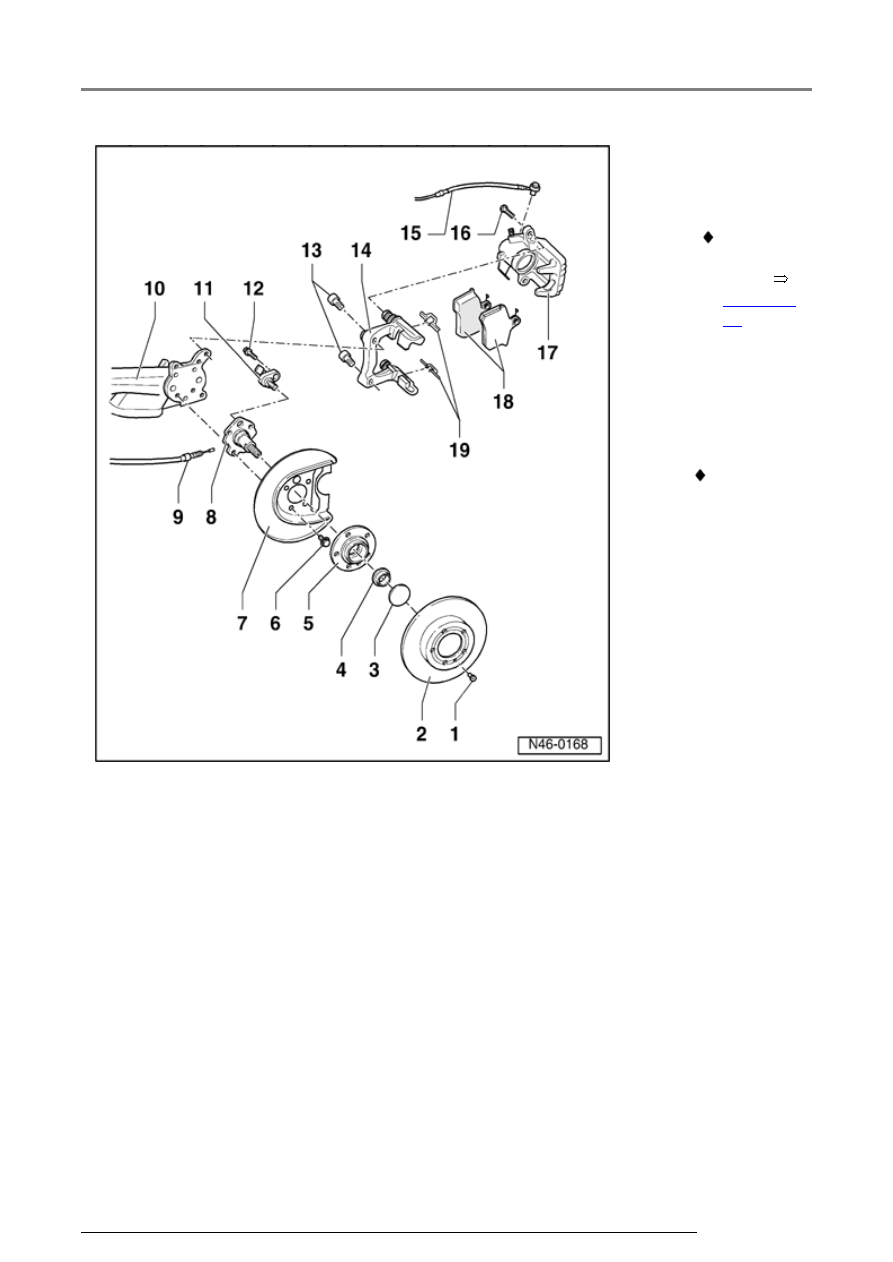

Rear wheel brakes (disc brakes - front wheel drive), assembly overview

Nm (44
ft. lb)

 With

dished
spring
washer

7 - Splash

plate

8 - Stub

axle

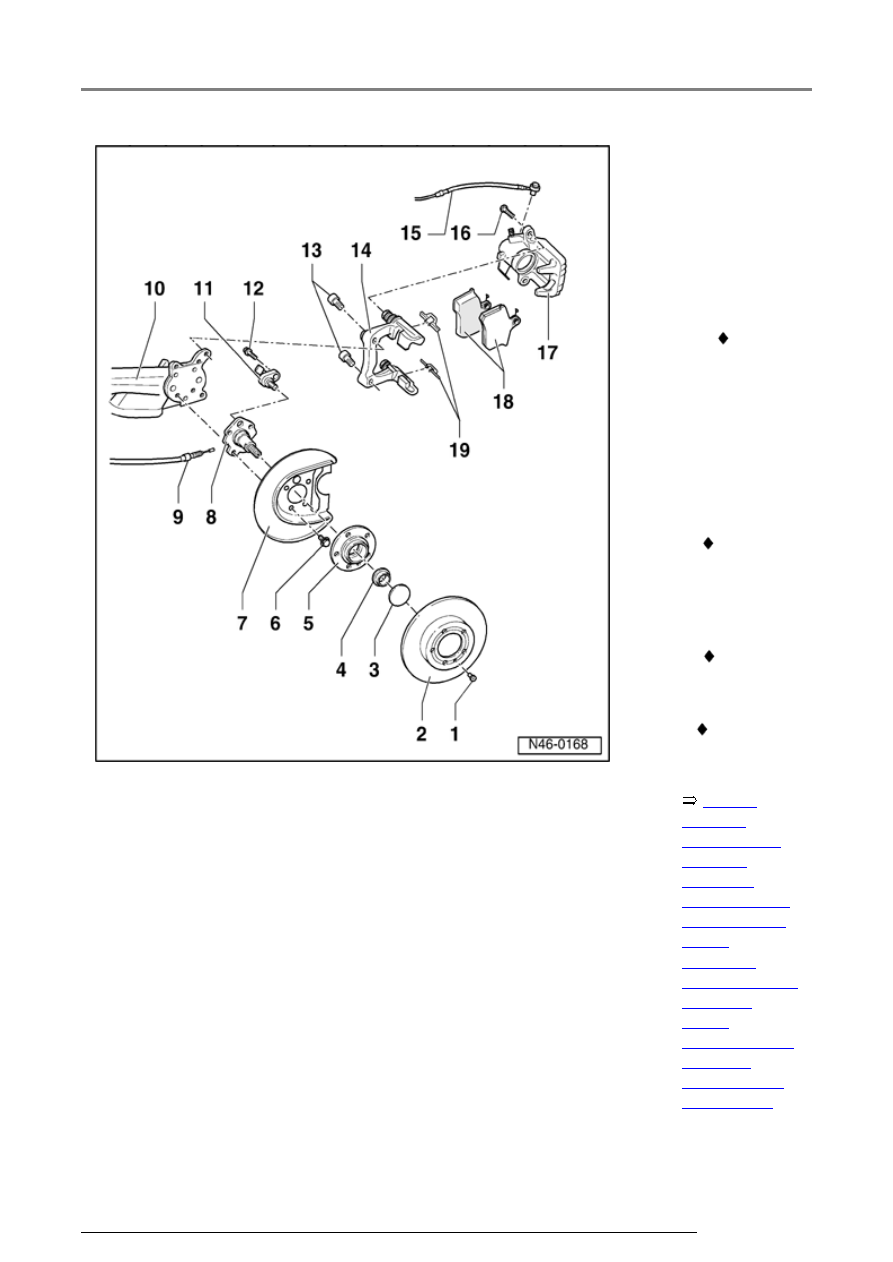

Rear wheel brakes (disc brakes - front wheel drive), assembly overview

46-45





9 - Parking

brake
cable

 Adjusting

parking
brake



Page 46-
71



10 - Axle

beam

11 - ABS

speed
sensor

 Before

inserting
sensor,
clean
mounting
hole inner
surface
and coat
with
lubricating
paste G
000 650

12 - Hex

socket
head
bolt 8
Nm (70
in. lb)

13 - Hex

socket
head
bolt, 65
Nm (48
ft. lb)

Rear wheel brakes (disc brakes - front wheel drive), assembly overview

46-46





14 - Brake

carrier
with
guide
pins and
protective
cap

 Supplied as

replacement
part,
assembled
with
sufficient
grease on
guide pins

 If

protective
caps or
guide
pins are
damaged
use
repair kit.
Use
grease
packet
supplied
to
lubricate
guide
pins.

15

-

Brake
hose/brake
line

 With

banjo
bolt
and
seals

 Banjo

bolt to
brake
caliper
tightening
torque 38
Nm (28
ft. lb)

Rear wheel brakes (disc brakes - front wheel drive), assembly overview
