46-28





Note:

The retaining
spring must be
pushed under
the brake
carrier after
inserting into
both holes.
Faulty
installation will
not allow
compensation
of outer pad
wear and
therefore the
pedal travel
increases.

4 - Retaining

spring

 Insert

in both
brake
caliper
housing
holes

5 - Brake

carrier

 Bolt to

wheel
bearing
housing

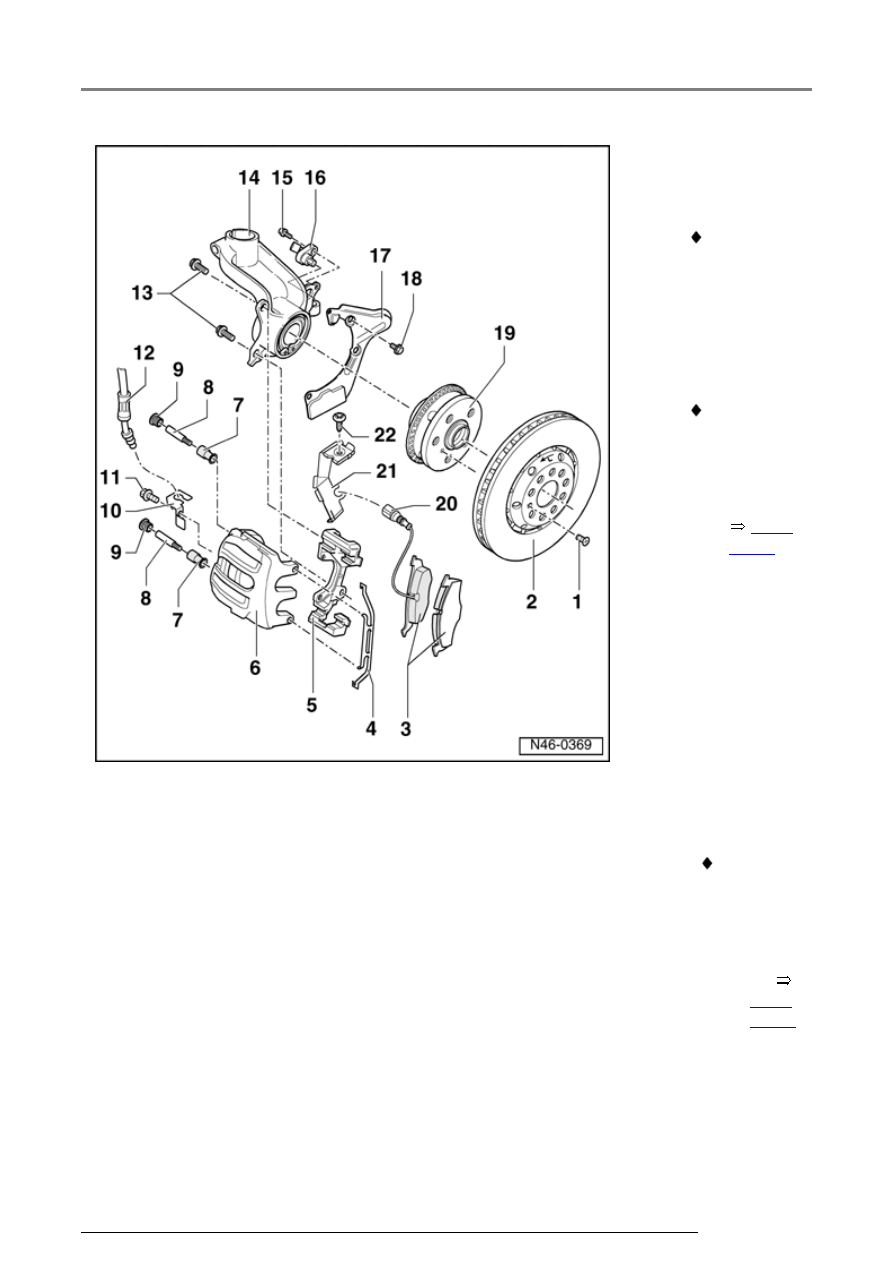

Front brakes

46-29





6 - Brake

caliper
housing

 Do not

disconnect
brake
hose
when
changing
brake
pads

 Removing:



- Remove

brake
pads -
item 3 -



Page

46-33





- Install

brake
pedal
depressor
V.A.G
1869/2



- Remove

brake
hose -
item 7 -
from
brake
caliper

 Installing:



- Install

brake
pads
-item
3 -



Page
46-33





- Install

brake
hose -
item 7
- onto
brake

Front brakes

caliper



- Remove

brake
pedal
depressor
V.A.G
1869/2



- Bleeding

brake
system
Mark 60



Page

47-38



 Servicing



Page

47-12



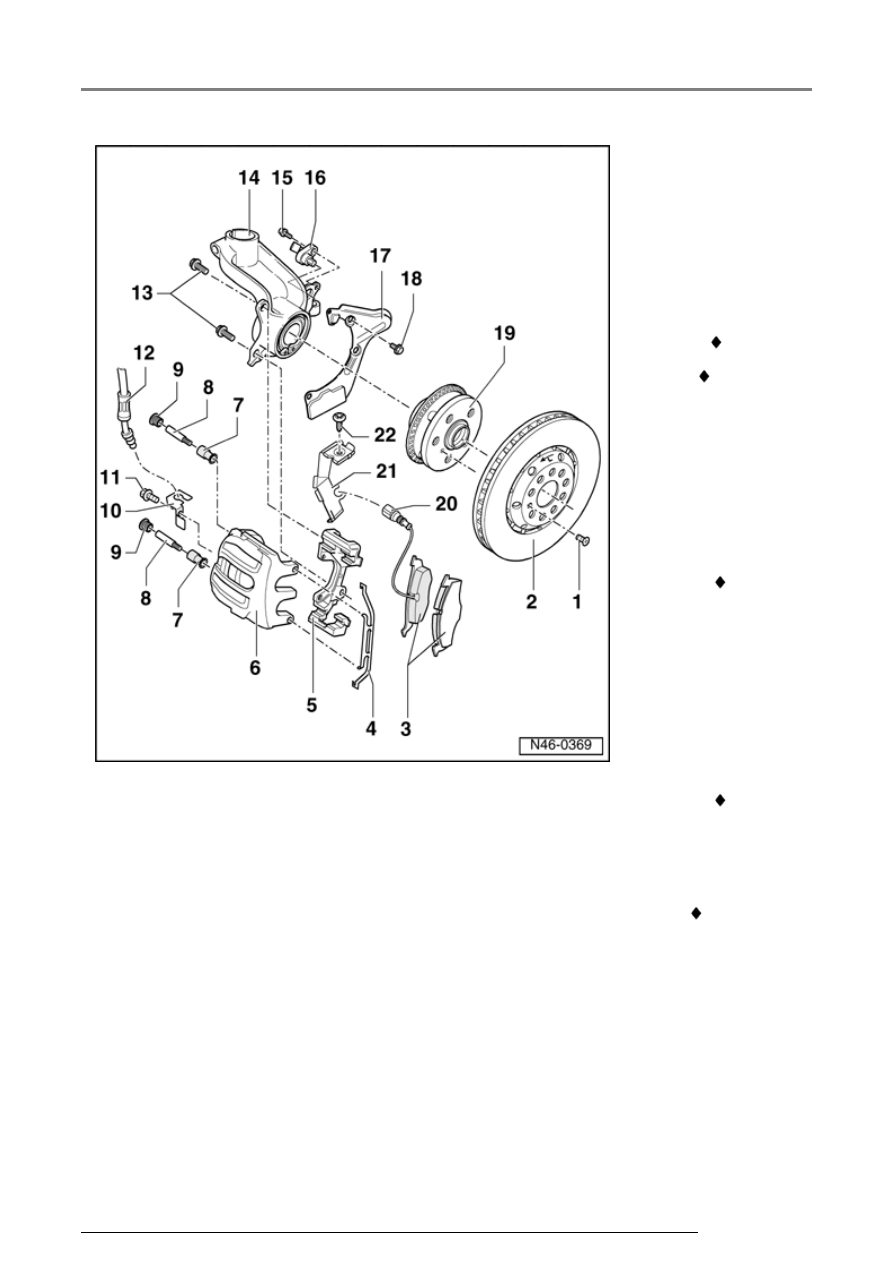

Front brakes

46-30





7 - Bearing

bushing

8 - Guide

pins, 25
Nm

9

-

Protective
cap

 Remove

 Upper

protective
cap with
cable
holder for
brake
pad wear
indicator

10 - Retainer

 Bolt to

brake
caliper
housing

11 - Hex

bolt, 8
Nm

12

-

Brake
hose/line

 Screw

into
brake
caliper
housing

 Do not

disconnect
brake
hose
when
changing
brake
pads

13 - Ribbed

combi
bolt,
125 Nm
