Volkswagen Golf / Golf GTI / Jetta. Manual - part 429

45-94







Installing





-  Before inserting speed sensor, clean hole inner

surface and coat speed sensor all-round with
solid lubricant paste G 000 650.



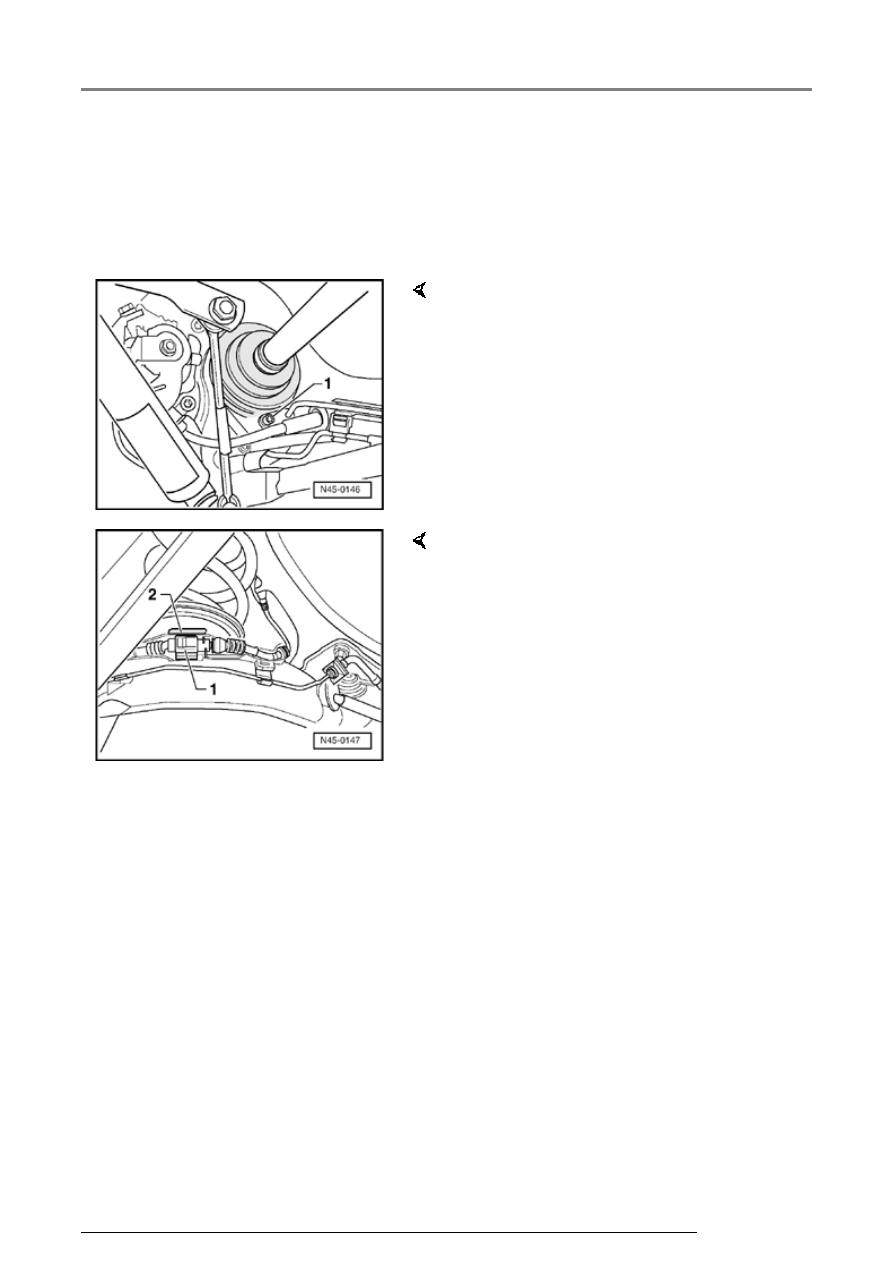

-  Insert speed sensor into hole in trailing arm and

tighten bolt -1- to 8 Nm (71 in. lb).



-  Connect speed sensor to speed sensor wiring

and close connector -1- cover -2-.

ABS system components for front and rear axles, removing and installing

45-95







Rotor on rear axle (all-wheel
drive), checking or removing and
installing





-  Raise vehicle.





-  Remove wheel.





Repair Manual, Suspension,

Wheels, Steering, Repair Group 42;
Assembly overview for trailing arm
and transverse links; Pressing wheel
bearings out and in.



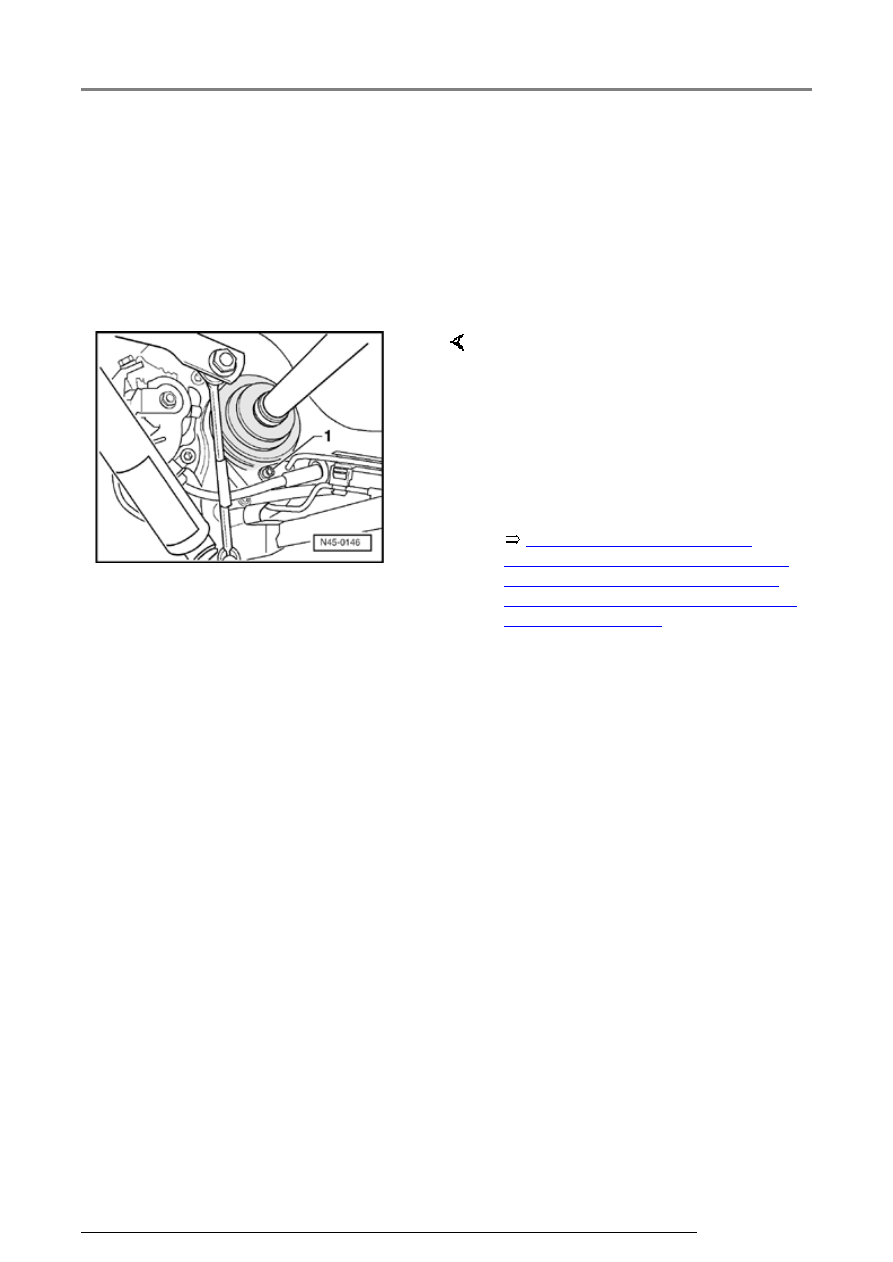

-  Remove bolt -1- from trailing arm.

-  Pull ABS speed sensor out of

trailing arm.

-  Check rotor is not damaged or

dirty.

-  If rotor is damaged, remove wheel

hub with rotor and replace.

ABS system components for front and rear axles, removing and installing

45-96







Removing and installing rear
speed sensor wiring (all-wheel
drive)





Special tools and equipment



Removing

 VAS 1978 Wiring harness repair

set

-  Obtain radio code on vehicles

with coded radio.

-  Disconnect battery.

-  Separate speed sensor

wiring/speed sensor connection.

-  Raise vehicle.



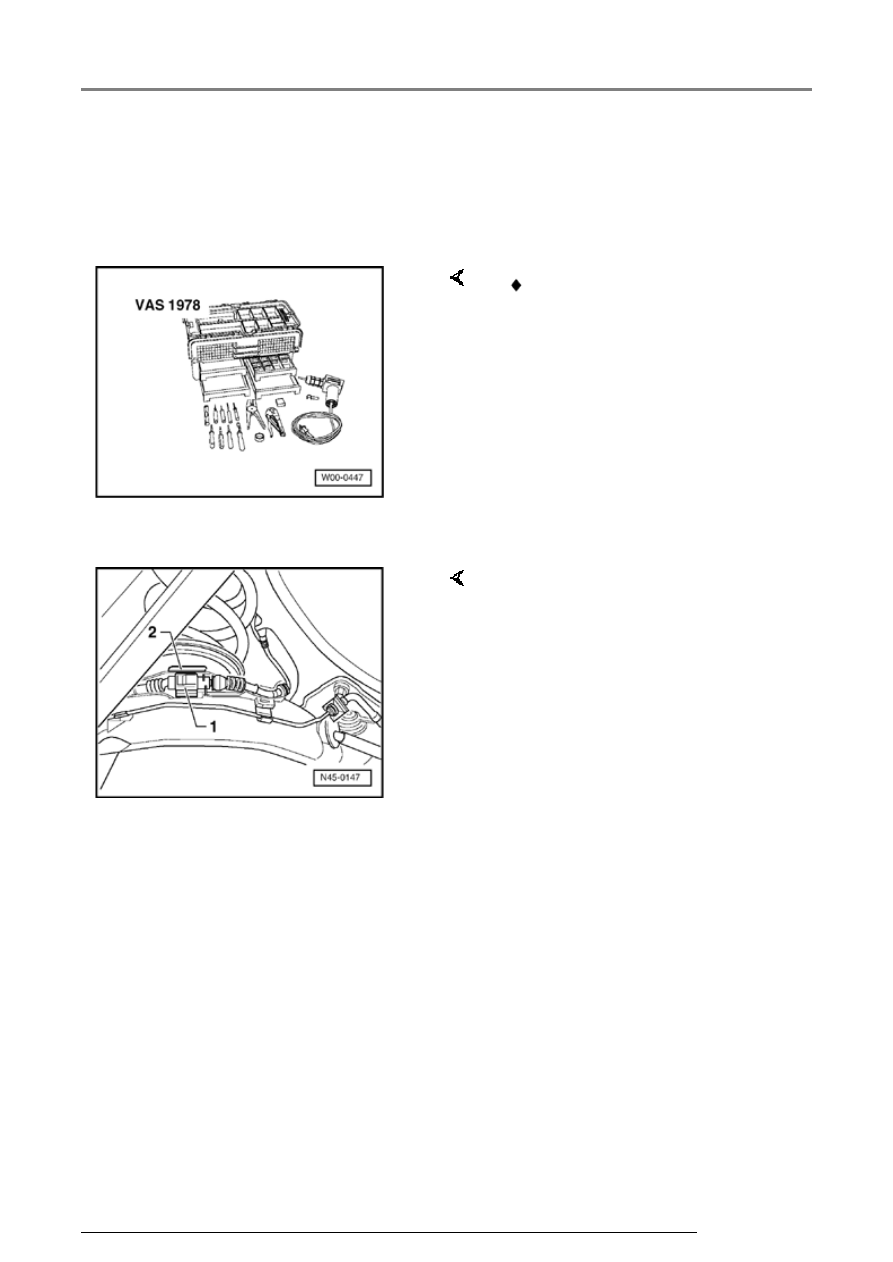

-  Open connector -1- cover -2-

-  Separate speed sensor and

speed sensor wiring connector -1-
.

ABS system components for front and rear axles, removing and installing

45-97







-  Remove rear side panel trim







Repair Manual, Body Interior,

Repair Group 70, Pillars and side
panel trims





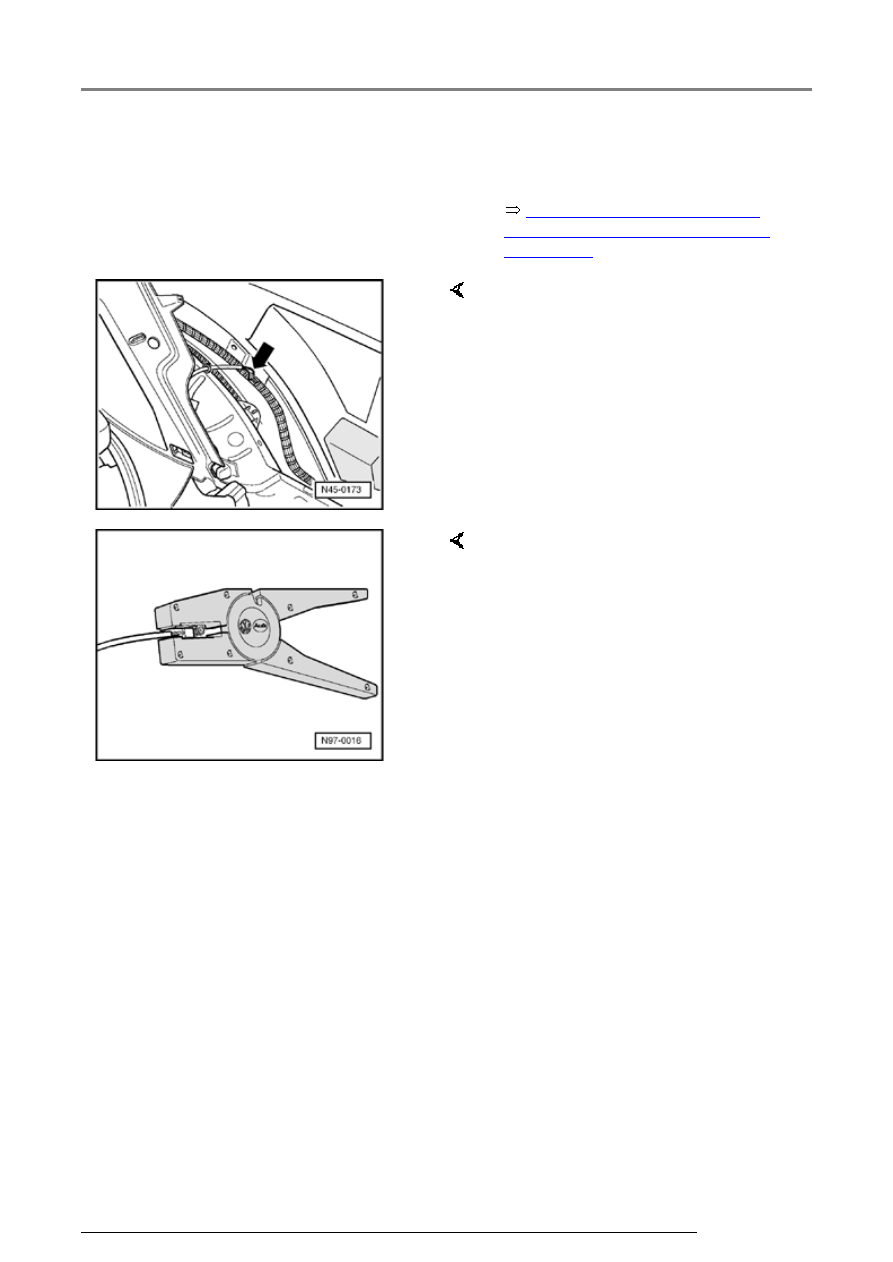

-  Separate speed sensor wiring

(arrow) with wire strippers from
VAS 1978 and remove faulty
wiring.



-  Strip 15 mm (5/8 in.) of insulation

from end of wire with wire
strippers and bend half of stripped
wire back.

-  Guide in new speed sensor

wiring.

ABS system components for front and rear axles, removing and installing
