Volkswagen Golf / Golf GTI / Jetta. Manual - part 416

45-49





2 - Cap

3 - Brake fluid

reservoir

4 - Sealing plug

 Coat with

brake fluid and
press into
brake master
cylinder

5 - Retainer pin

 Insert through

brake master
cylinder

6 - Brake master

cylinder

 Sender 1 for brake

booster -G201- is
installed on
vehicles with
ABS/EDL/ASR/ESP



Page 47-43



 Cannot be

repaired. If
faulty, replace
complete.

7 - Connection for

brake line

 Brake master

cylinder/primary
piston circuit
hydraulic unit

 Tightening

torque



Page

45-62



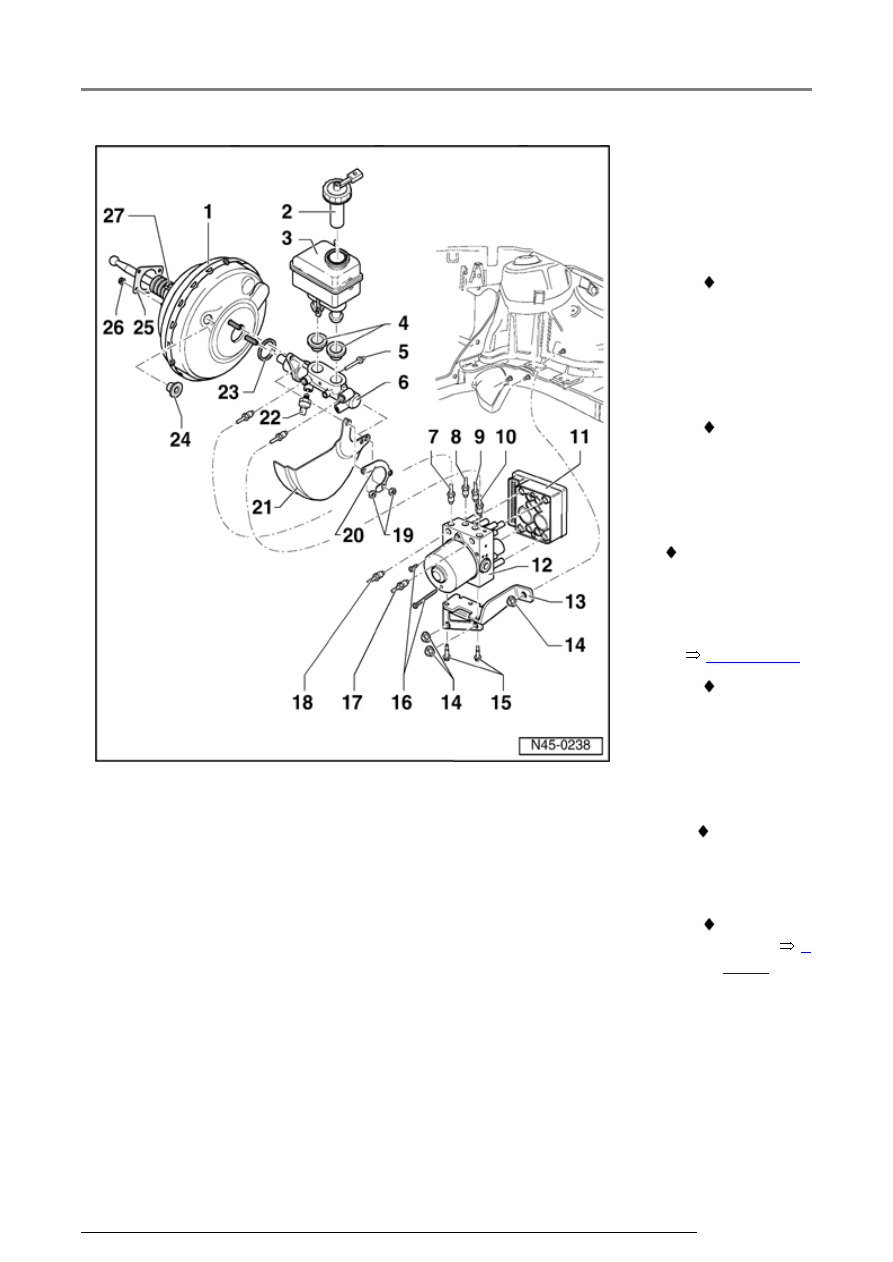

Hydraulic unit, brake booster/brake master cylinder Mark 60, assembly overview

45-50





8 - Connection for

brake line

 Hydraulic unit

to left front
brake caliper

 Tightening

torque



Page 45-62

9 - Connection for

brake line

 Hydraulic unit

to right front
brake caliper

 Tightening

torque



Page 45-62

10 - Connection for

brake line

 Master brake

cylinder/secondary
piston circuit to
hydraulic unit

 Tightening

torque



Page 45-62

11 - Control

module

 Do not

separate
connector
before On
Board
Diagnostic
(OBD)

 Tightening

torque



Page 45-62

12 - ABS hydraulic

unit

 The ABS

hydraulic
pump -V64-

Hydraulic unit, brake booster/brake master cylinder Mark 60, assembly overview

and the
inlet/outlet
valves in the
hydraulic unit
are checked
by self
diagnosis

 The ABS

hydraulic
pump -V64-
and valve
block must
not be
separated
from one
another

 Removing

and installing

 When

changing the
hydraulic unit,
always seal
the old part
with the plugs
from the
repair kit Part
No. 1H0 698
311A

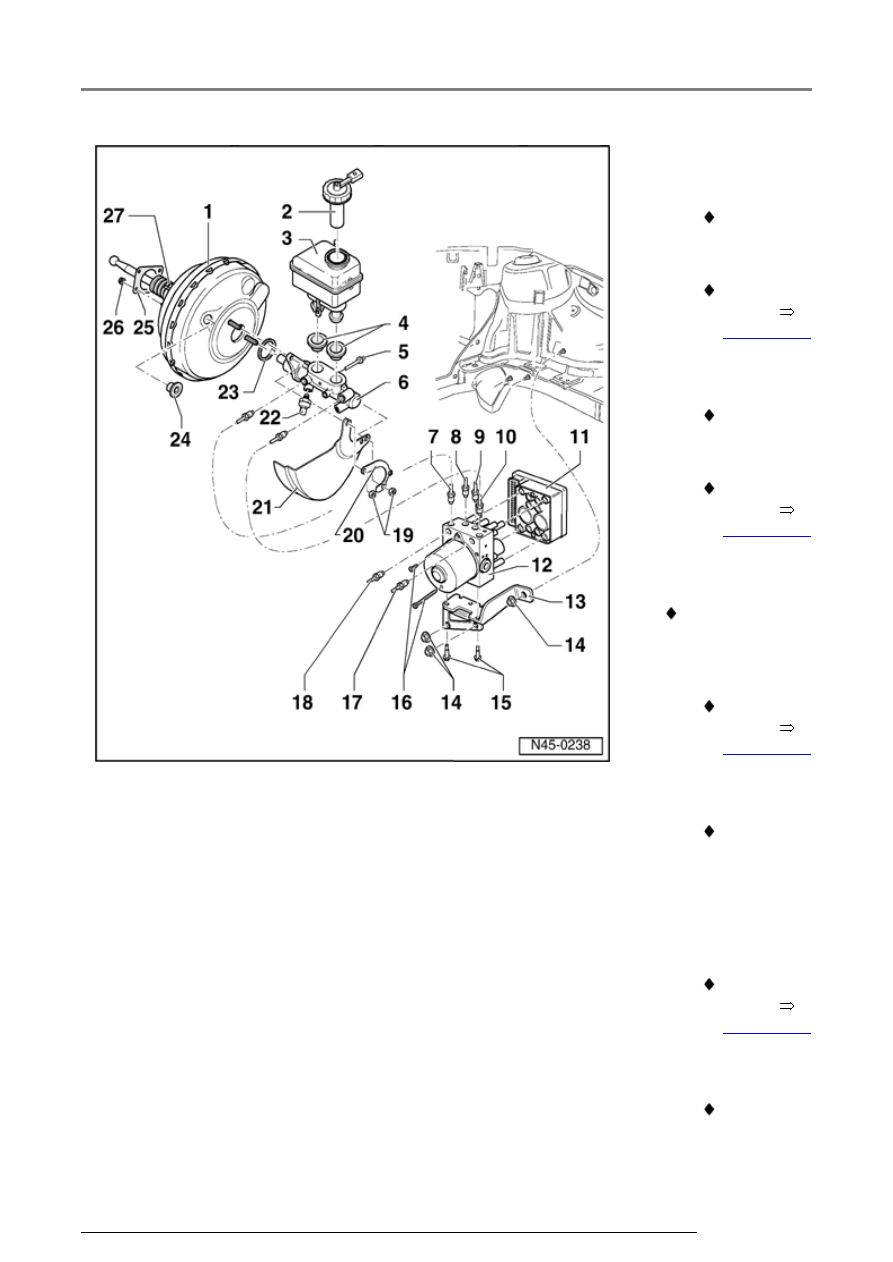

Hydraulic unit, brake booster/brake master cylinder Mark 60, assembly overview

45-51





13 - Retainer

14 - Cap nut, 20

Nm (15 ft.
lb)

15 - Bolts, 8

Nm (70 in
lb)

16 - Torx head

bolt E 5, 4
Nm (35 in
lb)

17 - Connection

for brake
line

 Hydraulic unit

to left rear
wheel
cylinder/caliper

 Tightening

torque



Page 45-
62



18 - Connection

for brake
line

 Hydraulic unit

to right rear
wheel
cylinder/caliper

 Tightening

torque



Page 45-
62



19 - Self-

locking
hex nut, 20
Nm (15 ft.
lb)

Hydraulic unit, brake booster/brake master cylinder Mark 60, assembly overview
