45-38







VAS 5051 Vehicle
Diagnostic, Testing
and Information
System, connecting
and selecting
functions





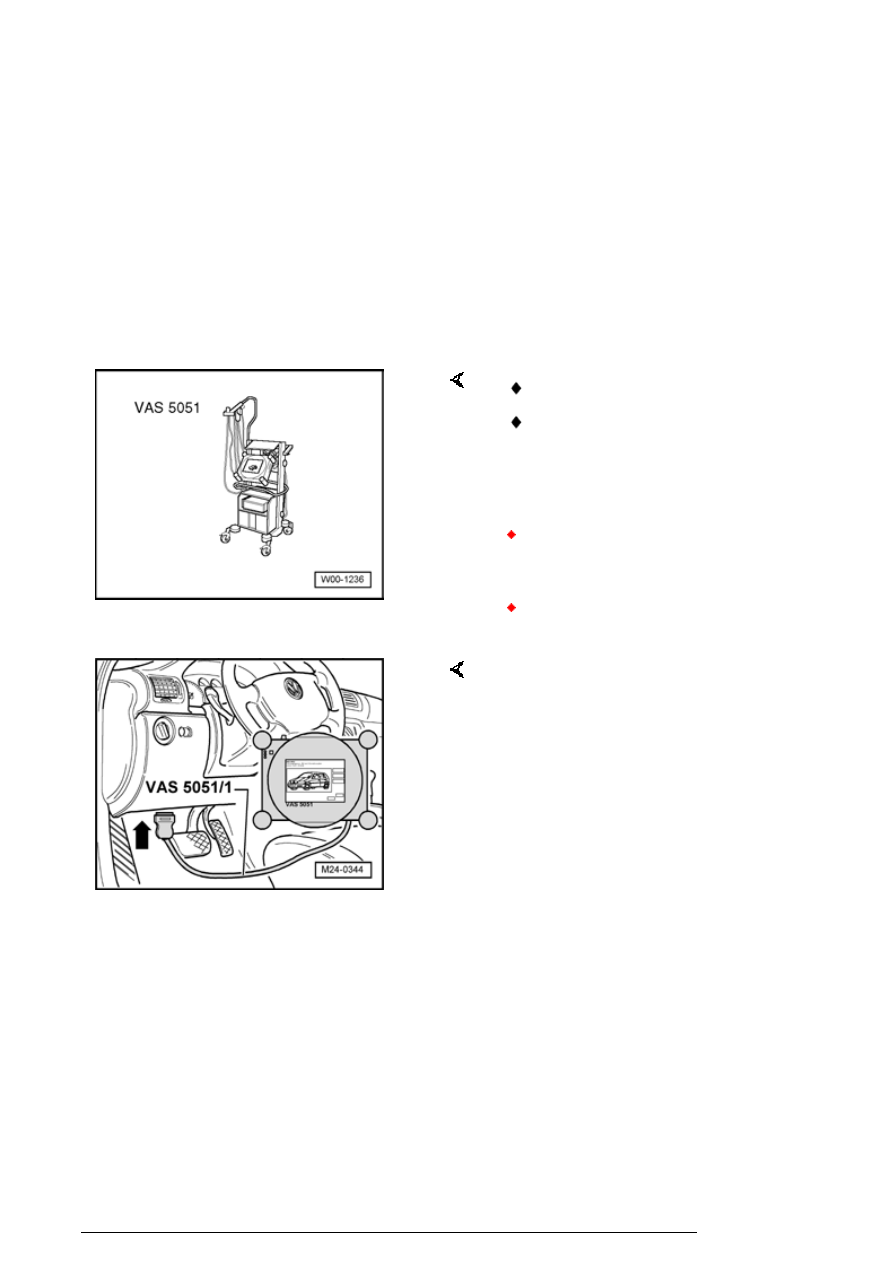

Special Tools and Equipment



WARNING!



 VAS 5051 tester

 VAS 5051/1 or VAS 5051/3

diagnostic cable



Test equipment must always be
secured on the rear seat during
a road test.





Drivers must NEVER operate
these tools while driving.





-  With ignition switched off, connect

VAS 5051 to Data Link Connector
(DLC) with VAS 5051/3 diagnostic
cable.

VAS 5051 Vehicle Diagnostic, Testing and Information System, connecting and sel...

45-39





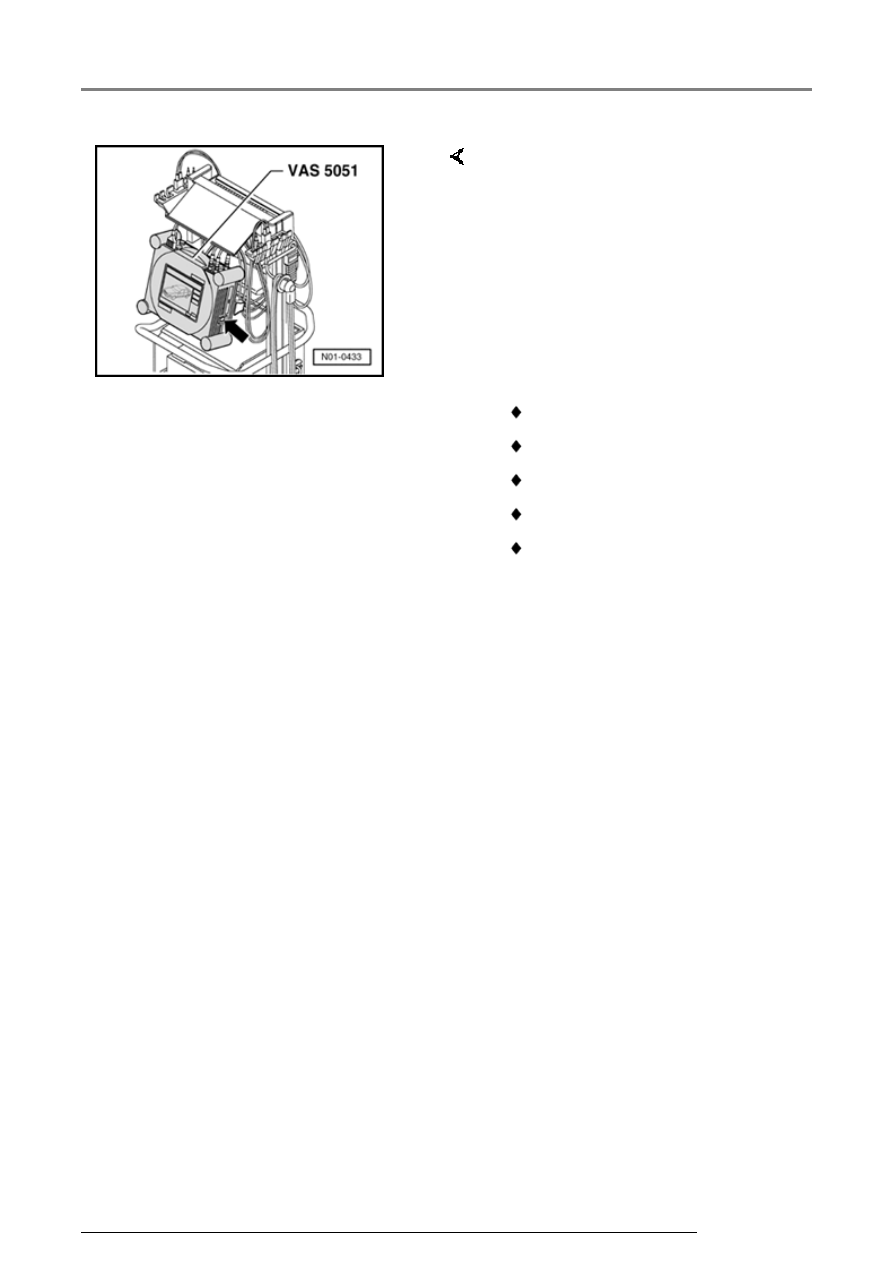

The tester is ready for operation
when it displays the image (photo) of
a vehicle.

Note:

Wait until tester has checked all
control modules installed in the
vehicle.

-  Switch on tester (arrow).

-  Switch on ignition.

-  Touch the field / the button on the

screen: Guided Fault Finding.

-  Select one after another:

 Brand

 Model

 Model year

 Version

 Engine identification

-  Confirm the entered data.

VAS 5051 Vehicle Diagnostic, Testing and Information System, connecting and sel...

45-40







-  Press the Go To button and select the

"Function/component selection" function.





-  Select "Suspension" on the display





-  Select "Brake system" on the display





-  Select the displayed "01-On Board Diagnostic

(OBD) capable system..." on the display





-  Select the displayed "Anti-lock Brake System

(ABS)..." on the display





-  Select the displayed "Function" on the display.



   Note:



   Now, all possible functions of Anti-lock Brake

System (ABS) installed in vehicle are displayed.





-  Select the desired function on display.

VAS 5051 Vehicle Diagnostic, Testing and Information System, connecting and sel...

45-41





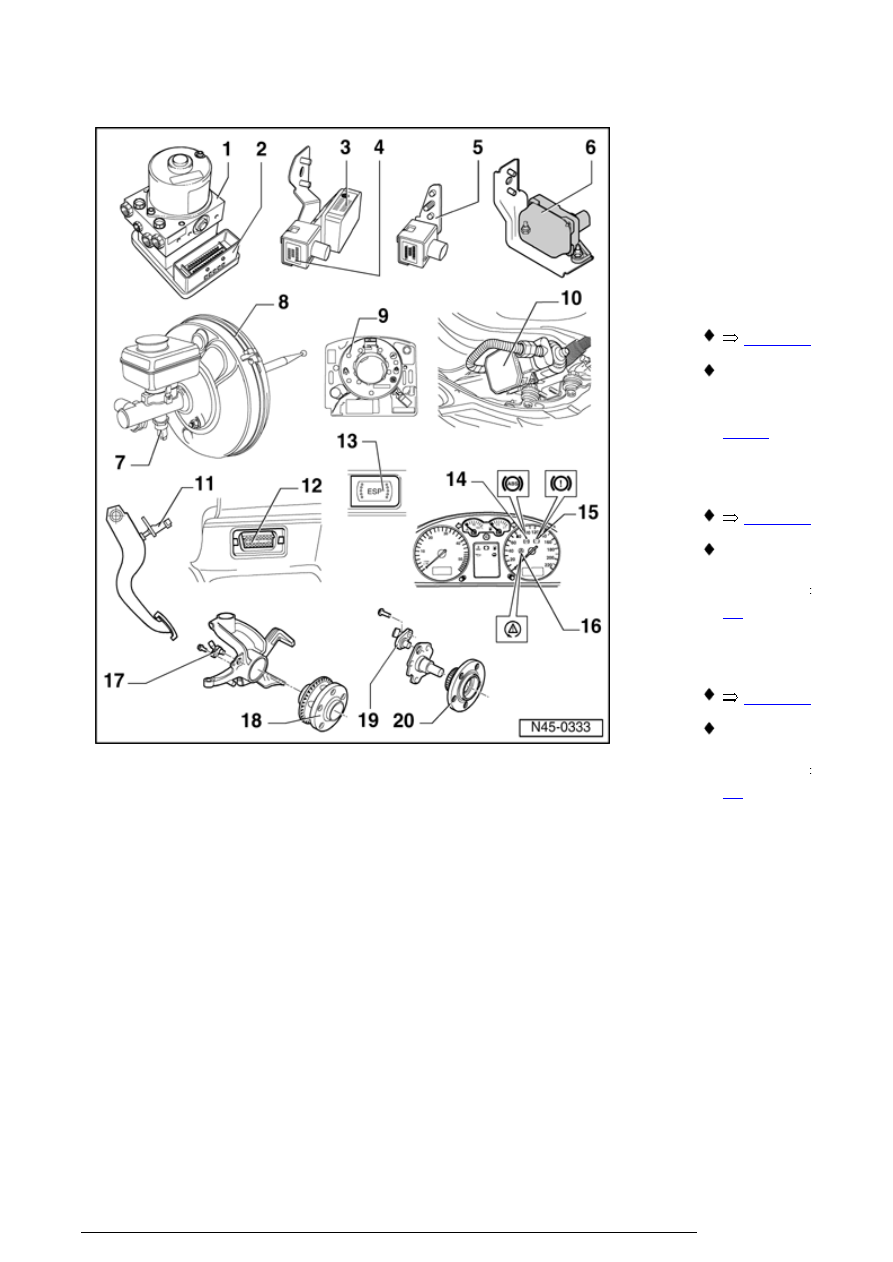

Electrical/electronic
components and
installing locations
(ABS) Mark 60

1 - ABS hydraulic unit

N55-



Page 45

 Can be checked using

"Guided Fault Finding"
in VAS 5051

45-38



2 - ABS Control Module

(w/EDL) -J104



Page 45

 Can be checked using

Guided Fault Finding in
VAS 5051

38



3 - Sender for rotation rate

-G202-



Page 45

 Can be checked using

Guided Fault Finding in
VAS 5051

38



Electrical/electronic components and installing locations (ABS) Mark 60
