Volkswagen Golf / Golf GTI / Jetta. Manual - part 409



Repair

Manual,
Suspension,
Wheels,
Steering,
Repair Group
42



disassembly

 Only

replace
complete

 Removing

and
installing

ABS system components for front axle, removing and installing

45-27







Repair

Manual,
Suspension,
Wheels,
Steering,
Repair Group
42



6 - Self-

locking
12-
point
nut,
175 Nm
(129 ft.
lb)

 Replace

each
time
after
removing

7 - Cap

 Pressing

off and
driving
in

8 - Brake

disc

9 - Screw

10 - Hex

bolt, 60
Nm (44
ft. lb)

 With

dished
spring

11 - Axle

beam

ABS system components for front axle, removing and installing

45-28







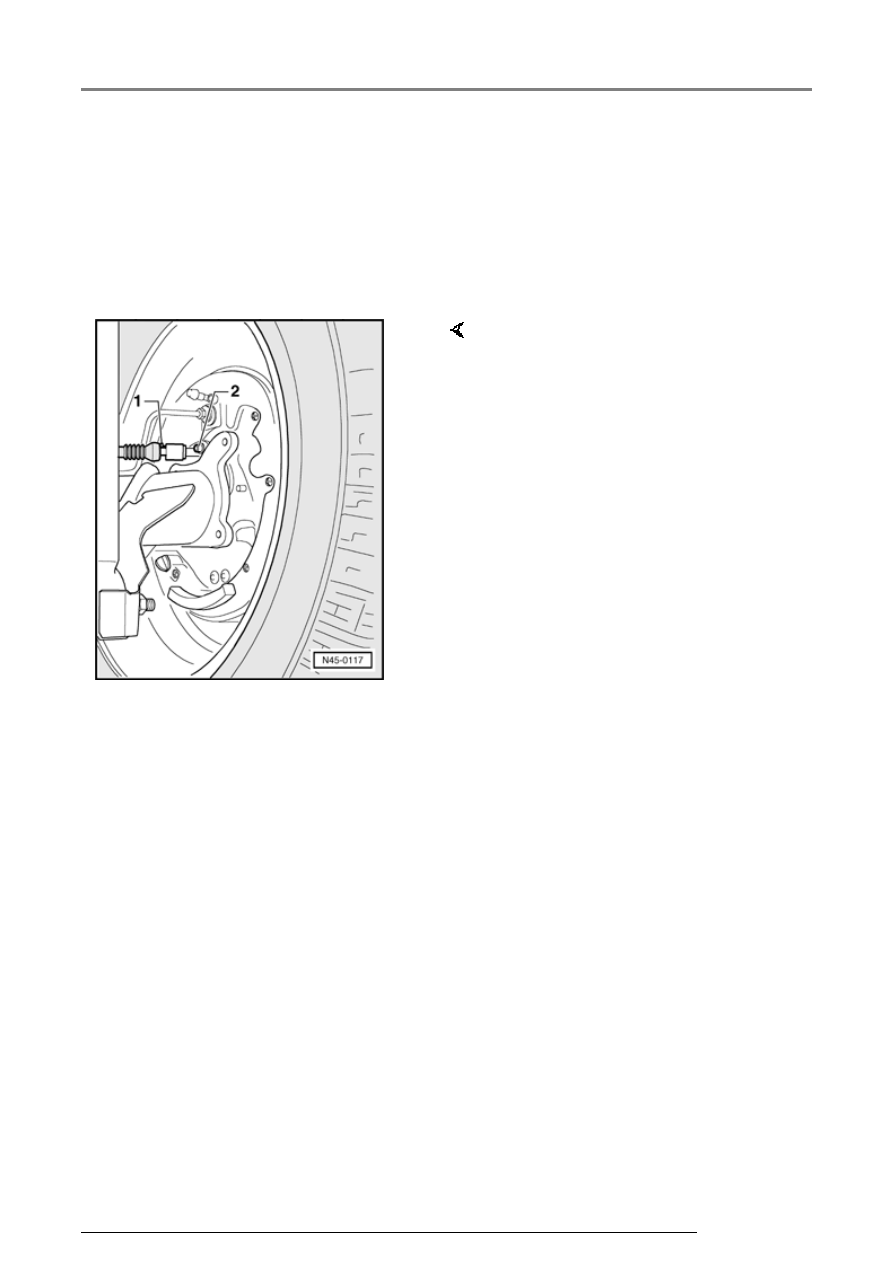

Wheel speed sensor on rear axle,
removing and installing





Removing





-  Raise vehicle.



Installing

-  Disconnect wheel speed sensor

and speed sensor wiring
connector -1-.

-  Remove bolt -2- from stub axle.

-  Pull ABS wheel speed sensor out

of stub axle.

-  Before inserting wheel speed

sensor, clean mounting hole inner
surface and coat speed sensor
with lubricant G 000 650.

-  Insert wheel speed sensor into

hole in stub axle and tighten bolt
to 8 Nm (70 in. lb).

-  Connect wheel speed sensor to

speed sensor wiring.

ABS system components for front axle, removing and installing

45-29







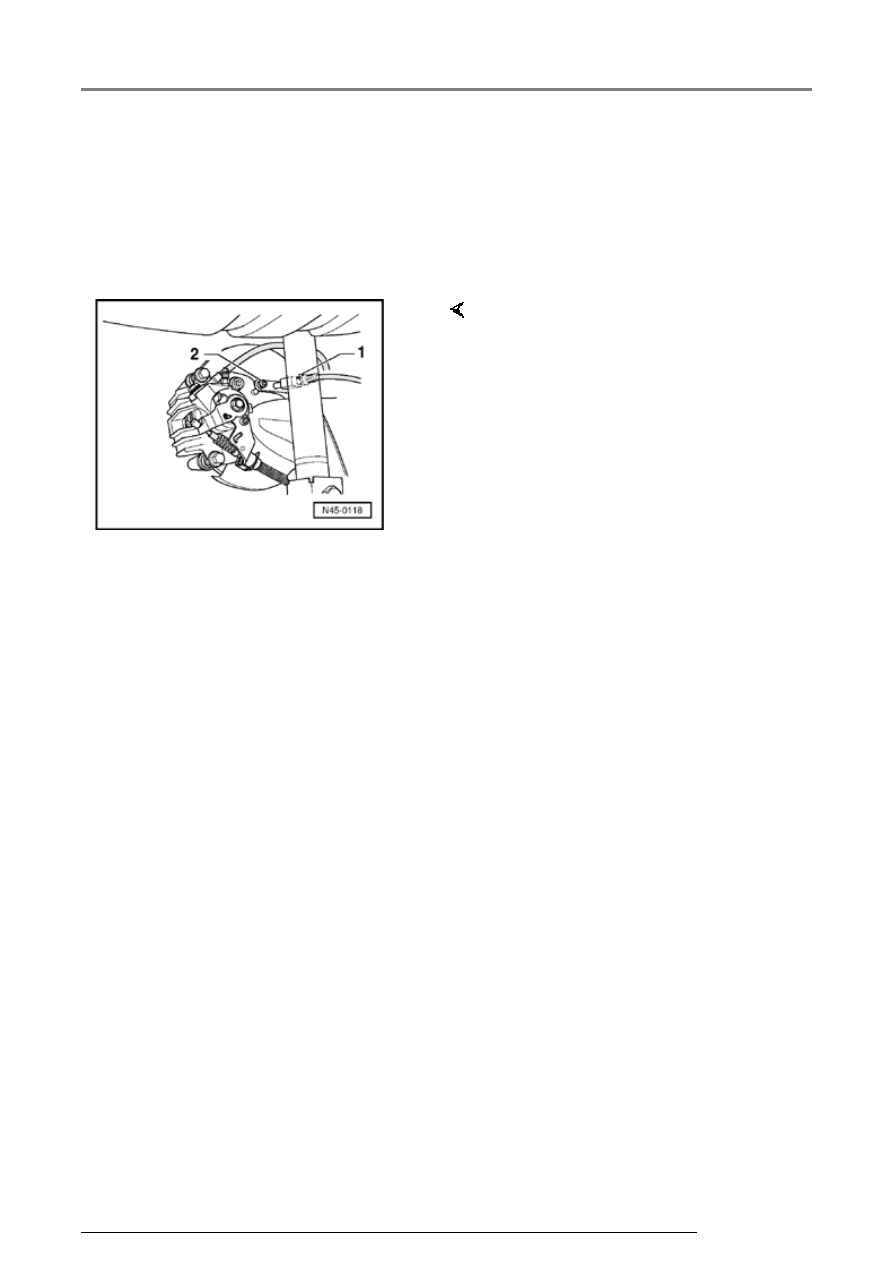

Wheel speed sensor on rear axle
(drum brakes), removing and
installing





Removing





-  Raise vehicle.



Installing

-  Disconnect wheel speed sensor

and speed sensor wiring
connector -1-.

-  Remove bolt -2- from stub axle.

-  Pull ABS wheel speed sensor out

of stub axle.

-  Before inserting speed sensor,

clean mounting hole inner surface
and coat speed sensor with
lubricant G 000 650.

-  Insert speed sensor into hole in

stub axle and tighten bolt to 8 Nm
(70 in. lb).

-  Connect speed sensor to speed

sensor wiring.

ABS system components for front axle, removing and installing
