01-289





   The test steps

Page 01-297

 apply only to

vehicles with ABS/EDL/ASR/ESP





 For vehicles on which the On Board Diagnostic

(OBD) does not give any indication of the
source of the malfunction. Work through the
complete electrical check.





 For vehicles on which the OBD provides a

direct indication of the source of the
malfunction. Only carry out the test steps
recommended in the DTC table (directed entry).



   An overview of all the test steps in the electrical

check



Page 01-297

 .

Electrical check of Mark 60

01-290







Test prerequisites





 Switch ignition and electrical

consumers off before
commencing the check
(headlights, lighting, fans ...).





 Fuses must be OK (remove

fuses from fuse holder to check).





 Electrical Wiring Diagrams,

Troubleshooting & Component
Locationsbinder





-  Pull fuse holder out of cable

channel.



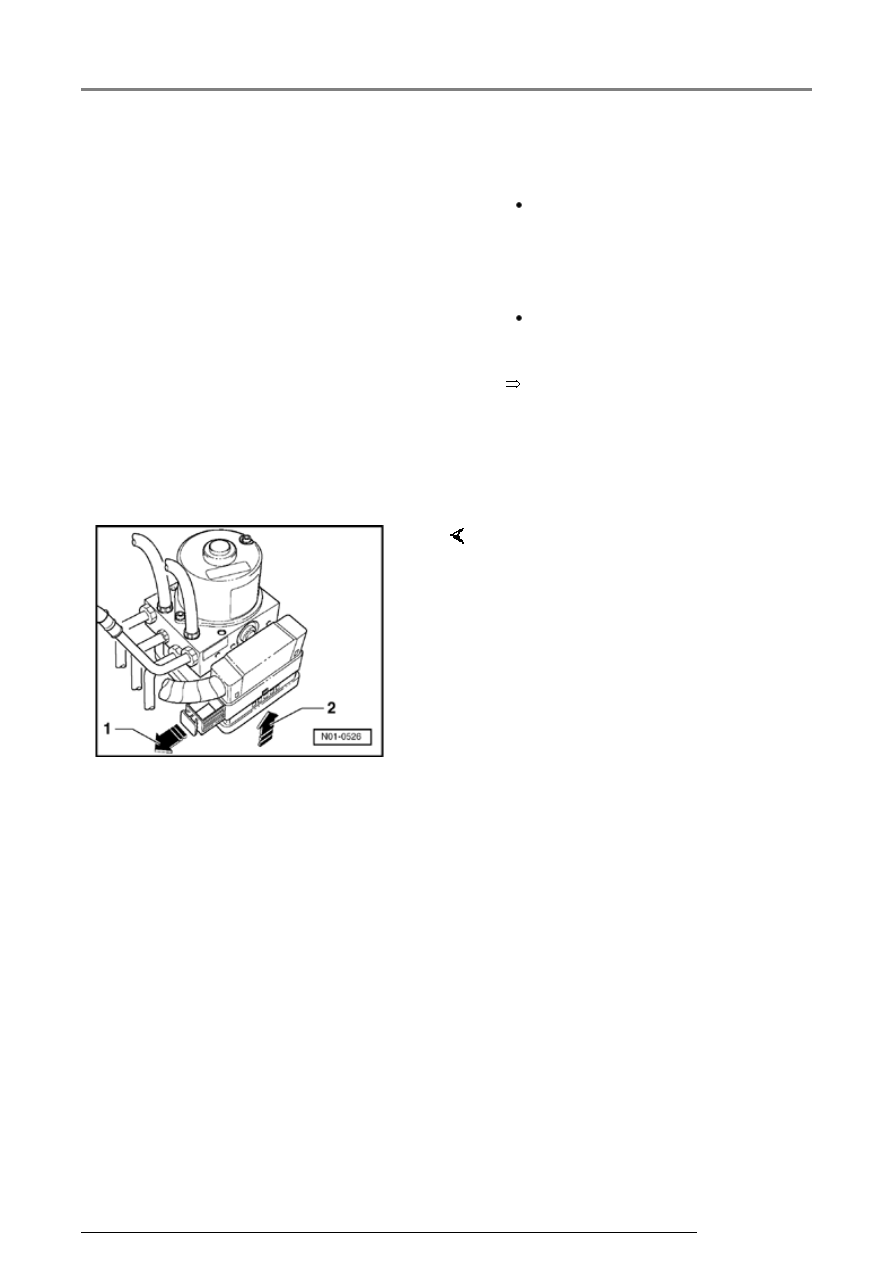

-  Release ABS Control Module

(w/EDL) -J104- connector -arrow
1- and pull off -arrow 2-.

Electrical check of Mark 60

01-291





The specified values are matched to
the V.A.G 1526 and are not
necessarily applicable for other test
modules.

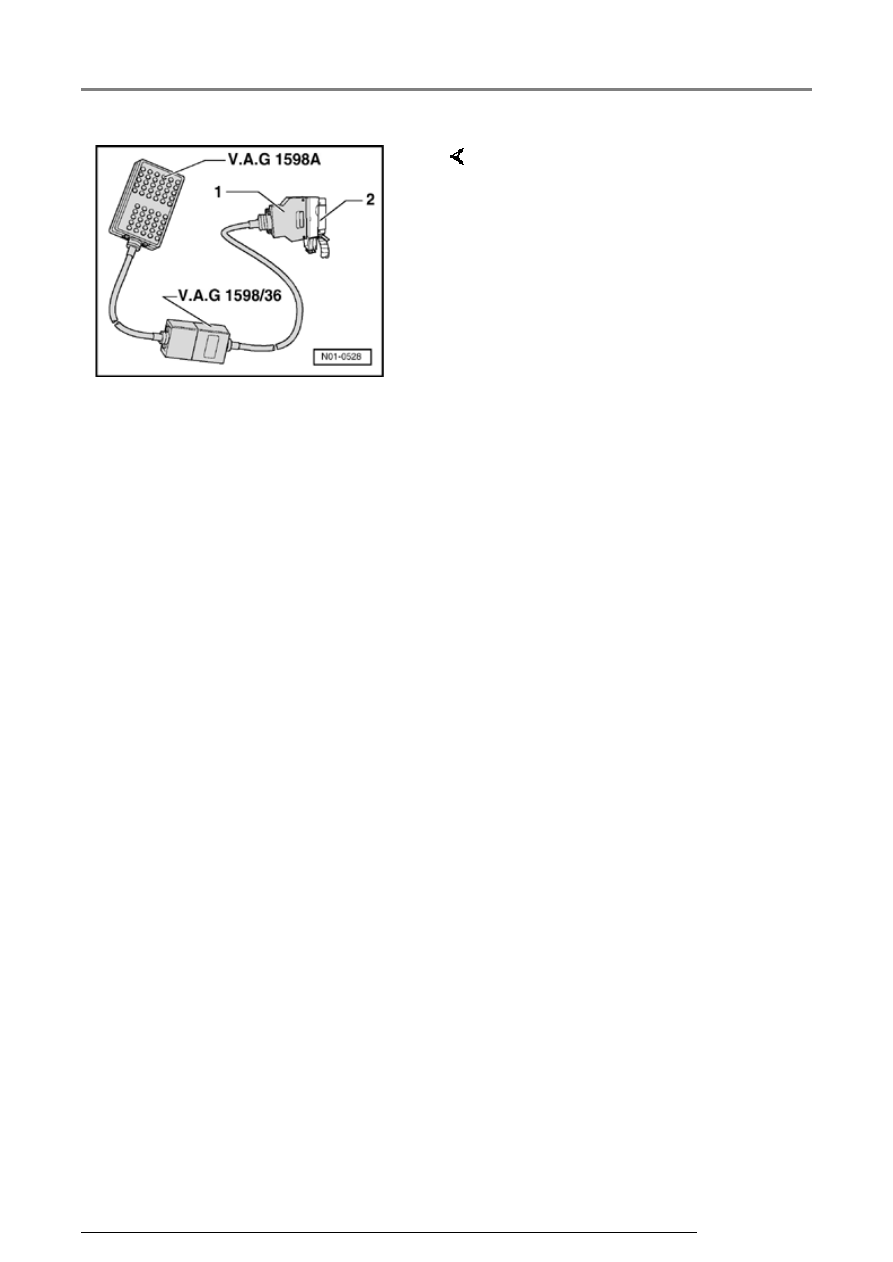

-  Connect test box V.A.G 1598/36 -

1- to multi-pin connector of ABS
control module (w/EDL) -J104- -2-
.

Electrical check of Mark 60

01-292







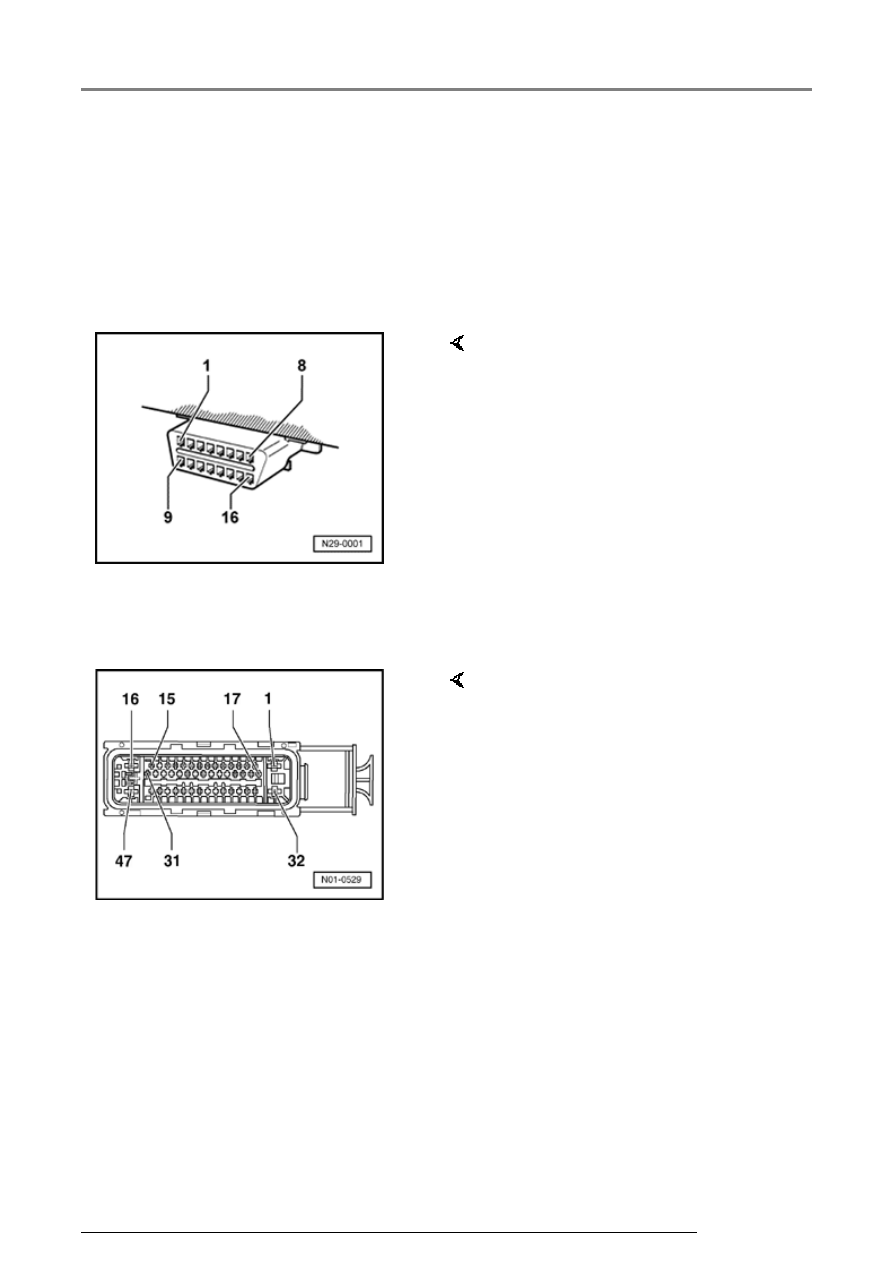

Multi-pin connector with
contact assignments







Note:





All contacts not listed are currently
not assigned and must never be
connected to other components!

     Contact assignment of

connectors for voltage supply and
self-diagnosis with the V.A.G 1551
scan tool

Contact
4

=   Ground (terminal 31)

Contact
16

=   Positive (terminal 30)

Contact
7

=   K wire to contact 2 of

multi-pin connector
T47 of ABS control
module (w/EDL) -
J104-

     Contact assignment of connector

T47 wiring harness/ABS control
module (w/EDL) -J104-
