35-26



   Note:

 When

installing
new gears
or a new
output shaft
consult
technical
data



Page 00-2

 .

 If the output

shaft or
tapered
roller
bearings
have been
replaced
then
perform
output shaft
adjustment



Page 35-

46

 .

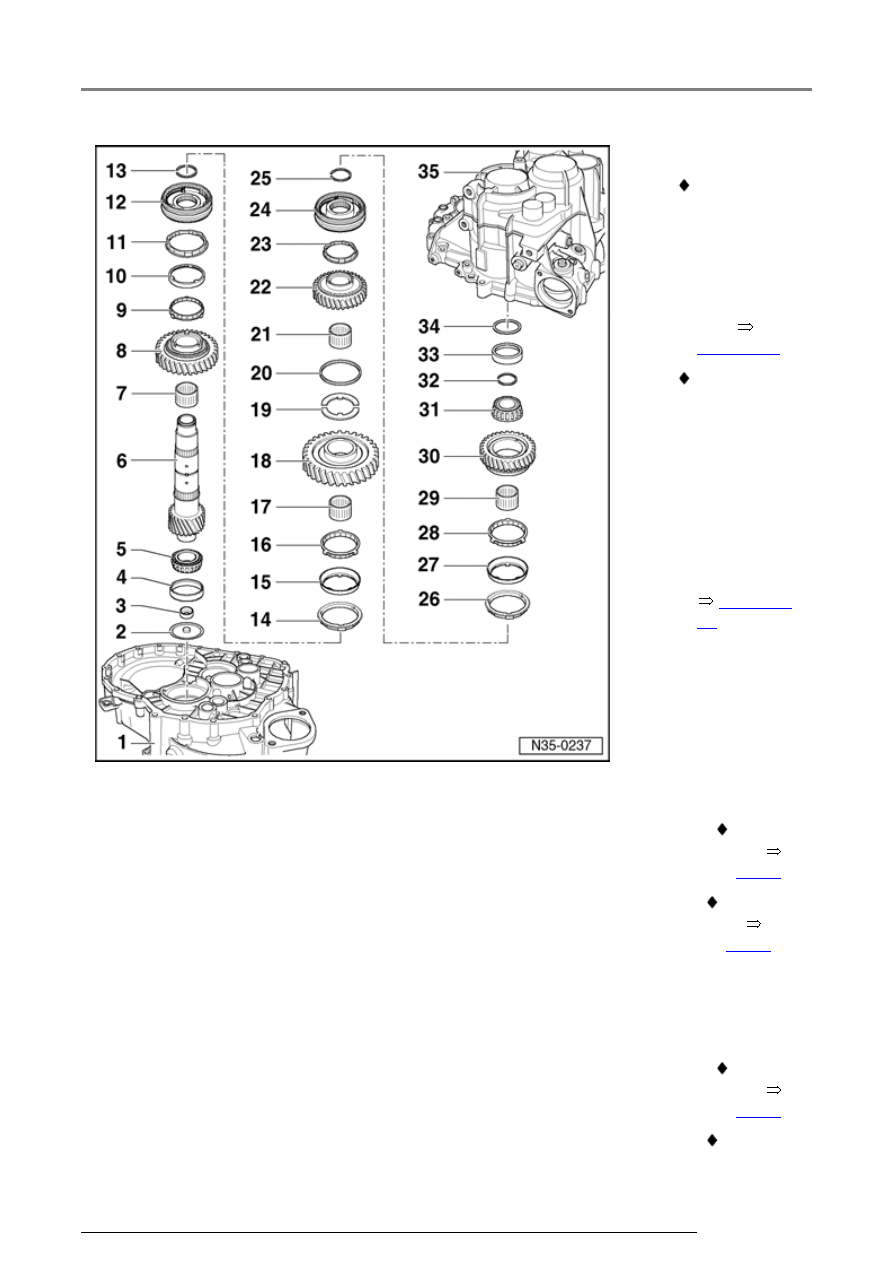

1 - Clutch

housing

2 - Oil

deflector
ring

3 - Dished

washer

 Pulling

out



Fig. 1



 Pressing

in



Fig. 2



4

-

Outer
race/tapered
roller
bearing

 Pulling

out



Fig. 3





Pressing

Output shaft, 1st-4th gear, disassembling and assembling

in



Fig. 4



5 - Tapered

roller
bearing
inner
race

 Pressing

off



Fig. 8



 Pressing

on



Fig. 9



Output shaft, 1st-4th gear, disassembling and assembling

35-27

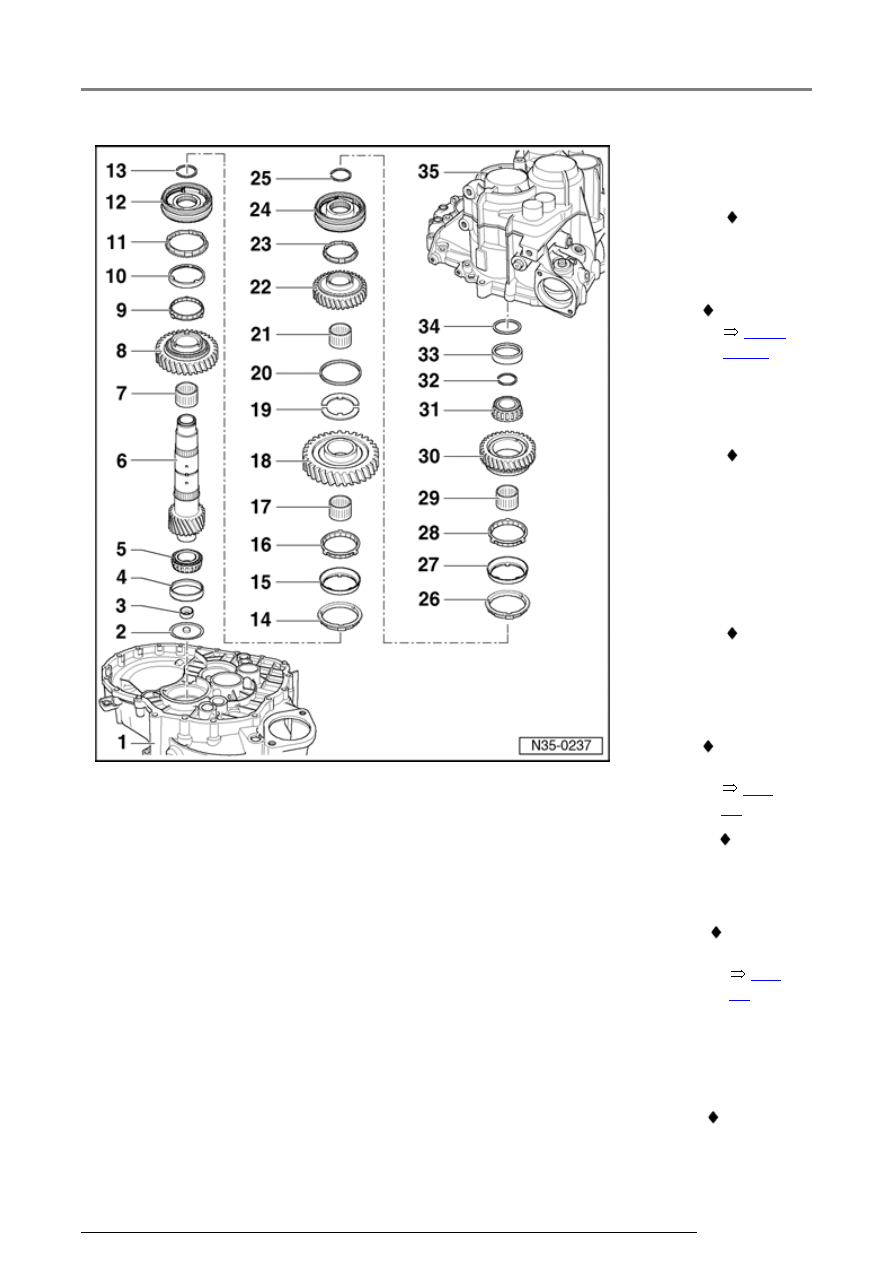

6 - Output

shaft

 For

1st-
4th
gear

 Adjusting



Page

35-46



7 - Needle

roller
bearing

 For

2nd
gear

8 - 2nd

gear

9 - Synchro-

ring

 (Inner

ring
for
2nd
gear)

 Checking

for wear



Fig.

10



 Check

lugs
for
scoring

 Installed

position



Fig.

12



10 - 2nd

gear
outer
ring



Insert in
the

Output shaft, 1st-4th gear, disassembling and assembling

synchro-
ring
(item 9 )

 Replace

if
scored

 Installed

position



Fig.

12



11

-

2nd gear
synchro-
ring

 Checking

for wear



Fig.

11



 Installed

position



Fig.

12



Output shaft, 1st-4th gear, disassembling and assembling
