Volkswagen Golf / Golf GTI / Jetta. Manual - part 304

35-14





Input
shaft,
adjusting

(Determining
input shaft
adjustment
shim)

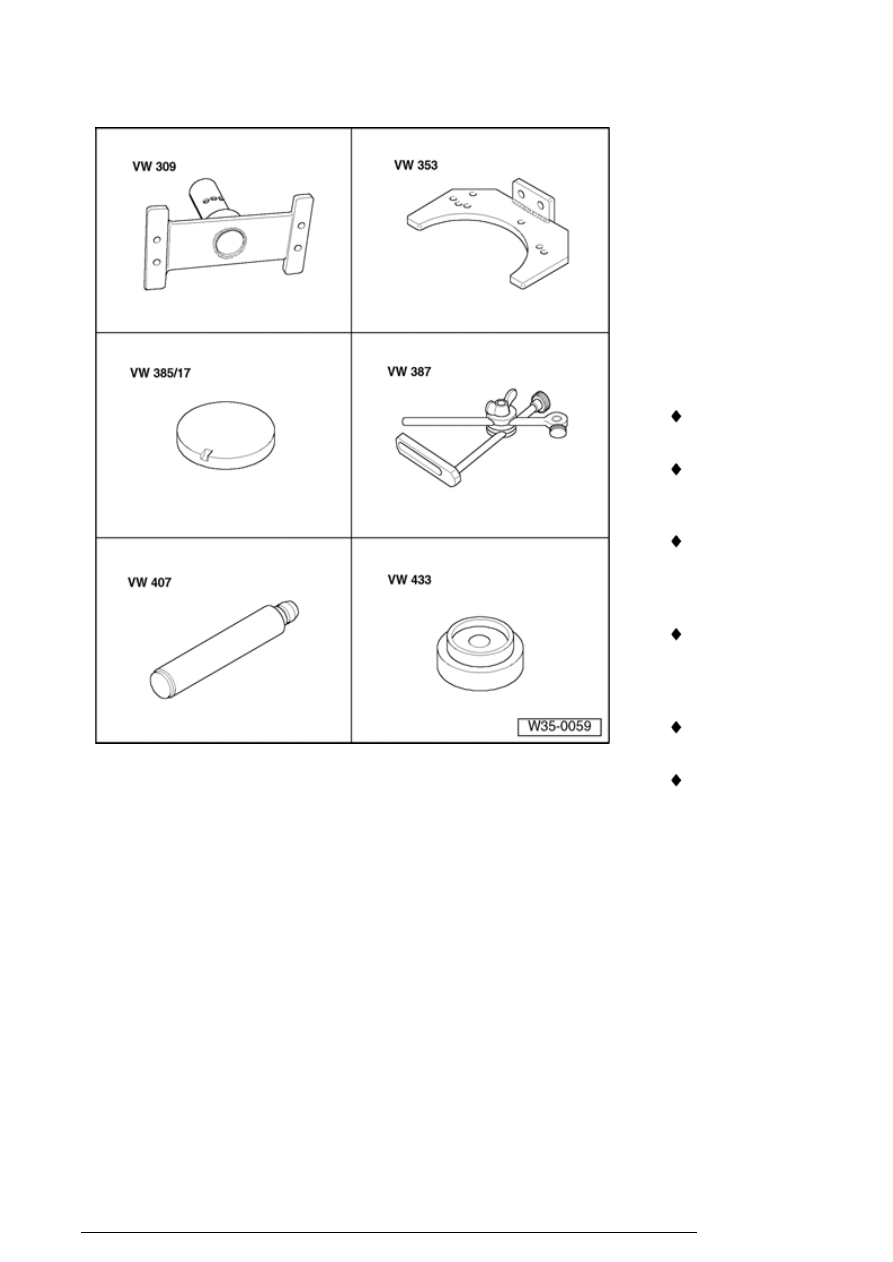

Special tools
and equipment

 VW 309

Holding plate

 VW 353

Transmission
support

 VW 385/17

End
measuring
plate

 VW 387

Universal
dial gauge
bracket

 VW 407

Press tool

 VW 433

Press piece

Input shaft, adjusting

35-15

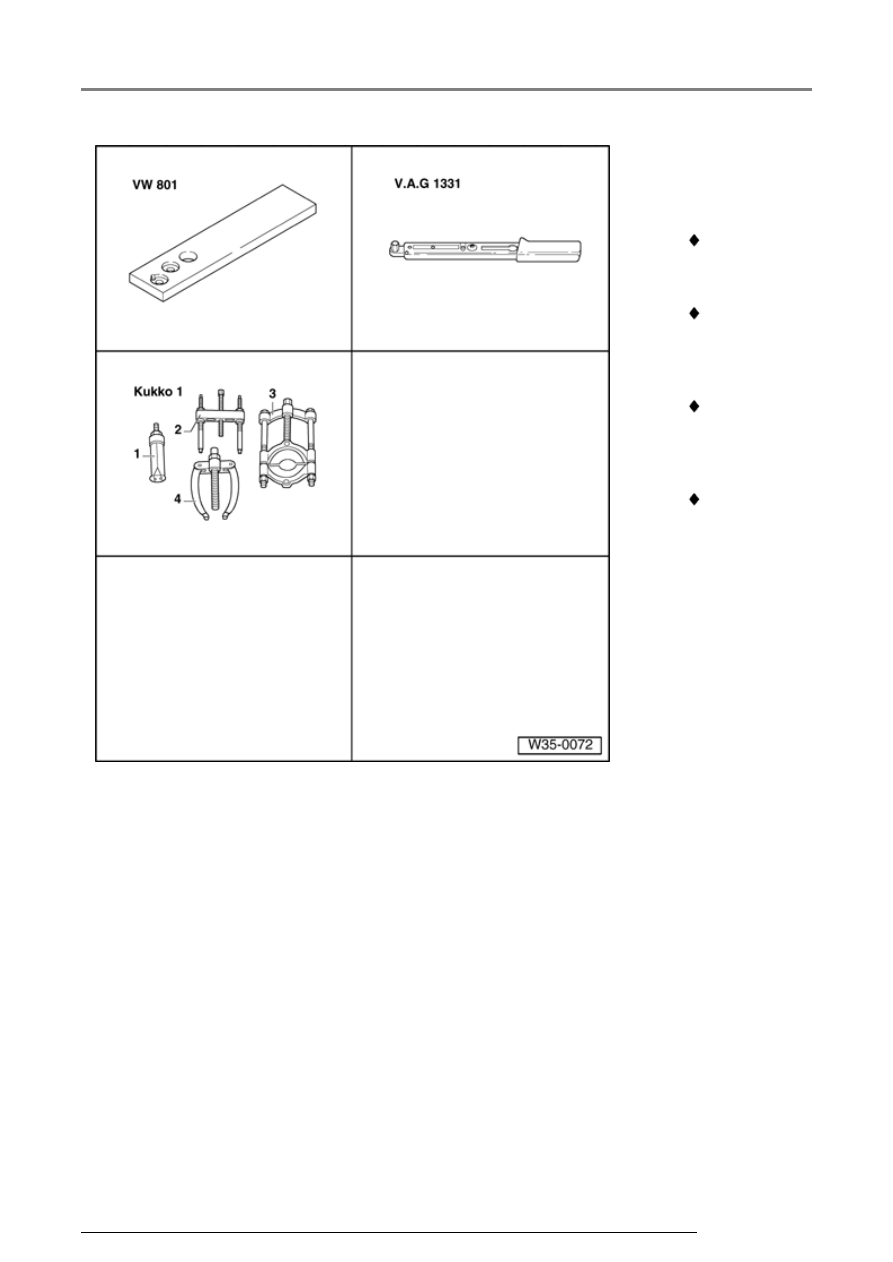

   Special tools

and
equipment

 VW 801

Holding
plate

 V.A.G

1331
Torque
wrench

 1 - Kukko

21/7
Internal
puller

 4 - Kukko

22/1
Counter-
support

Input shaft, adjusting

35-16

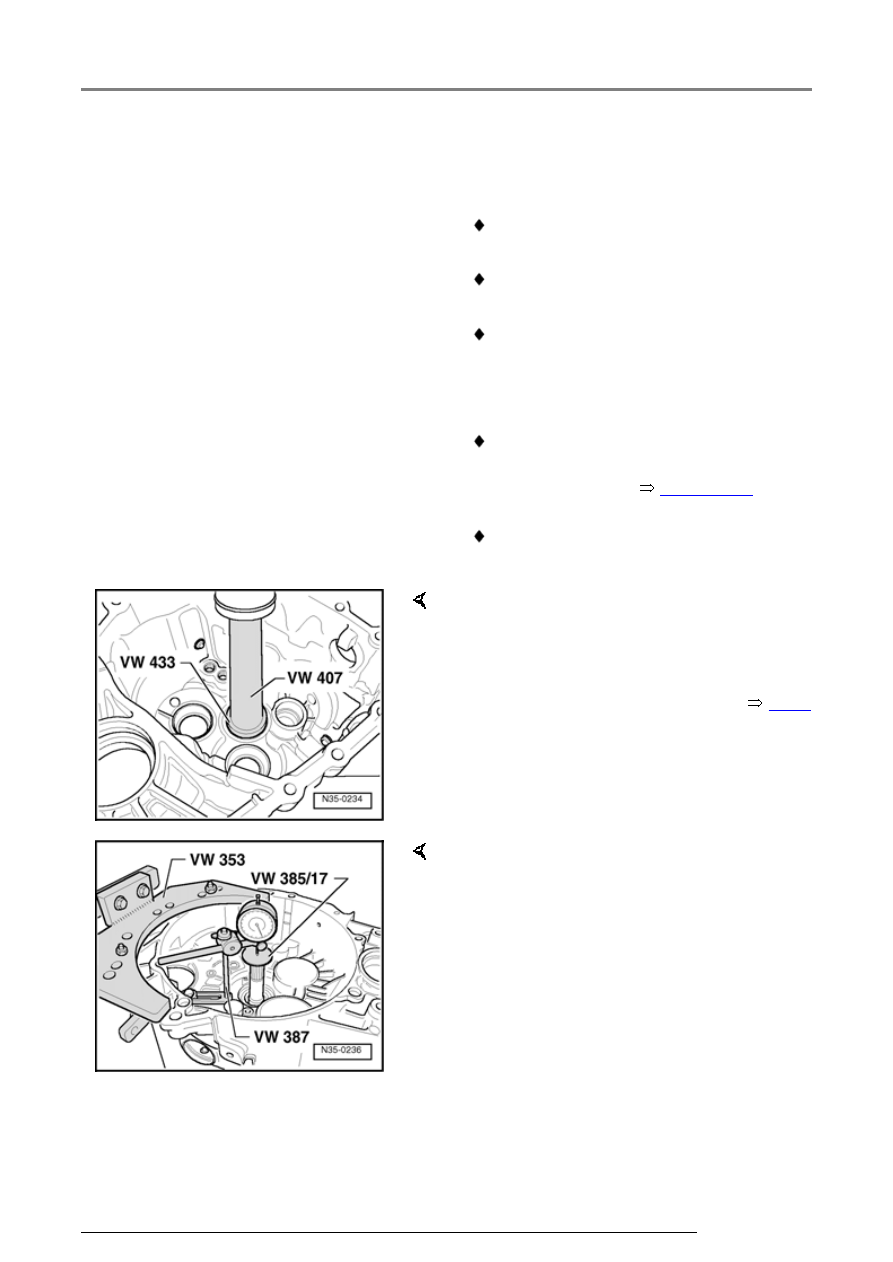

It is only necessary to readjust the input shaft
when the following components are replaced:





 Transmission housing





 Clutch housing





 Input shaft





   or the





 Tapered roller bearings





Adjustment overview



Page 39-23







 Shims of determined thickness are installed for

both output shafts.



-  Press tapered roller bearing outer race without

shim into transmission housing onto stop.

-  Install both output shafts and input shaft in

clutch housing and assemble transmission
housing. Tighten hex bolts head



Page 34

item 13



-  Mount measuring appliance and dial gauge in

clutch housing.

Input shaft, adjusting

35-17

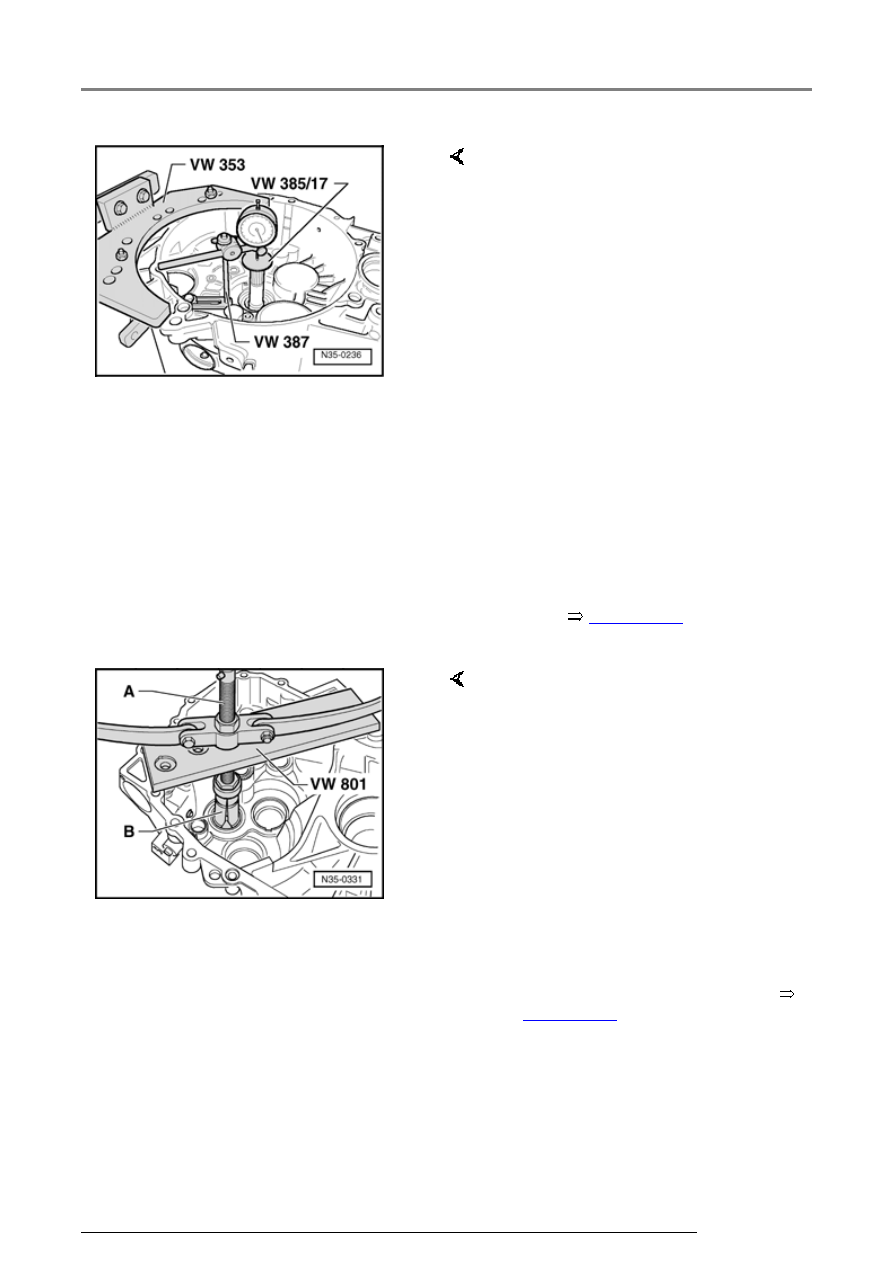

Note:

This preparation is to be repeated for
each subsequent measurement,
otherwise the gauge will not return to
the starting position.

-  Install measuring appliance and

dial gauge in clutch housing.

-  Before taking any measurements,

rotate input shaft to allow
bearings to settle. Set dial gauge
to "O" with 1 mm preload.

-  Pull input shaft in direction of dial

gauge.

-  Read and note clearance

indicated on dial gauge (Example:
1.63).

-  Determine thickness of shim from

table



Page 35-18

 (Example:

1.55).



A - Counter support, e.g. Kukko
22/2

B - Internal puller 46 to 58 mm, e.g.
Kukko 21/7

-  Remove transmision housing and

pull tapered roller bearing outer
race out of transmission housing.

-  Press tapered roller bearing outer

race together with 1.55 shim into
transmission housing.

-  Assemble transmission

housing.Tighten hex bolts head



Page 34-60

 item 13

Input shaft, adjusting
