Volkswagen Golf / Golf GTI / Jetta. Manual - part 295

34-88





Clutch
housing,
servicing

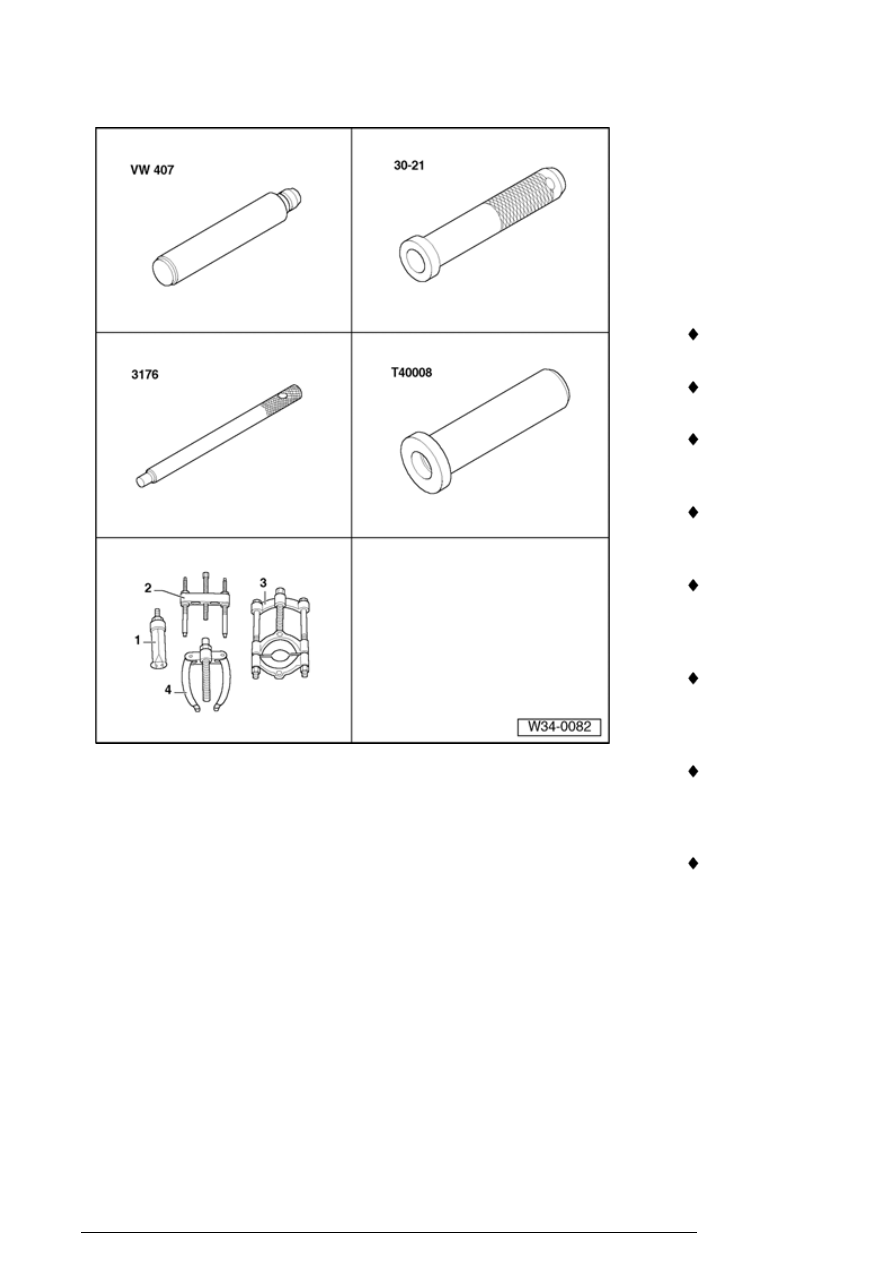

Special tools
and
equipment

 VW 407

Press tool

 30-21

Sleeve

 3176

Centering
mandrel

 T40008

Press
piece

 1 - Kukko

21/2
Internal
puller

 1 - Kukko

21/4
Internal
puller

 4 - Kukko

22/1
Counter
support

 4 - Kukko

22/2
Counter
support

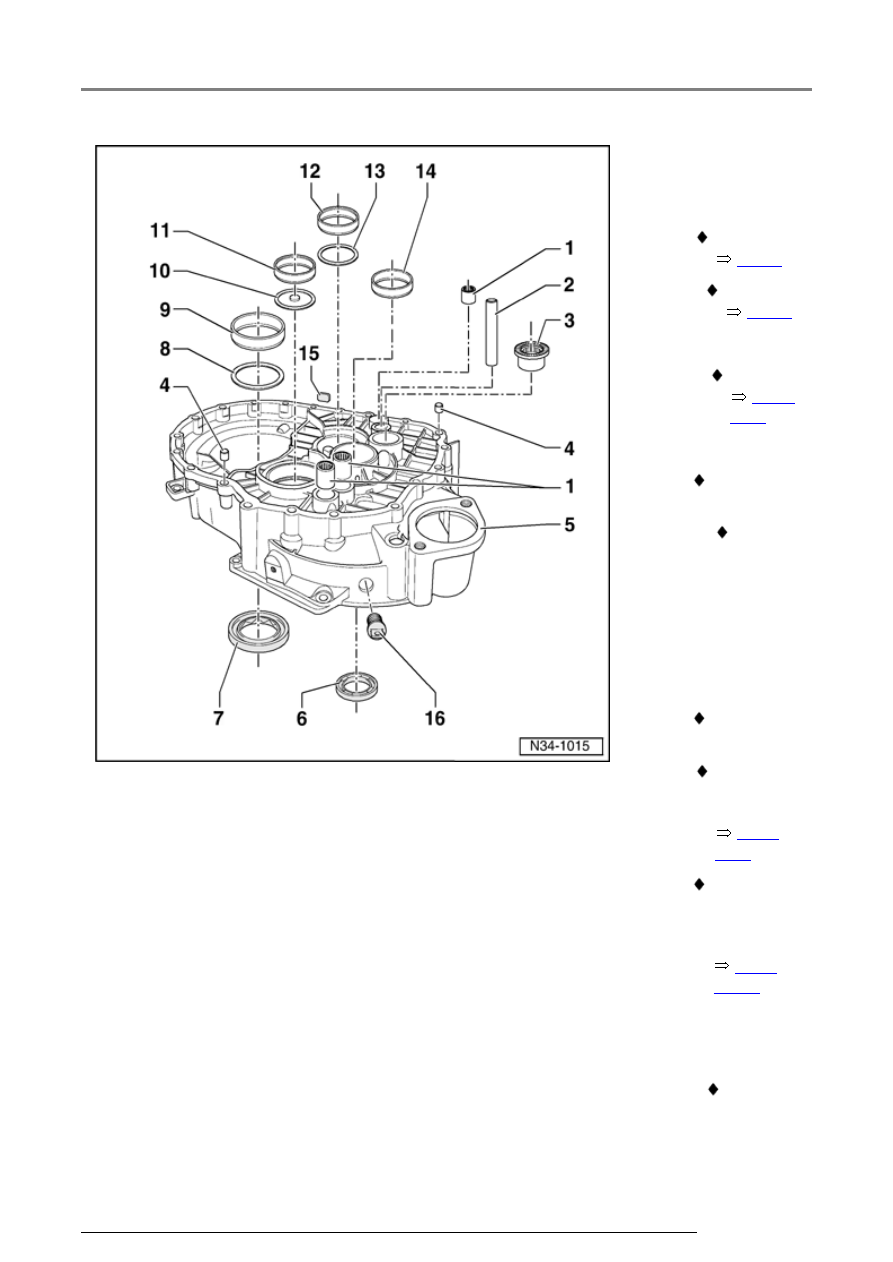

Clutch housing, servicing

34-89





1 - Bushing

 For

selector
rods

 Replace

each
time
after
removing

 Pulling

out



Fig. 1



 Driving

in



Fig. 2



2 - Reverse

gear
selector
fork axle

 Axle

cannot
be
removed
with
workshop
tools

 Pressing

axle into
clutch
housing



Fig. 7



3 - Needle

bearing

 Replace

each
time
after
removing

 Pulling

out



Fig. 3



 Pressing

in



Clutch housing, servicing

Fig. 4



4 - Dowel

sleeve

 Qty. 2

5 - Clutch

housing

 If replaced:

Adjustment

overview,



Page 39-23

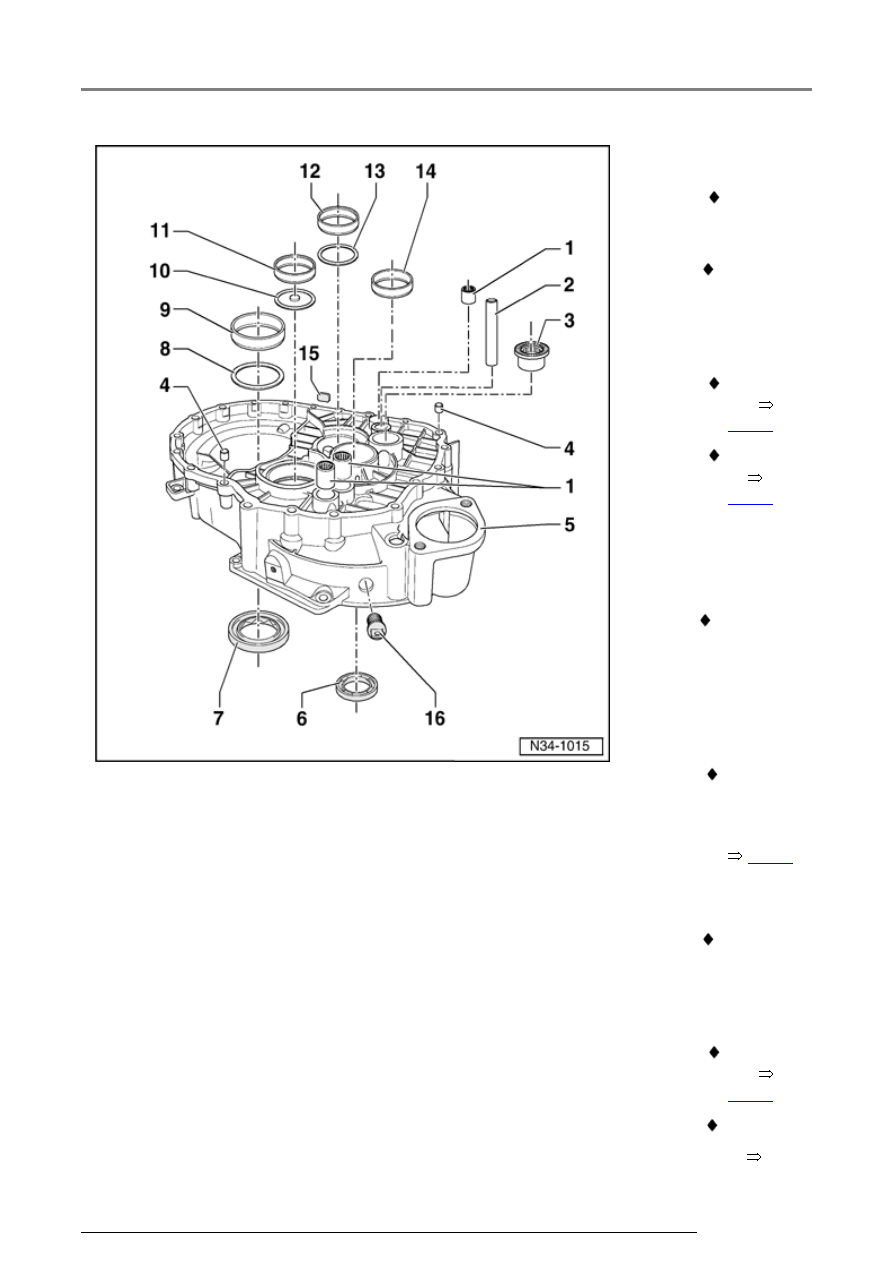

Clutch housing, servicing

34-90





6 - Input

shaft oil
seal

 Removing



Fig. 5



 Installing



Fig. 6



7 - Oil seal

 Replace



Page

39-1



8 - Shim

 For

differential

 Always

0.65
mm
thick

9

-

Outer
race/tapered
roller
bearing

 For

differential

 Removing

and
installing



Page

39-7



 If

replaced:
adjust
differential



Page

39-24



10 - Oil

deflector
ring

 Installed

position:
shoulder
on

Clutch housing, servicing
