20 Nm

 Loosen

and
tighten
gradually
and
diagonally

Clutch, servicing

30-28





Note:

Pressure plate contact surface and
clutch plate must make full contact
with flywheel. Tighten bolts
diagonally and evenly to prevent
damage to the centering holes in the
pressure plate housing and the
centering pins in the flywheel.

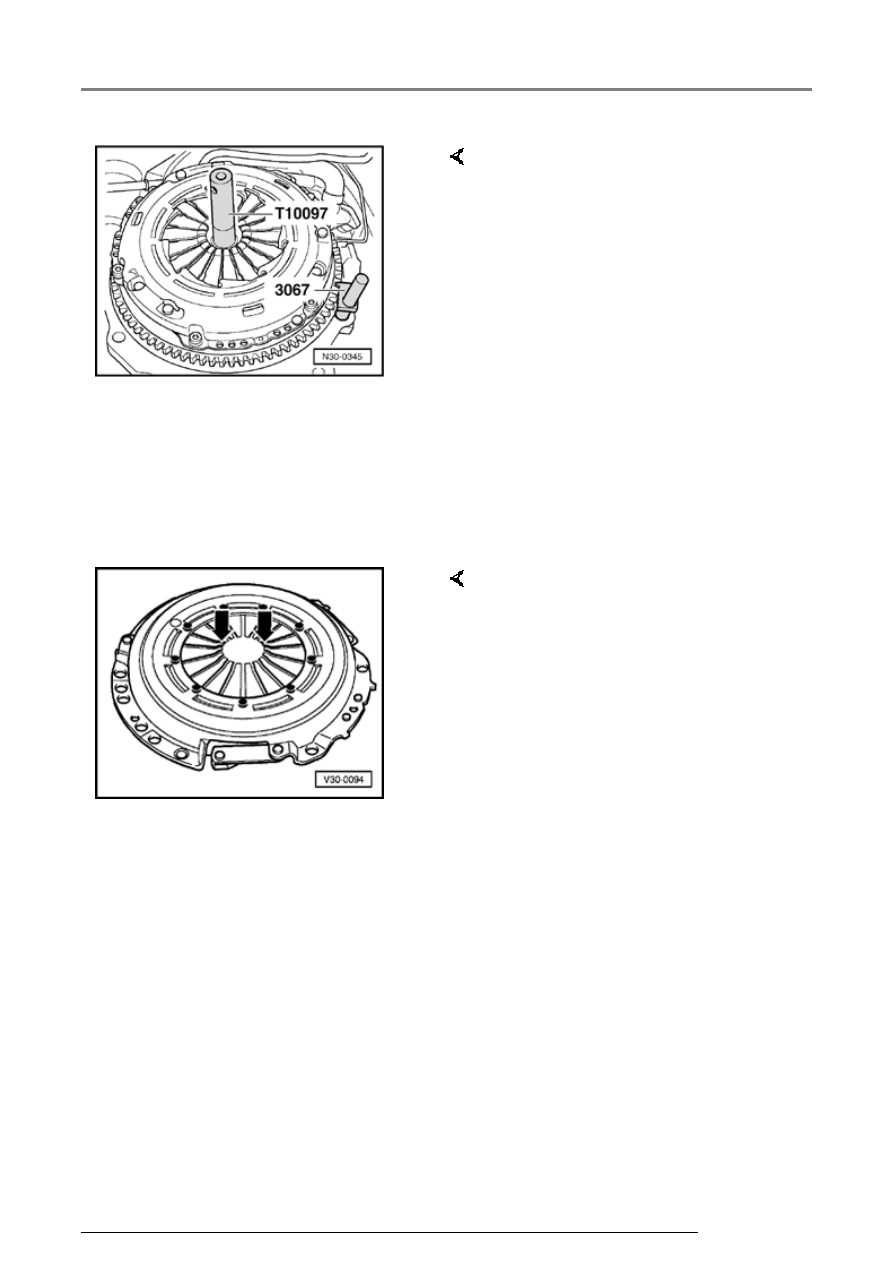

Fig. 1

Centering clutch plate
with larger hub diameter
and removing and
installing pressure plate

-  Loosen and tighten bolts

gradually and diagonally.

-  Reverse position of retainer 3067

when removing.



Wear up to half the thickness of the
diaphragm spring is permitted.

Fig. 2

Checking ends of
diaphragm spring

Clutch, servicing

34-1





Gear
selector
mechanism,
servicing

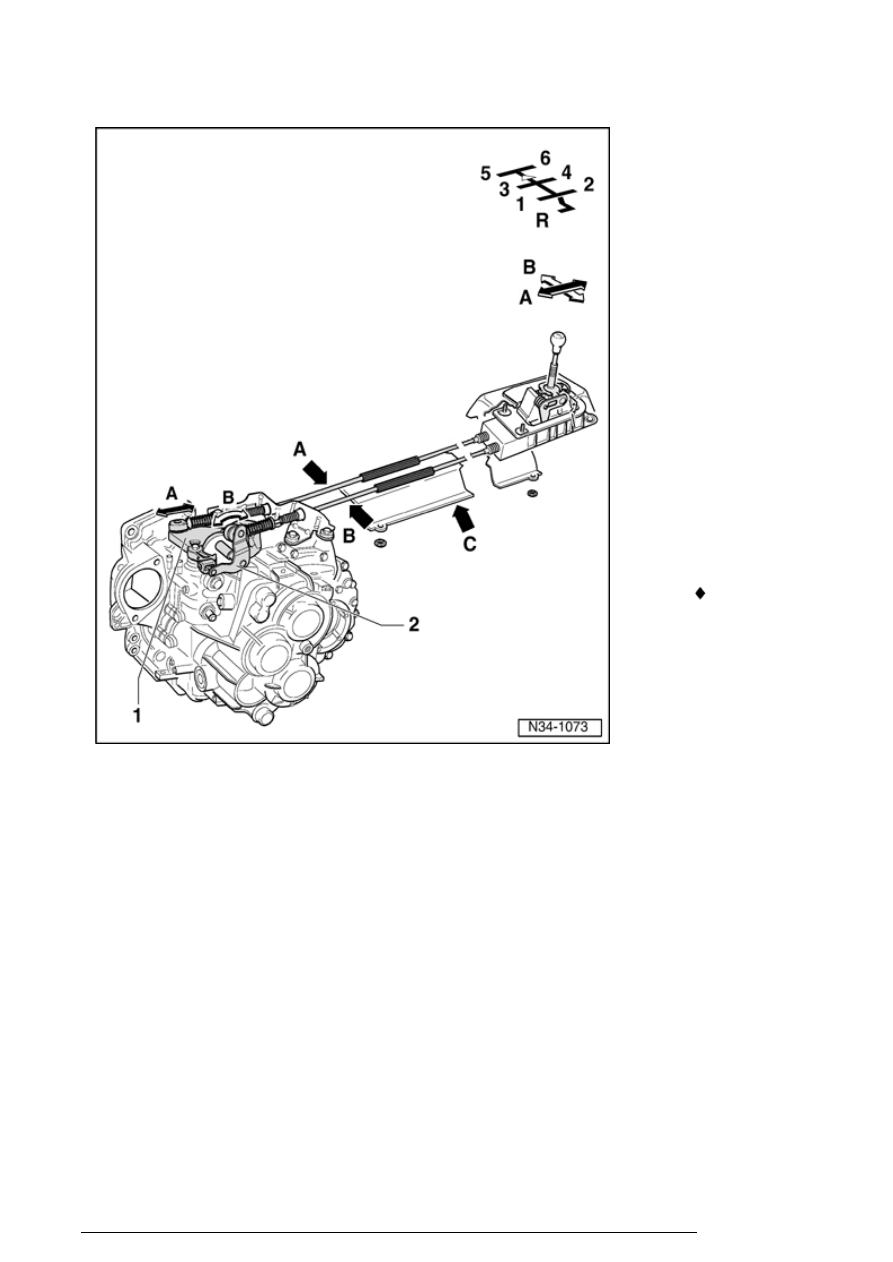

Installed
position of gear
selector
mechanism



Arrow -A- Gear
selection
movement

Arrow -B- Gate
selection
movement

A  - Gear

change
cable

B  - Gate

selector
cable

C  - Heat

shield

 Remove

before
removing
the gear
selector
mechanism.

1 - Gear

selector
lever

2 - Relay lever

Gear selector mechanism, servicing

34-2





Removing and
installing selector
mechanism



Page 34-15



Adjusting
selector
mechanism



Page 34-22



Note:

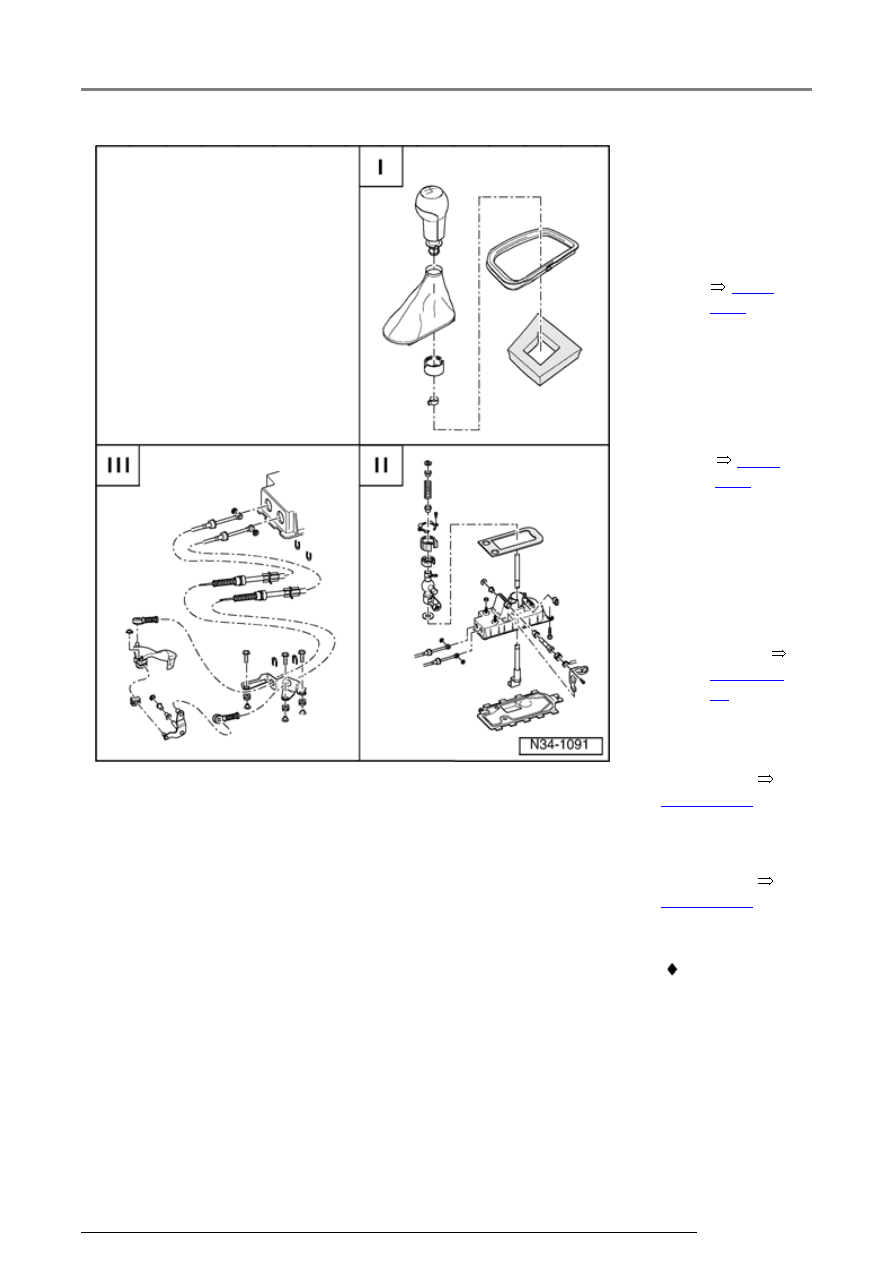

I  -

Removing
and
installing
shift knob
and cover



Page

34-4



II  -

Servicing
shift
lever and
shift
housing



Page

34-6



III  -

Assembly
overview:
Removing
and
installing
operating
cables



Page 34-
10



 Before

working on
the selector
mechanism,
disconnect
Ground strap
from the
battery in the
engine
compartment.
