Volkswagen Golf / Golf GTI / Jetta. Manual - part 261

30-5







Over-center spring, removing
and installing







Special tools and equipment



Removing



Repair Manual, Body Interior,

Repair Group 70



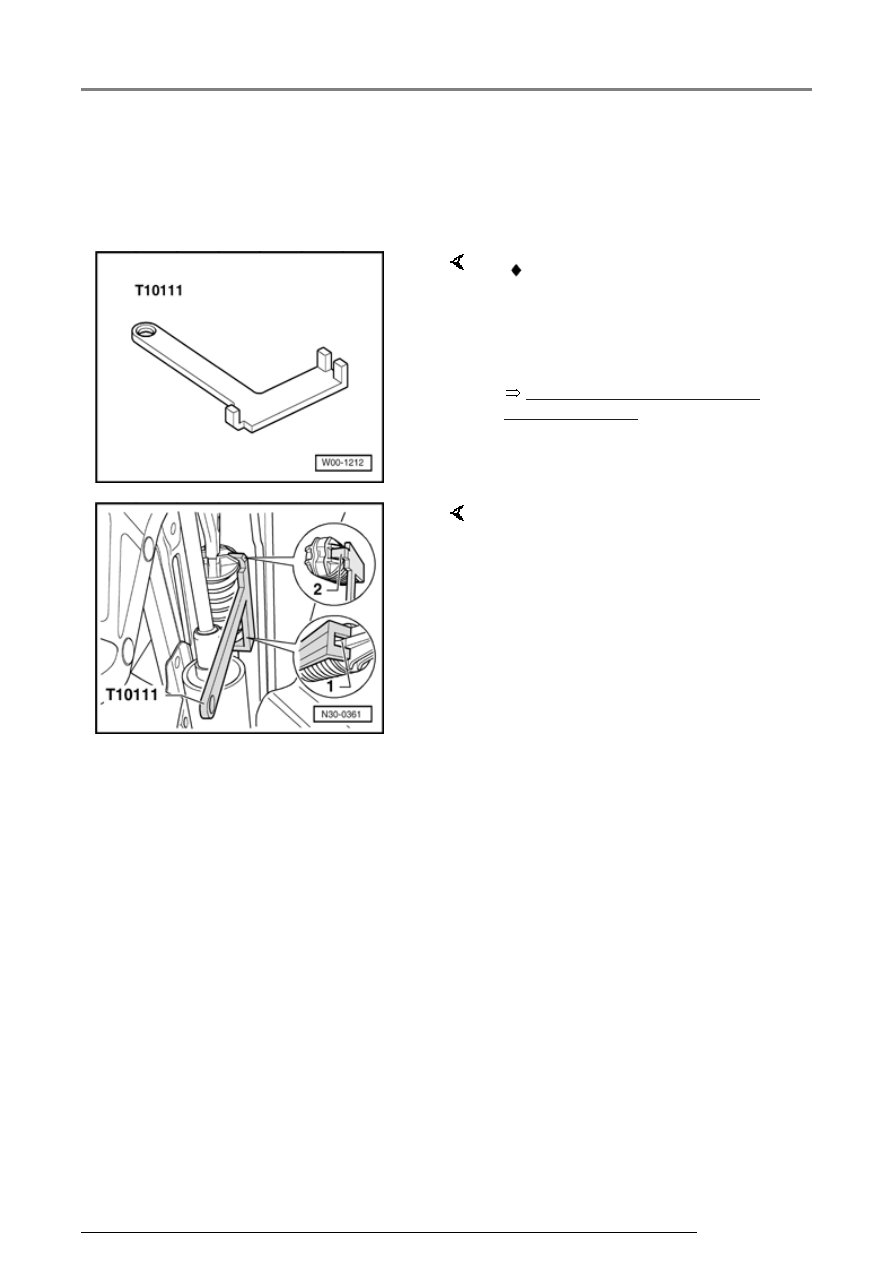

 T10111 Assembly device

-  Remove cover/lower drivers side.



-  Insert assembly device T10111 in

over-center spring from right side.

-  Make sure that assembly device

seats correctly on over-center
spring:

1 - Assembly device must fit exactly
onto over-center spring rear part,
with claws over bridge -1-.

2 - Lightly press clutch pedal in
direction of bulkhead.

  Hang assembly device tab -2-

in over-center spring cut out.

Clutch mechanism, repairing

30-6







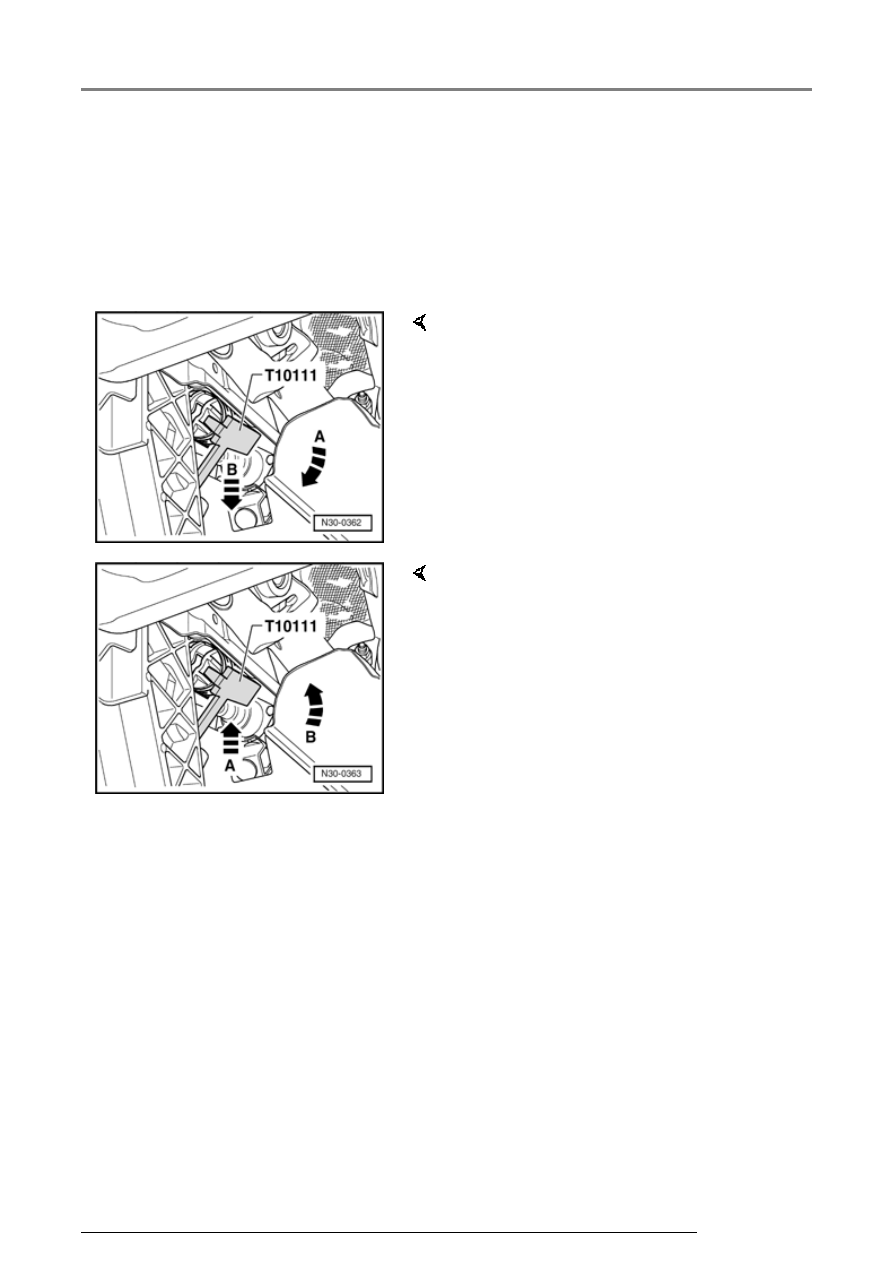

-  Press clutch pedal to bulkhead until over-

spring can be taken out of support mountings
and clutch pedal.





-  Make clutch pedal recede even more until it is in

rest position.



Installing

-  Turn over-center spring together with assembly

device T10111 in direction of arrow -A- and take
out downward in direction of arrow -B-.

-  Pull clutch pedal toward inside of vehicle.



-  Install over-center spring together with assembly

device T10111 in direction of arrow -A- into
support. When doing this turn in direction of
arrow -B-.

Clutch mechanism, repairing

30-7







Repair Manual, Body Interior,

Repair Group 70



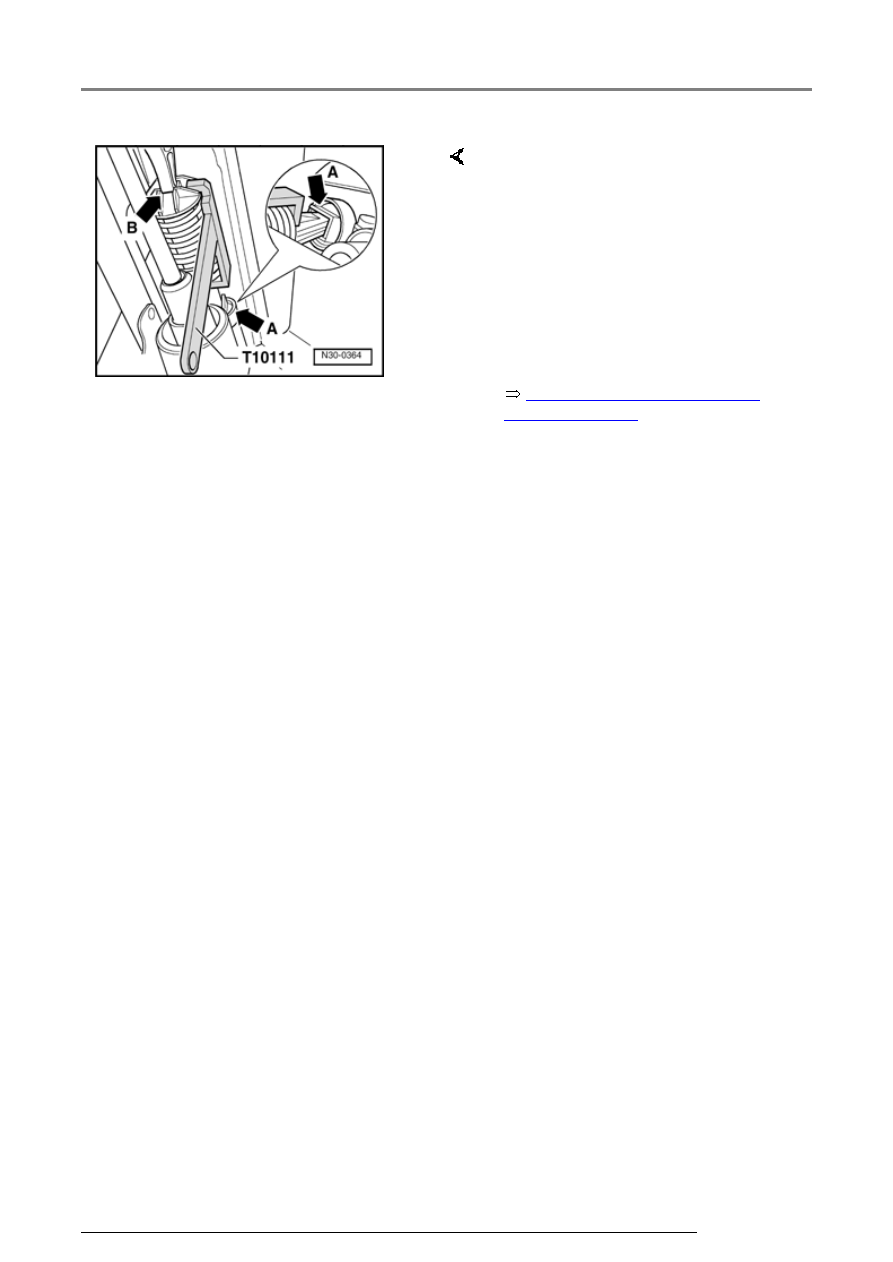

-  Install over-center spring on

support in rear (arrow -A-).

-  Press clutch pedal to bulkhead

until over-center spring lies
against clutch pedal bearing tab
(arrow -B-).

-  Move clutch pedal to rest position,

and remove assembly device.

-  Install cover/lower driver's side.

Clutch mechanism, repairing

30-8







Clutch pedal, removing and
installing







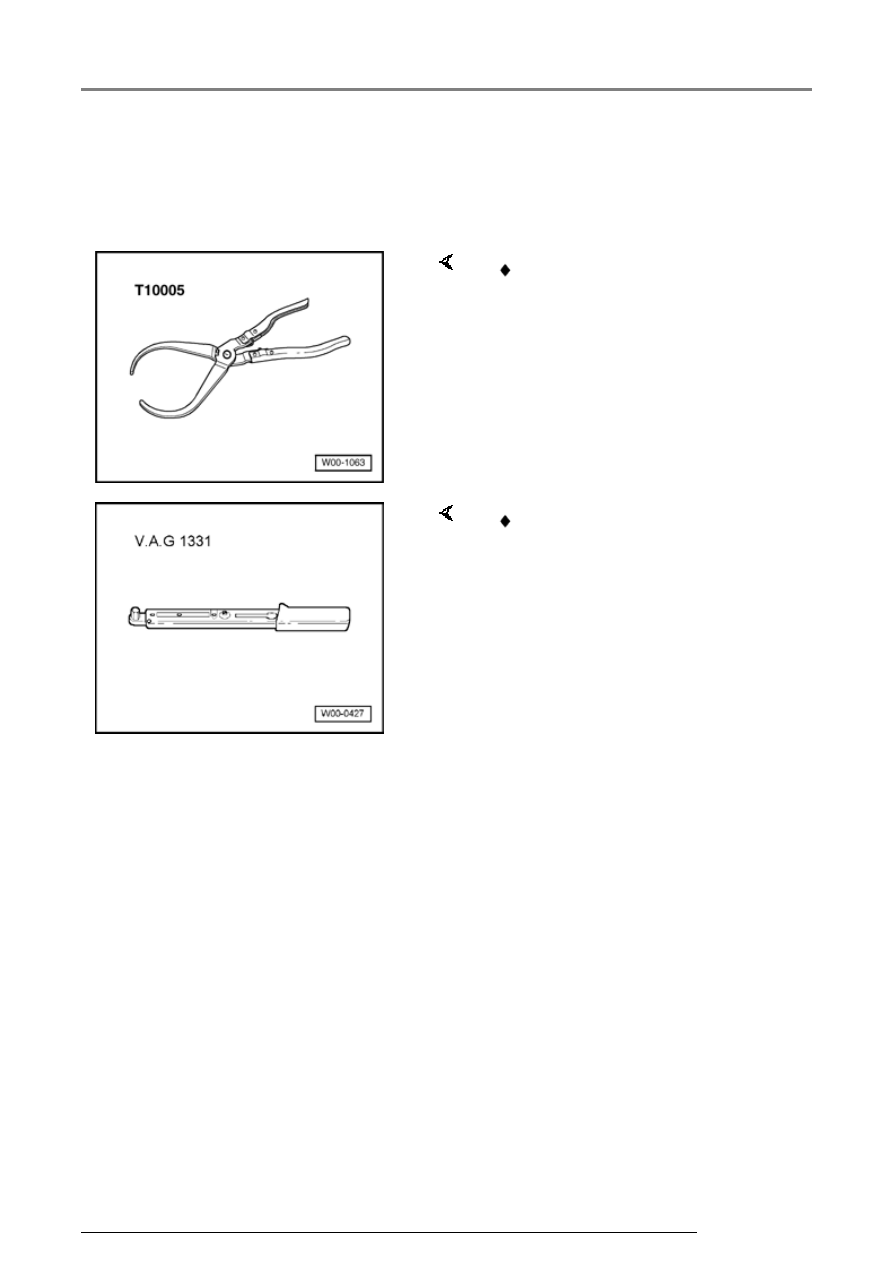

Special tools and equipment



 T10005 Pliers



 VAG 1331 Torque wrench

Clutch mechanism, repairing
