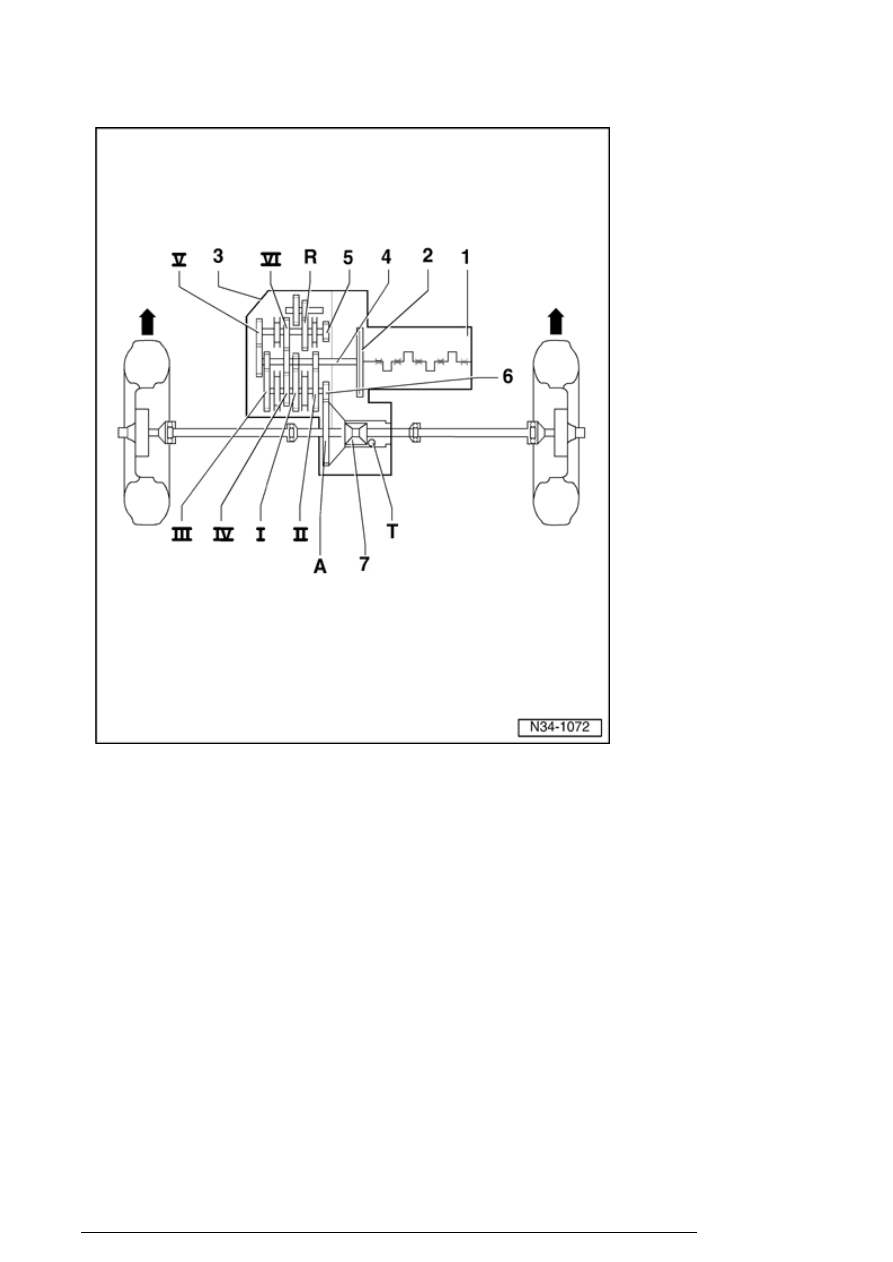

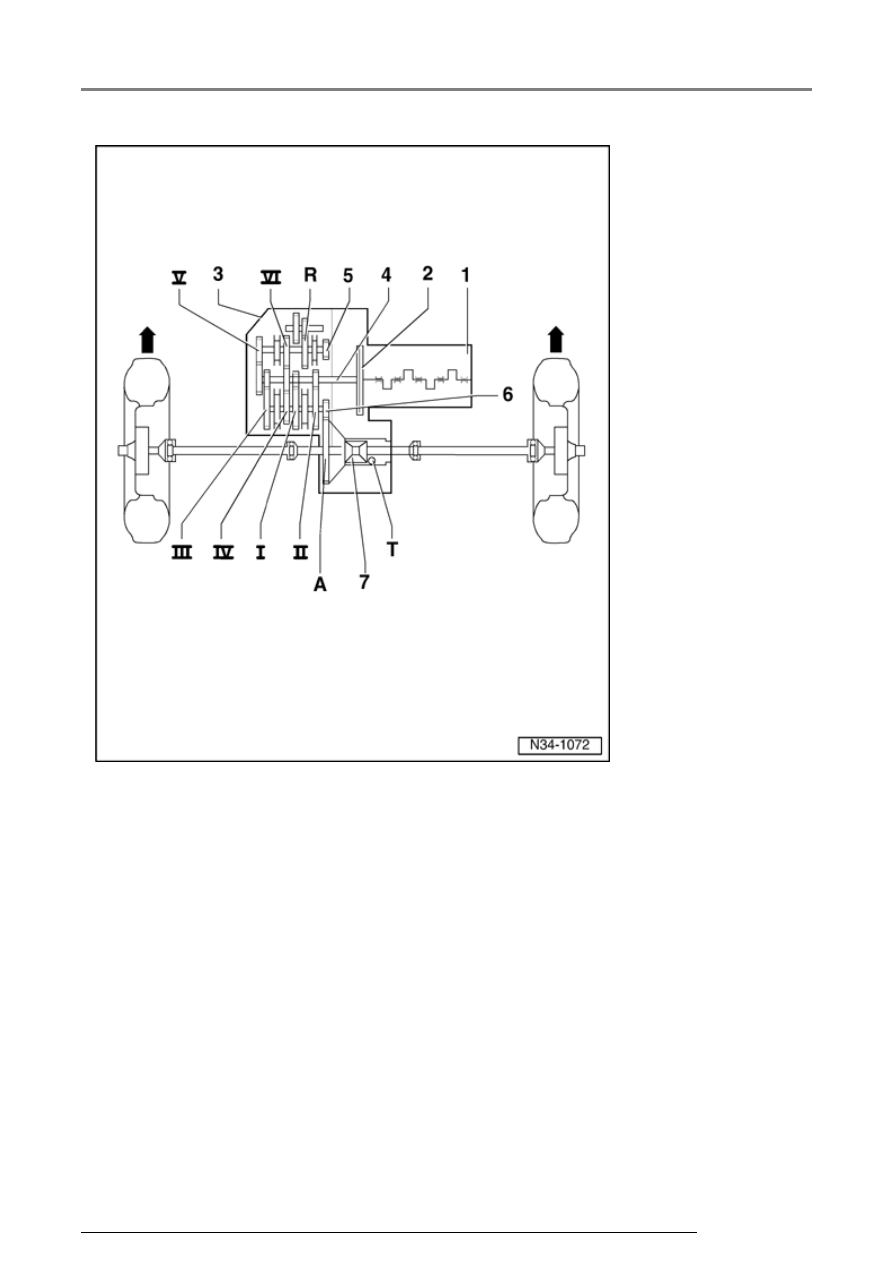

Transmission
layout

Designation

Arrows point in
direction of travel

1 - Engine

2 - Clutch

3 - Transmission

4 - Input shaft

5 - Output shaft

5th/6th/reverse
gears

6 - Output shaft

1st-4th gears

7 - Differential

Transmission layout

00-7



   Gear ratios

Arrows point in
direction of travel

I

-



1st gear

II   -



2nd gear

III   -



3rd gear

IV   -



4th gear

V   -



5th gear

VI   -



6th gear

R   -



Reverse
gear

A   -



Final drive

T   -



Speedometer
drive

Transmission layout

00-8







Calculating overall ratio "i"



   Example: 6-Speed standard transmission

02M







6th gear   Final drive

Drive gear

ZG

1

 = 36   ZA

1

 = 26

Driven gear   ZG

2

 = 29   ZA

2

 = 68



   i= Z

2

 Z

1

1)







   i

G

 = Gear ratio = ZG

2

: ZG

1

 = 29 : 36 =

0.806



   i

A

 = Axle ratio = ZA

2

 : ZA

1

 = 68 : 26 = 2.615





   overall ratio = total ratio = i

G

 x i

A

 = 0.806 x

2.615 = 2.108





1)

 Z

1

 = No. of teeth driving gear, Z

2

 = No. of

teeth driven gear

Calculating overall ratio 'i'

00-9







General repair instructions



   The maximum possible care, cleanliness and

proper tools are essential to ensure satisfactory
and successful transmission repairs. The usual
basic safety precautions also apply when
performing vehicle repairs.



   A number of generally valid instructions

applicable for the various repair procedures -
which were previously repeated a number of
times at numerous places in the Repair Manual -
are summarized here. They apply to this Repair
Manual.



   Transmission





 When installing ensure that the dowel sleeves

between the engine and the transmission are
correctly located.





 When assembling mounting brackets as well as

other waxed components the contacts surfaces
must be cleaned. Contact surfaces must be free
of grease and wax.





 When changing a transmission fill it with gear

oil to the lower edge of the filler hole.





 Capacities and specifications
