28-7

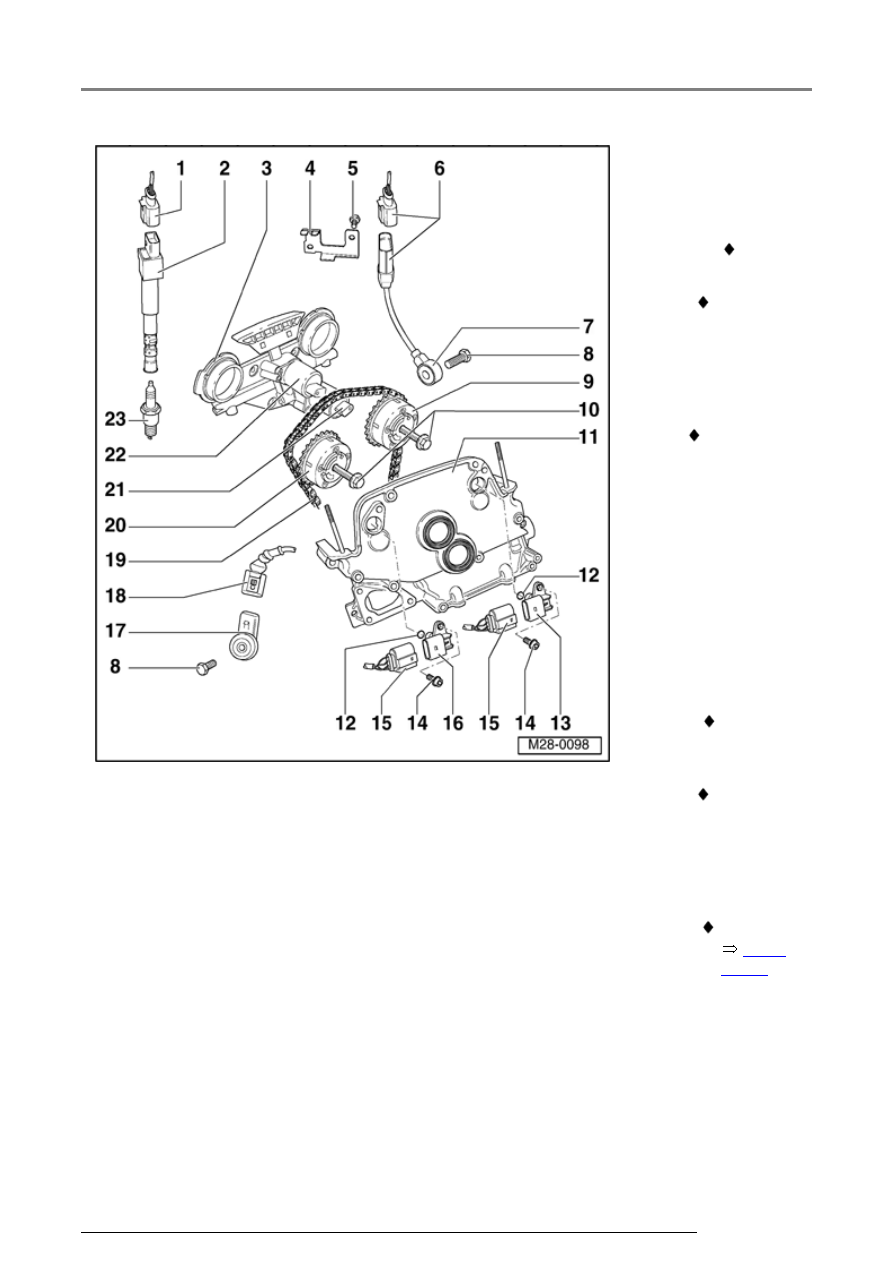

14 - 10 Nm

15

-

Connector

 Black,

3-pin

 Sensor

and
connector
terminals
are gold
plated

 Mark

connector
and
component
before
pulling
connector
off.

16

-

Camshaft
Position
(CMP)
Sensor -
G40-*

 For

intake
camshaft

 Sensor

and
connector
terminals
are gold
plated

 Checking



Page

28-16



Ignition system, servicing

28-8





17 - Knock

Sensor
(KS) 2 -
G66-*

 Component

location:
Between
cyl. 4 and
cyl. 6

 Terminal

surfaces
between
knock
sensor
and
cylinder
block
must be
free of
corrosion,
dirt and
grease.

 Sensor

and
connector
terminals
are gold
plated

 Checking



Page

28-30



18

-

Connector

 Black,

2-pin

 Sensor

and
connector
terminals
are gold
plated

19

-

Camshaft
roller
chain

Ignition system, servicing



Repair

Manual, 2.8
Liter VR6 4V
Engine
Mechanical,
Engine Code
(s): BDF;
Repair Group
15



 Mark

direction of
rotation
before
removing
(installation
position)

 Installing:

Ignition system, servicing

28-9







Repair

Manual, 2.8
Liter VR6 4V
Engine
Mechanical,
Engine Code
(s): BDF;
Repair Group
15





Repair

20 - Intake

camshaft
adjuster

 Marking:

24E

 Turn

engine
over only
when
camshaft
timing
adjuster
is
installed

 With

sensor
wheel for
Camshaft
Position
(CMP)
Sensor 2
-G163-

 If

camshaft
timing
adjuster
has been
removed,
after
installing
check
timing:

 Check

camshaft
timing
adjustment:
