24-158







Engine operating mode,
checking







Note:





The check establishes whether
Motronic Engine Control Module
(ECM) -J220- recognizes the engine
operating modes idling, overrun, part
throttle, wide open throttle and
enrichment.





Special tools and equipment



Note:

All functions which could previously
be performed with VAG 1551/1552
can also be performed with the VAS
5051.

Test requirements

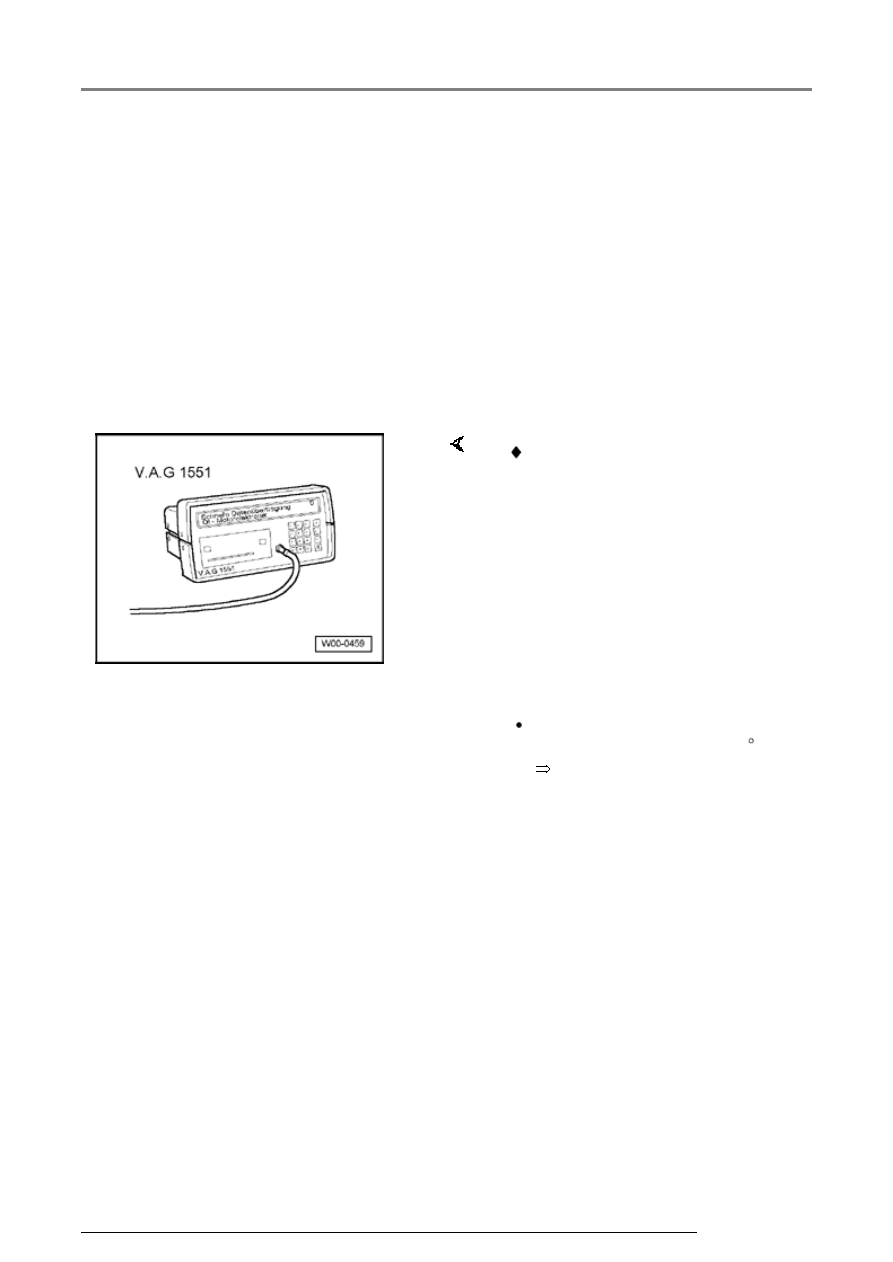

 VAG 1551 Scan tool (or VAG

1552) with VAG 1551/3 adapter
cable

 Engine Coolant Temperature

(ECT) must be at least 85  C,

display group 1, display zone

2.

Functions, checking

24-159







Test sequence





-  Connect VAG 1551 Scan tool (or VAG 1552)

and select engine electronics control module
with "Address word" 01. Engine must be running
at idle speed: ((VAG 1551 and Motronic Engine
Control Module (ECM) -J220-, connecting and
selecting



Page 01-12

 ).

Rapid data transfer

HELP

Select function XX

     Indicated on display:

-  Press buttons -0- and -8- for function "Read

measured value (data) block" and confirm entry
with -Q- button.

Read measured value block

Input display group number XXX

     Indicated on display:

-  Press buttons -0-, -0- and -5- for "Display group

number 5" and confirm entry with -Q- button.

Read measured value block 5



1

2

3

4

     Indicated on display: (1...4

 display zones)

-  Check whether control module recognizes

operating conditions (display zone 4):

 Idling:

   Idling must be displayed as long as the engine is

running at idle speed Display: Idling

Functions, checking

24-160







 Part throttle:





-  Rev up evenly.





   As long as the engine is being revved up evenly,

part throttle must be displayed





   Display: Part throt.





 Enrichment:





-  Floor accelerator pedal (onto throttle valve limit

stop).





   Acceleration enrichment must be displayed

briefly





   Display: Enrich.





 Overrun mode:





-  Increase engine speed to above 3000 rpm.





-  Close throttle valve abruptly.





   Display: Overrun



   Note:



   A road test may have to be performed to show

"Overrun" in display.



   Observe the valid safety precautions when

performing a road test



Page 24-33

 .

Functions, checking

24-161







 Wide open throttle:





-  Floor accelerator pedal (onto throttle valve limit

stop).





   Full load must be displayed briefly





   Display: Full load



   Note:



   A road test may have to be performed to show

"Full load" in display.



   Observe the valid safety precautions when

performing a road test



Page 24-33

 .





-  Press

button.





-  Press buttons -0- and -6- for function "End

output" and confirm entry with -Q- button.



   If the specifications are not obtained:





-  Check DTC memory, repair malfunctions if

necessary and then erase DTC memory



Page

01-23

 .





-  Check Throttle Valve Control Module -J338-



Page 24-59

 .





-  Read readiness code



Page 01-146

 . If DTC

memory has been erased or Motronic Engine
Control Module (ECM) -J220- was disconnected
from battery positive (B+), readiness code must
be generated again



Page 01-149

 .
