24-66







-  Read readiness code



Page 01-146

 . If DTC

memory has been erased or Motronic Engine
Control Module (ECM) -J220- was disconnected
from battery positive (B+), readiness code must
be generated again



Page 01-149

 .





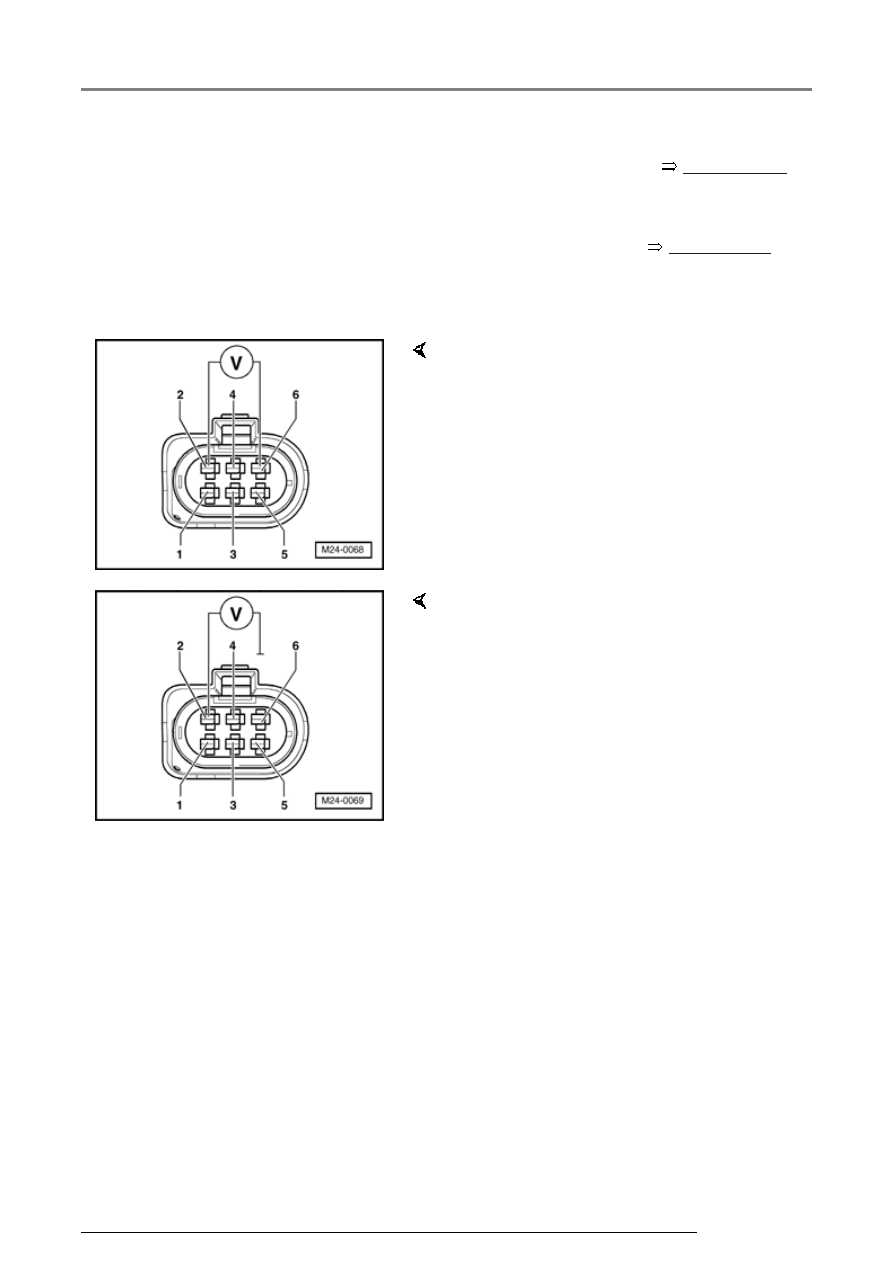

Checking voltage supply and wiring to
control module



-  Connect multimeter to measure voltage at

connector terminals 2 (positive) and 6 (Ground
(GND)).

-  Switch on ignition.

   Specification: at least 4.5 V

-  Switch off ignition.



If the specifications are not obtained:

-  Connect multimeter to measure voltage at

connector terminal 2 (positive) and Ground
(GND).

-  Switch on ignition.

   Specification: at least 4.5 V

-  Switch off ignition.

Components, checking

24-67







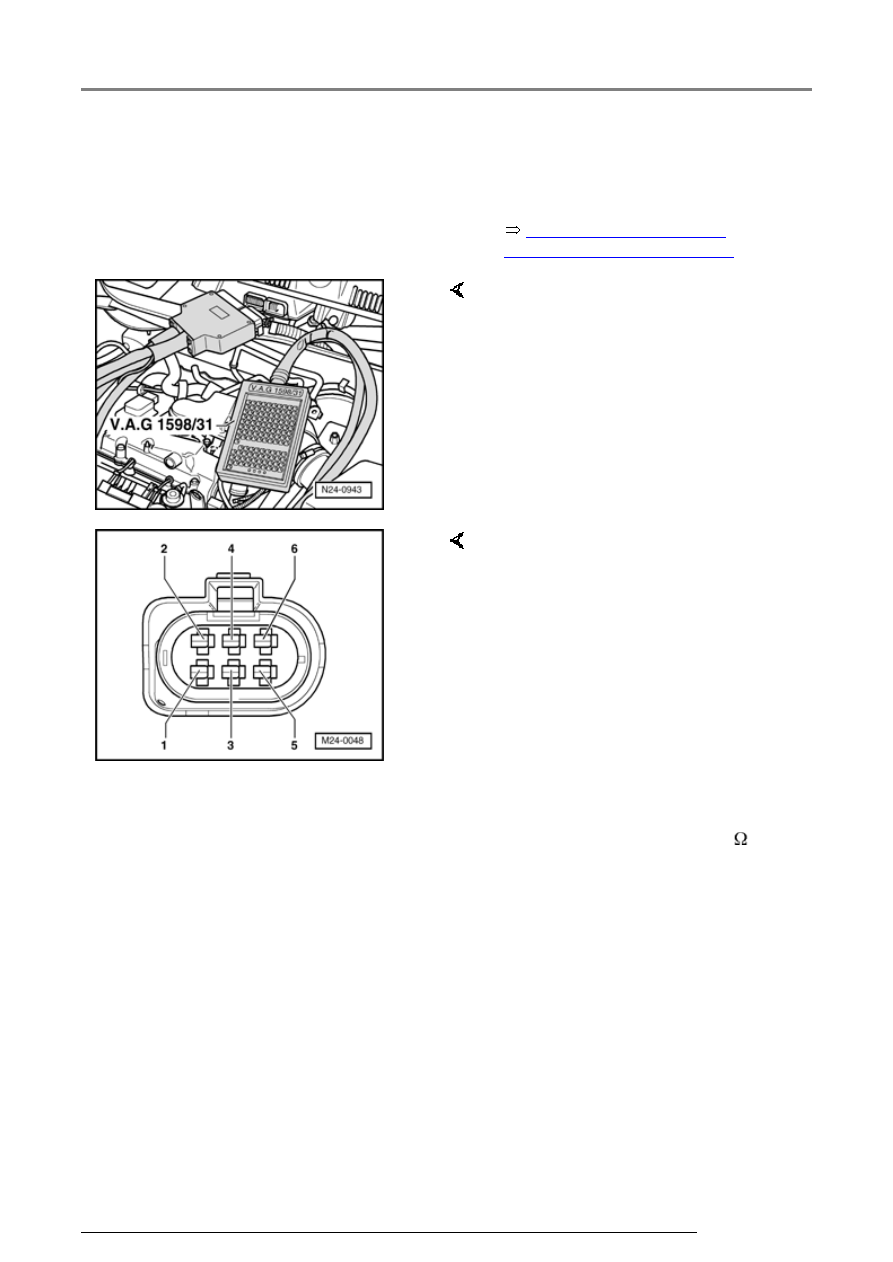

-  Remove wiper arms and cowl

panel:







Repair Manual, Electrical

Equipment, Repair Group 92





-  Connect VAG 1598/31 test box to

control module wiring harness.
Engine Control Module (ECM) -
J220- remains disconnected.



-  Check wiring for open circuit

between test box socket and
connector referring to Electrical
Wiring Diagrams:

   Terminal 1 and socket 92

   Terminal 2 and socket 83

   Terminal 3 and socket 117

   Terminal 4 and socket 84

   Terminal 5 and socket 118

   Terminal 6 and socket 91

   Wire resistance: max. 1.5



Components, checking

24-68







-  Additionally check wiring for short to one

another, to vehicle Ground(GND) and to battery
positive.





   Specification:





   If no wiring malfunction is detected:





-  Check Motronic Engine Control Module (ECM) -

J220- voltage supply



Page 24-163

 .





-  Check DTC memory, repair malfunctions if

necessary and then erase DTC memory



Page

01-23

 .





-  Read readiness code



Page 01-146

 . If DTC

memory has been erased or Motronic Engine
Control Module (ECM) -J220- was disconnected
from battery positive (B+), readiness code must
be generated again



Page 01-149

 .

Components, checking

24-69







Engine Coolant Temperature (ECT)
sensors -G62- and -G2-, checking





   Note:



   The Motronic Engine Control Module (ECM)

-J220- will use a replacement value for an
engine start (start temperature replacement
value) as soon as there is a Diagnostic
Trouble Code (DTC) stored in the DTC
memory, which affects the Engine Coolant
Temperature (ECT) sensor -G62-. The
temperature then rises according to a model
stored in the control module. When the
engine has reached normal working
temperature a fixed replacement value will
be displayed after a certain period.
