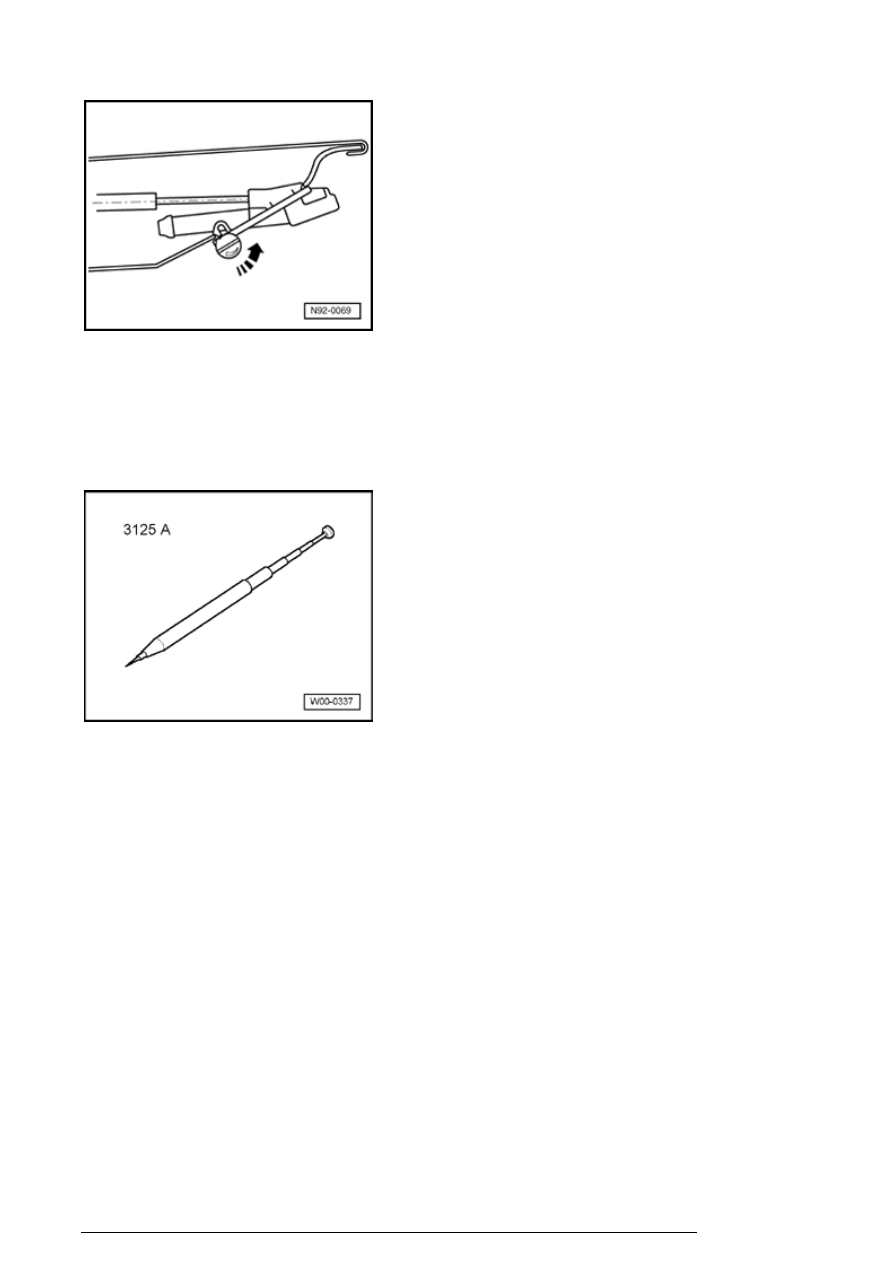

- Turn eccentric at spray nozzles with a screwdriver in
direction of - arrow - .

Rear window



Special tools, testers and auxiliary items required

Washer jet adjuster VAS 3125A


Note:

If spray field is uneven or does not adjust to middle of wiper
field, replace washer jet (repair measures).

Never use a needle or similar tool to adjust washer
nozzles, as damage to washer jet water canal may result.


- Check washer jet setting.



Rear window washer jet setting



Spray field should make contact in middle of wiper field.

- If necessary, adjust washer jet with Washer jet adjuster
VAS 3125A .

Headlight wash/wipe system (Golf), check jet
setting, adjust nozzles if necessary



Description of work (part 1 of 2)

13/2/2005







Headlight wash/wipe system (Jetta).



01-7, Headlight

wash/wipe system (Jetta), check jet setting, adjust nozzles
if necessary

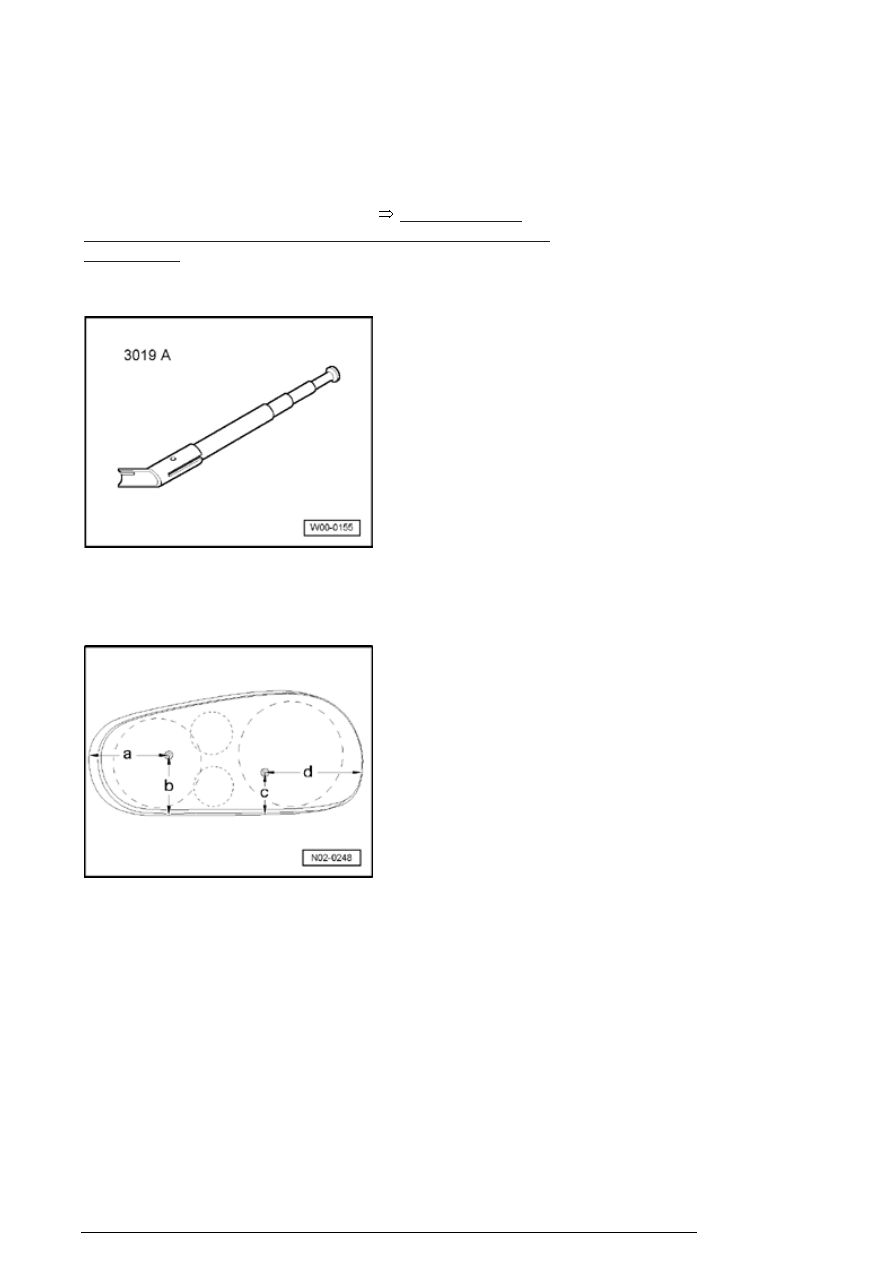

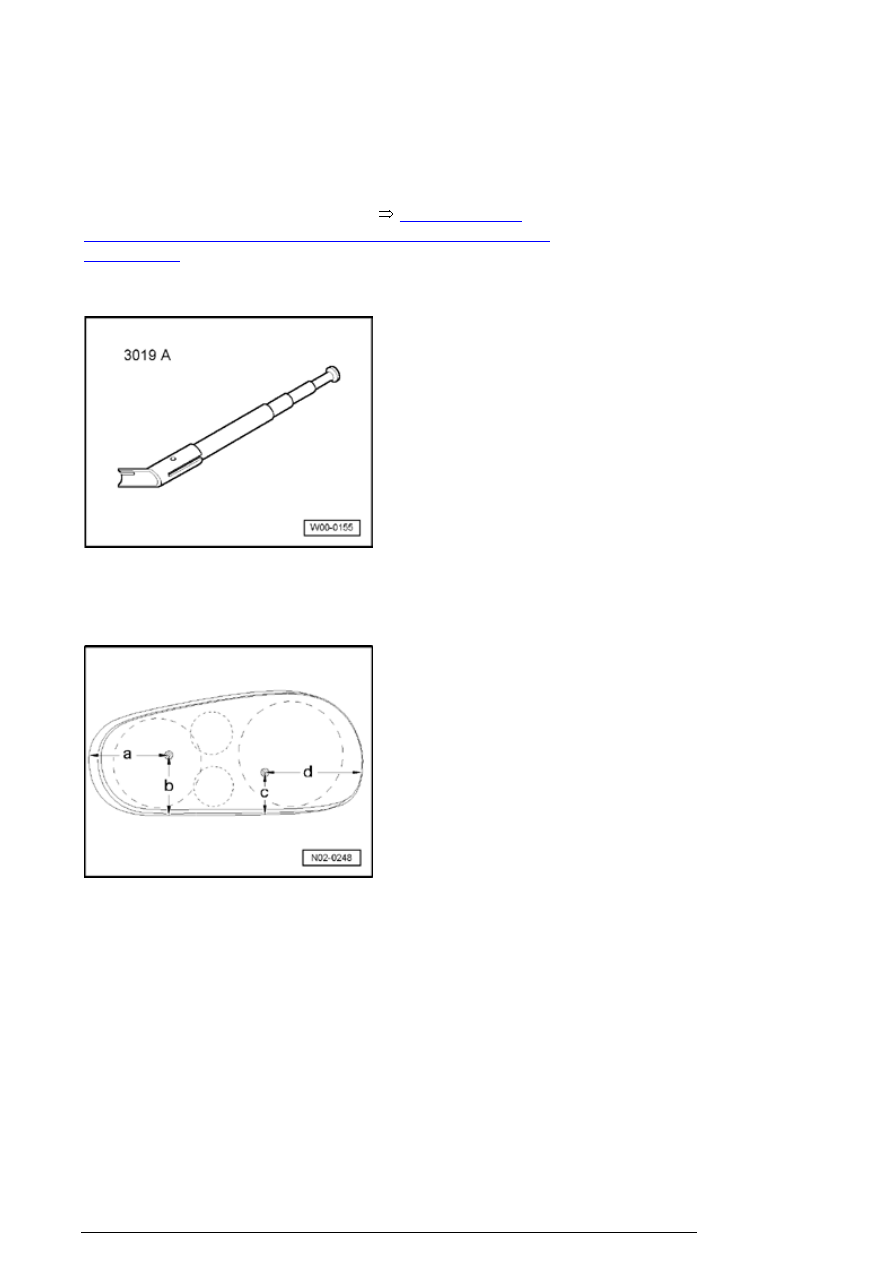

Special tools, testers and auxiliary items required

Adjustment tool VAS 3019A




Perform following work sequence:



Spray jet adjustment for left headlight (right headlight is
identical but reversed):

- Check spray jet setting.

a

100 mm

c

55 mm

b

75 mm

d

125 mm

- If necessary, adjust spray nozzles as follows:

Description of work (part 1 of 2)

13/2/2005

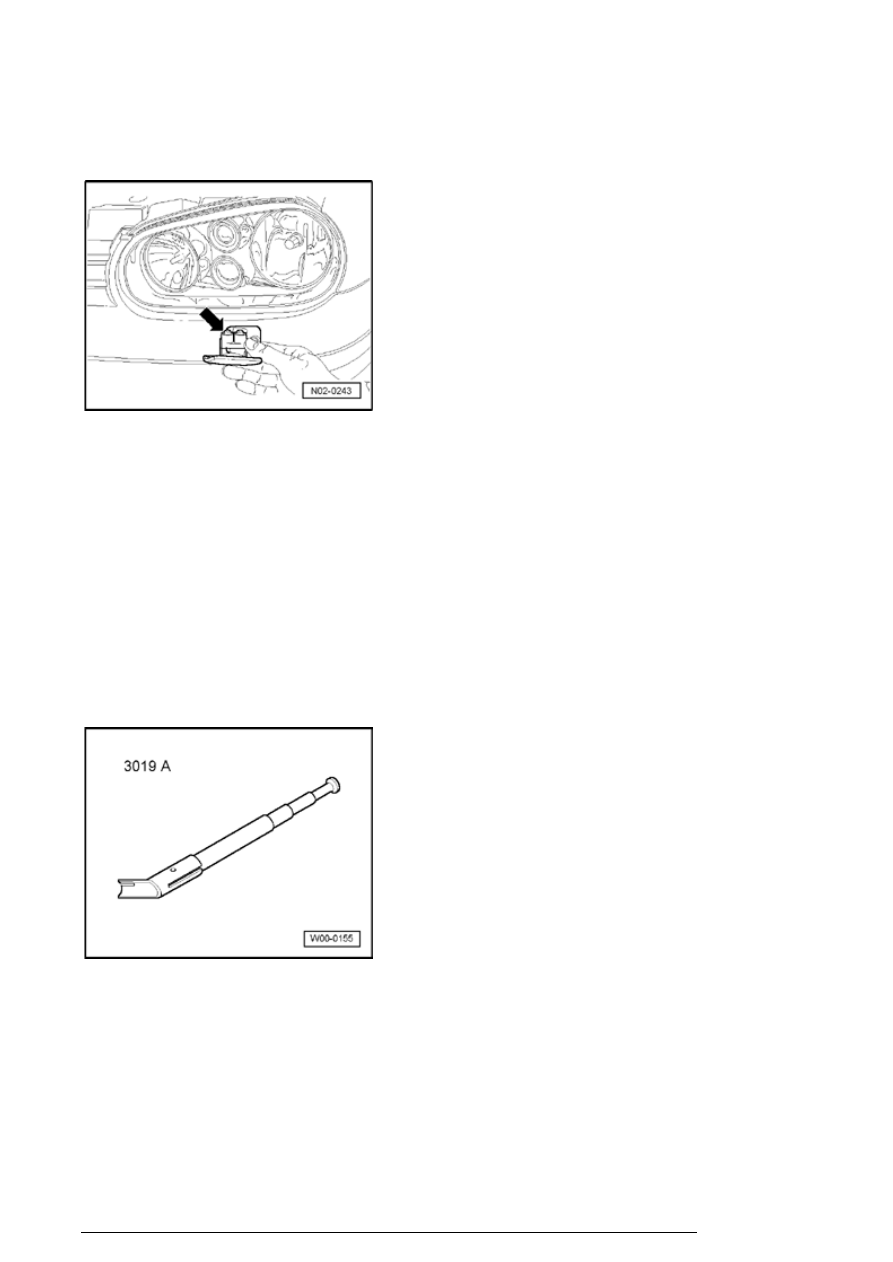

- Pull spray nozzles - arrow - out to stop and adjust spray
to applicable points using Adjustment tool VAS 3019A .

Note:

If spray field is uneven or does not adjust to
aforementioned specifications, replace washer jet (repair
measures).


Headlight wash/wipe system (Jetta), check jet
setting, adjust nozzles if necessary



Special tools, testers and auxiliary items required

Adjustment tool VAS 3019A




Perform following work sequence:



Spray jet adjustment for left headlight (right headlight is
identical but reversed):

Description of work (part 1 of 2)

13/2/2005

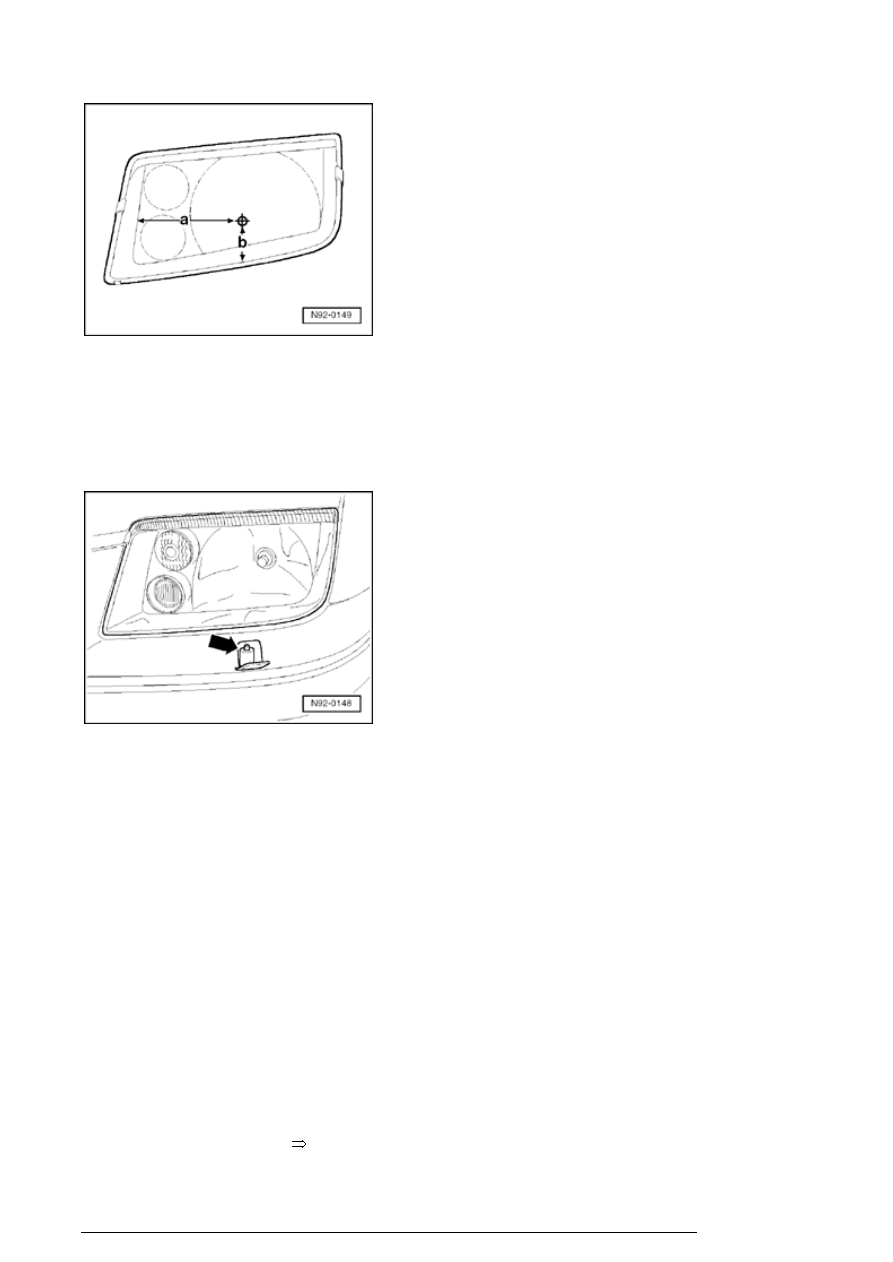

- Check spray jet setting:

a

165 mm

b

55 mm

- If necessary, adjust spray nozzles as follows:

- Pull spray nozzles - arrow - out to stop and adjust spray
to applicable points using Adjustment tool VAS 3019A .

Note:

If spray field is uneven or does not adjust to
aforementioned specifications, replace washer jet (repair
measures).


Windshield wiper blades, check for damage;
check parked position, if necessary adjust;
with pulsating wiper blades, check angle
setting, adjust if necessary

Windshield wiper blades parked position, adjust
if necessary:



- Perform work sequence

 Repair Manual, Electrical

equipment, Rep.-Gr.92; Windshield wash/wipe system;
