   Installing





-  Reconnect electrical connectors and antenna

cable at rear of radio.





-  Insert radio into instrument panel opening and

push straight in until locking tabs engage.





-  Input anti-theft security code



Page 91-23

 .





-  Confirm radio coding for sound system functions

using On Board Diagnostic program function 07,
"Code Control Module"



Page 01-20

 .



   Note:



   Radio sound system coding must be performed

to account for presence of CD Changer and
Monsoon amplifier (if installed) and interior sound
field differences between models.

Radio, Premium V and Premium V - Monsoon

13/2/2005

91-20







Radio, multi-pin connector
assignments

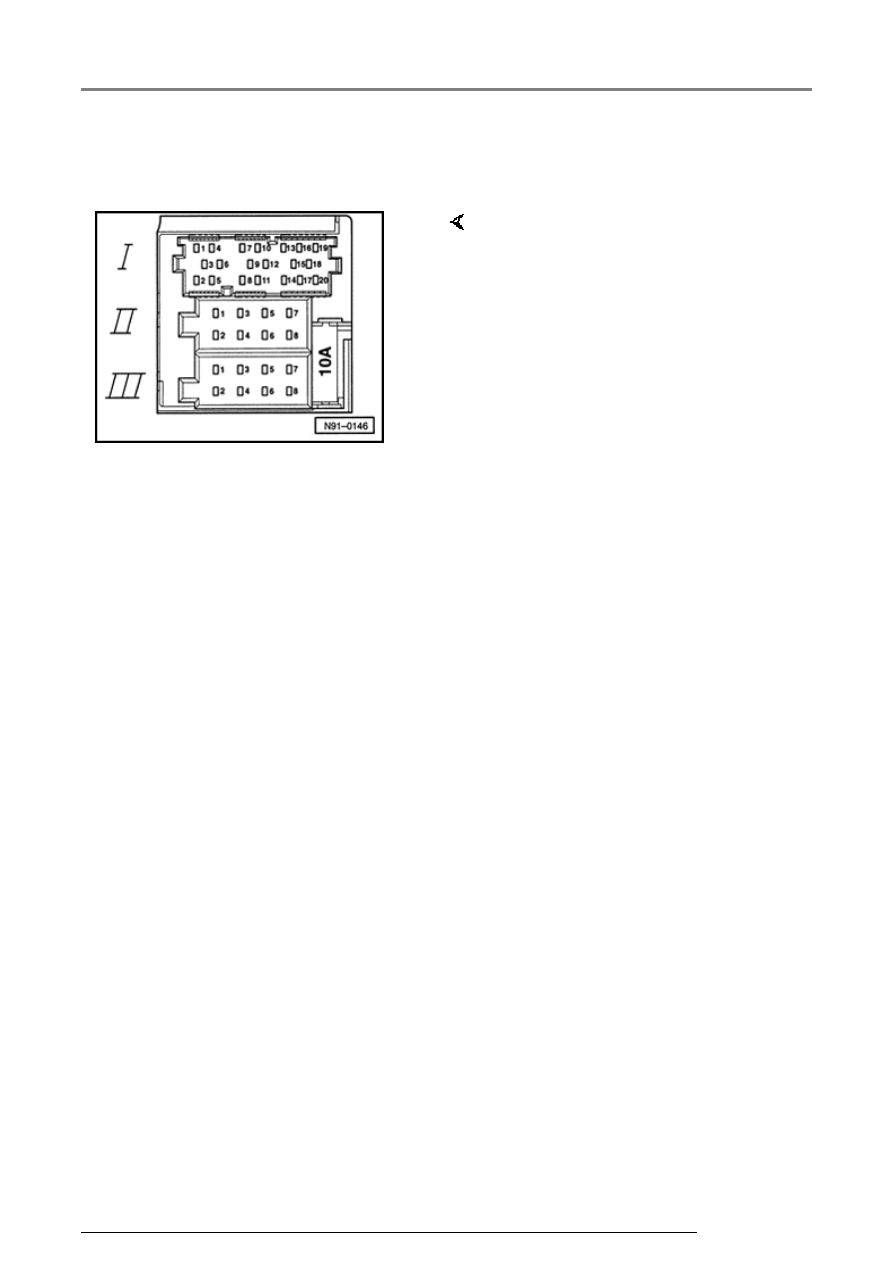

     Connector I consists of three

separate connector parts:

20 pin multi-connector I -T20-, part
1, yellow

20 pin multi-connector I -T20-, part
2, green*

*)

 Where applicable



1 - Line out, left rear

2 - Line out, right rear

3 - Line out, Ground (GND)

4 - Line out, left front

5 - Line out, right front

6 - Switched positive (B+) for
amplifier

7 - Open

8 - Clock

9 - DATA

10 - ENA

11 - Remote control (serial input)

12 - Open

Radio, Premium V and Premium V - Monsoon

13/2/2005

91-21

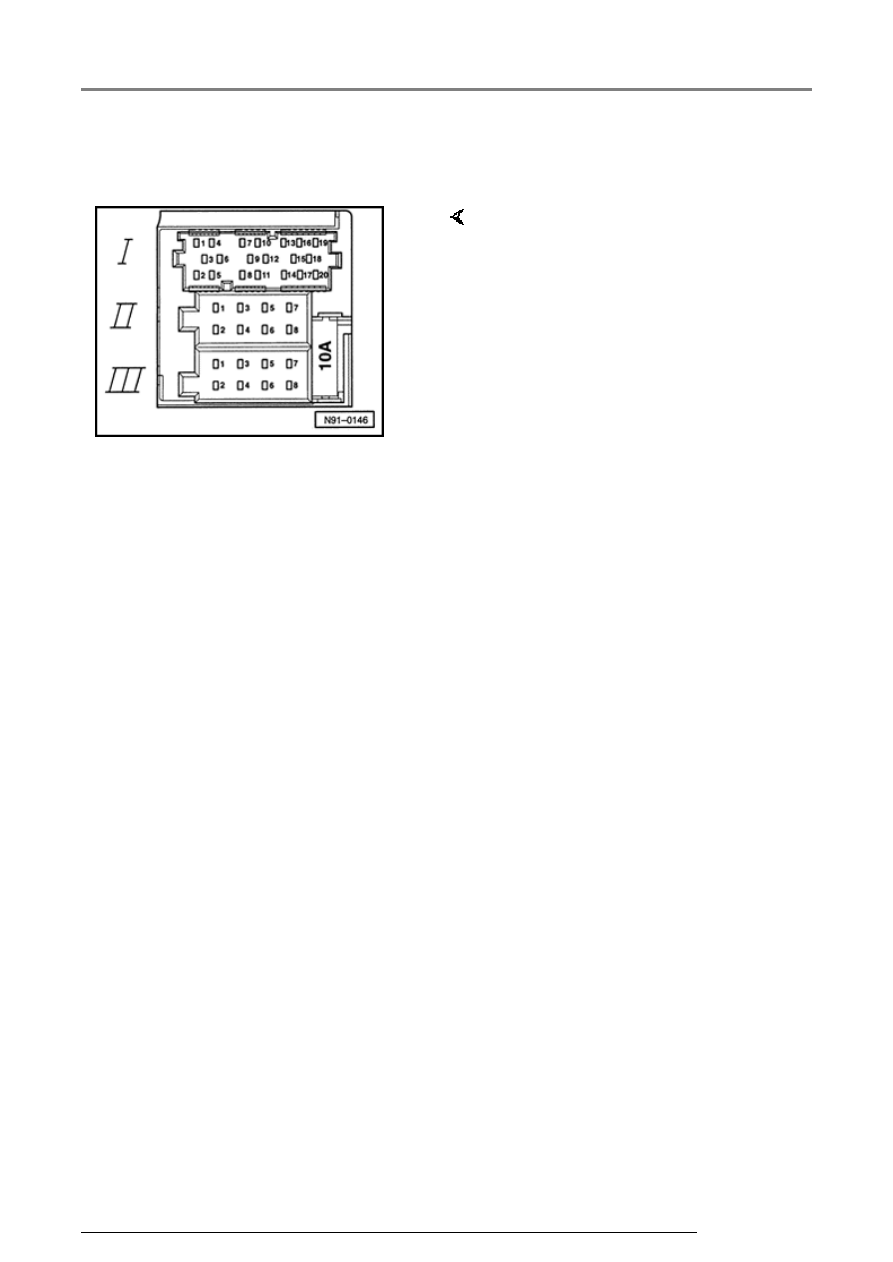

20 pin multi-connector I -T20-, part
3, blue



"Premium V" 8 pin multi-
connector II -T8a-, brown

13 - CD Changer - DATA IN

14 - CD Changer - DATA OUT

15 - CD Changer - CLOCK

16 - CD Changer - Power supply,
positive (B+) supply

17 - CD Changer - Control signal

18 - CD Changer - Ground (GND),
terminal 31

19 - CD Changer - LINE OUT, left

20 - CD Changer - LINE OUT, right

1 - Speaker + right rear

2 - Speaker - right rear

3 - Speaker + right front

4 - Speaker - right front

5 - Speaker + left front

6 - Speaker - left front

7 - Speaker + left rear

8 - Speaker - left rear

Radio, Premium V and Premium V - Monsoon

13/2/2005

91-22



     "Premium V - Monsoon" 8 pin

multi-connector II -T8a-, brown

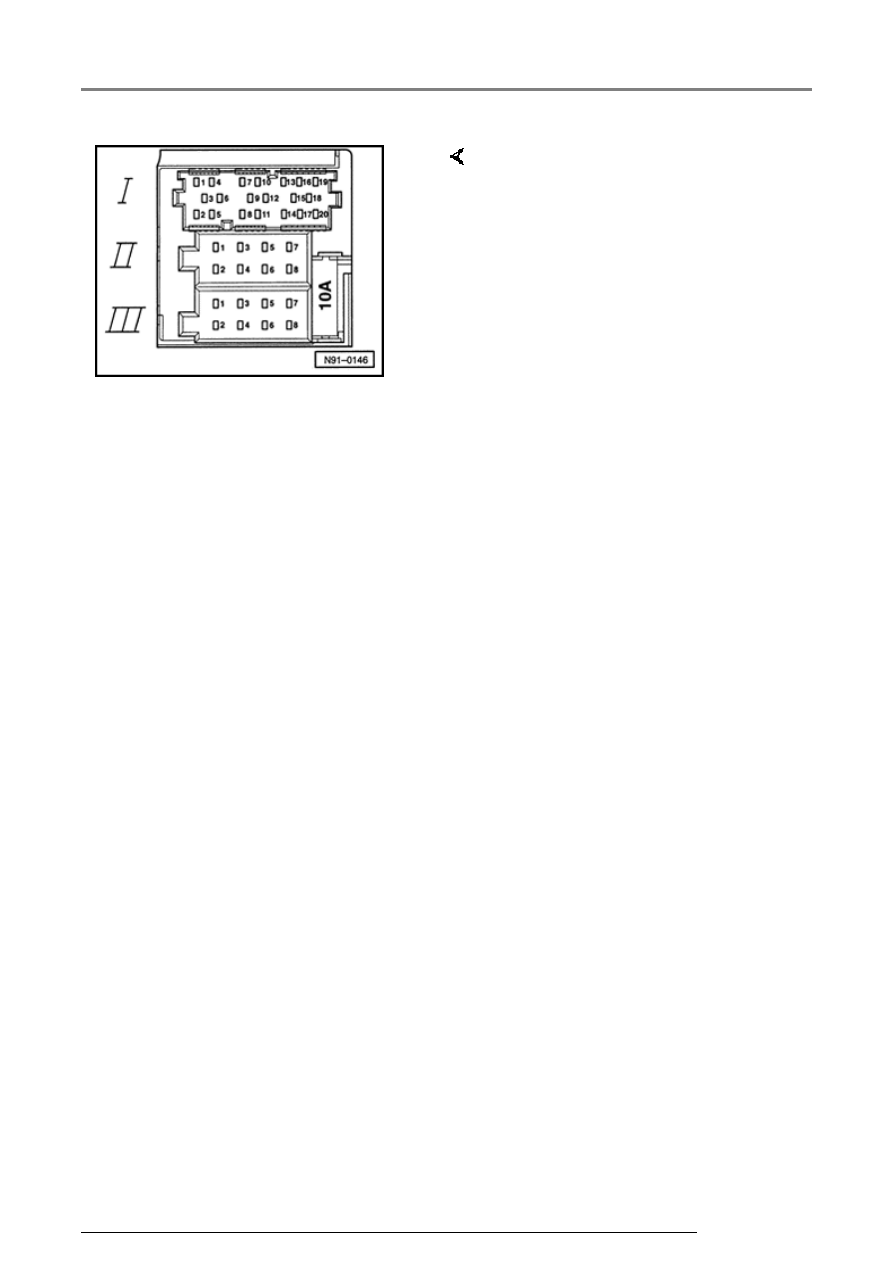

8 pin multi-connector III -T8-,
black

1 - Amplifier + right rear speaker
signal

2 - Amplifier - right rear speaker
signal

3 - Amplifier + right front speaker
signal

4 - Amplifier - right front speaker
signal

5 - Amplifier + left front speaker
signal

6 - Amplifier - left front speaker
signal

7 - Amplifier + left rear speaker
signal

8 - Amplifier - left rear speaker
signal

1 - Signal for anti-theft alarm
system

2 - Open

3 - Data Link Connector (DLC) K-
wire

4 - Ignition switch - S contact

5 - Battery, positive (B+) supply,
terminal 30 (control input for
"SAFE" display/anti-theft)

6 - Illumination, terminal 58b

7 - Battery, positive (B+) supply,
terminal 30

8 - Battery, negative (-) ground
supply, terminal 31
