91-7







Radio, removing and installing







Notes:





If radio is exchanged or replaced:





 Anti-theft security code for new radio must be

entered before use



Page 91-13

 . Be sure to

advise customer of new security code.





 Confirm radio coding for sound system

functions using On Board Diagnostic program
function 07: "Code Control Module".





 Radio sound system coding must be performed

to account for presence of CD Changer (if
installed) and interior sound field differences
between models (where applicable).





Special tools, testers and auxiliary items
needed.



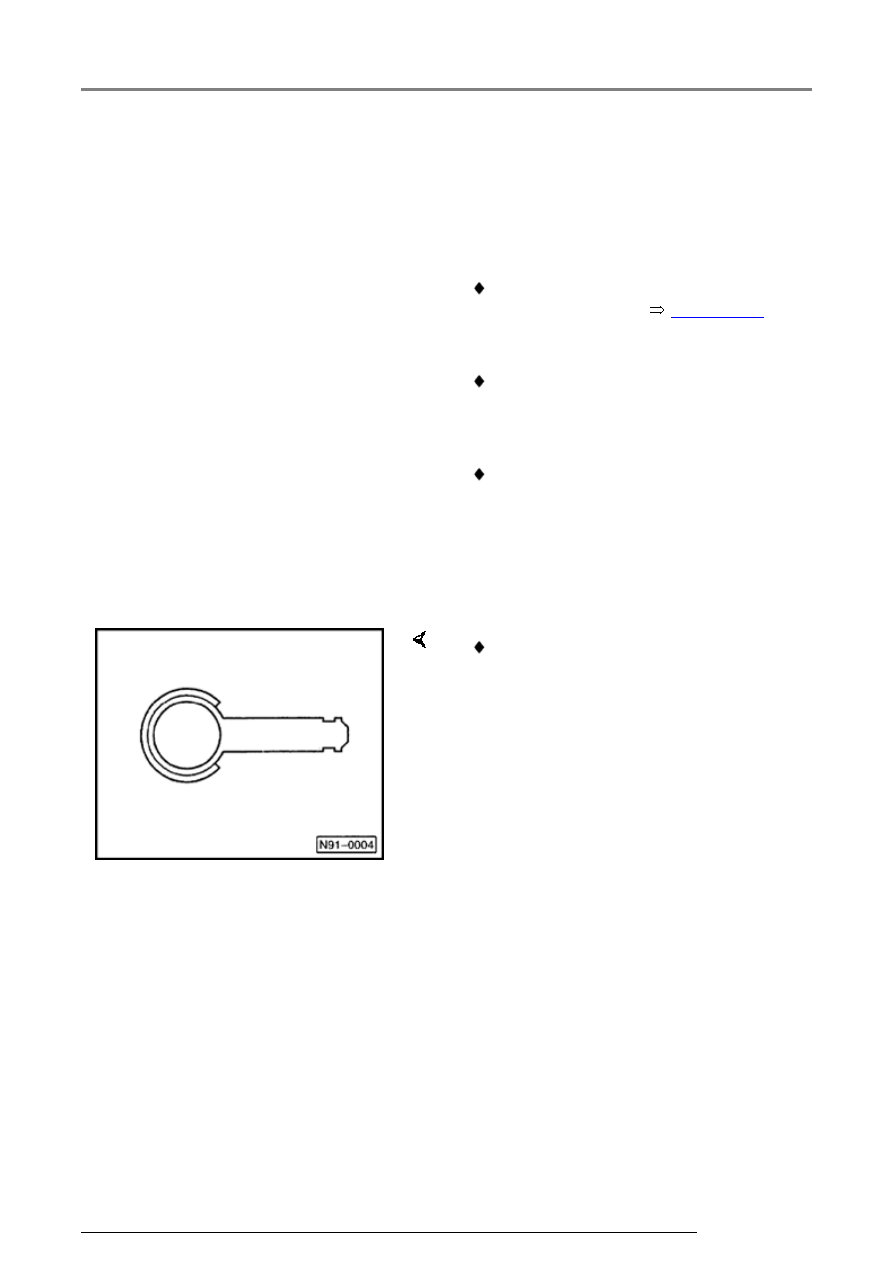

 Radio removal tool 3316 (two identical pieces).

Radio, Premium IV'

13/2/2005

91-8







Removing





CAUTION!







Before beginning repairs on the
electrical system:









Obtain anti-theft radio security
code.









Switch off all electrical
consumers.









Switch ignition off and remove
ignition key.





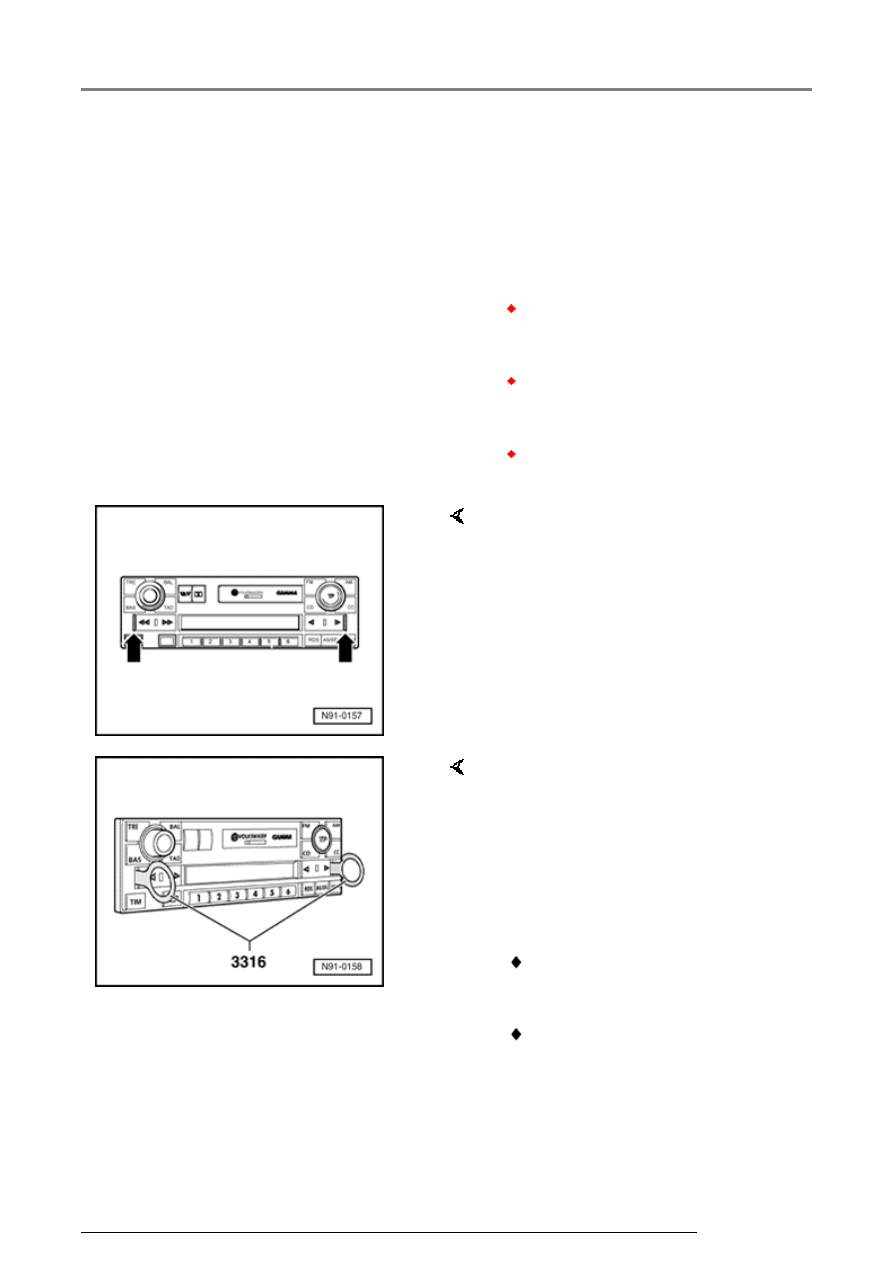

-  Insert tool 3316 into openings on

face of radio -arrows- until they
engage.



Notes:

-  Pull radio from instrument panel

opening using handles on tool
3316.

-  Disconnect all electrical

connection and antenna cable
from rear of radio.

 Radio must be pulled straight out

from opening. Do not twist or tilt
tools while removing.

 To remove tool from radio,

release locking tabs on side of
radio when removed.

Radio, Premium IV'

13/2/2005

91-9





   Installing





-  Reconnect electrical connectors and antenna

cable at rear of radio.





-  Insert radio into instrument panel opening and

push straight in until locking tabs engage.





-  Input anti-theft security code



Page 91-13

 .





-  Confirm radio coding for sound system functions

using On Board Diagnostic program function 07,
"Code Control Module"



Page 01-20

 .



   Note:



   Radio sound system coding must be performed

to account for presence of CD Changer (if
installed), Monsoon system (where applicable)
and interior sound field differences between
models.

Radio, Premium IV'

13/2/2005

91-10







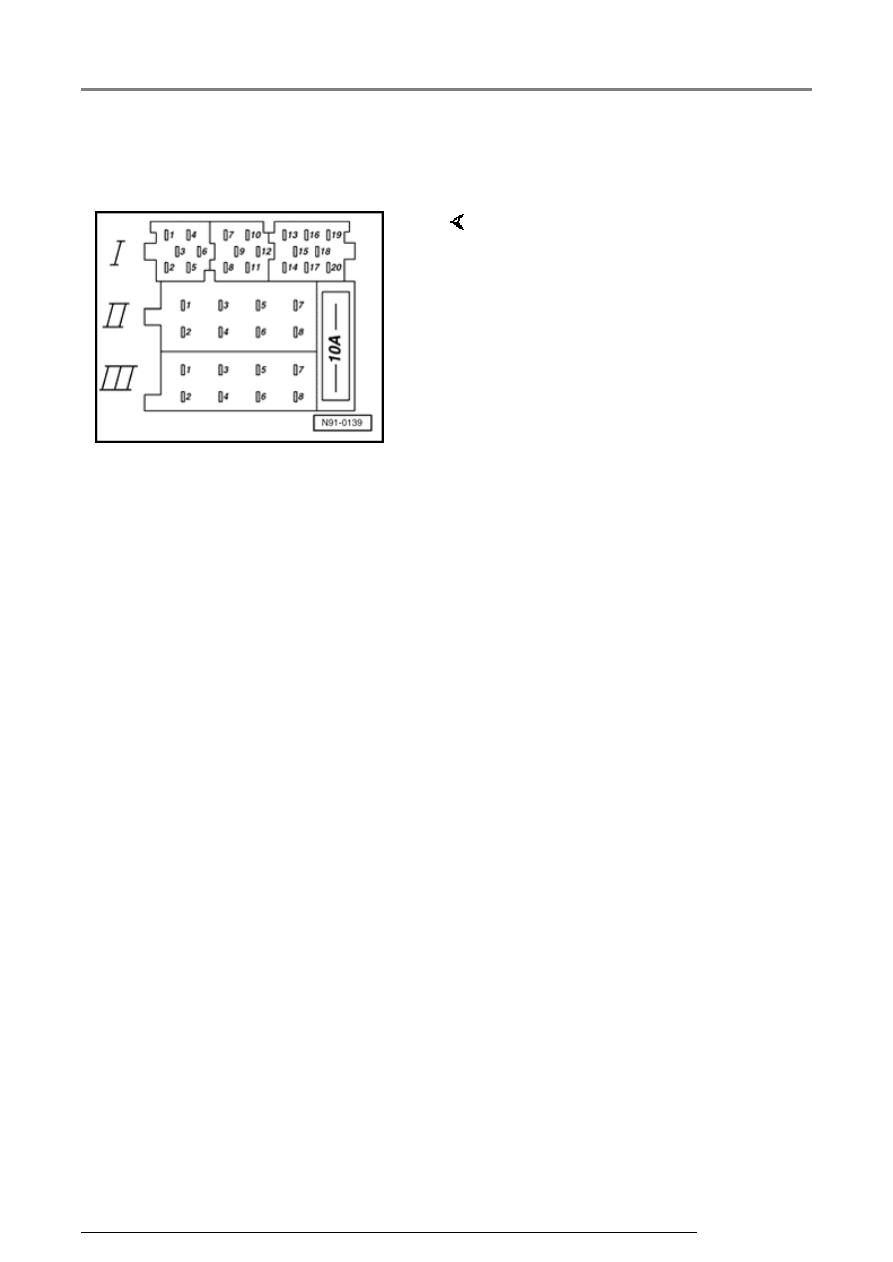

Radio, multi-pin connector
assignments



     Connector I consists of three

separate connector parts:

20 pin multi-connector I -T20-, part
1, yellow

20 pin multi-connector I -T20-, part
2, green*

*)

 Where applicable



1 - Line out, left rear

2 - Line out, right rear

3 - Line out, Ground (GND)

4 - Line out, left front

5 - Line out, right front

6 - Switched positive (B+) for
amplifier

7 - Open

8 - Clock

9 - DATA

10 - ENA

11 - Remote control (serial input)

12 - Open
