Volkswagen Golf / Golf GTI / Jetta. Manual - part 1147

97-4







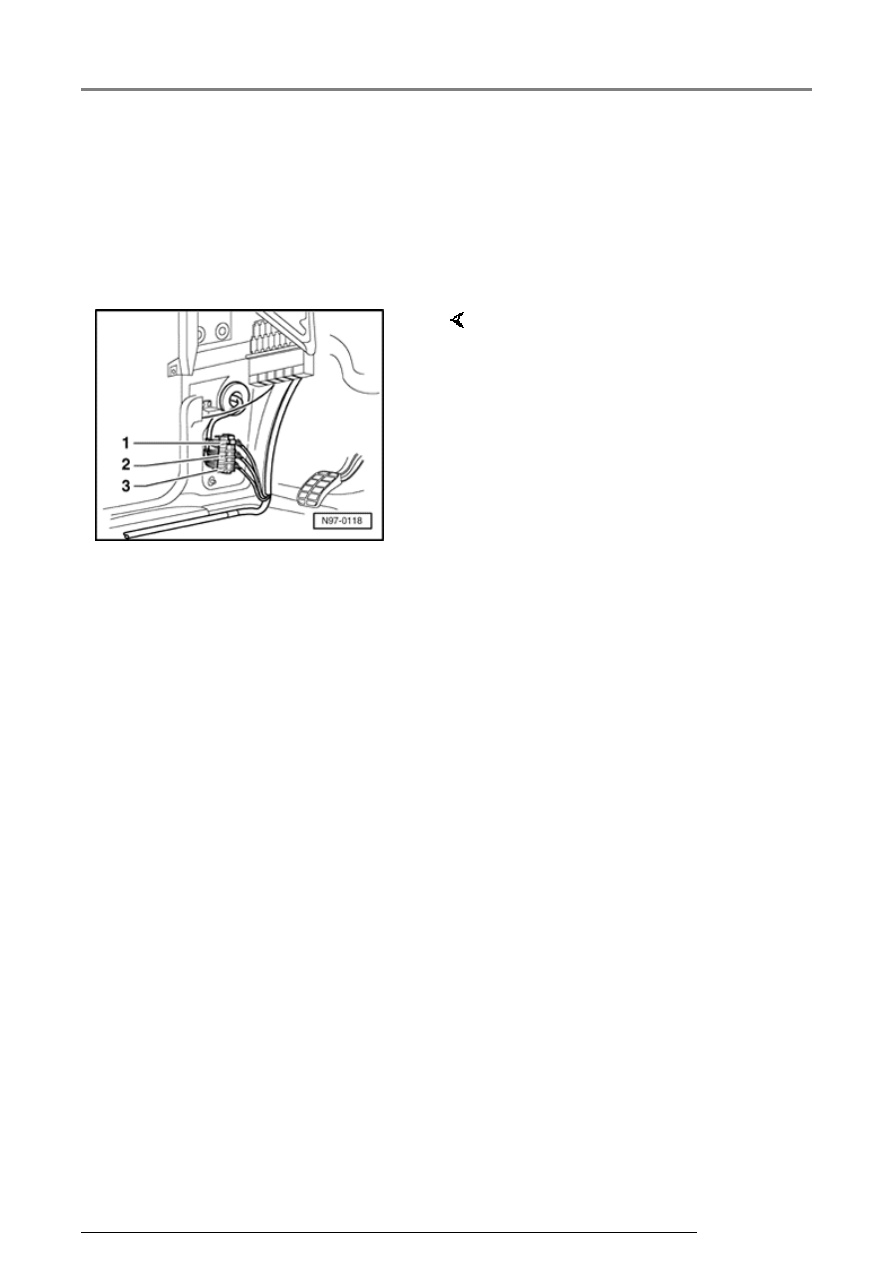

A-pillar coupling station







Note:





Driver's side A-pillar coupling station
is illustrated. The front passenger
side A pillar is a mirror image.

     The coupling station is located in the

front left footwell behind the footwell
trim.

1 - Central locking

2 - Power window regulator, red

3 - Power mirror adjustment, blue

Fuse holder and relay carriers

13/2/2005

97-5







Fuse holder on battery, removing
and installing





   Fastened fuse holder, removing and

installing



Page 27-52

 .



   Clipped fuse holder, removing and installing



Page 27-56

 .



   Note:



   Obtain connector pin assignment from

applicable wiring diagram!





 Electrical Wiring Diagrams

Fuse holder and relay carriers

13/2/2005

97-6







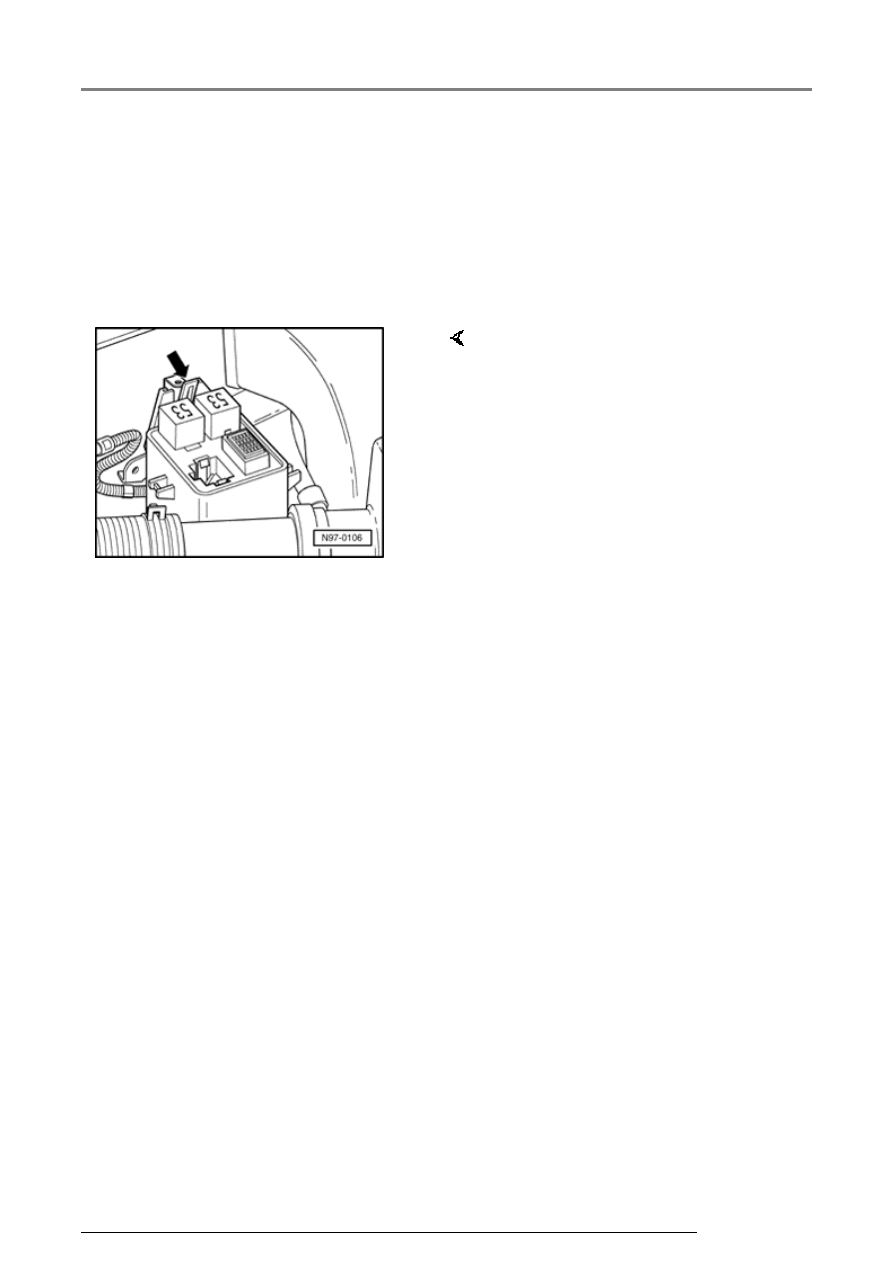

Protective housing for relays
in engine compartment,
removing and installing







Removing





-  Remove cover



Installing

Install in reverse order of removal.

-  Press locking lug -arrow- forward

and take protective housing off
upward out of guides.

-  Press sides of housing of lower

part outward and release carrier
plate from locking device.

Fuse holder and relay carriers

13/2/2005

97-7







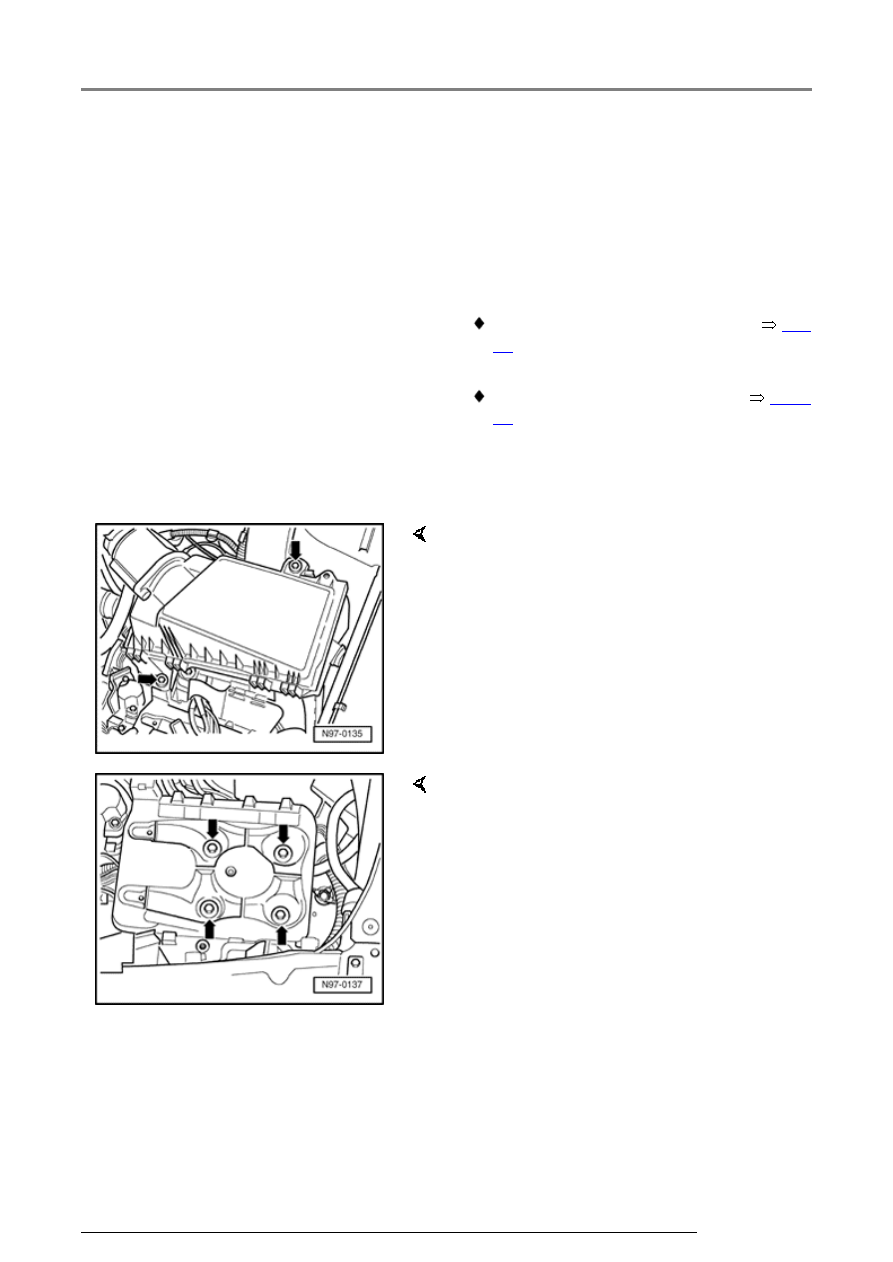

Cable channel in engine compartment,
removing and installing







Removing





-  Remove battery as applicable:





 Battery with fastened fuse holder



Page 27

52

 .





 Battery with clipped fuse holder



Page 27

56

 .





-  Loosen connectors and hose connections on air

cleaner housing.



-  Unscrew securing bolts -arrows- and take air

cleaner housing out upward.



-  Remove bolts -arrows-and remove battery

carrier.

   Tightening torque: 6 Nm

Fuse holder and relay carriers

13/2/2005
