Volkswagen Golf / Golf GTI / Jetta. Manual - part 1083

27-74







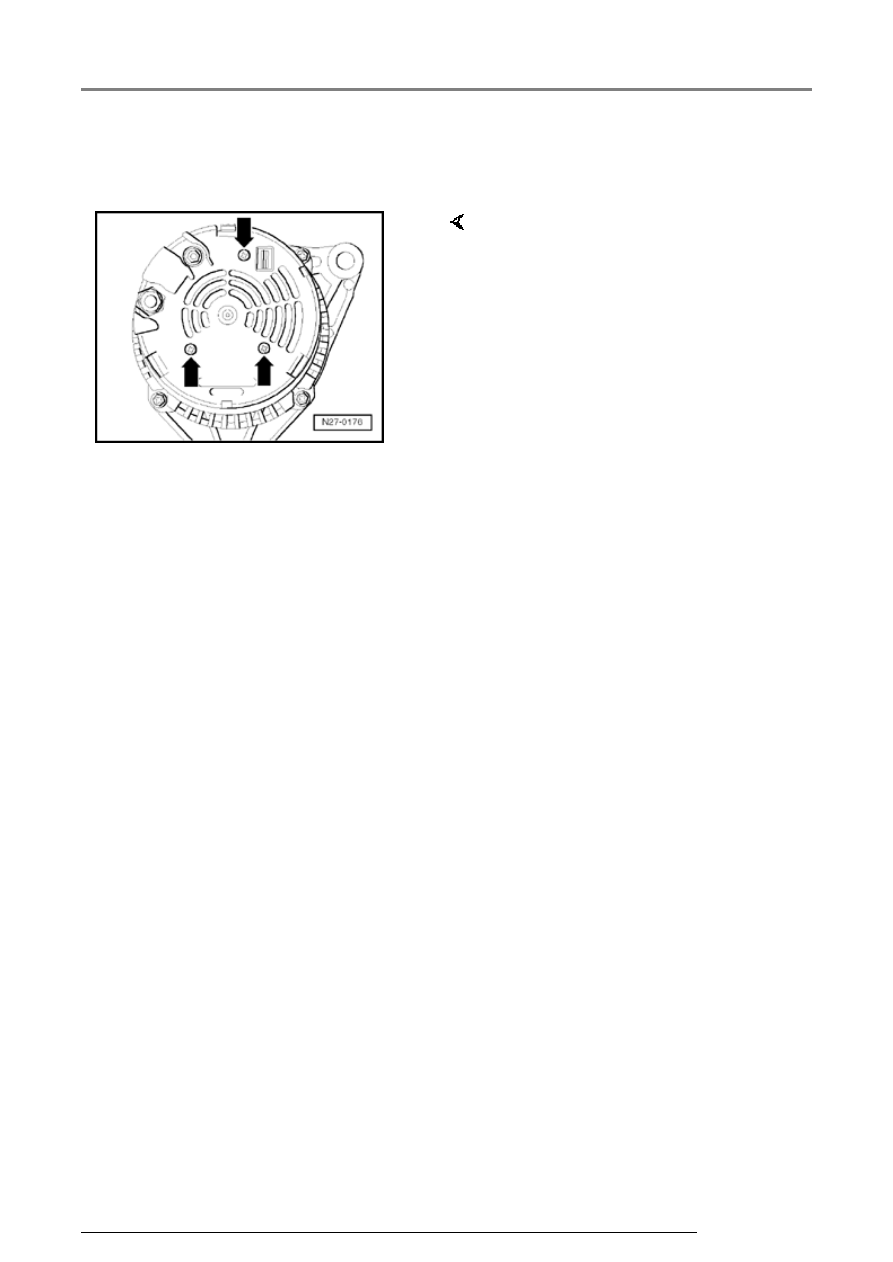

Voltage Regulator (VR),
removing and installing







-  Remove screws -arrows- and

protection cover.

-  Remove screws at voltage

regulator and remove voltage
regulator.

-  Install in reverse order of removal.

Generator (GEN) through 04.99

13/2/2005

27-75







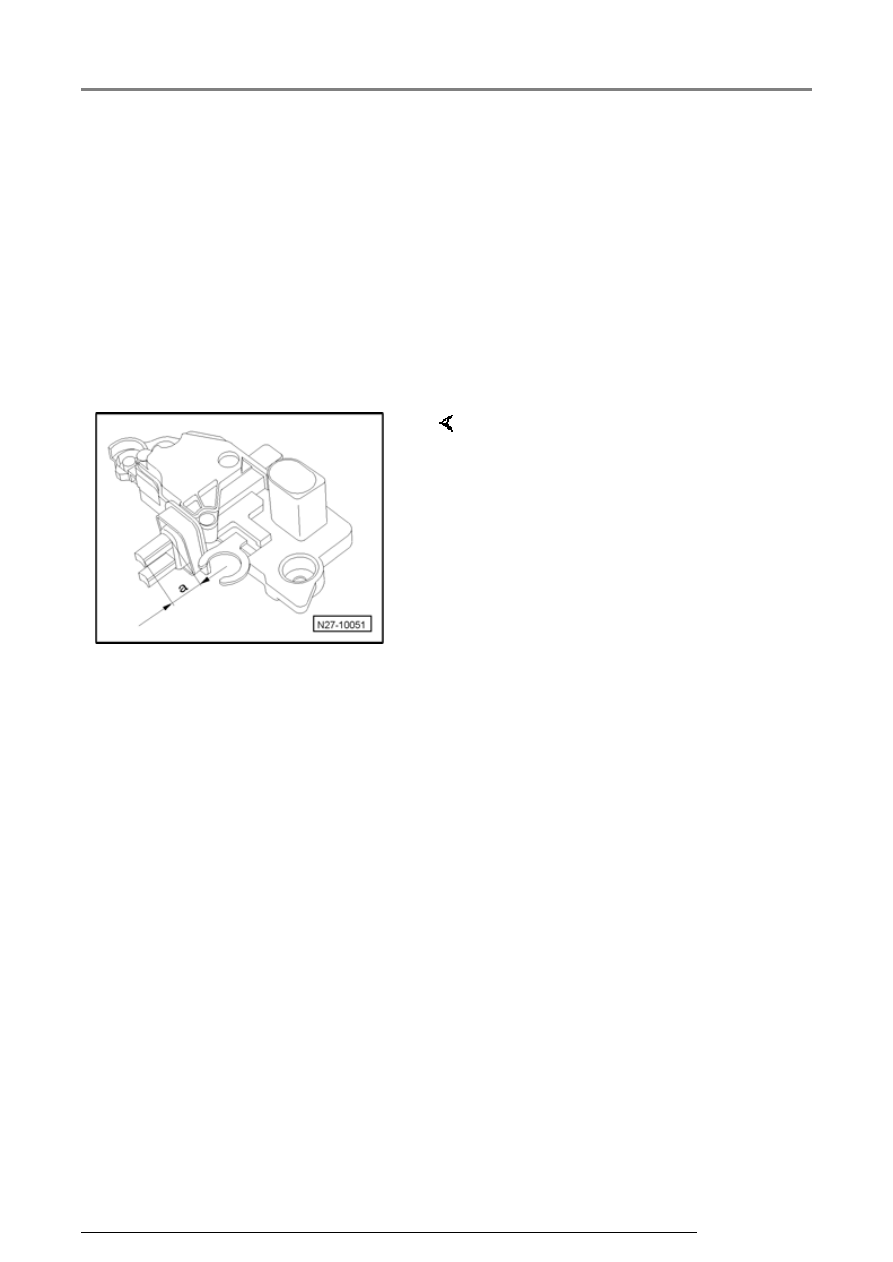

Generator (GEN) carbon
brushes, checking







Note:





Carbon brushes are integrated with
the Voltage Regulator (VR) and
cannot be replaced or serviced
separately. Where carbon brushes
malfunction or are worn beyond the
wear limit, replace complete Voltage
Regulator (VR).

     Length of new carbon brushes - a- =

12mm

Wear limit = 5mm

Carbon brush tolerance to one
another = +1mm

Generator (GEN) through 04.99

13/2/2005

27-76







Generator (GEN) from 05.99





General information





   Compact generators are installed beginning with

m.y. 2000. These units have new structures and
terminal assignments.



   External characteristics of new compact

generators that differ from the previously used
generators, include:





 modified Voltage Regulator (VR)





 oval, radially sealed connector mount for the 2-

pin connector housing in place of the previous,
angular 2-pin plug connection





 modified terminal assignments at connections





 Wiring Diagrams

Generator (GEN) from 05.99

13/2/2005

27-77







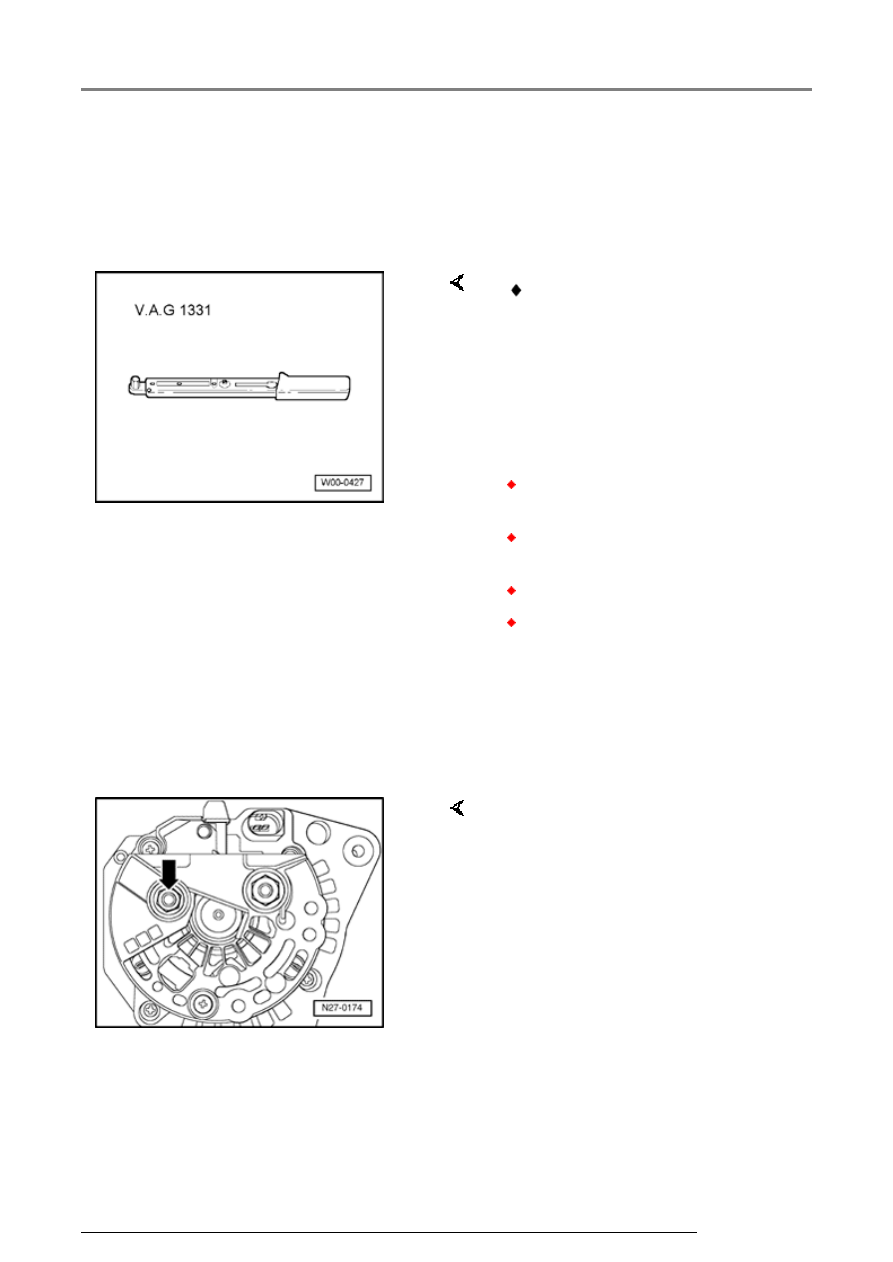

Generator (GEN) B+ & D+
connections, securing







Special tools and auxiliary items
needed



CAUTION!



If the B+ or D+ terminal nut is not
torqued as specified, the
following may result:



Note:

Screw connection for the B+ wire at
compact generator is labeled B1+!

 VAG 1331 Torque wrench (or

equivalent 5 - 50 Nm )



Battery will not be completely
charged





Vehicle electrical system
malfunctions





Danger of sparking





Damage to electronic
components and control
modules due to voltage spikes



     The tightening torque for the B+ wire

-arrow- securing nut is 15 Nm.

Generator (GEN) from 05.99

13/2/2005
