27-62







Starter, removing and installing







CAUTION!







Before beginning repairs on the electrical
system:









Obtain the anti-theft radio security code.









Switch off all electrical consumers.









Switch ignition off and remove ignition
key.









Disconnect negative ( - ) battery terminal.









When disconnecting and reconnecting
battery terminals, observe all applicable
Notes and torque specifications, as well as
instructions on performing OBD program
and electrical system function checks as
specified in this Repair Manual



Page 27-

39

 .

Starter

13/2/2005

27-63







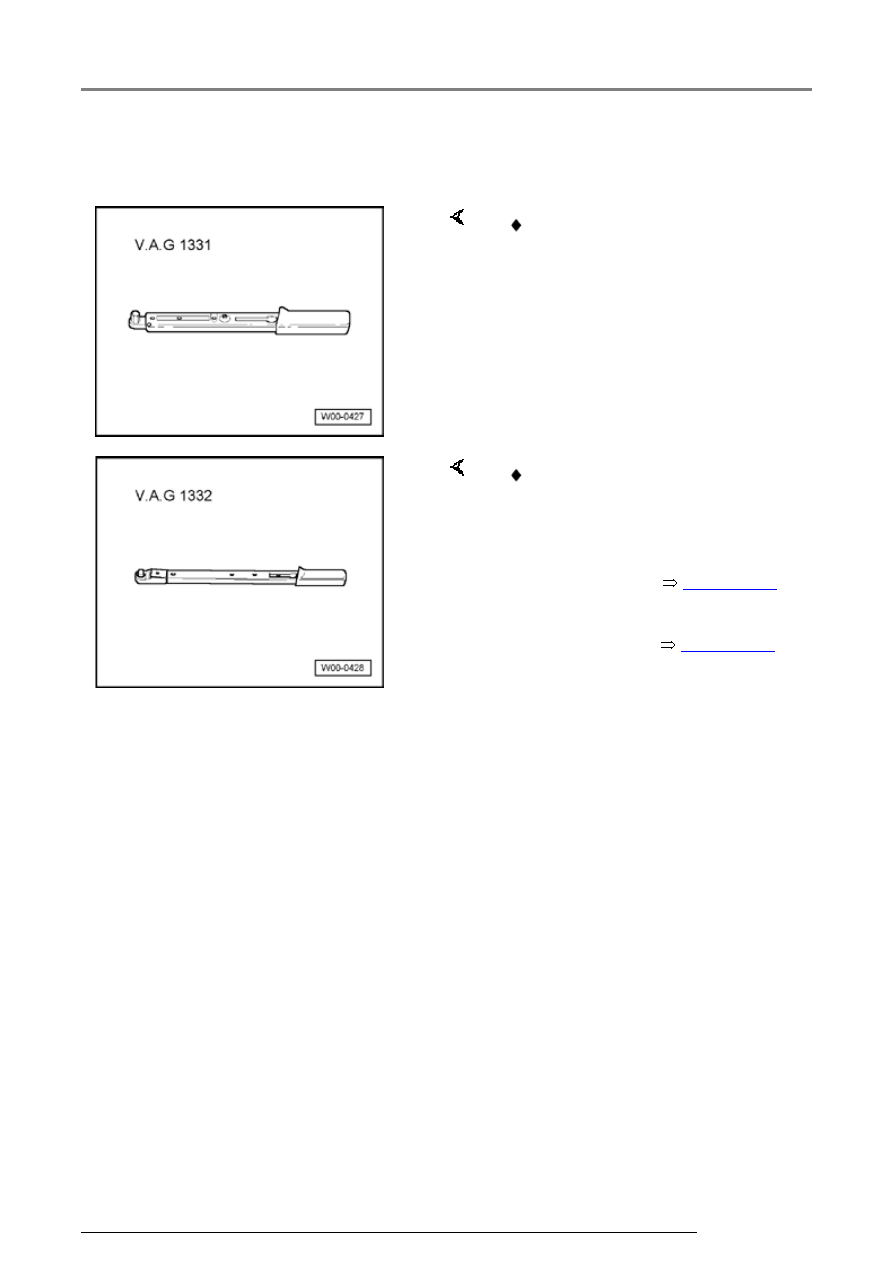

Special tools and auxiliary items
needed



 VAG 1331 Torque wrench (or

equivalent 5 - 50 Nm)



Vehicles with manual
transmission or automatic
transmission 01M



Page 27-64

 .

Vehicles with automatic
transmission 09A



Page 27-67

 .

 VAG 1332 Torque wrench (or

equivalent 40 - 200 Nm)

Starter

13/2/2005

27-64







Starter - vehicles with manual transmission
or automatic transmission 01M, removing





-  Remove battery with fastened fuse holder

Page 27-52

 .





-  Remove battery with clipped fuse holder

27-56

 .



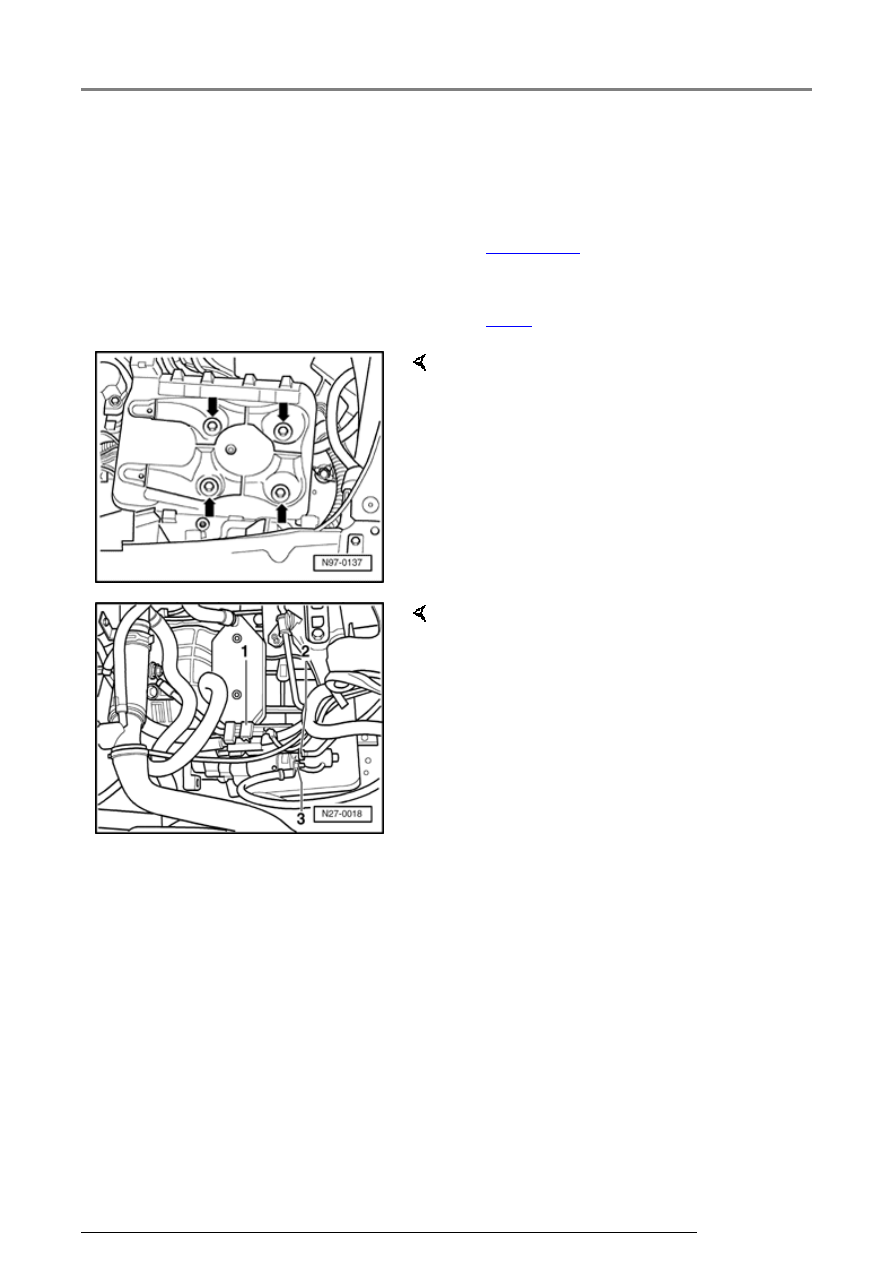

-  Remove bolts -arrows-and remove battery

carrier.



-  Disconnect electrical connection -1- and remove

from retainer.

-  Disconnect electrical connection at terminal 50

connector -2-.

-  Remove nut from solenoid terminal 30 wire

and remove cable.

-  Remove wiring from wiring guides.

-  Remove wiring guides.

Starter

13/2/2005

27-65





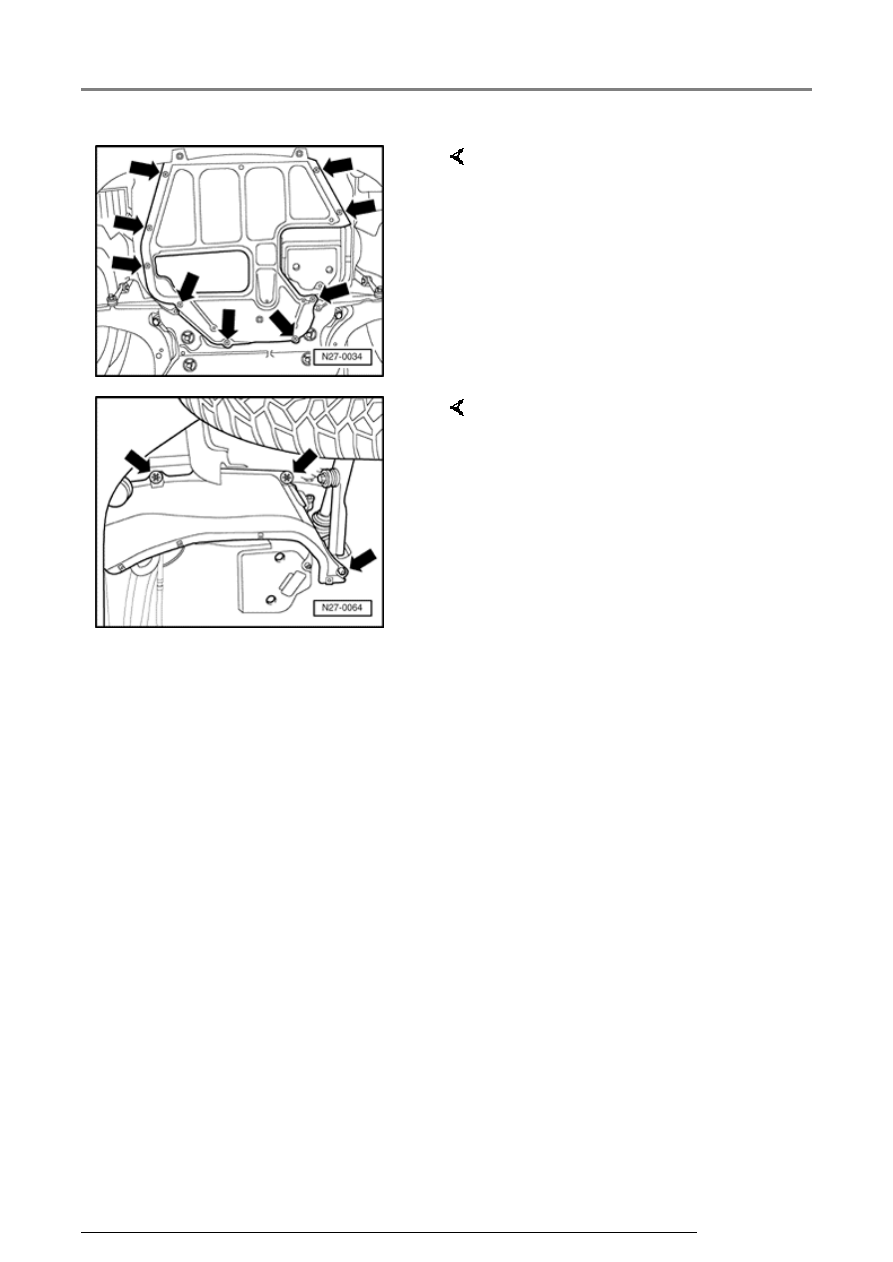

-  Remove bolts -arrows- and

remove middle cover of engine
compartment noise insulation.



-  Remove nut, unclip securing clips

-arrows- and remove left-hand
engine compartment section of
noise insulation.

-  Remove brackets/retainers for

power steering pressure
pipes/hoses and place to side.

Starter
