27-8







Visual check







WARNING!







Prior to handling or servicing batteries, read,
understand and observe the Warning and
Safety Measures for lead-acid batteries



Page 27-4

 .





   Prior to performing any measurements or tests,

perform a visual check of the battery and battery
terminals. Check for:





 Secure mounting of battery; must not be able to

move battery in mounting by hand.





 Cracked battery case and resulting corrosion

damage to surrounding area.





 Loose, damaged or corroded battery posts and

terminals. If terminals are loose, observe
battery terminal tightening torques



Page 27-

60

 .

Battery, checking

13/2/2005

27-9







WARNING!









An improperly secured battery can lead to
damage.









Excessive vibration due to an improperly
secured battery will reduce the battery
service life, and the battery hold-down
bracket could damage the battery housing
and lead to electrolyte leakage.









Ensure that all battery post/terminal
connections are securely installed and
tightened according to the torque value
specified in this manual.









Intermittent contact at battery terminals may
spark or cause electrical system
malfunctions.



Battery, checking

13/2/2005

27-10







Low maintenance batteries
with charge indicator (magic
eye), checking







WARNING!







Prior to handling or servicing
batteries, read, understand and
observe the Warning and Safety
Measures for lead-acid batteries



Page 27-4

 .







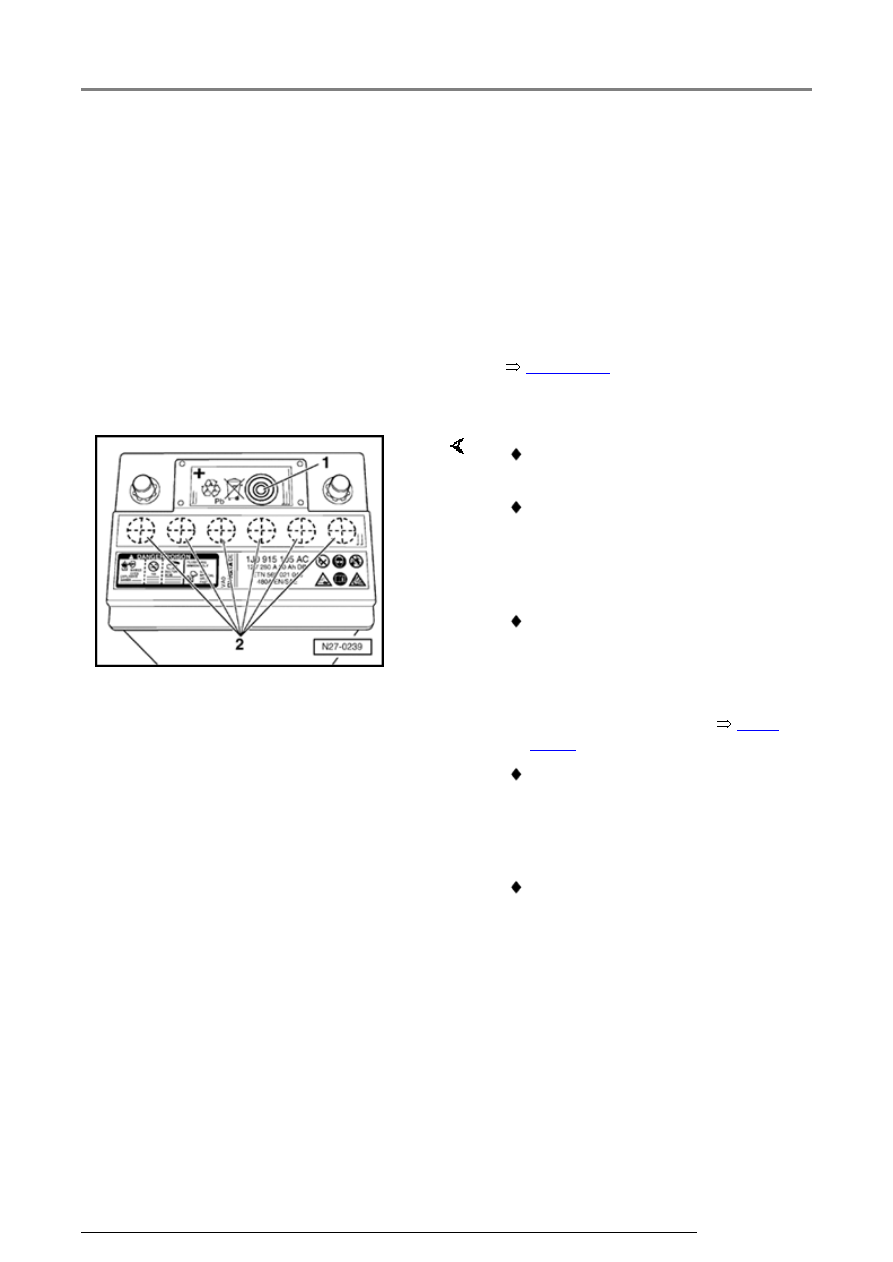

Identification



Notes:

 Battery cell caps -2- covered with

plastic foil.

 Charge indicator -1- displays

electrolyte level and charge
condition.

 As the charge indicator is located

in a single cell, the indication is
only valid for that cell. An exact
assessment of battery condition
should always be confirmed by
performing battery test



Page

27-30

 .

 If the charge indicator on

batteries in excess of 5 years old
are colorless, DO NOT attempt
to top and/or recharge battery.
Battery must be replaced.

 Air bubbles that occur normally

during battery charging (even
during vehicle operation) may
adversely affect charge indicator
reading. To obtain an accurate
reading, gently tap the charge
indicator with a screwdriver
handle or rock the vehicle in
order to displace any possible air
bubbles that have formed.

Battery, checking

13/2/2005

27-11







Charge indicator, readings





 Green

 sufficient charge (and

electrolyte level) OK





 Black

 no charge or

insufficient charge



Page 27-

34







 Colorless or yellow

 critically

low electrolyte level. Top up with
distilled water immediately



Page 27-14







Electrolyte level, checking





Special tools and auxiliary items
needed



WARNING!



The correct battery electrolyte
specific gravity is an important factor
in maintaining battery performance
and service life.

Insufficient electrolyte levels allow
cell plates to dry, resulting in a loss
of battery capacity (reduced output).
If the cell plates are not completely
submerged by electrolyte, (sulfuric
acid/water mixture) corrosion will
occur on the plates, plate bridges
and cell connector. Optimum battery
function is not possible under these

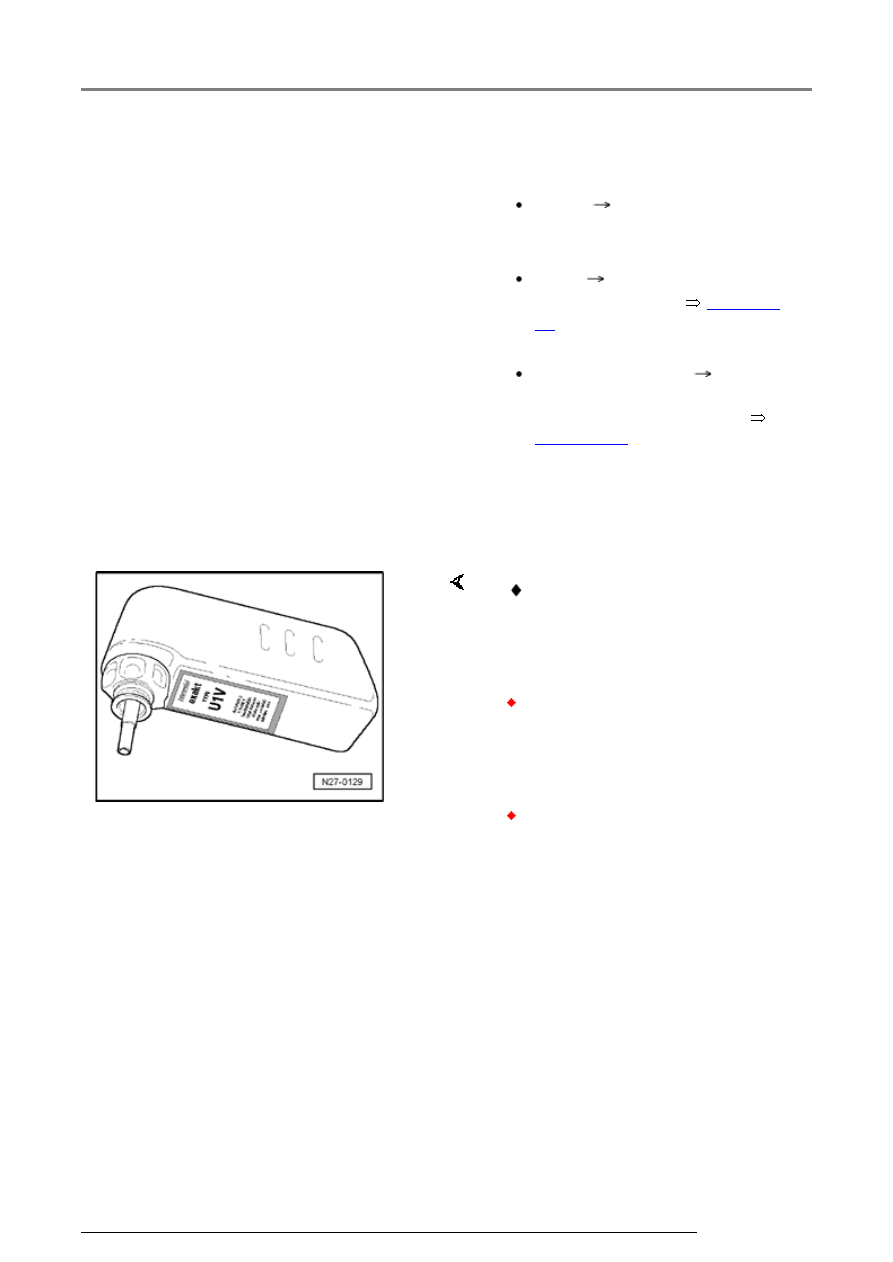

 VAS 5045 Battery filling bottle (or

equivalent)



When checking electrolyte level
with sealing caps removed,
illuminate the inside of the
battery housing/cells with a
flashlight.





Keep open flames and sparks
away.



Battery, checking
