Volkswagen Golf / Golf GTI / Jetta. Manual - part 96

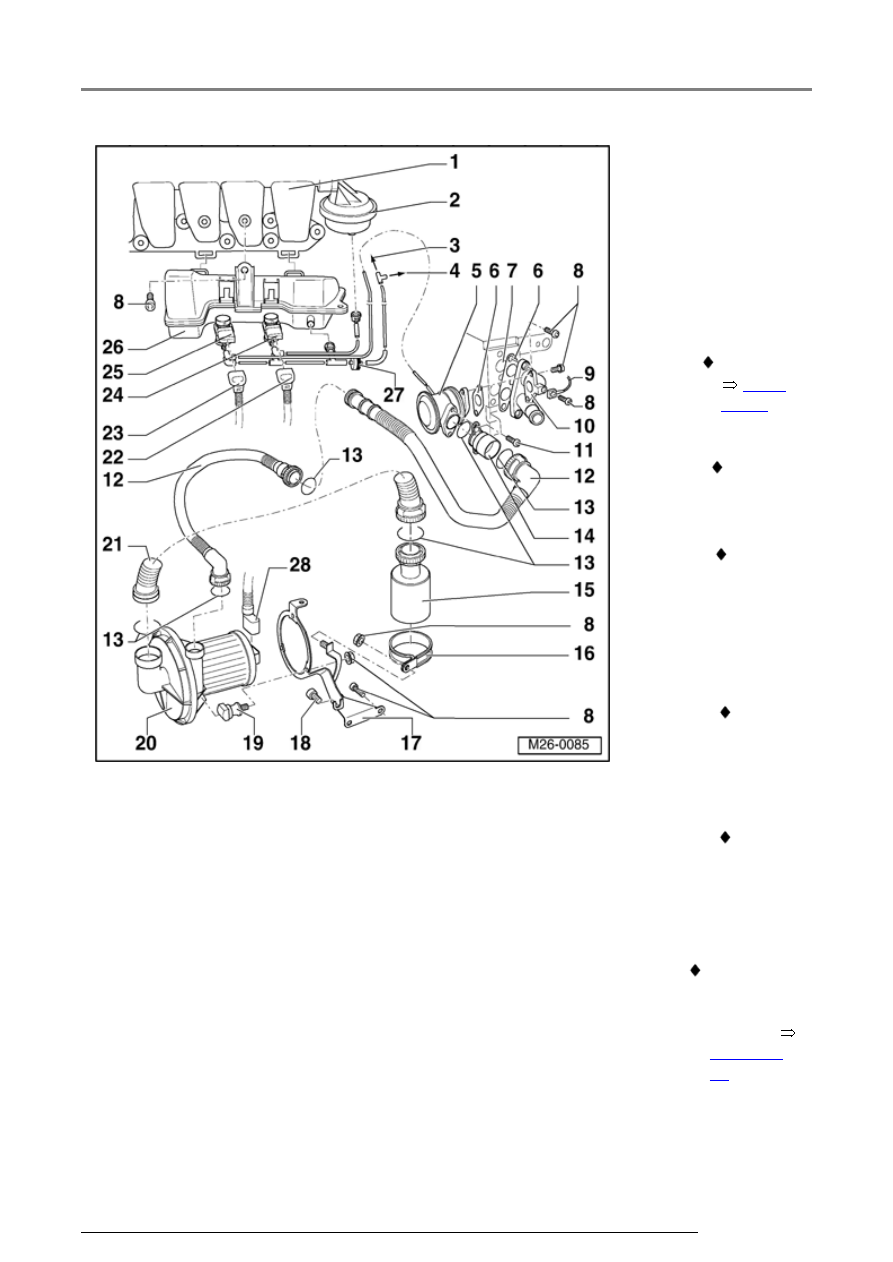

compartment)

1 - Intake

manifold

2 - Vacuum

actuator

 For

variable
intake
manifold
change-
over

Secondary air system

26-25





3 - To

intake
manifold

4 - To fuel

pressure
regulator

5 - Combi-

valve

 Checking



Page

26-41



6 - Gasket

 Replace

7 - Air

channel

 In

cylinder
head

8 - 8 Nm

9

-

Ground
connection

 Check

for
secure
seating

10 - Unions

 For

combi-
valve
and
coolant
hose

 Coolant

hose
connection
diagram



Page 19-
11



11 - 5 Nm

Secondary air system

26-26





12

-

Pressure
hose

 Check

seated
securely

 Press

together
at front
to
release

13 - O-ring

 Replace

if
damaged

14 - Union

15 - Air

cleaner

 Clean

if dirty

16

-

Retaining
clip

17 - Bracket

 For

secondary
air pump
motor

 Secured

to oil
pan and
cylinder
block

18 - 20 Nm

19 - Rubber

bushing

Secondary air system

26-27





20

-

Secondary
Air
Injection
(AIR)
pump
motor -
V101-**

 Checking



Page

26-38



21 - Intake

hose

 Check

for
secure
seating

 Press

together
at front
to
release

22

-

Connector

 Black,

2-pin

 For

intake
manifold
change-
over
valve

 Mark

connector
and
component
before
pulling
connector
off.

23

-

Connector

 Black,

2-pin

Secondary air system
