17-13

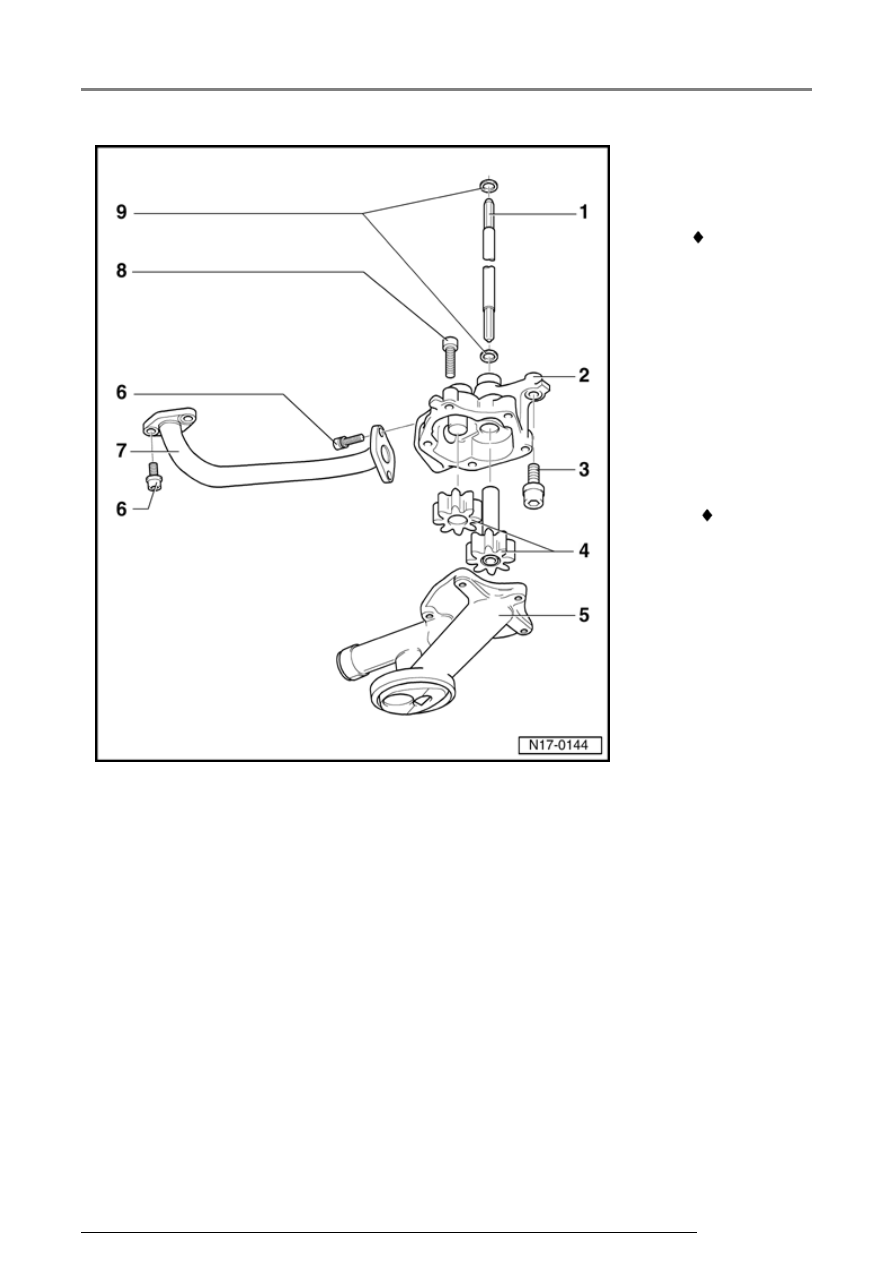

7 - Oil

pressure
pipe

 Coat

cylinder
block and
oil pump
housing
with
sealing
compound
AMV 188
001 02

8 - 8 Nm

9 - Seal

 Replace

if
damaged

Lubrication system components, servicing

17-14





Special tools and equipment

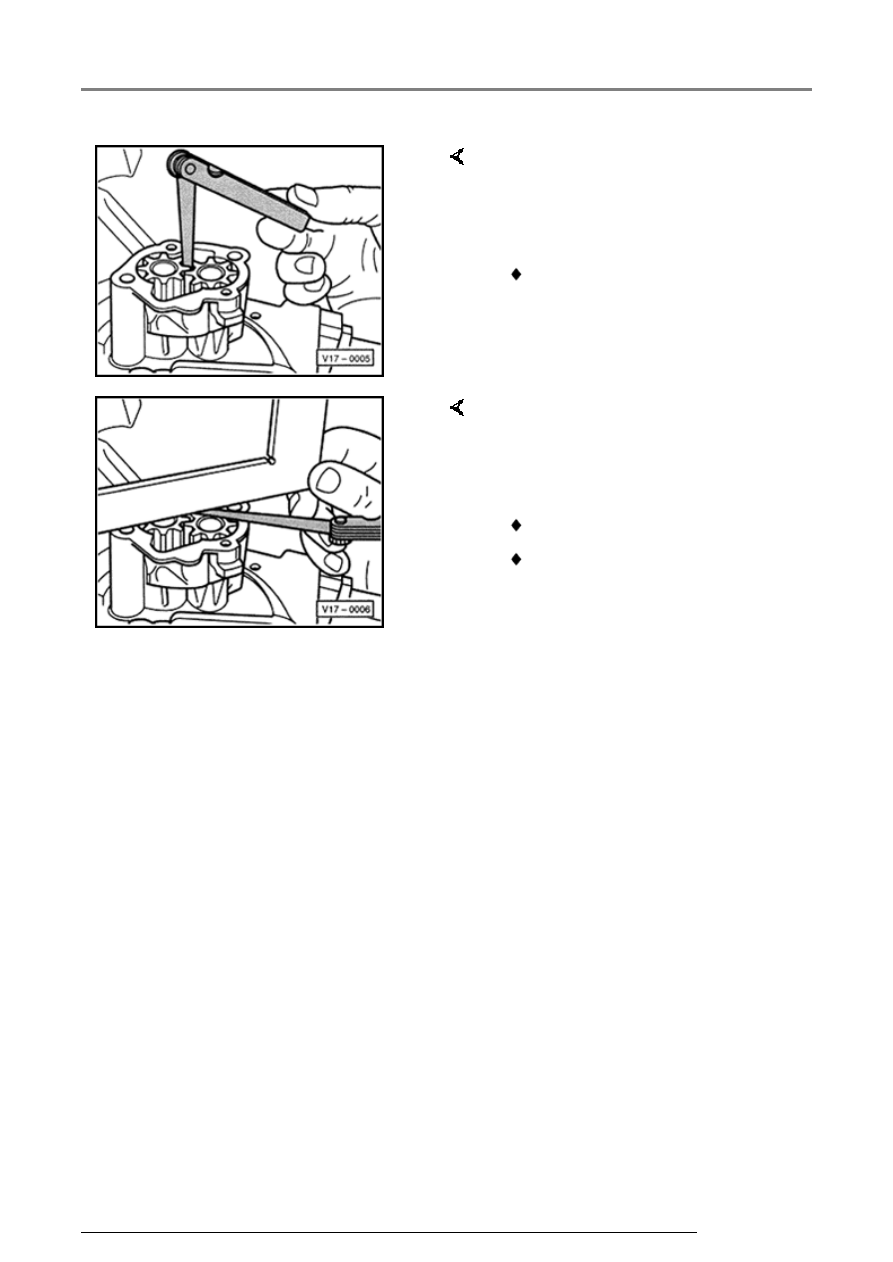

Fig. 1

Checking oil pump
backlash

 Feeler gauge

   Wear limit: 0.20 mm



Special tools and equipment

Fig. 2

Checking oil pump axial
clearance

 Straight edge

 Feeler gauge

   Wear limit: 0.10 mm

Lubrication system components, servicing

17-15







Oil pan, removing and installing





   Special tools and equipment





 VAG 1331 Torque wrench (5...50 Nm)





 D 176 404 A2 Silicone sealing compound





 Hand drill with plastic brush attachment





 Flat scraper





 Protective goggles



   Removing





-  Remove center, left and right insulation trays:







Repair Manual, Body Exterior, Repair Group

50







-  Unscrew bracket for Secondary Air Injection

(AIR) pump motor -V101- from oil pan and from
cylinder block



Page 26-26

 , item - 17 -.





-  Drain engine oil.



   Note:



   Observe waste disposal regulations!





-  Remove oil pan.

Lubrication system components, servicing

17-16







-  If necessary loosen oil pan with light blows of a

rubber mallet.





-  Remove sealant residue from cylinder block with

a flat scraper.



Installing

Note:

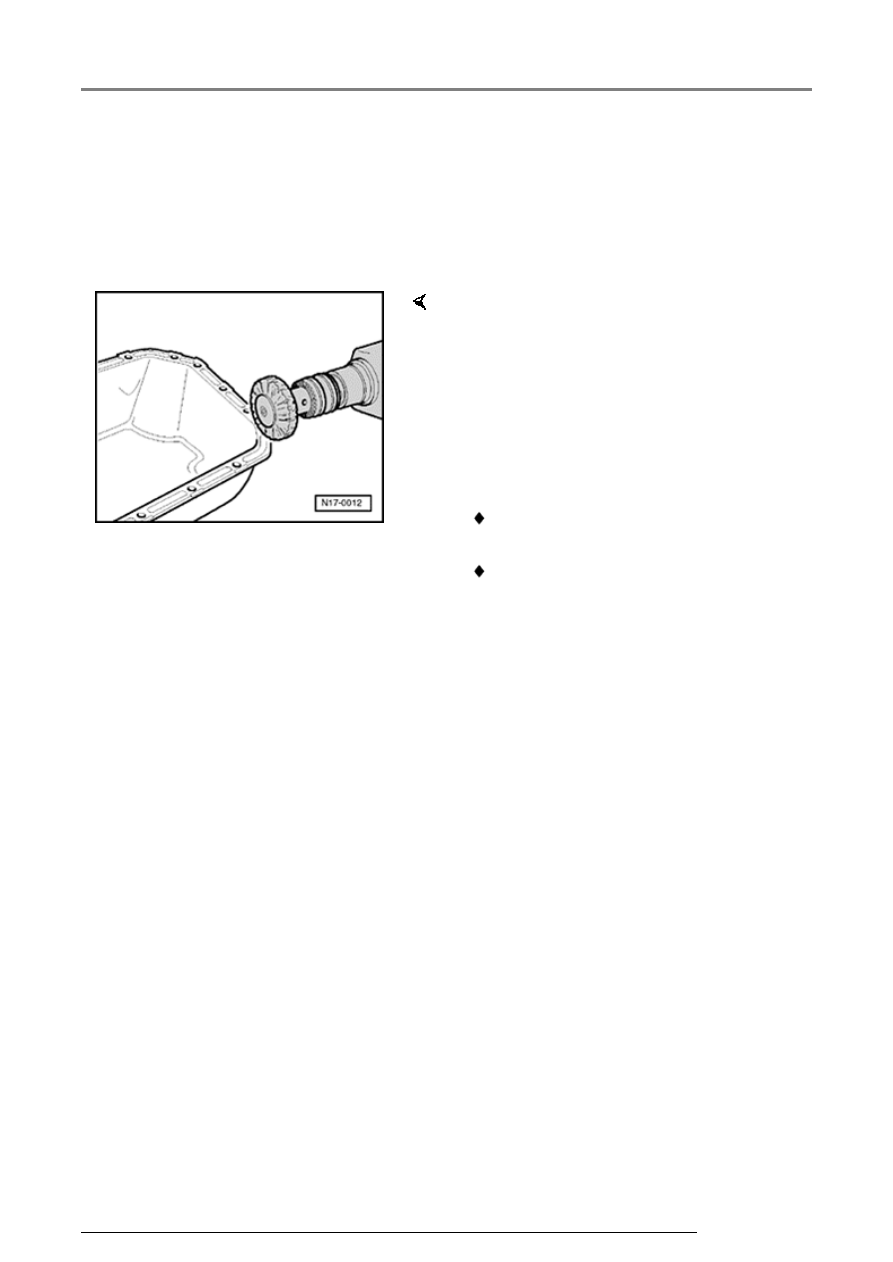

-  Remove sealant residue from pan with a rotating

brush, e.g. a hand drill with a plastic brush
attachment (wear protective goggles).

-  Clean sealing surfaces. They must be free of oil

and grease.

 Note the expiration date of the sealing

compound.

 Oil pan must be installed within 5 minutes of

applying silicone sealing compound.
