15-23







-  Adapting engine control module to throttle valve

control module:







Repair Manual, 2.8 Liter VR6 4V Fuel Injection

& Ignition, Engine Code(s): BDF, Repair Group
24







-  Perform work sequence "Procedure after

interrupting voltage supply":







Repair Manual, 2.8 Liter VR6 4V Fuel Injection

& Ignition, Engine Code(s): BDF, Repair Group
24







-  Read readiness code:







Repair Manual, 2.8 Liter VR6 4V Fuel Injection

& Ignition, Engine Code(s): BDF, Repair Group
01







-  If DTC memory has been erased or engine

control module separated from permanent
positive supply, readiness code must be
generated again:







Repair Manual, 2.8 Liter VR6 4V Fuel Injection

& Ignition, Engine Code(s): BDF, Repair Group
01



Cylinder head, servicing

15-24





   Torque settings





Bolted connections

Torque

setting

Cylinder head cover to cylinder
head

8 Nm

Intake manifold to cylinder head

13 Nm

Intake manifold to support

23 Nm

Dipstick guide tube to intake
manifold

8 Nm

Cylinder head, servicing

15-25





Cylinder
head,
removing
and
installing



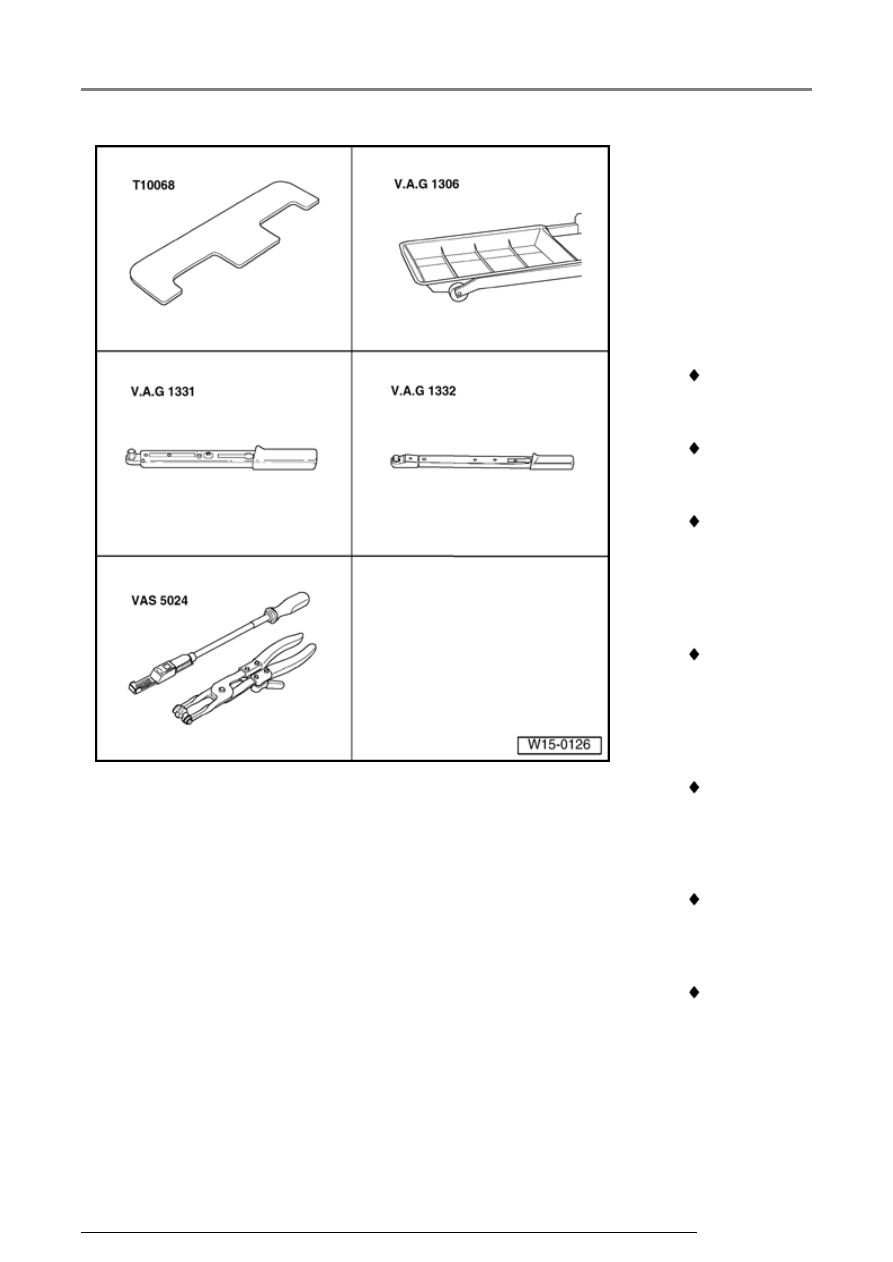

Special tools
and
equipment

 T10068

Camshaft
bar

 V.A.G

1306 Drip
tray

 V.A.G

1331
Torque
wrench
(5...50
Nm)

 V.A.G

1332
Torque
wrench
(40...200
Nm)

 VAS 5024

Assembly
tool for
spring-
type clips

 AMV 174

004 01
Sealing
compound

 AMV 188

001 01
Sealing
compound

Cylinder head, servicing

15-26





   Conditions





 The engine must only be warm to the touch.



   Removing





CAUTION!







When performing repair work, especially due
to the confined conditions in the engine
compartment, pay attention to the following:









Route all types of lines (e.g. for fuel,
hydraulics, EVAP system, coolant,
refrigerant, brake fluid and vacuum) as well
as electrical wiring so that the original
positions are restored.









Ensure sufficient clearance to all moving or
hot components.





   Note:



   All cable ties which are opened or cut open when

removing engine, must be replaced in the same
position when installing the engine.





-  Remove engine cover.





-  Check whether a coded radio is installed. If so,

obtain anti-theft coding.





-  With ignition switched off disconnect battery

Ground strap.
