15-9





Special tools and equipment

Fig. 1

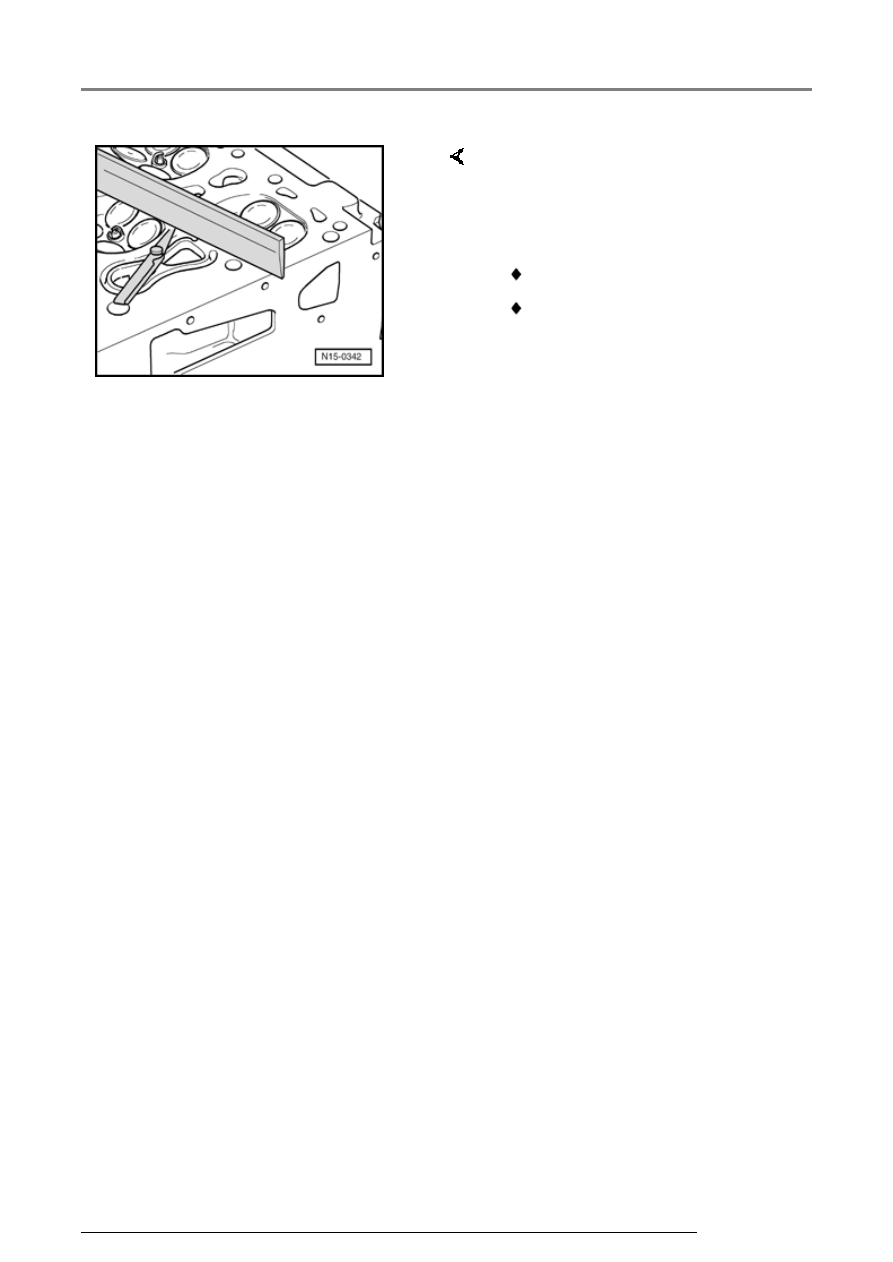

Checking cylinder head
for distortion

 Straightedge

 Feeler gauge

   Max. permissible distortion: 0.05

mm

Cylinder head, servicing

15-10





Special tools and equipment

Work sequence

Note:

When the cylinder head is installed
the holes in the cylinder head gasket
are only half visible.

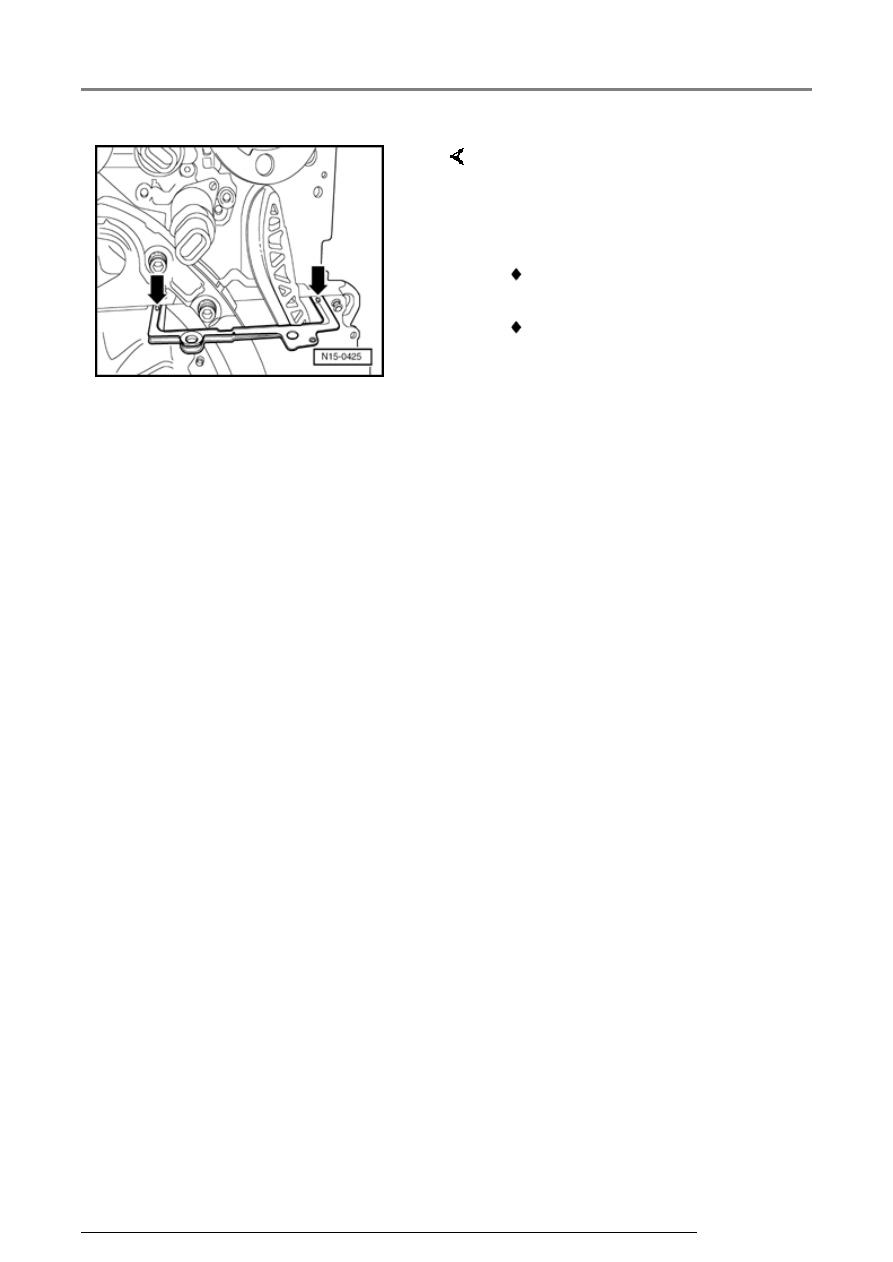

Fig. 2

Preparing cylinder head
gasket for installation

 AMV 174 004 01 Sealing

compound

 AMV 188 001 02 Sealing

compound

-  Clean old sealing compound from

3 mm holes in cylinder head
gasket (arrows).

-  Fill 3 mm holes in cylinder head

gasket with sealing compound
AMV 174 004 01. Coat sealing
surfaces on cover and seal
flywheel/drive plate flange with
sealing compound AMV 188 001
02. Install cover immediately.

Cylinder head, servicing

15-11





Cover,
removing and
installing





Repair

Manual, 2.8 Liter
VR6 4V Fuel
Injection &
Ignition, Engine
Code(s): BDF,
Repair Group 01



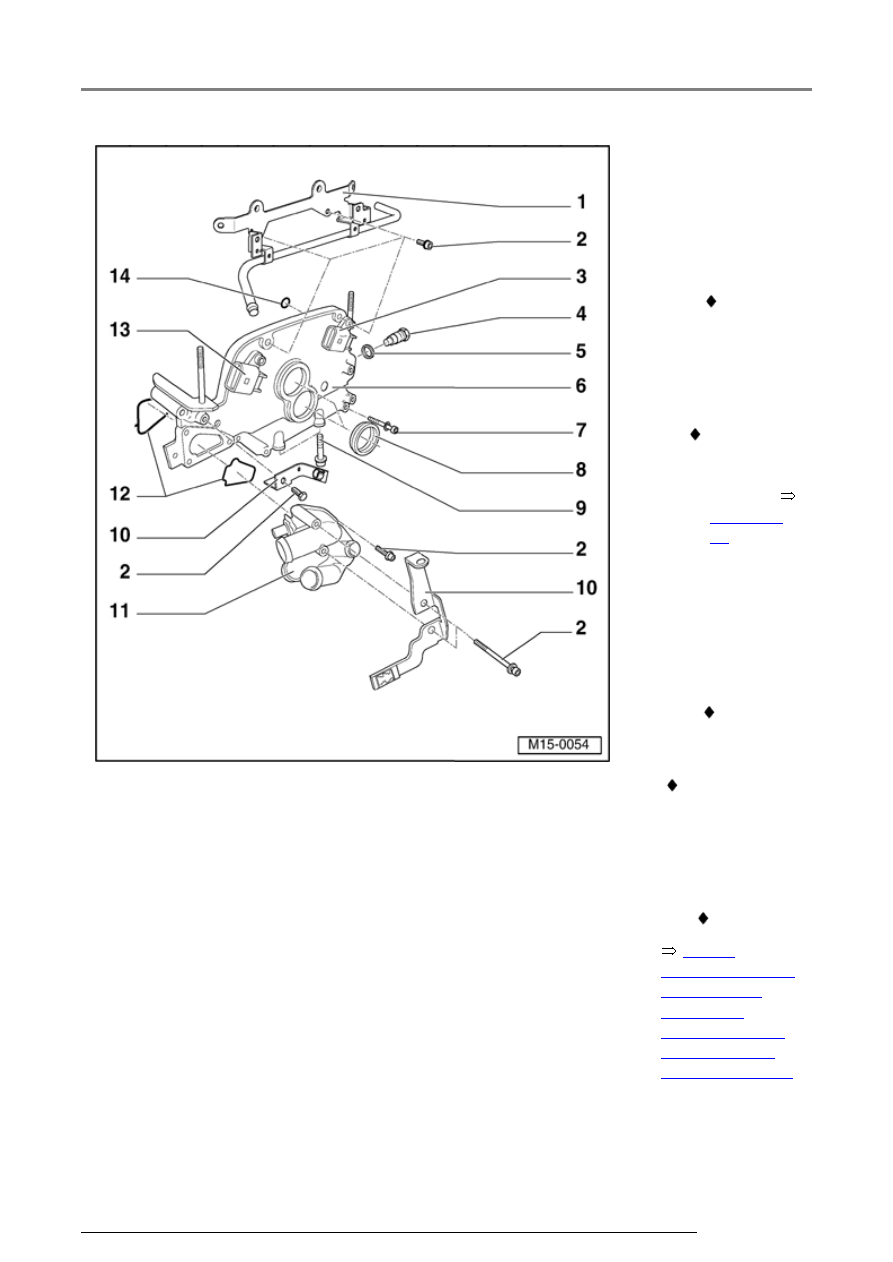

1 - Cable

guide

 For

coolant
hoses
and
wiring
harness

 Coolant

hose
connection
diagram



Page 19-
11



2 - 8 Nm

3 - Camshaft

Position
(CMP)
sensor 2-
G163-

 For

exhaust
camshaft

 Mark

connector
and
component
before
disconnecting

 Checking:

4 - Chain

tensioner,
40 Nm

Cylinder head, servicing

 For

camshaft
roller
chain



Page 15-
4

 , item -

11 -

 Turn

engine
over only
when
chain
tensioner
is
installed

Cylinder head, servicing
