Volkswagen Система VAS 5051B / VAS 5051B GVO. Руководство - часть 78

7-5

A5E00330068/011

Ведомые функции

Смена режима работы

При переходе в режим «Ведомый поиск неисправностей» учитываются уже прове-
денные идентификации. То же самое касается перехода из режима «Ведомый
поиск неисправностей» в режим «Ведомые функции».

Функции распечатки

Доступны следующие функции распечатки:

•

Дисплей (см. главу 3)

•

Протокол диагностики (см. главу 6.13)

•

Протокол функциональной проверки (глава 6.14)

•

Выбрать устройство вывода (см. страницу 3-8)

•

Ввести VIN-номер/номерной знак (см. страницу 3-8)

Функции распечатки соответствуют аналогичным функциям режима «Ведомый
поиск неисправностей».

7-6

A5E00330068/011

Ведомые функции

7.2

Ход ведомых функций

«Ведомые функции» вызываются из стартового окна при нажатии одноименной
кнопки.

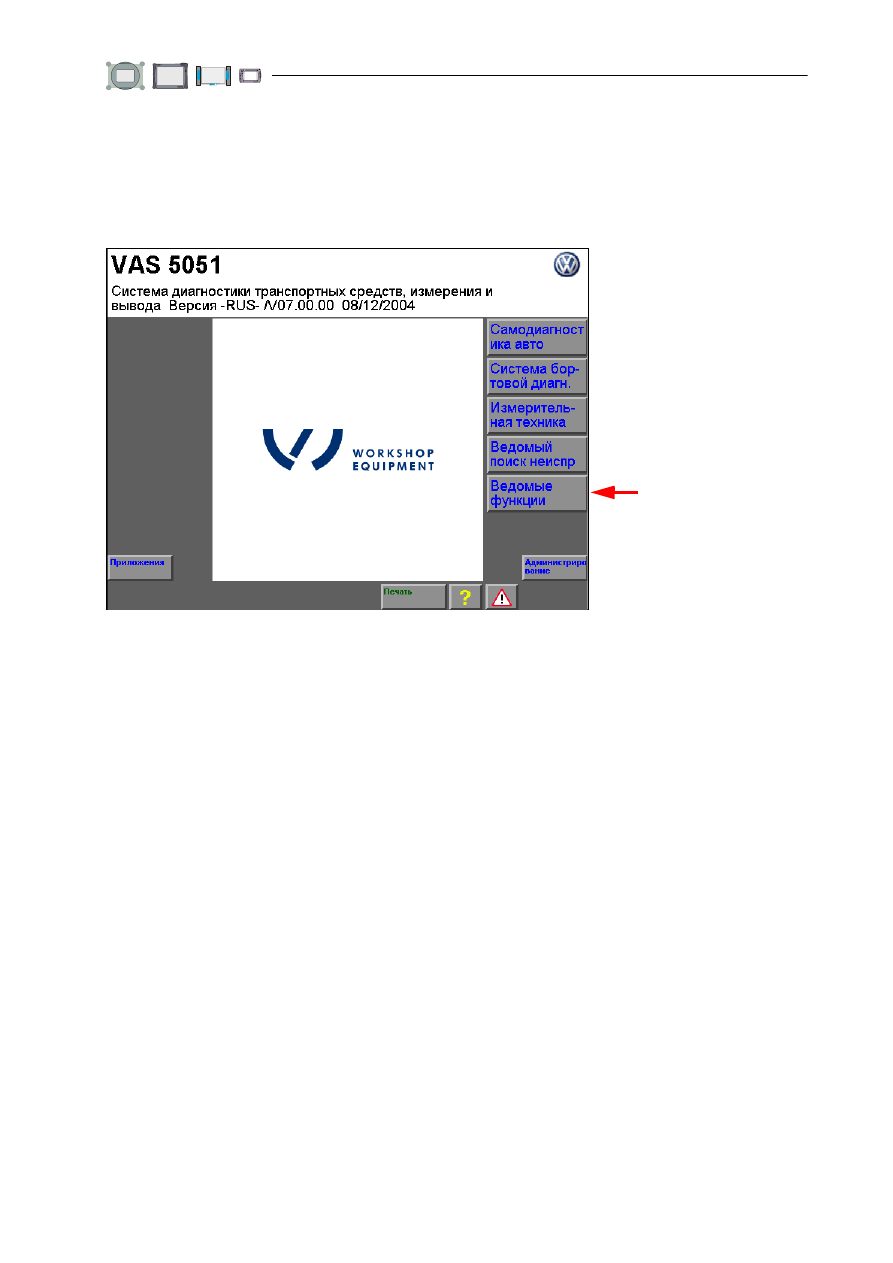

Рис. 7-2

Пуск ведомых функций

Он начинается, как и в режиме «Ведомый поиск неисправностей» (глава 6.4),
с выбора марки и определения основных признаков (тип, модельный год, моди-
фикация и буквенное обозначение двигателя) в автоматическом (диагностический
интерфейс шин данных) или ручном режиме.

После подтверждения идентификации автомобиля, возможно, придется ответить
на вопросы касательно вариантов оснащения. В следующем окне предлагаются
на выбор системы автомобиля (рис. 7-3).

7-7

A5E00330068/011

Ведомые функции

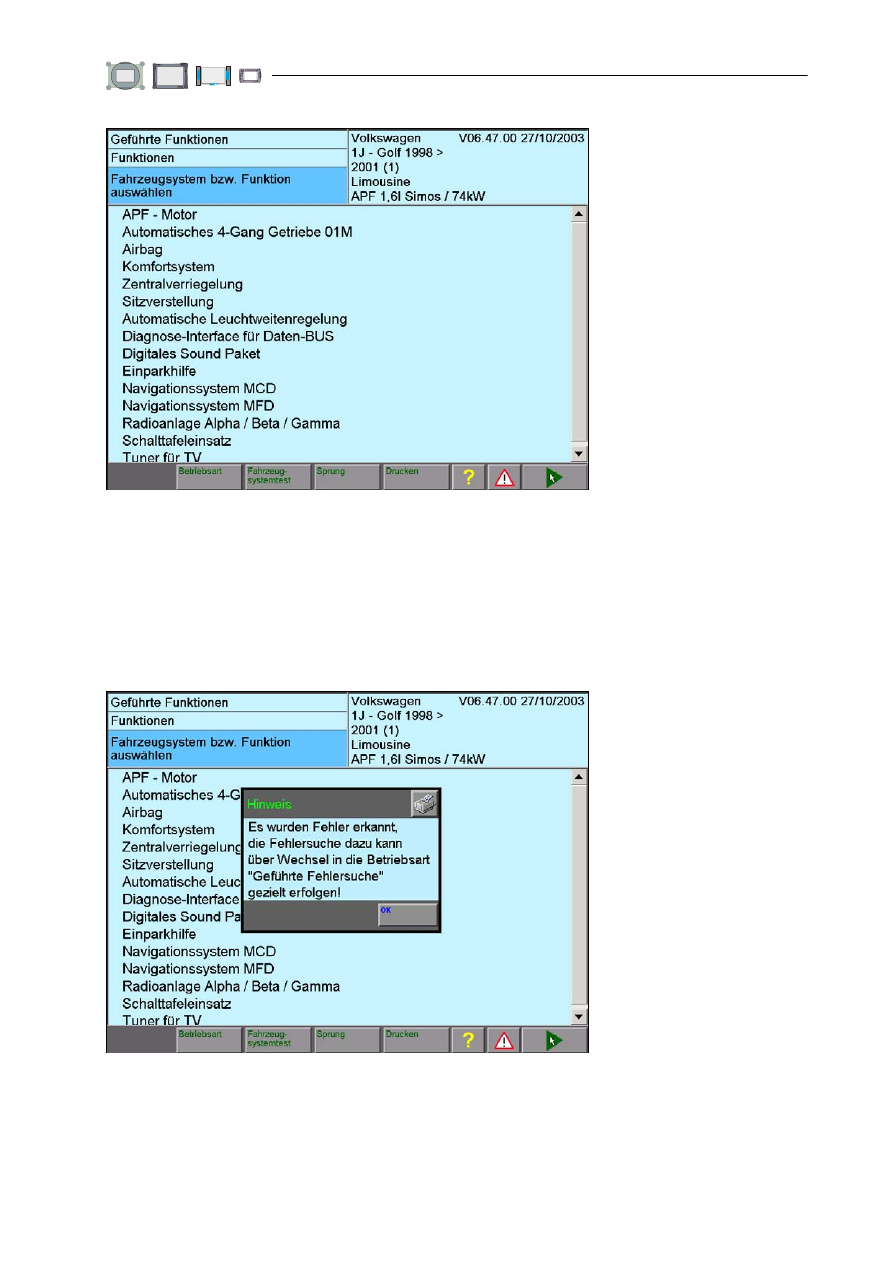

Рис. 7-3

Выбор системы автомобиля или функции

После выбора системы автомобиля тестер устанавливает связь с системой авто-
мобиля, чтобы ее идентифицировать, а затем считать информацию из памяти
неисправностей. Если в памяти неисправностей есть записи, то рекомендуется
«Ведомый поиск неисправностей». Он использует базу данных для установления
связей между записями в памяти неисправностей и узлами и поэтому может
автоматически сгенерировать план проверки.

Рис. 7-4

Записи памяти неисправностей по выбранной системе автомобиля

7-8

A5E00330068/011

Ведомые функции

Если Вы нажали кнопку «OK» (см.рис. 7-4) или, в зависимости от ситуации, ответили
на вопрос об имеющих место ➚ модификациях, отображаются имеющиеся у системы
автомобиля функции.

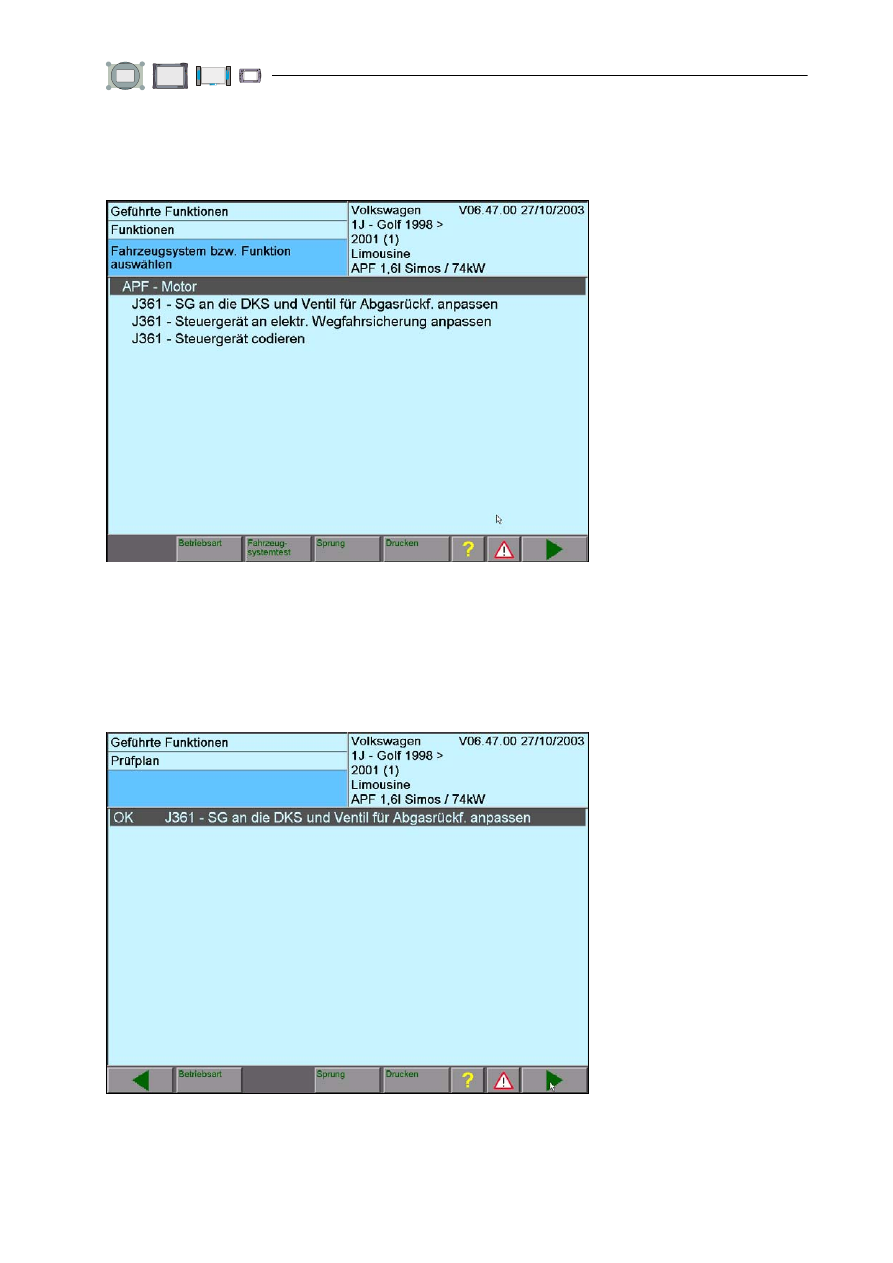

Рис. 7-5

Доступные на выбор функции для системы автомобиля

Выбрав функцию и нажав кнопку «Дальше», Вы перейдете в план проверки.
Отсюда можно провести соответствующую функциональную проверку, выполняю-
щую требования рабочих инструкций конкретных отделов сервисного обслужи-
вания. Процесс в плане проверки соответствует режиму «Ведомый поиск неис-
правностей» (см. главу 6.10).

Рис. 7-6

План проверки (после выполнения функции)
