Измерительная техника

5-5

A5E00330068/011

Калибровка

Функции мультиметра обеспечивают автоматическую самокалибровку. Она прово-
дится при однократном нажатии соответствующей кнопки. Если Вы меняете  вид
измерения, то калибровка проводится в новом выбранном виде измерения.
Калибровка происходит также при возвращении в режим «Измерительной техники»,
если с момента последнего перехода прошло более одного часа.
При необходимости калибровку можно провести вручную (см. кнопку «Калибровка»,
раздел 5.3.10).

5.3.1

Измерение постоянного и переменного напряжения

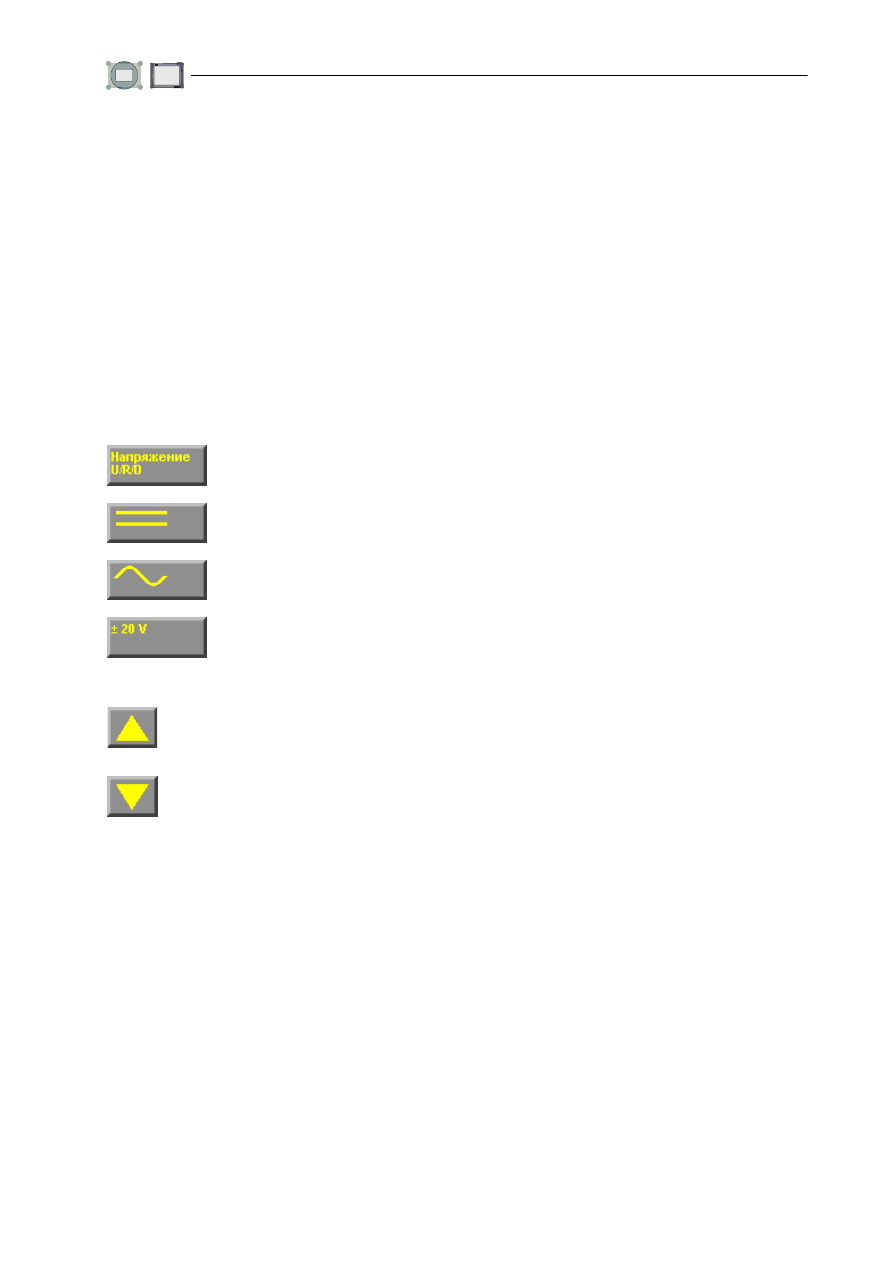

Нажмите кнопку «Напряжение U/R/D», чтобы вызвать измери-
тельную функцию «Измерение напряжения».

Нажмите кнопку «

=», чтобы вызвать вид измерений «Постоянное

напряжение» (макс. 50 В).

Нажмите кнопку «~», чтобы вызвать вид измерений «Переменное
напряжение» (макс. 40 В).

На экране нажмите поле диапазона измерения, чтобы переключиться
из автоматического режима выбора диапазона измерения в ручной.
Повторное нажатие на область диапазона измерения снова активи-
зирует автоматический выбор диапазона измерения.
Нажмите эту кнопку, чтобы при ручном выборе диапазона
измере-
ния задать более высокий диапазон.
Нажмите эту кнопку, чтобы при ручном выборе диапазона
измере-
ния задать более низкий диапазон.

Цвет треугольников на кнопках выбора диапазона измерения
показывает возможность управления:

•

Желтый треугольник

⇒ изменение диапазона измерения

возможно

•

Черный треугольник

⇒ управление заблокировано

Измерительная техника

5-6

A5E00330068/011

Нажмите кнопку «Стоп-кадр», чтобы «заморозить» индикацию
значений измеряемой величины.

Циклическое повторение измерения останавливается, последняя
индикация сохраняется в неподвижности.

Еще раз нажмите кнопку «Стоп-кадр».

Циклическое повторение измерения запускается снова,
и продол-
жается индикация текущих значений.

Измерительная техника

5-7

A5E00330068/011

Дистанционное управление стоп-кадром

Нажмите кнопку на конце щупа измерительного кабеля, чтобы на расстоянии
запустить функцию «Стоп-кадр» во время измерения автомобиля.

С этого момента функция «Экстремальные значения» выбирает из циклически
отображаемых значений измеряемой величины текущие минимальное и макси-
мальное значения и в полосе измеренных значений помечает оба эти значения
двумя вертикальными штрихами. Штрихи экстремальных значений показывают
границы, в которых колеблются значения измеряемой величины.

Под штрихами отображаются вычисленные минимальное и максимальное зна-
чения измеряемой величины.

Экстремальные значения могут быть включены только при индикации значений
одной величины (но не при двух одновременных измерениях).

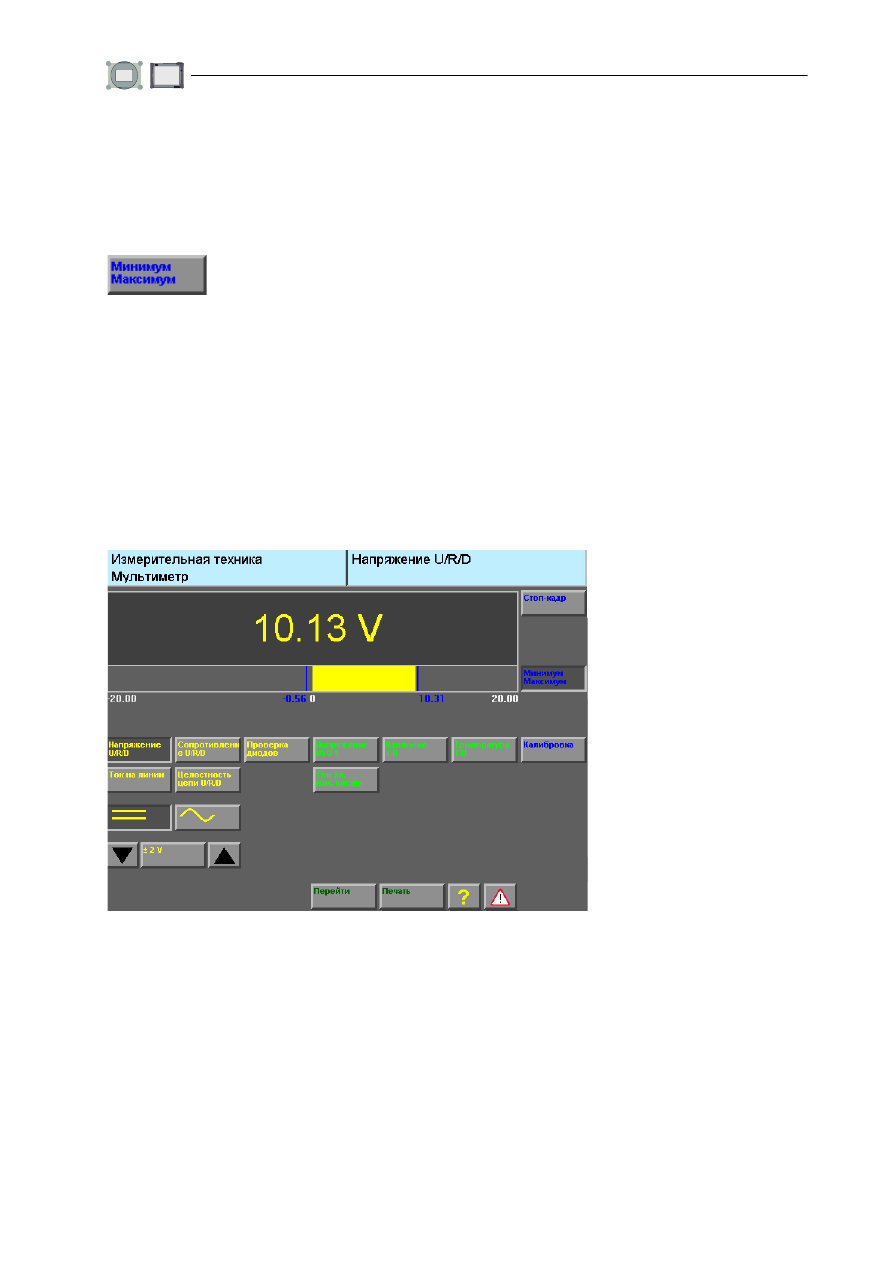

Рис. 5-3

Окно «Мультиметр», измерение напряжения

Во время индикации значений измеряемой величины нажмите
кнопку «Минимум Максимум», чтобы включить функцию
«Экстремальные значения».

Измерительная техника

5-8

A5E00330068/011

5.3.2

Измерение постоянного и переменного напряжения на линии

Остальные элементы этого окна идентичны элементам окон измерения постоян-
ного и переменного напряжения (см. раздел 5.3.1).

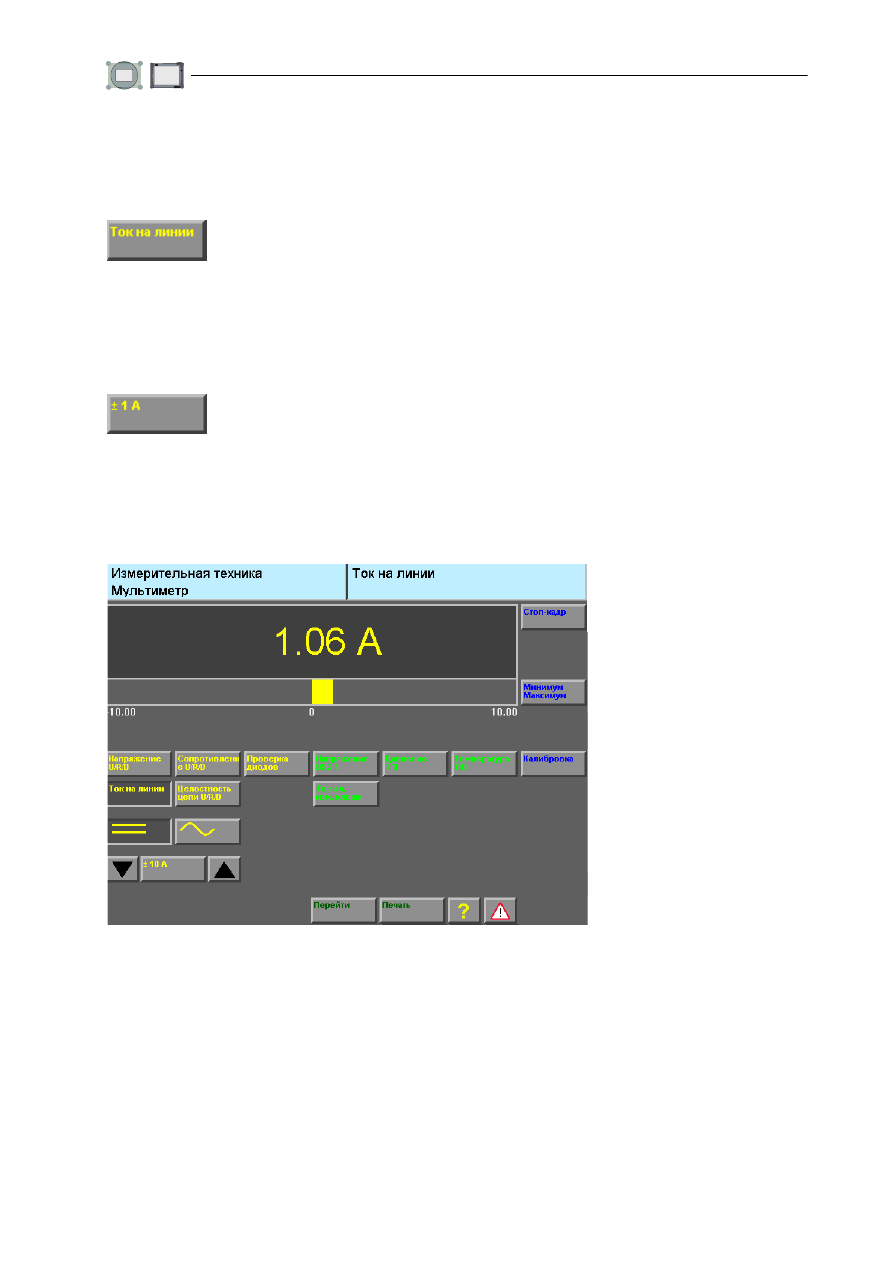

Рис. 5-4

Окно «Мультиметр», измерение силы тока

Нажмите кнопку «Ток на линии», чтобы вызвать измерительную
функцию «Измерение силы тока». В ней Вы можете измерять
силу тока до 2 А (VAS 5051B) или до 10 A (VAS 5051), причем
цепь размыкается, и тестер напрямую включается в качестве
амперметра (измерение на линии).

Только у VAS 5051 для этого нужно на тестере переключить
красную вилку кабеля U/R/D в розетку на 10 A.
На экране нажмите область диапазона измерения, чтобы пере-
ключиться из автоматического режима выбора диапазона изме-
рения в ручной. Повторное нажатие на область диапазона изме-
рения снова активизирует автоматический выбор диапазона
измерения.
