Техническое обслуживание и уход

5-3

Регулировка аккумулятора

В процессе изнашивания полезная емкость аккумуляторов уменьшается, и накап-
ливается погрешность измерения емкости для схемы зарядки. Чтобы компенси-
ровать этот процесс, время от времени следует проводить регулировку управления
аккумулятором. Тестер автоматически сигнализирует о необходимой периодич-
ности регулировки, что позволяет оптимизировать полезную емкость. В настоящее
время планируется программное обеспечение для калибровки аккумулятора,
начиная с базового компакт-диска V07.10.

5.2.3

Замена аккумулятора

Номер заказа и контактные данные для получения этой быстроизнашивающейся
детали указаны в Список деталей VAS 5051B.

Для замены аккумулятора сделайте следующее:

1. Положите тестер экраном вниз на ровную, чистую поверхность.
2. Отверните четыре винта, которыми крепится крышка аккумуляторного отсека

(см. рис. 2-7, 10). Используйте для этого отвертку Torx T10.

3. Откиньте стойку вверх.
4. Подхватите крышку снизу в середине и снимите ее.
5. Аккумулятор фиксируется пенопластовой деталью. Чтобы освободить акку-

мулятор, отожмите пенопластовую деталь с правой стороны вверх, как показано
на рис. 5-1.

Осторожно!

Всегда заменяйте дефектный аккумулятор на новый аккумулятор. Запрещается

эксплуатировать прибор без аккумулятора, т.к. в случае перебоя подачи питания

может разрушиться инсталлированная операционная система.

Техническое обслуживание и уход

5-4

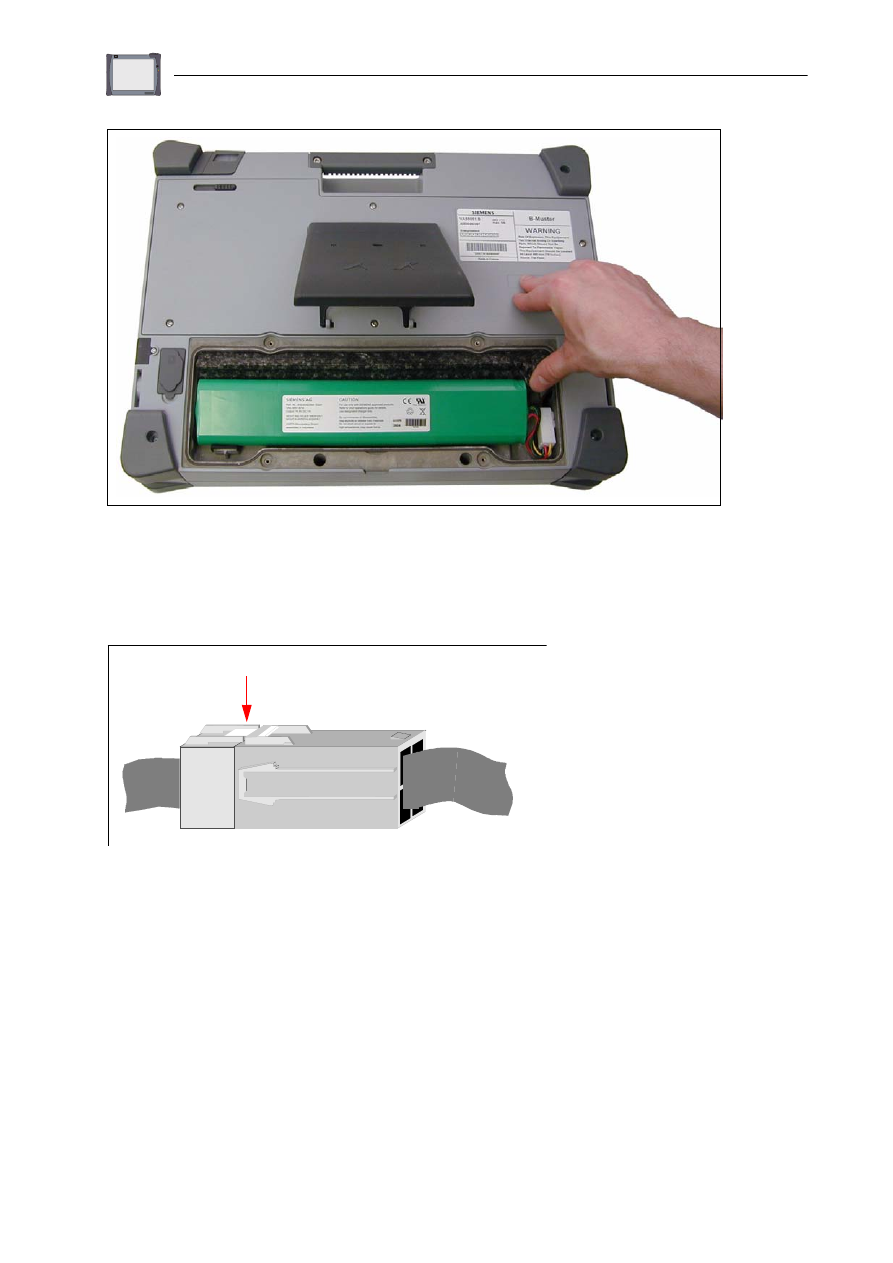

Рис. 5-1

Смена аккумулятора, вынимание аккумулятора из отсека

6. Разъедините штепсельное соединение на кабеле аккумулятора. Ногтем боль-

шого пальца прижмите вниз фиксирующую пружину в середине обоих частей
разъема и разделите штепсельное соединение, как показано на рис. 5-2.

Рис. 5-2

Замена аккумулятора, разъединение штепсельного соединения на кабеле
аккумулятора

7. Замените старый аккумулятор на новый.
8. Снова соедините части разъема. Штепсель должен зафиксироваться в розетке.
9. Снова смонтируйте все детали.  Осторожно: Не затягивайте винты слишком

туго!

Нажмите здесь

Техническое обслуживание и уход

5-5

5.2.4

Замена вентиляторов

Номер заказа и контактные данные для получения этой быстроизнашивающейся
детали указаны в Список деталей VAS 5051B.

Для замены обоих вентиляторов сделайте следующее:

Демонтаж:

1. Положите тестер экраном вниз на плоскую, чистую, свободную поверхность так,

чтобы в дальнейшем не повредить экран.

2. Отверните шесть винтов, которыми крепится крышка (см. рис. 5-3). Используйте

для этого отвертку Torx T10.
Один из винтов находится под стойкой. Соответствующая выемка позволяет
вывернуть винт, не убирая стойку.

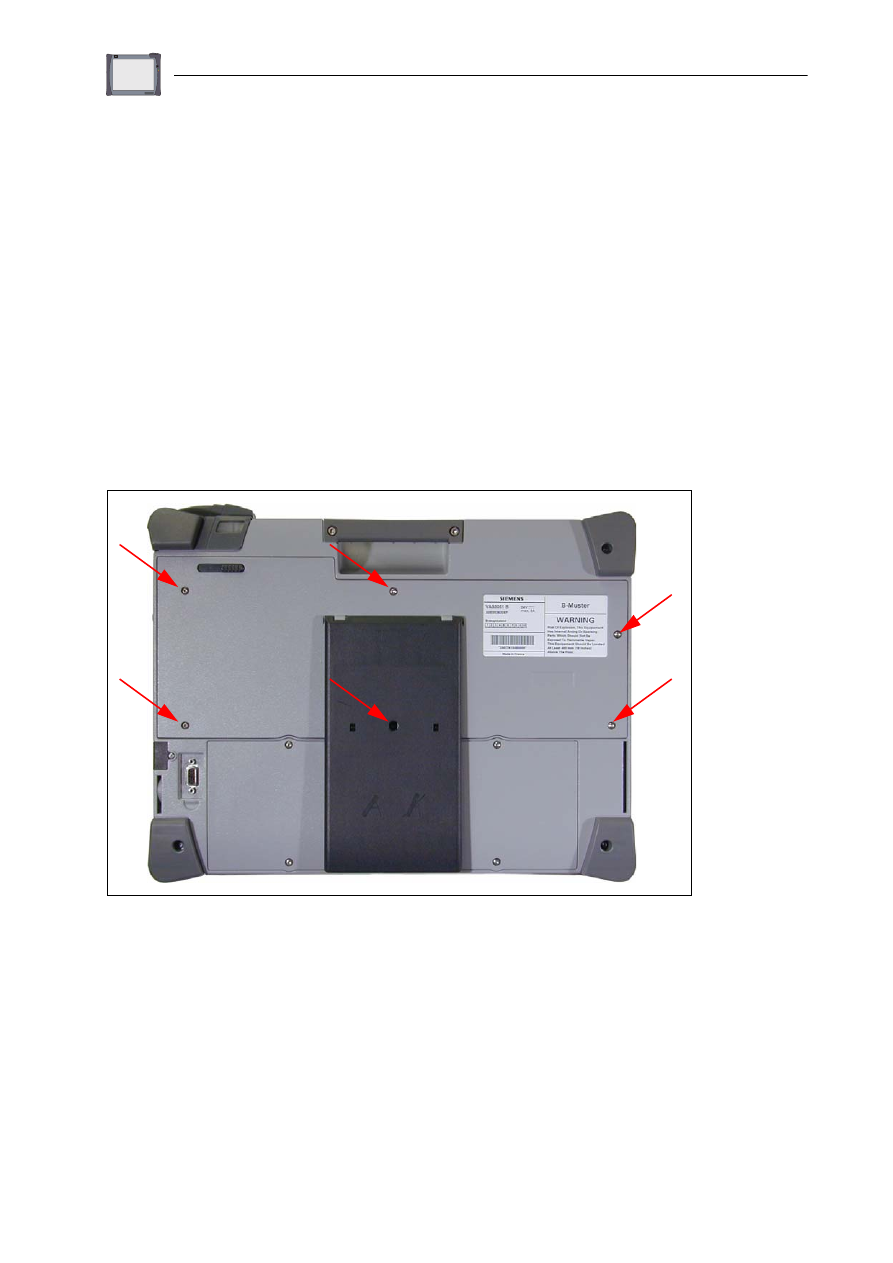

Рис. 5-3

Смена вентиляторов, снятие крышки

3. Снимите верхнюю крышку.
4. Снимите кабели питания с их мест и разъедините оба штепсельных соединения.
5. Теперь осторожно выньте сразу оба вентилятора из их установочного

положения.

6. Замените вентиляторы.

Техническое обслуживание и уход

5-6

Монтаж:

7. Держите оба вентилятора боковыми сторонами друг к другу.
8. Одновременно поместите их в установочное положение (см. рис. 5-4).
9. Восстановите штепсельные соединения и проведите кабели через пред-

назначенную для них выемку (см. рис. 5-5).

10. Прикрепите крышку обратно на тестер. Осторожно: Не затягивайте винты

слишком туго!

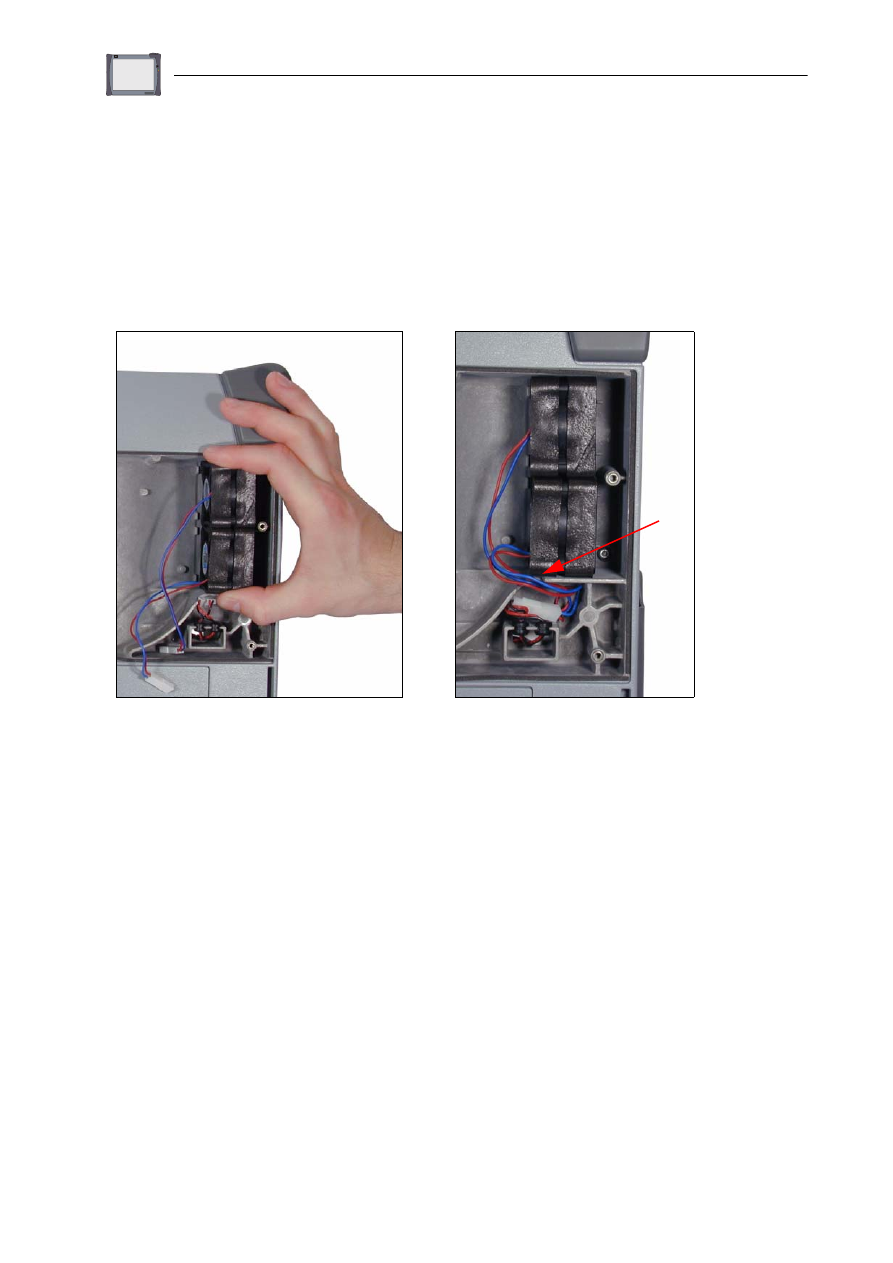

Рис. 5-4

Замена вентиляторов, монтаж

Рис. 5-5

Замена вентиляторов,
размещение кабелей
