68

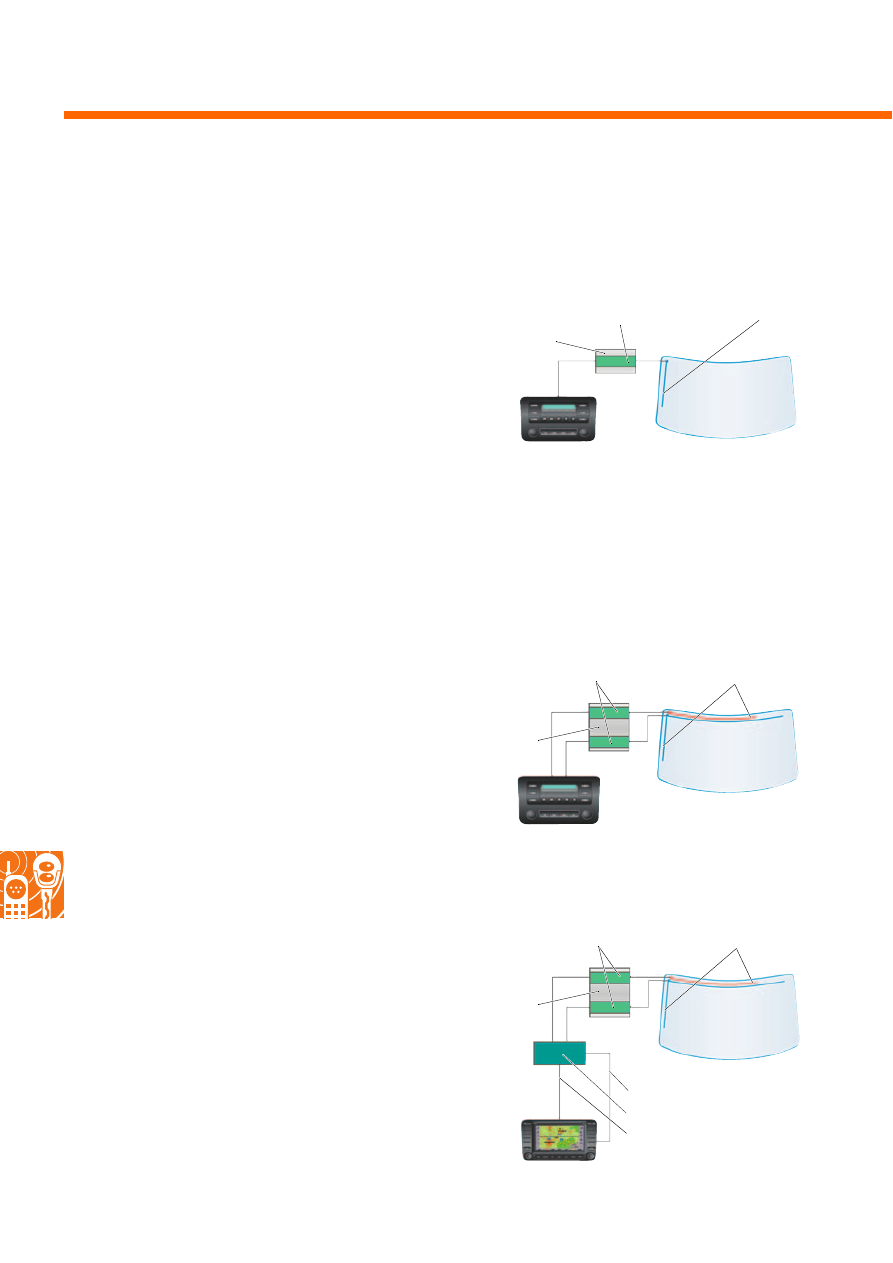

Радиоантенны

В зависимости от установленного на автомобиле Caddy радиооборудования применяются встроен&
ные в ветровое стекло антенны двух типов: одинарная антенна или комбинация из двух независимо
действующих антенн для системы Diversity.

Аудиосистема, телефон и навигационная система

Одинарная антенна

Для головного устройства R 100 используется
одинарная антенна с антенным усилителем.

Комбинация антенн для системы Diversity

Две независимо действующие антенны в сочетании с двумя приемниками системы FM&Diversity или с
блоком управления антеннами (при внешнем переключателе) позволяют существенно снизить поме&
хи при приеме радиосигналов, устраняя, например, шорохи и щелчки. Эти помехи особенно часто
возникают в населенных пунктах и в горах из&за отражения радиоволн от зданий и гор. Причиной
искажений является одновременный прием прямых и смещенных по времени отраженных сигналов.

2канальная система FMDiversity

Головное устройство RCD 300 имеет встроен&
ную систему FM&Diversity с двумя отдельными
приемниками. Приемники обрабатывают сиг&
налы, принимаемые через независимо действу&
ющие антенны, и вырабатывают на их базе
результирующий сигнал.

Блок управления переключателем
антенн

Расположенный в отдельном корпусе блок
управления переключателем антенн (J515) по&
зволяет подключить антенны системы Diversity
к радионавигационной системе RNS MFD&2.
Блок контролирует поступающие от антенн
сигналы и автоматически переводит прием на
антенну с наиболее сильным сигналом.

S328_156

S328_155

Антенный усилитель

Одинарная антенна

Антенны системы Diversity

Головное устрой&
ство RCD 300

Головное устрой&
ство R 100

Антенные усилители

S328_164

Блок управления переключателем антенн

Сигнал с подключенной антенны

Управляющий сигнал

Антенны системы Diversity

Радионавигационная система RNS MFD&2

Корпус

Корпус

Антенные усилители

Корпус
