LADA KALINA 1118. Каталог деталей и сборочных единиц - часть 13

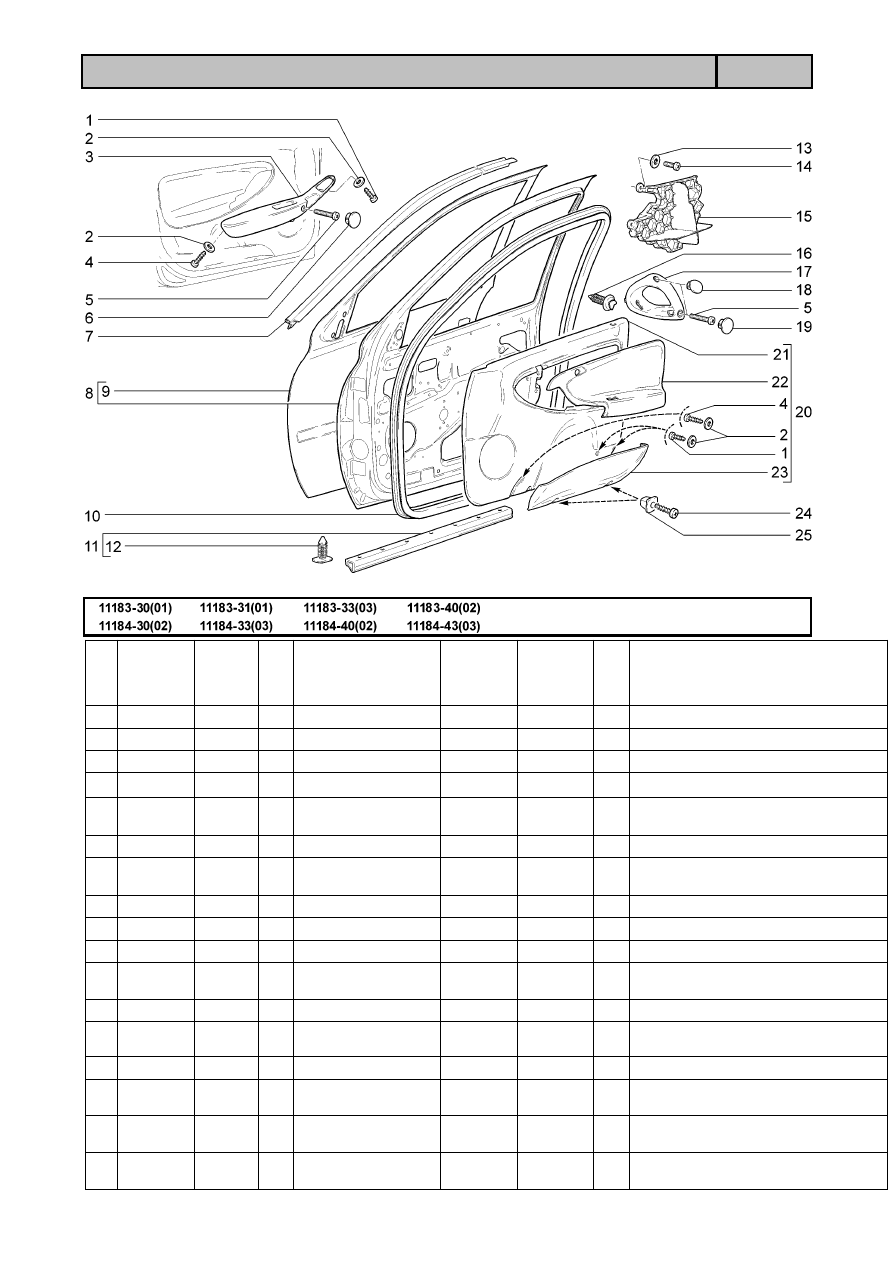

M35

Двери передние

M300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

00001007669001

5

Винт 3,6х9,5 самонарезающий

2

+

00001000519201

8

Шайба 4

3

+

11183610218300

(01)(02)

1

Ручка обивки передней двери левая

3

+

11186610218300

(03)

1

Ручка обивки передней двери левая

4

+

00001007669101

3

Винт 3,6х12,7 самонарезающий

5

+

00001003276801

3

Винт М6х30

6

+

11183610219500

1

Заглушка

7

+

11190610702000

1

Уплотнитель верхний правый

7

+

11190610702100

1

Уплотнитель верхний левый

8

+

11180610001400

1

Дверь передняя правая

8

+

11180610001500

1

Дверь передняя левая

9

11180610101400

1

Панель двери наружная правая

9

11180610101500

1

Панель двери наружная левая

10

+

11180610701810 ~

2

Уплотнитель проема передней двери

10

+

11180610701811 ~

2

Уплотнитель проема передней двери

11

+

11180610702800

2

Уплотнитель порога передней двери в
сборе

12

+

11180610706601

14 Кнопка

13

+

00001002644401

8

Шайба 6

14

+

00001003276201

8

Винт М6х16

15

+

11180610252310

2

Вставка

16

+

11180610205300

(01)(02

10,14)(03)

16 Кнопка

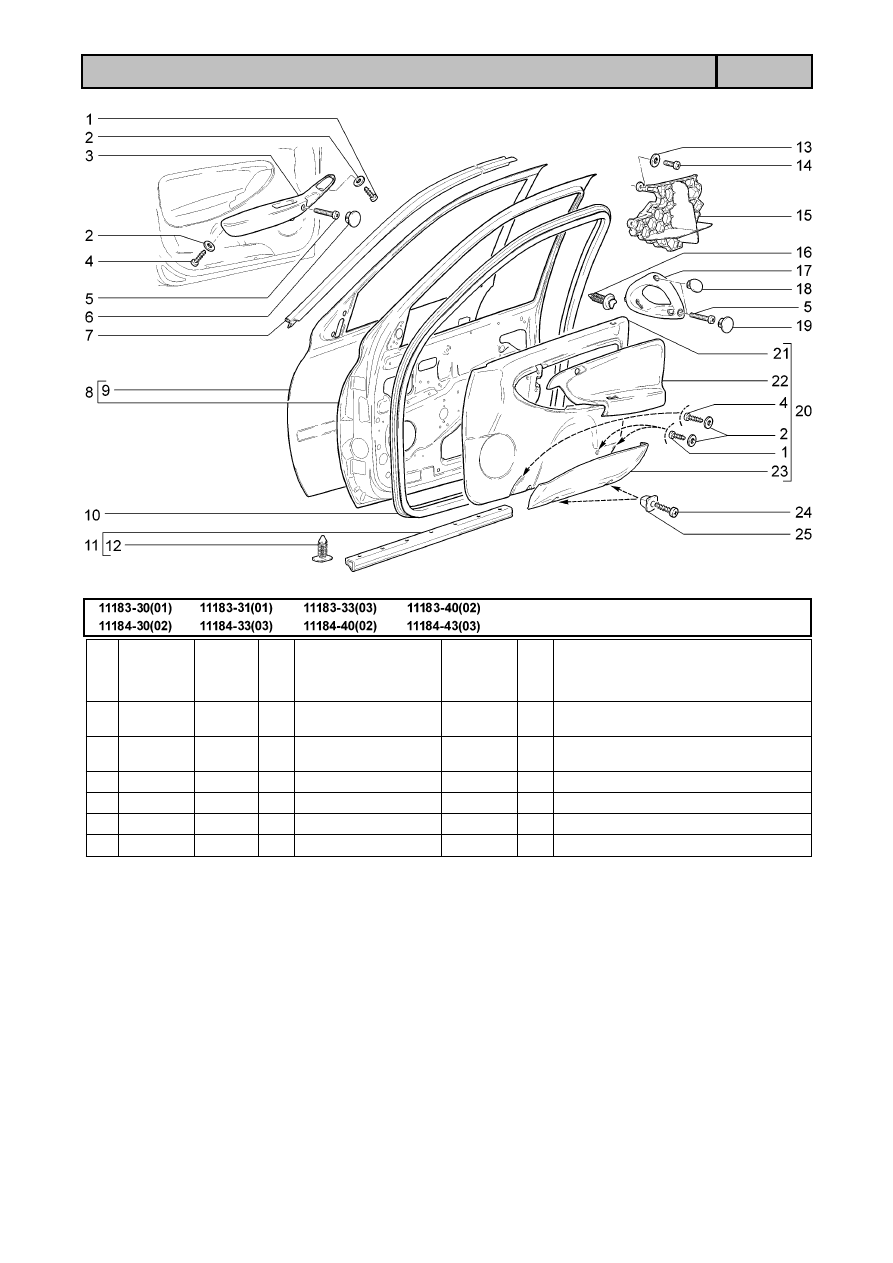

M36

Двери передние

M300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

16

+

21080610205300

(02)

16 Кнопка

17

+

11180620218200

1

Ручка обивки двери правая

18

+

11180620219200

1

Заглушка верхняя правая

19

+

11180620219400

1

Заглушка нижняя правая

20

+

11183610201200

(01)

(0210,14)

1

Обивка передней двери правая в сборе

20

+

11183610201210

(02)

1

Обивка передней двери правая в сборе

20

+

11183610201300

(01)

(0210/14)

1

Обивка передней двери левая в сборе

20

+

11183610201310

(02)

1

Обивка передней двери левая в сборе

20

+

11186610201220

(03)

1

Обивка передней двери правая в сборе

20

+

11186610201320

(03)

1

Обивка передней двери левая в сборе

21

11183610201400

(01)(02

10,14)

1

Обивка передней двери правая

21

11183610201410

(02)(03)

1

Обивка передней двери правая

21

11183610201500

(01)

(0210,14)

1

Обивка передней двери левая

21

11183610201510

(02)

1

Обивка передней двери левая

21

11186610201520

(03)

1

Обивка передней двери левая

22

11183610210400

(01)(02)

1

Накладка обивки передней двери
правая

22

11183610210500

(01)(02)

1

Накладка обивки передней двери
левая

M37

Двери передние

M300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

22

11186610210400

(03)

1

Накладка обивки передней двери
правая

22

11186610210520

(03)

1

Накладка обивки передней двери
левая

23

+

11180610202200

1

Карман передней двери правый

23

+

11180610202300

1

Карман передней двери левый

24

+

00001007670507

4

Винт 4,3х25,4 самонарезающий

25

+

21050681609600

4

Гайка

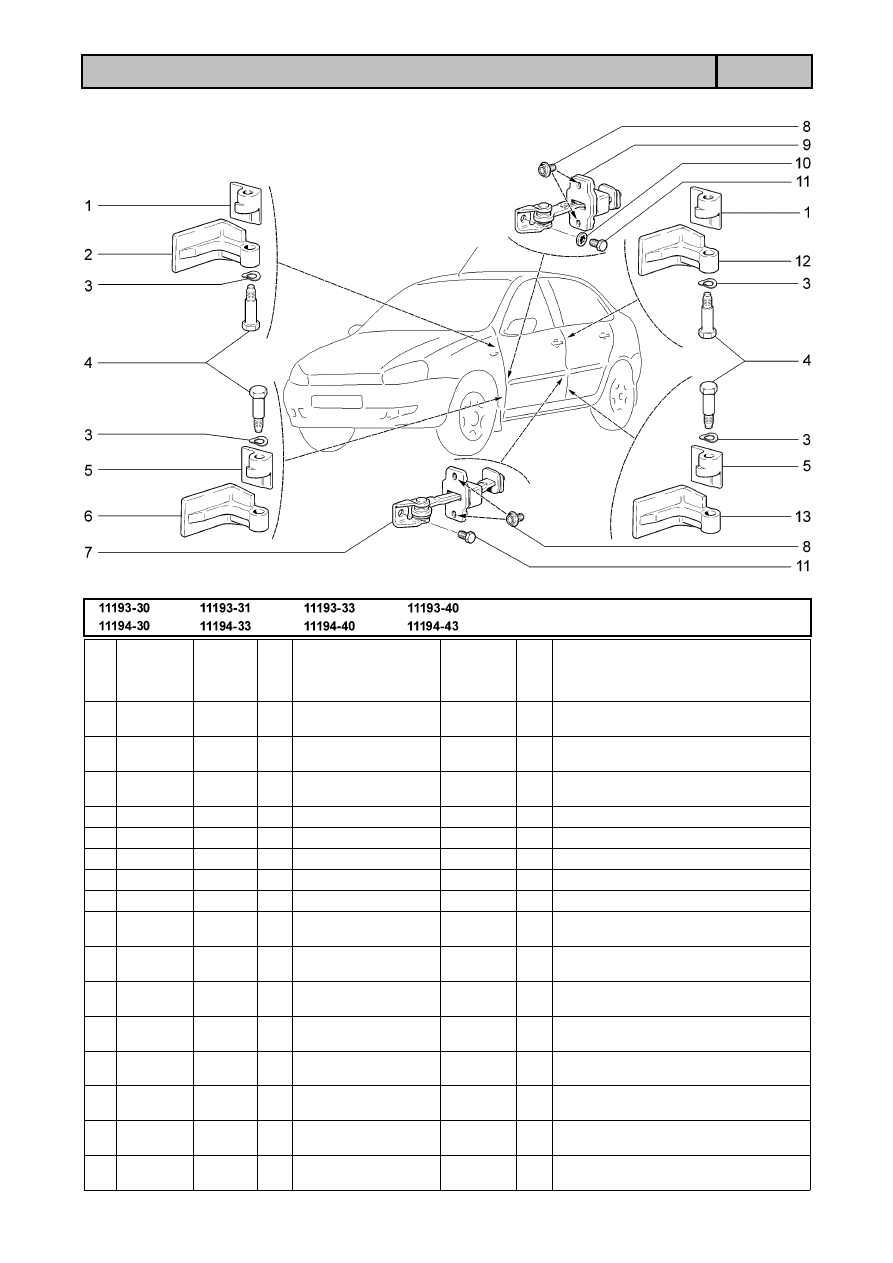

Навеска боковых дверей

M305

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180610601810 ~

2

Звено подвижное петли двери верхнее
правое

1

+

11180610601811 ~

2

Звено подвижное петли двери верхнее
правое

1

+

11180610601910 ~

2

Звено подвижное петли двери верхнее
левое

1

+

11180610601911 ~

2

Звено подвижное петли двери верхнее
левое

2

+

11180610604210 ~

1

Звено неподвижное петли передней
двери верхнее правое

2

+

11180610604211 ~

1

Звено неподвижное петли передней
двери верхнее правое

2

+

11180610604310 ~

1

Звено неподвижное петли передней
двери верхнее левое

2

+

11180610604311 ~

1

Звено неподвижное петли передней
двери верхнее левое

3

+

00001002541971

8

Шайба 10

4

+

11180610602020

8

Ось петли двери

5

+

11180620601810 ~

2

Звено подвижное петли двери нижнее
правое

5

+

11180620601811 ~

2

Звено подвижное петли двери нижнее
правое

5

+

11180620601910 ~

2

Звено подвижное петли двери нижнее
левое

5

+

11180620601911 ~

2

Звено подвижное петли двери нижнее
левое

6

+

11180610601610 ~

1

Звено неподвижное петли передней
двери нижнее правое

M38

M39

Навеска боковых дверей

M305

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

6

+

11180610601611 ~

1

Звено неподвижное петли передней
двери нижнее правое

6

+

11180610601710 ~

1

Звено неподвижное петли передней
двери нижнее левое

6

+

11180610601711 ~

1

Звено неподвижное петли передней
двери нижнее левое

7

+

11180620608200

2

Ограничитель задней двери

8

+

00001003836021

8

Болт М6х12 с зубчатым буртиком

9

+

11180610608210

2

Ограничитель передней двери

10

+

00001002605571

4

Шайба 8 зубчатая

11

+

00001006043221

4

Болт М8х16

12

+

11180620604210 ~

1

Звено неподвижное петли задней
двери верхнее правое

12

+

11180620604211 ~

1

Звено неподвижное петли задней
двери верхнее правое

12

+

11180620604310 ~

1

Звено неподвижное петли задней
двери верхнее левое

12

+

11180620604311 ~

1

Звено неподвижное петли задней
двери верхнее левое

13

+

11180620601610 ~

1

Звено неподвижное петли задней
двери нижнее правое

13

+

11180620601611 ~

1

Звено неподвижное петли задней
двери нижнее правое

13

+

11180620601710 ~

1

Звено неподвижное петли задней
двери нижнее левое

13

+

11180620601711 ~

1

Звено неподвижное петли задней
двери нижнее левое

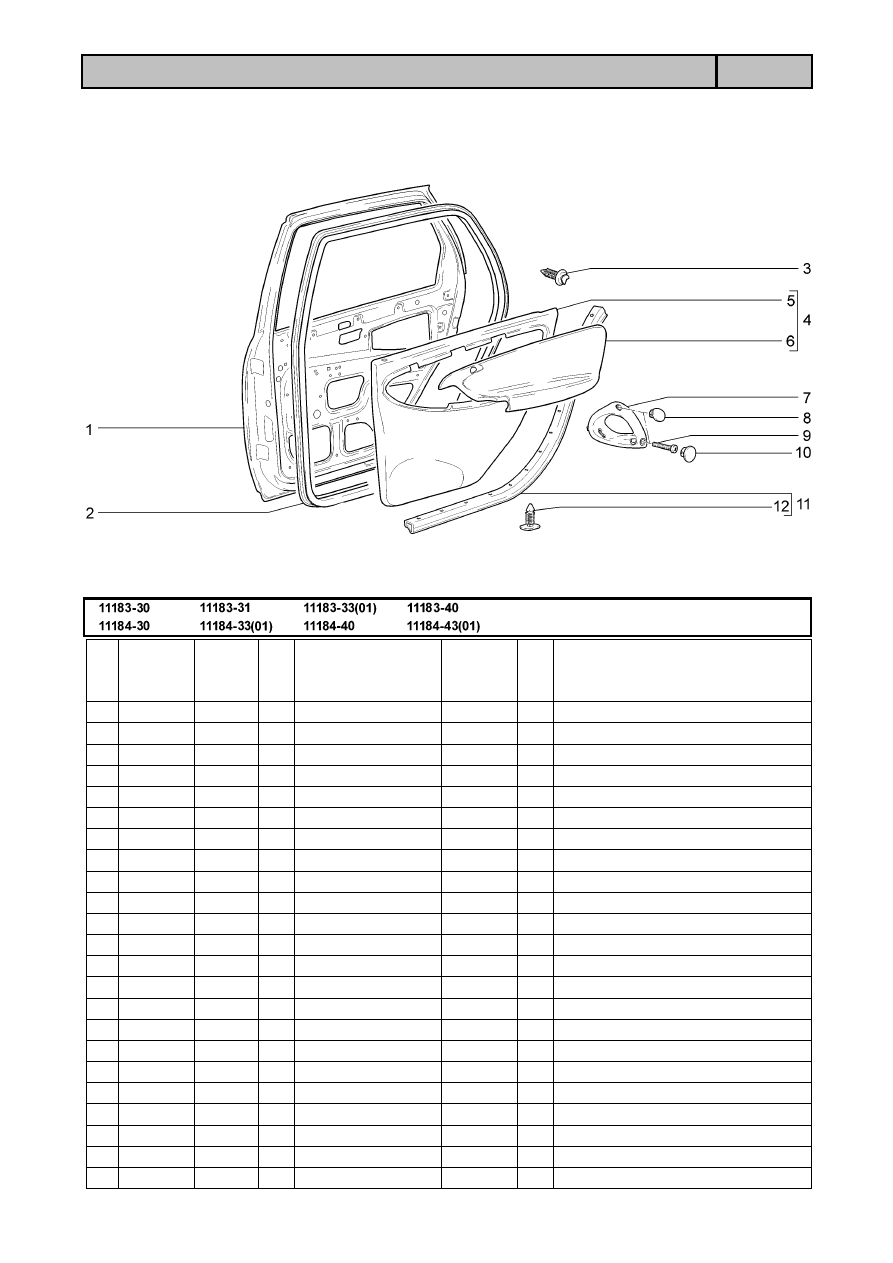

M40

Двери задние

M310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180620001400

1

Дверь задняя правая

1

+

11180620001500

1

Дверь задняя левая

2

+

11180620701810 ~

2

Уплотнитель проема задней двери

2

+

11180620701811 ~

2

Уплотнитель проема задней двери

3

+

11180610205300

20 Кнопка

4

+

11183620201200

1

Обивка задней правой двери в сборе

4

+

11183620201300

1

Обивка задней левой двери в сборе

4

+

11186620201220

(01)

1

Обивка задней правой двери в сборе

4

+

11186620201320

(01)

1

Обивка задней левой двери в сборе

5

11183620201400

1

Обивка задней правой двери

5

11183620201500

1

Обивка задней левой двери

5

11186620201400

(01)

1

Обивка задней правой двери

5

11186620201500

(01)

1

Обивка задней левой двери

6

11183620210400

1

Накладка обивки задней двери правая

6

11183620210500

1

Накладка обивки задней двери левая

6

11186620210420

(01)

1

Накладка обивки задней двери правая

6

11186620210520

(01)

1

Накладка обивки задней двери левая

7

+

11180620218200

1

Ручка обивки задней двери правая

7

+

11180620218300

1

Ручка обивки задней двери левая

8

+

11180620219200

1

Заглушка верхняя правая

8

+

11180620219300

1

Заглушка верхняя левая

9

+

00001003276801

4

Винт М6х30

10

+

11180620219400

1

Заглушка нижняя правая

M41

Двери задние

M310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

10

+

11180620219500

1

Заглушка нижняя левая

11

+

11180620702800

1

Уплотнитель порога задней правой
двери

11

+

11180620702900

1

Уплотнитель порога задней левой
двери

12

+

11180610706601

22 Кнопка

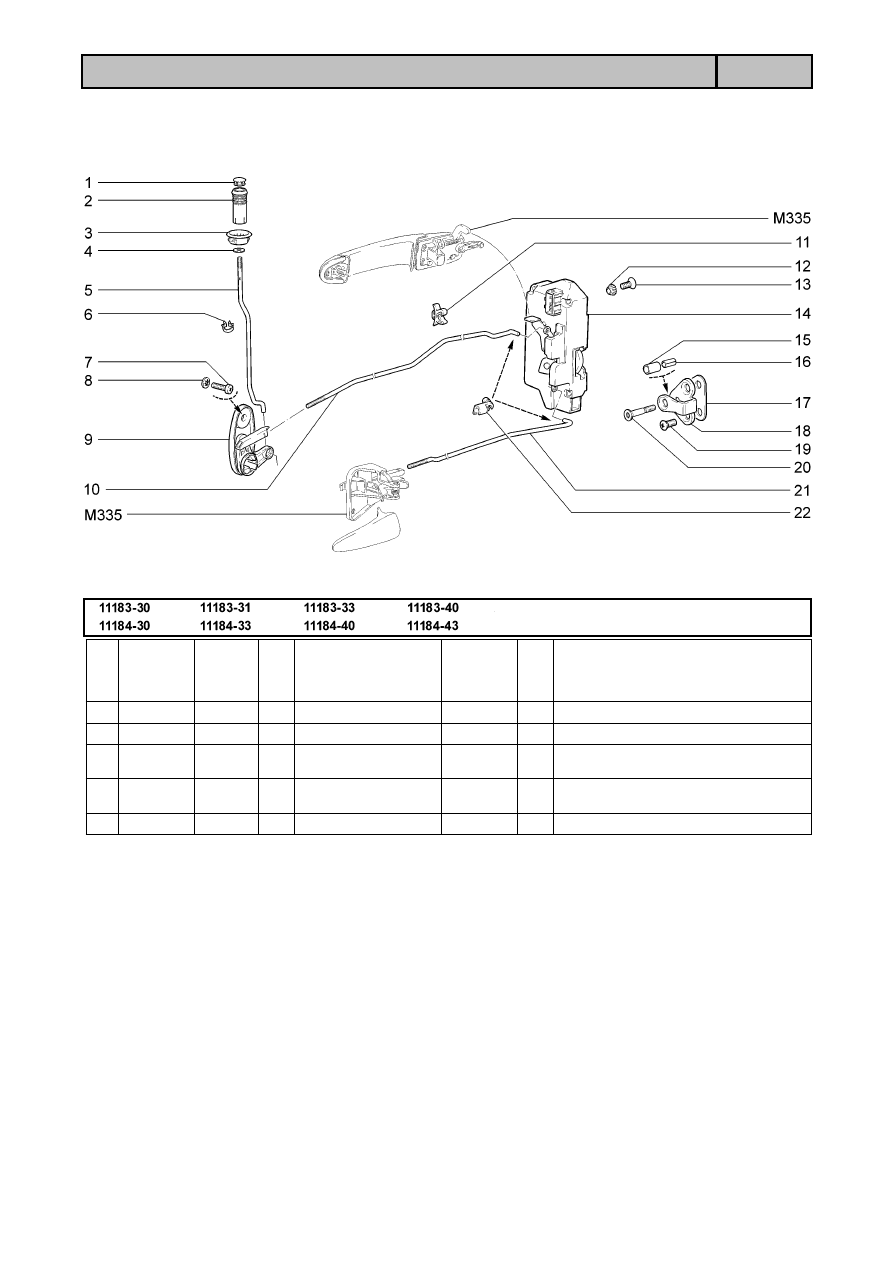

M42

Замки передних дверей

M320

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180610524800 ~

1

Тяга наружной ручки передней двери
правая

1

+

11180610524830 ~

1

Тяга наружной ручки передней двери
правая

1

+

11180610524900 ~

1

Тяга наружной ручки передней двери
левая

1

+

11180610524930 ~

1

Тяга наружной ручки передней двери
левая

2

+

11180610513600 ~

1

Тяга выключателя замка передней
двери правая

2

+

11180610513630 ~

1

Тяга выключателя замка передней
двери правая

2

+

11180610513700 ~

1

Тяга выключателя замка передней
двери левая

2

+

11180610513730 ~

1

Тяга выключателя замка передней
двери левая

3

+

21080610509400

6

Скоба крепления тяги замка

4

+

11180610509600

1

Тяга внутреннего привода замка
передней двери правая

4

+

11180610509700

1

Тяга внутреннего привода замка
передней двери левая

5

+

11180610501210 ~

1

Замок передней двери правый

5

+

11180610501230 ~

1

Замок передней двери правый

5

+

11180610501310 ~

1

Замок передней двери левый

5

+

11180610501330 ~

1

Замок передней двери левый

6

+

11180610512900

2

Втулка кнопки

7

+

11180610512500

2

Кнопка выключения замка двери

M43

Замки передних дверей

M320

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

8

+

11180610512800

2

Направляющая кнопки

9

+

00001000519301

2

Шайба 5

10

+

00001004569980

2

Скоба 16х3

11

+

11180610511800 ~

2

Тяга кнопки выключателя замка

11

+

11180610511830 ~

2

Тяга кнопки выключателя замка

12

+

11180610527600

2

Втулка пальца фиксатора замка двери

13

+

11180610527400 ~

2

Втулка распорная

13

+

11180610527401 ~

2

Втулка распорная

14

+

11180610522200

2

Прокладка фиксатора замка

15

+

11180610520800

2

Корпус фиксатора замка

16

+

21080610526800

4

Винт

17

+

11180610522800

2

Палец фиксатора замка

18

+

00001003312701

6

Винт М6х10

19

+

00001002606871

6

Шайба 6

M44

Замки задних дверей

M325

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180610512900

2

Втулка кнопки

2

+

11180610512500

2

Кнопка выключения замка двери

3

+

11180620512800

2

Направляющая кнопки

4

+

00001000519301

2

Шайба 5

5

+

11180620512000

2

Тяга кнопки

6

+

00001004569980

2

Скоба 16х3

7

+

00001003275901

4

Винт М6х10

8

+

00001002605371

4

Шайба 6 стопорная

9

+

11180620508200

1

Привод выключения замка правый

9

+

11180620508300

1

Привод выключения замка левый

10

+

11180620511200

1

Тяга привода блокировки правая

10

+

11180620511300

1

Тяга привода блокировки левая

11

+

21230620516200

2

Держатель тяги замка двери

12

+

00001002606871

6

Шайба 6 стопорная

13

+

00001003312701

6

Винт М6х10

14

+

11180620501210  ~

1

Замок задней двери правый

14

+

11180620501230  ~

1

Замок задней двери правый

14

+

11180620501310  ~

1

Замок задней двери левый

14

+

11180620501330  ~

1

Замок задней двери левый

15

+

11180610527600

2

Втулка

16

+

11180610527400

2

Втулка

17

+

11180610522200

2

Прокладка фиксатора замка

18

+

11180610520800

2

Корпус фиксатора замка

M45

Замки задних дверей

M325

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

19

+

21080610526800

4

Винт

20

+

11180610522800

2

Палец фиксатора замка

21

+

11180620509600

1

Тяга внутреннего привода замка
задней двери правая

21

+

11180620509700

1

Тяга внутреннего привода замка
задней двери левая

22

+

21080610509400

4

Скоба крепления тяги замка

M46

Ручки передних дверей

M330

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

21230610542000

1

Цилиндр выключателя замка двери

2

+

11180610515010

1

Ручка наружная передней двери
правая

2

+

11180610515100

1

Ручка наружная передней двери левая

3

+

11180610518000

1

Ручка внутренняя передней двери
правая в сборе

3

+

11180610518100

1

Ручка внутренняя передней двери
левая в сборе

4

+

00001002605271

2

Шайба 5 стопорная

5

+

00001003274001

2

Винт М5х12

6

+

11180610518200

1

Ручка внутренняя двери правая

6

+

11180620518300

1

Ручка внутренняя двери левая

7

+

00001003833121

2

Болт М5х10 с зубчатым буртиком

8

+

00001003831801

2

Гайка М5 с зубчатым буртиком

9

00001002624101

2

Шайба 5

10

+

00001003275901

4

Винт М6х10

11

+

00001002605371

4

Шайба 6 стопорная

+

11180610500610

1

Комплект цилиндров замков

11180610500610 = 2123610542000х2 + 11180370401000 (К110) + 21100370421700 (К110)

M47

Ручки задних дверей

M335

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180620515000

1

Ручка наружная задней двери правая

1

+

11180620515100

1

Ручка наружная задней двери левая

2

+

11180610518000

1

Ручка внутренняя двери правая в
сборе

2

+

11180610518100

1

Ручка внутренняя двери левая в сборе

3

+

00001002605271

2

Шайба 5 стопорная

4

+

00001003274001

2

Винт М5х12

5

+

00001003833121

2

Болт М5х10 с зубчатым буртиком

6

+

00001003831801

2

Гайка М5 с зубчатым буртиком

7

00001002624101

2

Шайба 5

8

+

00001002605371

4

Шайба 6 стопорная

9

+

00001003275901

4

Винт М6х10

10

+

11180610518200

1

Ручка внутренняя двери правая

10

+

11180610518300

1

Ручка внутренняя двери левая

M48

Окна передних дверей

M340

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180610320005

1

Стекло опускное передней правой
двери в сборе

1

+

11180610320105

1

Стекло опускное передней левой двери
в сборе

2

+

11180610321405

1

Стекло опускное передней правой
двери

2

+

11180610321505

1

Стекло опускное передней левой двери

3

+

11180610329000 ~

1

Уплотнитель опускного стекла
передней правой двери

3

+

11180610329001 ~

1

Уплотнитель опускного стекла
передней правой двери

3

+

11180610329100 ~

1

Уплотнитель опускного стекла
передней левой двери

3

+

11180610329101 ~

1

Уплотнитель опускного стекла
передней левой двери

4

+

11180610329800 ~

1

Уплотнитель опускного стекла правой
двери верхний

4

+

11180610329801 ~

1

Уплотнитель опускного стекла правой
двери верхний

4

+

11180610329900 ~

1

Уплотнитель опускного стекла левой
двери верхний

4

+

11180610329901 ~

1

Уплотнитель опускного стекла левой
двери верхний

5

+

11180610332000 ~

2

Уплотнитель опускного стекла
внутренний

5

+

11180610332001 ~

2

Уплотнитель опускного стекла
внутренний

6

+

11180610330400

1

Облицовка уплотнителя задняя
правая

6

+

11180610330500

1

Облицовка уплотнителя задняя левая

7

+

00001003836021

8

Болт М6х12 с зубчатым буртиком

M49

Окна задних дверей

M350

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

1

+

11180620329200 ~

1

Уплотнитель стекла задней правой
двери

1

+

11180620329201 ~

1

Уплотнитель стекла задней правой
двери

1

+

11180620329300 ~

1

Уплотнитель стекла задней левой
двери

1

+

11180620329301 ~

1

Уплотнитель стекла задней левой
двери

2

+

11180620320005

1

Стекло опускное задней правой двери
в сборе

2

+

11180620320105

1

Стекло опускное задней левой двери в
сборе

3

+

11180620321405

1

Стекло опускное задней правой двери

3

+

11180620321505

1

Стекло опускное задней левой двери

4

+

00001003836021

4

Болт М6х12 с зубчатым буртиком

5

+

11180620332000 ~

2

Уплотнитель опускного стекла задней
двери внутренний

5

+

11180620332001 ~

2

Уплотнитель опускного стекла задней
двери внутренний

6

+

11180620329000 ~

1

Уплотнитель горизонтальный правый

6

+

11180620329001 ~

1

Уплотнитель горизонтальный правый

6

+

11180620329100 ~

1

Уплотнитель горизонтальный левый

6

+

11180620329101 ~

1

Уплотнитель горизонтальный левый

7

+

11180620330000

1

Облицовка уплотнителя задней
правой двери передняя

7

+

11180620330100

1

Облицовка уплотнителя задней левой
двери передняя

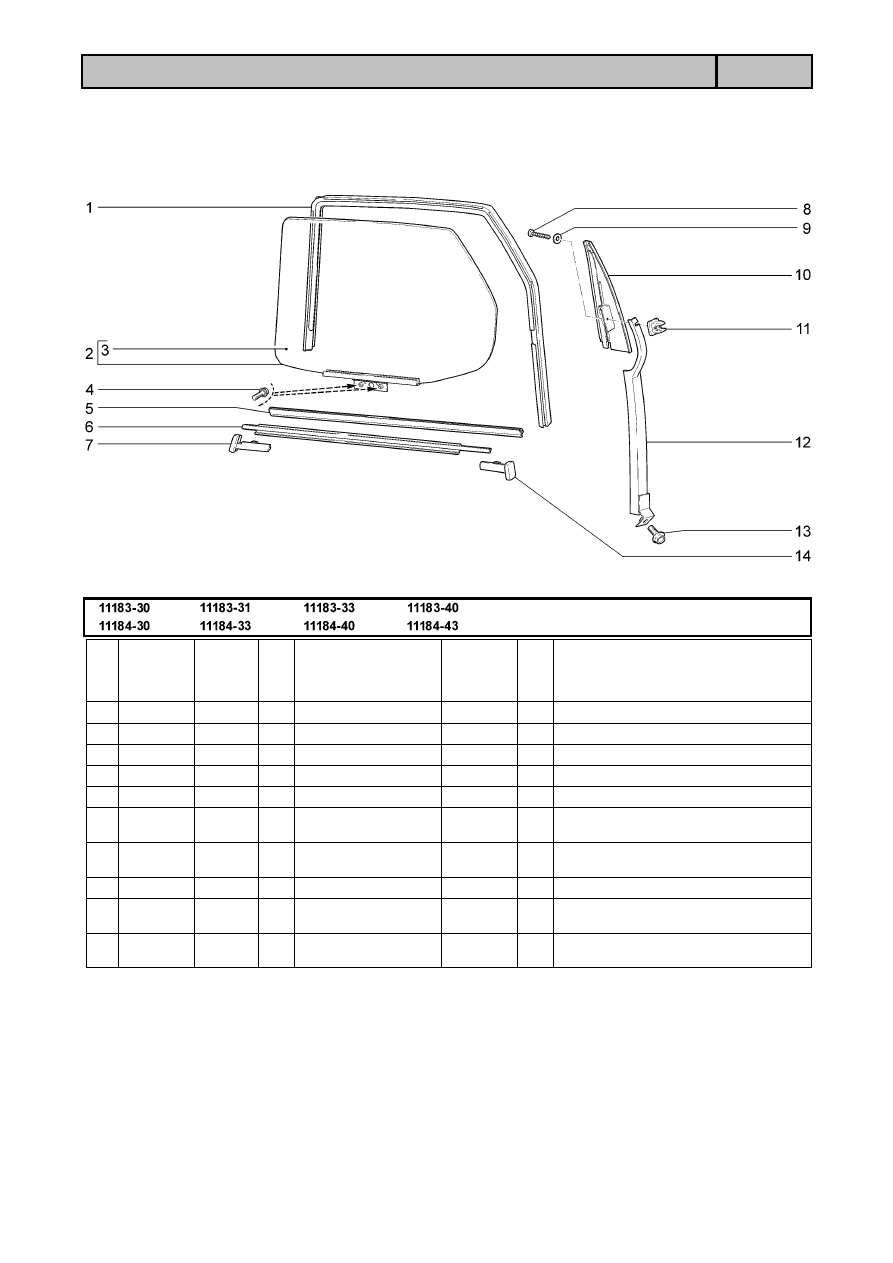

M50

Окна задних дверей

M350

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе

мость

Кол.

Наименование

8

+

00001007670501

2

“Винт 4,3х25,4 самонарезающий”

9

+

00001000519301

2

Шайба 5

10

+

11180620345000

1

Накладка задней правой двери задняя

10

+

11180620345100

1

Накладка задней левой двери задняя

11

+

21010280802000

2

Втулка

12

+

11180620324000

1

Направляющая опускного стекла
задней правой двери

12

+

11180620324100

1

Направляющая опускного стекла
задней левой двери

13

+

00001003833121

2

Болт М5х10 с зубчатым буртиком

14

+

11180620330400

1

Облицовка уплотнителя задней
правой двери задняя

14

+

11180620330500

1

Облицовка уплотнителя задней левой
двери задняя
