LADA KALINA 1119, Sport. Каталог деталей и сборочных единиц - часть 16

Z3

Схема установки заглушек

Z102

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&5007096&00

8

Заглушка

2

+

21080&5112090&00

2

Заглушка

3

+

21100&5007090&00

1

Заглушка

N1

Шпилька

№

mm

d

t

l

b

00001&0015001&21

M6

9

14

11,0

00001&0015003&21

М6

9

18

15,0

00001&0035168&30

M8

12

20

16,1

00001&0035170&20

M8

12

25

22,0

00001&0035175&21

M8

12

45

24,1

00001&0035410&21

M6

12

18

13,5

00001&0035412&21

M6

12

22

19,5

00001&0035434&21

M8

16

28

24,1

00001&0035435&21

M8

16

25

22,0

00001&0035436&21

M8

16

30

24,1

00001&0035437&21

M8

16

35

24,1

00001&0035441&21

M8

16

55

24,1

00001&0035442&21

М8

16

60

24,1

00001&0035443&21

M8

16

65

24,1

00001&0035461&21

M10x1,25

20

20

17,0

00001&0035464&21

M10x1,25

20

28

25,0

00001&0035528&21

M12x1,25

24

50

29,0

00001&0035529&21

М12х1,25

27,1

55

32,1

Болт с шестигранной головкой

№

mm

d

l

b

s

00001&0009020&21

М6

12

12

10

00001&0009021&21

М6

14

14

10

00001&0009022&21

М6

16

16

10

00001&0009024&21

М6

20

20

10

00001&0009028&21

М6

30

20,5

10

00001&0009030&21

M6

35

20,5

10

00001&0009778&21

M5

16

16

8

00001&0013069&21

M10x1,25

30

30

17

00001&0042343&30

М10х1,25

65

25

17

00001&0055404&33

М12х1,25

30

30

19

00001&0055410&21

M12x1,25

60

33,1

19

00001&0055412&21

М12х1,25

70

33,1

19

00001&0055413&21

М12х1,25

75

33,1

19

00001&0055415&21

М12х1,25

90

33,1

19

00001&0059705&21

M10x1,25

20

20

17

00001&0059707&21

М10х1,25

25

25

17

00001&0059709&21

M10x1,25

35

29,1

17

00001&0059713&21

M10x1,25

75

28,1

17

00001&0059716&21

М10х1,25

90

29,1

17

00001&0060426&31

M8

35

17,1

13

00001&0060431&21

М8

14

14

13

00001&0060432&21

М8

16

16

13

00001&0060433&21

M8

18

18

13

00001&0060434&21

M8

20

20

13

00001&0060436&21

М8

25

25

13

00001&0060439&21

М8

35

25,1

13

00001&0060441&21

M8

45

25,1

13

00001&0060442&21

M8

50

23,8

13

00001&0060444&21

M8

60

25,1

13

Болт с заостренным концом

№

mm

d

l

s

00001&0061429&21

М12х1,25

80

19

Таблицы нормалей

Болт с зубчатым буртиком

№

mm

d

l

s

00001&0038331&71

М5

10

8

00001&0038360&21

М6

12

10

00001&0038364&01

М6

16

10

00001&0038381&21

М8

20

13

Болт с пружинной шайбой

№

mm

d

l

s

00001&0038200&21

М5

10

8

00001&0038241&11

М6

12

10

00001&0038242&11

М6

14

10

00001&0038246&11

М6

25

10

00001&0038255&21

М8

14

13

00001&0038256&21

М8

16

13

00001&0038258&21

M8

20

13

N2

№

mm

d

l

s

00001&0051873&01

5,6

16

8

Винт самонарезающий с шестигранной
головкой и буртиком

Винт самонарезающий с полупотайной
головкой и крестообразным шлицем

№

mm

d

l

00001&0076597&07

3,6

15,9

00001&0076787&01

3,6

9,5

00001&0076806&01

4,9

19,0

Винт самонарезающий с цилиндри&
ческой головкой и крестообразным
шлицем

№

mm

d

l

00001&0076680&01

2,9

9,5

00001&0076690&01

3,6

9,5

00001&0076691&01

3,6

12,7

00001&0076692&01

3,6

15,9

00001&0076700&01

4,3

9,5

00001&0076701&01

4,3

12,7

00001&0076702&01

4,3

15,9

00001&0076703&07

4,3

19,0

00001&0076705&07

4,3

25,4

00001&0076710&01

4,9

9,5

00001&0076711&01

4,9

12,7

00001&0076712&01

4,9

15,9

00001&0076713&07

4,9

19,0

00001&0076724&01

5,6

22,2

№

mm

d

l

00001&0033112&01

М5

20

00001&0033127&01

М6

10

Винт  с полупотайной головкой и
крестообразным шлицем

№

mm

d

l

00001&0037438&11

М4

6

00001&0037463&30

M6

10

Винт установочный с цилиндрическим
концом

Винт с цилиндрической головкой и
крестообразным шлицем

№

mm

d

l

00001&0032740&01

M5

12

00001&0032744&01

M5

20

00001&0032759&01

M6

10

00001&0032760&01

М6

12

00001&0032762&01

М6

16

00001&0032764&01

М6

20

00001&0032766&07

М6

25

00001&0032768&01

M6

30

N3

Гайка шестигранная низкая

№

mm

d

s

00001&0007259&11

M6

10

00001&0007940&11

M4

7

00001&0061023&11

M8

13

Гайка шестигранная

№

mm

d

l

00001&0021647&11

M10x1,25

17

00001&0025550&20

M9x1

14

00001&0058962&11

M6

10

00001&0058964&11

M5

8

00001&0061008&11

M8

13

00001&0061015&11

M12x1,25

19

№

mm

d

s

00001&0025742&11

M6

10

00001&0025749&21

M16x1,5

24

00001&0061041&11

M8

13

00001&0061050&11

M12x1,25

19

Гайка шестигранная самоконтрящаяся
с нейлоновым кольцом

Гайка шестигранная с зубчатым
буртиком

№

mm

d

D

s

00001&0038318&01

M5

11,4

8

00001&0038321&01

M6

16,7

10

00001&0038322&01

M8

18,25

13

Гайка шестигранная с пояском для
законтривания

№

mm

d

s

00001&0040442&71

M20x1,5

30

№

mm

d*

D

t

00001&0026052&70

5

9,4

0,6

00001&0026053&70

6

11,3

0,7

00001&0026055&70

8

14,3

0,8

* Диаметр стержня

Шайба стопорная с внутренними
зубьями

Винт с потайной головкой и
крестообразным шлицем

№

mm

d

l

С00001&0032992&01

M5

12

00001&0033037&11

М8

25

N4

№

mm

d*

D

t

00001&0025980&71

4

11

0,6

00001&0025981&71

5

18

0,8

00001&0025982&71

6

16

0,9

00001&0025983&71

8

16

0,9

00001&0025984&71

8

22

1,2

00001&0025990&71

6

14

0,7

00001&0025991&71

5

12

0,8

00001&0025995&71

6

18

1,0

* Диаметр стержня

Шайба стопорная эластичная с
внутренними зубьями

Шайба стопорная с зубьями под винты с
потайной и полупотайной головкой с

углом 90

о

№

d*, mm

00001&0026068&71

6

00001&0026069&71

8

* Диаметр стержня

Шайба специальная

00001&0011974&73

№

mm

d*

D

00001&0026014&73

10

21

* Диаметр стержня

Шайба волнистая

Шайба

№

mm

d*

D

t

00001&0005192&01

4

9

0,8

00001&0005193&01

5

10

1,0

00001&0005194&01

6

12

1,5

00001&0005196&01

8

17

2,0

00001&0005200&01

12

22

3,0

00001&0026241&01

5

22

0,8

00001&0026297&01

10

19

3,0

00001&0026378&01

5

12

1,0

00001&0026381&01

5

14

1,0

00001&0026386&01

10

18

2,0

00001&0026397&01

6

11

1,0

00001&0026406&01

6

25

2,0

00001&0026437&01

6

18

1,5

00001&0026444&01

6

15

1,0

00001&0026467&01

8

20

2,0

00001&0026468&01

10

25

2,0

00001&0026470&01

8

25

2,5

00002&0204136&01

8

20

3,0

* Диаметр стержня

Шайба пружинная коническая

№

mm

d*

D

t

00001&0011977&73

6

12

1,2

00001&0011980&73

8

15

1,8

00001&0011983&73

10

20

2,7

* Диаметр стержня

Шайба пружинная

№

mm

d*

b

t

00001&0005164&70

6

2,5

1,8

00001&0005166&70

8

3,0

2,2

00001&0005168&70

10

3,0

2,5

00001&0005170&70

12

4,0

3,0

00001&0011953&70

4

1,2

0,9

00001&0011954&71

5

1,5

1,1

* Диаметр стержня

N5

Шайба пружинная

Заглушка чашечная

№

d, mm

00001&0043282&01

10

00001&0043291&01

30

00001&0043292&01

36

№

mm

d*

D

00001&0041950&76

4

10

* Диаметр стержня

Шплинт разводной

№

mm

d*

l

00001&0007343&01

2

20

00001&0007346&01

3

30

*Диаметр отверстия

Кольцо упорное эксцентрическое
наружное

№

d*, mm

00001&0010664&76

16

* Диаметр вала

Скоба для винтов самонарезающих

00001&0041897&76

Скоба для проводов

№

a, mm

00001&0045694&80

10,0

00001&0045696&80

12,5

00001&0045699&80

16,0

00001&0045700&80

18,5

Скоба стопорная

№

d*, mm

00001&0010640&76

8

* Диаметр вала

№

mm

d*

D

00001&0025419&71

10

18

* Диаметр стержня

Шайба пружинная гнутая

Прокладка

№

mm

d

D

t

00001&0002844&60

10,2

16

1,5

Штифт цилиндрический

№

mm

d

l

00001&0003260&10

8

70

N6

Хомут ленточный облегченный

№

mm

d*

l

00001&0002917&90

20

171

00001&0021700&90

16

138

*Диаметр шланга

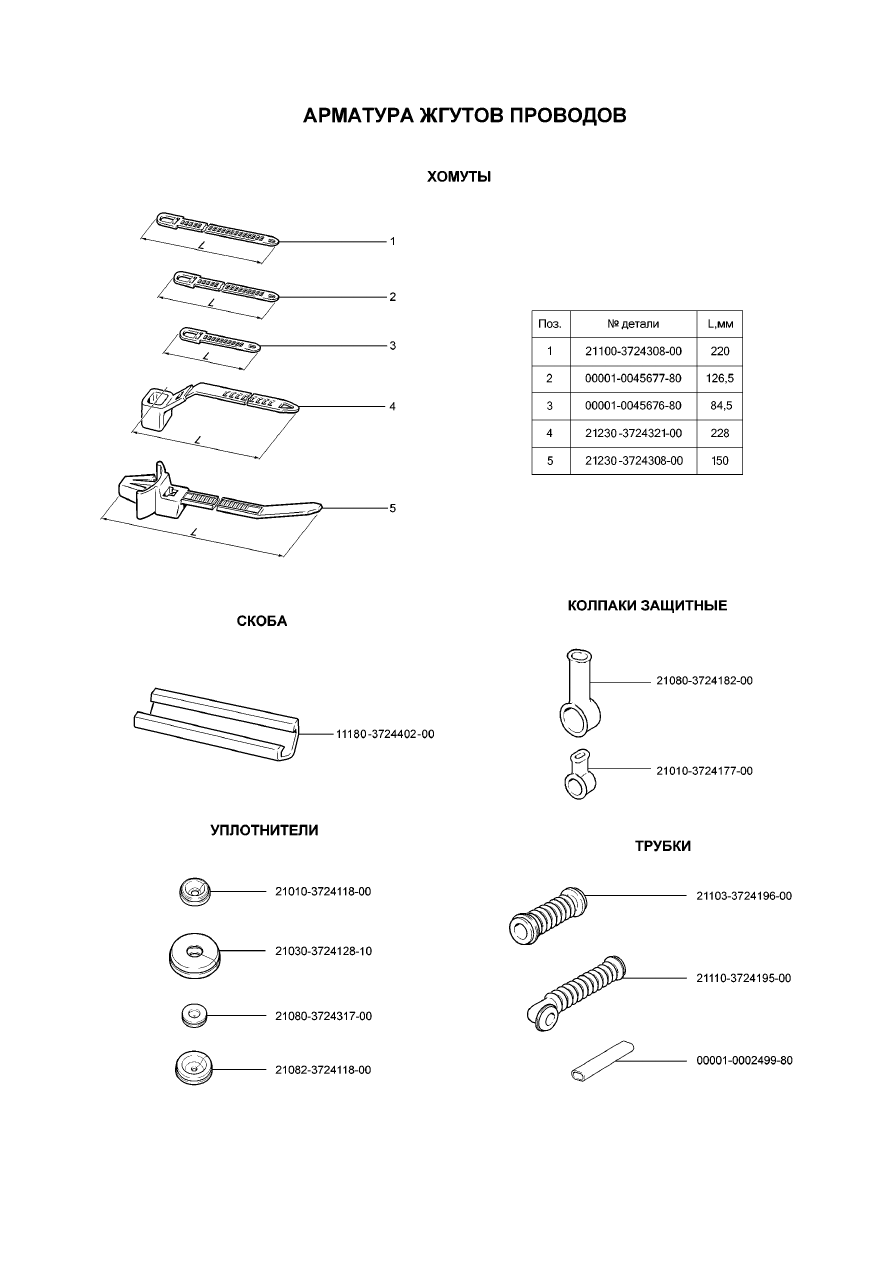

Хомут

№

l, mm

00001&0045676&80

84,5

00001&0045677&80

126,5

Хомут для резиновых шлангов

№

d, mm

00001&0001685&90

12

00001&0001689&90

22

00001&0041481&90

21W

Лампа

Пробка резиновая

00001&0045672&80

АП1

S1

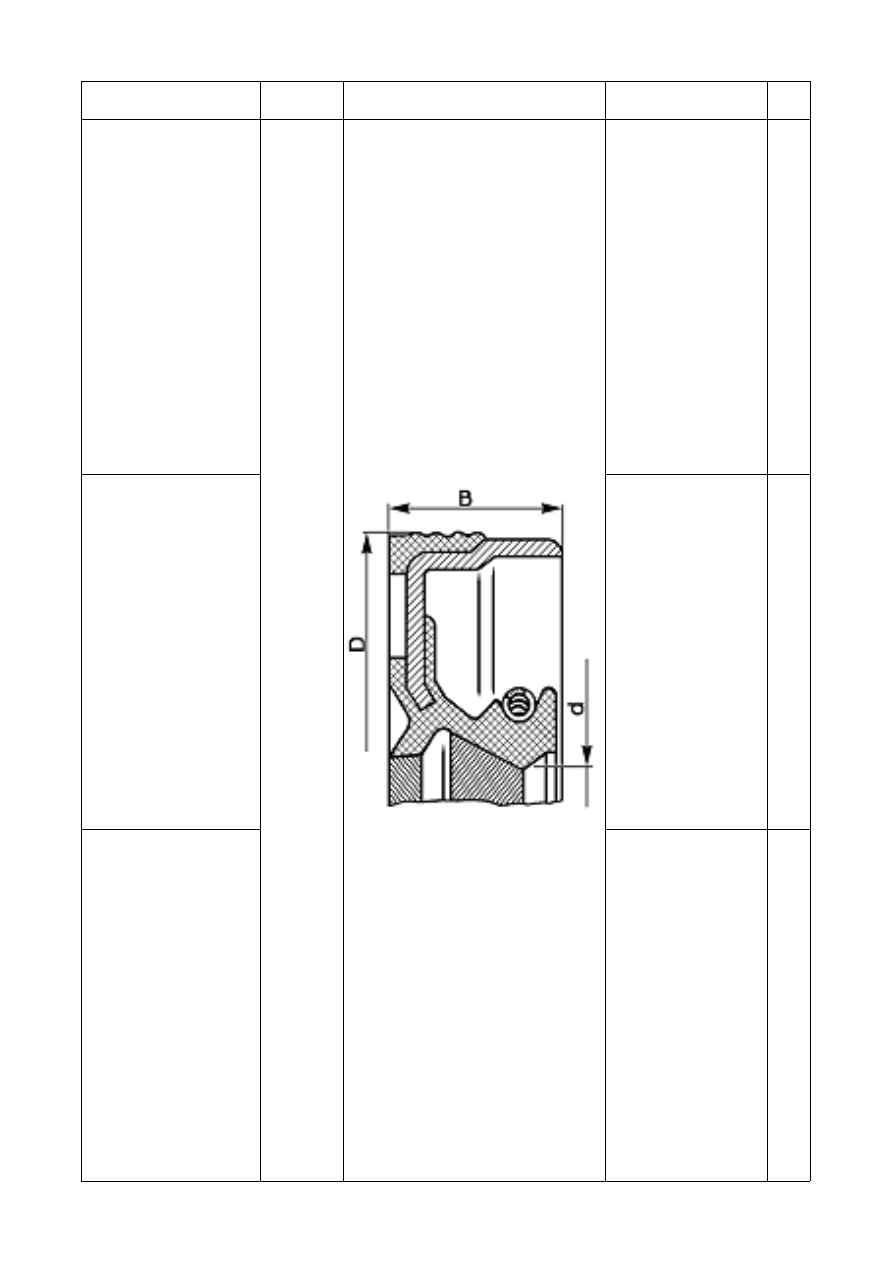

САЛЬНИКИ

Обозначение

Размер

ы,

мм

Эскиз

Место

установки на

автомобиле

Кол.

1

2

3

4

5

21010&1307013&00

21010&1307013&01

21010&1307013&02

D=36,6

d=17,5

B=20,3

Насос

водяной

1

21080&1307013&00

D=36,8

d=18,4

B=16,7

21080&1005034&00

21080&1005034&01

D=42

d=26,5

B=7

Передний конец

коленчатого и

распределитель&

ного валов

2(3)

S2

1

2

3

4

5

21080&1005034&03

D=42

d=28

B=7

Передний конец

коленчатого и

распределитель

ного валов

2(3)

21080&1005160&00

21080&1005160&01

D=100

d=78

B=10

Задний конец

коленчатого

вала

1

21080&1005160&02

21080&1005160&03

D=100

d=80

B=10

Задний конец

коленчатого

вала

1

S3

1

2

3

4

5

21100&2301034&00

21100&2301034&01

D=57

d=33,6

B=9

Наружный

шарнир правого

привода передних

колес

1

21100&2301035&00

21100&2301035&01

Наружный

шарнир левого

привода передних

колес

1

21100&2301034&12

Наружные

шарниры правого

и левого привода

передних колес

2

S4

1

2

3

4

5

21080&1703042&01

D=30

d=14,7

B=7

Шток  выбора

передач

1

21100&1701043&00

21100&1701043&01

D=45

d=23,7

B=9

Вал первичный

коробки передач

1

21100&3401024&00

D=28

d=15,6

B=8

b=7

Шестерня

рулевого

механизма

1

AB1

СХЕМА Р

АСПОЛОЖЕНИЯ ПОДШИПНИКОВ КА

ЧЕНИЯ

AB2

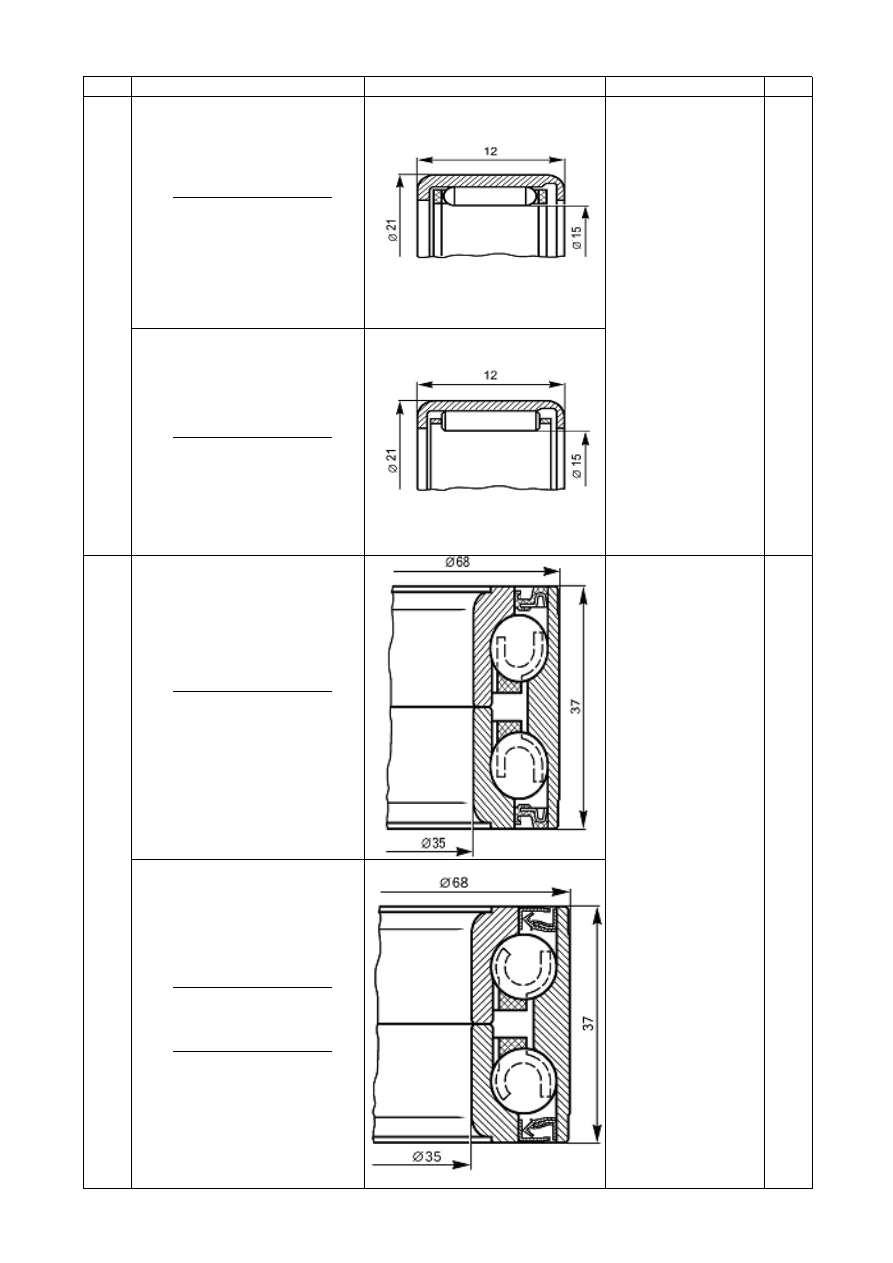

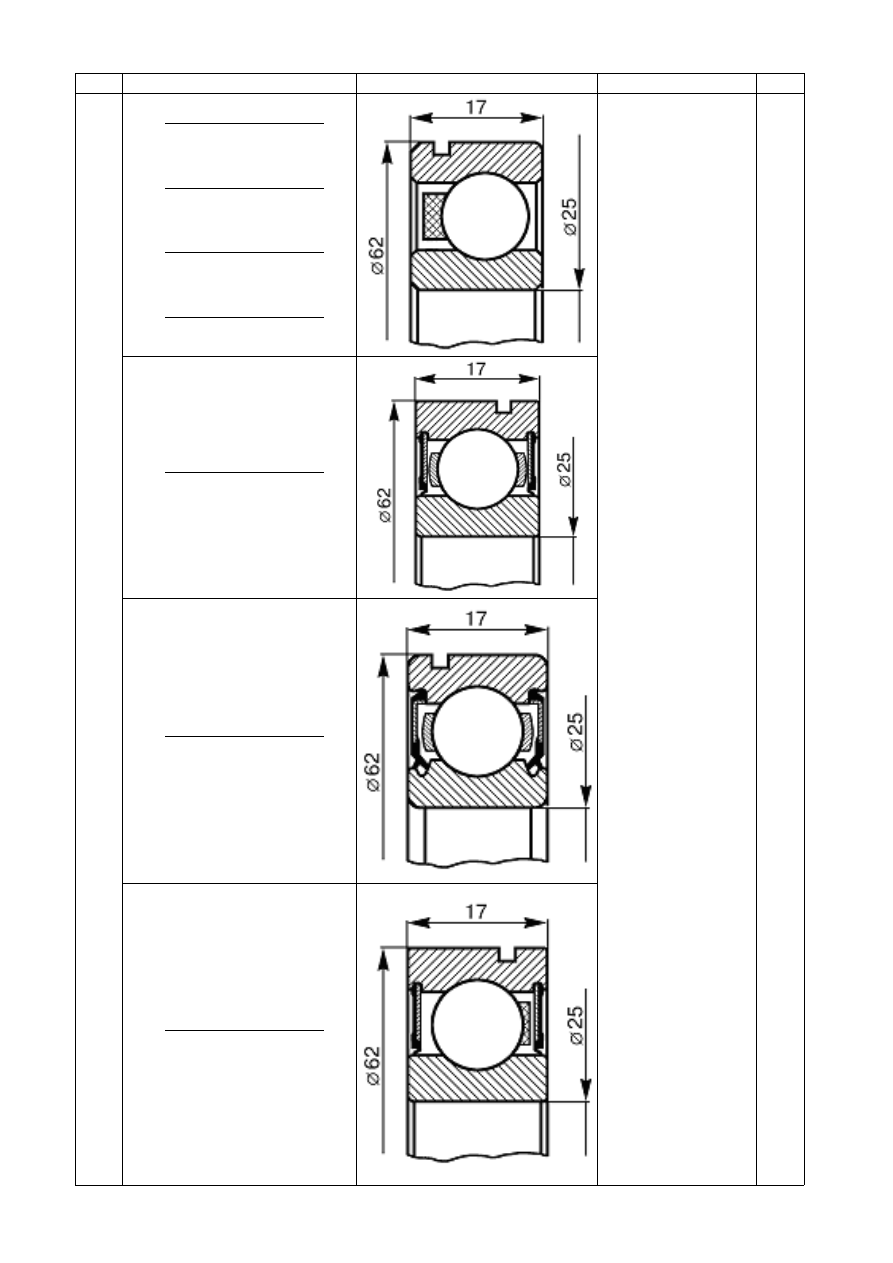

ПОДШИПНИКИ КАЧЕНИЯ

№

по

схе&

ме

Обозначение

Эскиз

Место

установки на

автомобиле

Кол.

1

2

3

4

5

1

21080&2303036&01

6У&7207АЕУ

21080&2303036&02

6У&7207АК1

21080&2303036&03

6У&7207АК

Коробка

дифференциала

(опора правая и

левая)

2

2

21080&3401120&01

21080&3401120&02

21080&3401120&03

Вал рулевого

управления

2

3

11180&2902840&00

PA 66GF 30

Стойка

передней
подвески

(опора верхняя)

2

AB3

1

2

3

4

5

4

21100&3401104&00

1&СК152112Е

Шестерня

рулевого

механизма

1

21100&3401104&01

НК 1512 В

5

11180&3103020&00

6&256707А1КЕ12L19

Ступица

переднего

колеса

2

11180&3103020&02

6&256707АЕК

11180&3103020&03

6&256707ЕК12

AB4

1

2

3

4

5

6

21080&1701033&00

В6&50305А1Е

21080&1701033&01

6&50305А2ЕШ1

21080&1701033&02

В6&50305А1ЕШ1

21080&1701033&03

6&50305АЕШ1

Валы коробки

передач

(опора задняя)

2

21703&1701033&00

6305&2RS JEM

21703&1701033&01

6&750305АУШ2С17

21073&1701033&02

6&750305АЕШ2
