LADA KALINA 1117. Каталог деталей и сборочных единиц - часть 11

K11

Приборы световые задние

K230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11170&3716011&00

1

Фонарь задний левый

2

00001&0041481&90

4

Лампа 12V  P21W    A 12&21&3

3

21100&3711225&00

2

Лампа указателя поворота 12V
PY21W   A12&21&4

4

21230&3716225&00

2

Лампа 12V  P21/4W    A12&21&4

5

+

11180&8212778&00

2

Втулка крепления накладки

6

+

11170&3716810&00  ~

1

Сигнал торможения дополнительный

6

+

11170&3716810&01  ~

1

Сигнал торможения дополнительный

7

+

11180&8212786&00

2

Винт крепления накладки рамы
ветрового окна

8

+

11180&3717010&00  ~

2

Фонарь освещения номерного знака

8

+

11180&3717010&01  ~

2

Фонарь освещения номерного знака

9

+

11170&3716010&00

1

Фонарь задний правый

10

+

00001&0026444&01

6

Шайба 6

11

+

00001&0038318&01

6

Гайка М5 с эубчатым буртиком

K12

Сигналы

K300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3709315&01  ~

1

Соединитель

1

+

21100&3709315&00  ~

1

Соединитель

1

+

21230&3709320&00

(01)

1

Соединитель

2

+

11180&3709340&00

1

Переключатель стеклоочистителей

3

+

21230&3709330&00

1

Переключатель световой
сигнализации

4

+

00001&0038322&01

1

Гайка М8 с зубчатым буртиком

5

+

21100&3721010&00  ~

1

Прибор звуковой

5

+

21100&3721010&01  ~

1

Прибор звуковой

5

+

21100&3721010&03  ~

1

Прибор звуковой

5

+

21100&3721020&03  ~

1

Прибор звуковой

6

+

21150&3828210&00  ~

1

Датчик температуры окружающего
воздуха

6

+

21150&3828210&02  ~

1

Датчик температуры окружающего
воздуха

6

+

21150&3828210&03  ~

1

Датчик температуры окружающего
воздуха

7

+

00001&0076787&01

1

Винт 3,6х9,5 самонарезающий

8

+

21230&3710230&00

1

Выключатель концевой

9

+

21230&3710138&00

1

Кронштейн

10

+

21080&3720010&10

1

Выключатель сигнала торможения

11

+

21080&3720780&00

1

Гайка

K13

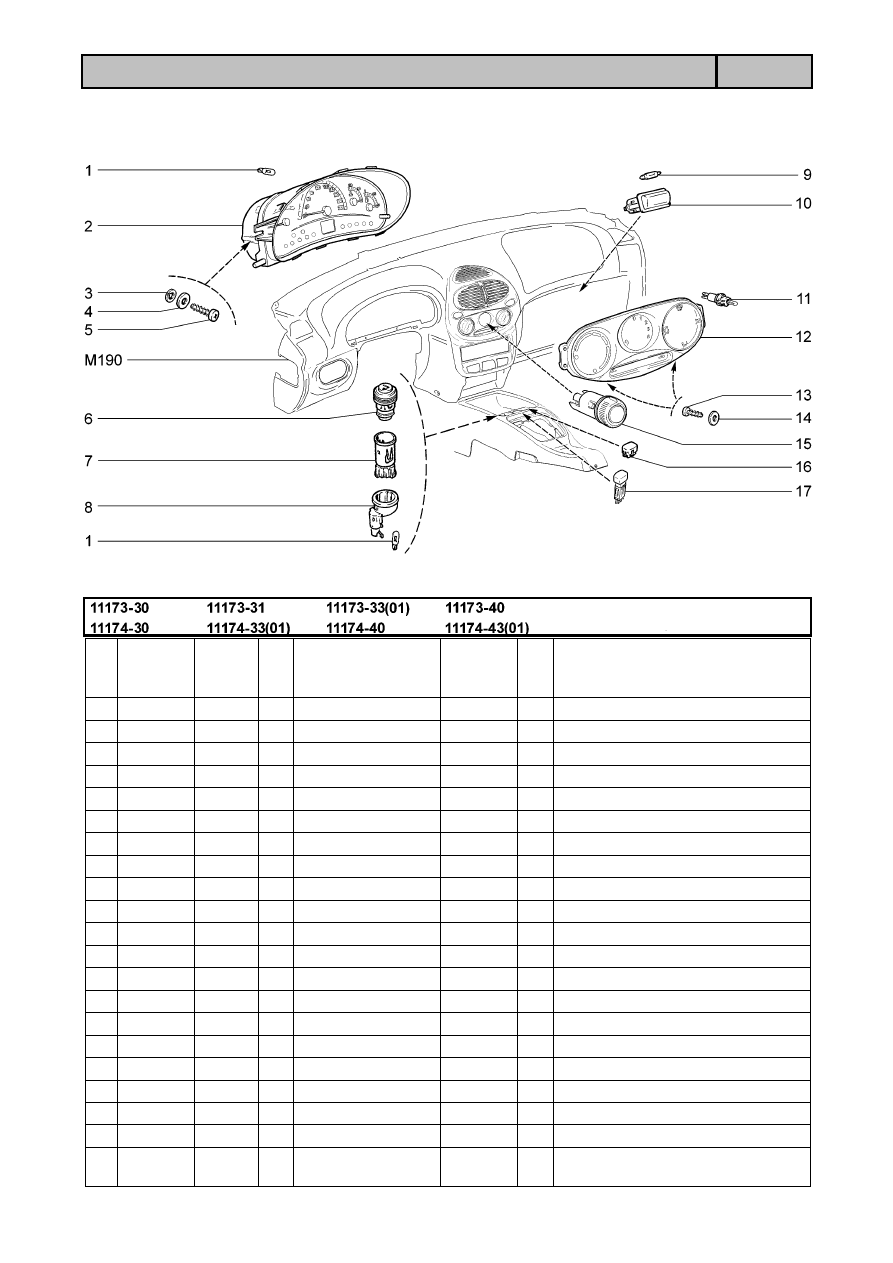

Приборы и подсветка

K310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

21061&3709500&00

5

Лампа А12&1,2

2

+

11180&3801010&00  ~

1

Комбинация приборов

2

+

11180&3801010&01  ~

1

Комбинация приборов

2

+

11180&3801010&02  ~

1

Комбинация приборов

2

+

11180&3801010&03  ~

1

Комбинация приборов

3

+

00001&0011954&71

2

Шайба 5 пружинная

4

+

00001&0026381&01

2

Шайба 5

5

+

00001&0032740&01

2

Винт М5х12

6

+

21230&3725200&00  ~

1

Подвижная часть прикуривателя

6

21230&3725200&01  ~

1

Подвижная часть прикуривателя

7

+

21230&3725100&00  ~

1

Патрон прикуривателя

7

21230&3725100&01  ~

1

Патрон прикуривателя

8

+

21230&3725400&00  ~

1

Кольцо подсветки прикуривателя

8

21230&3725400&01  ~

1

Кольцо подсветки прикуривателя

9

+

21010&3746998&00

1

Лампа

10

+

21080&3717010&00  ~

1

Фонарь

10

+

21100&3714300&00  ~

1

Фонарь освещения вещевого ящика

11

+

21080&3714615&00  ~

2

Патрон подсветки

11

+

21080&3714615&01  ~

2

Патрон подсветки

11

+

21080&3714615&02  ~

2

Патрон подсветки

12

+

11180&8109450&00

1

Облицовка  рычагов управления
отопителем

K14

Приборы и подсветка

K310

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

12

+

11183&8109450&00

(14,16,

114,116,
434,436)

1

Облицовка  рычагов управления
отопителем

13

+

00001&0076690&01

4

Винт 3,6х9,5 самонарезающий

14

+

00001&0005192&01

4

Шайба 4

15

+

11180&3709608&00 ~

1

Переключатель отопителя

15

+

11180&3709608&01 ~

1

Переключатель отопителя

16

+

21140&3710604&00

2

Заглушка

17

+

21140&3710619&01 ~

(01)

2

Выключатель обогрева сидений

17

+

21140&3710619&04 ~

(01)

2

Выключатель обогрева сидений

K15

Блоки электронные

K311

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11186&8121020&00 ~

(14,16,114,

116,434,436)

1

Контроллер  управления
климатической установкой

1

+

11186&8121020&01 ~

(14,16,114,

116,434,436)

1

Контроллер  управления
климатической установкой

2

+

00001&0038321&01

2

Винт М6х16

3

+

11180&3840010&03

(01)

1

Блок управления противоугонной
системой

3

+

21230&3840010&01 ~

1

Блок управления противоугонной
системой

3

+

21230&3840010&02 ~

1

Блок управления противоугонной
системой

3

+

21230&3840010&03 ~

1

Блок управления противоугонной
системой

4

+

00001&0038321&01

2

Гайка М6

K16

Выключатели

K320

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3710060&00

(14,16,

114,116,
434,436)

1

Выключатель кондиционера

2

+

11180&3709820&00 ~

1

Модуль управления светотехникой

2

+

11180&3709820&01 ~

1

Модуль управления светотехникой

2

+

11180&3709820&10 ~

(01)

1

Модуль управления светотехникой

2

+

11180&3709820&11 ~

(01)

1

Модуль управления светотехникой

3

+

21230&3710230&00

1

Выключатель освещения вещевого
ящика

4

+

00001&0076787&01

1

Винт 3,6х9,5 самонарезающий

5

+

11180&3710020&00 ~

1

Выключатель обогрева заднего стекла

5

+

11180&3710020&01 ~

1

Выключатель обогрева заднего стекла

5

+

11180&3710020&02 ~

1

Выключатель обогрева заднего стекла

6

+

11180&3710624&00

1

Заглушка

7

+

11180&3710604&00

1

Заглушка кнопочного выключателя
правая

8

+

11180&3710010&00 ~

1

Выключатель аварийной
сигнализации

8

+

11180&3710010&01 ~

1

Выключатель аварийной
сигнализации

9

+

11180&3710605&00

1

Заглушка кнопочного выключателя
левая

K17

Реле системы впрыска

K330

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3747210&20  ~

1

Реле зажигания

1

+

21100&3747210&23  ~

1

Реле зажигания

2

+

21100&3747210&20  ~

1

Реле электровентилятора

2

+

21100&3747210&23  ~

1

Реле электровентилятора

3

+

00001&0038321&01

1

Гайка М6 с зубчатым буртиком

4

+

11180&3747120&00

1

Кронштейн

5

+

11180&3747210&00

(14,16,

114,116,
434,436)

1

Реле

5

+

21100&3747210&20  ~

1

Реле бензонасоса

5

+

21100&3747210&23  ~

1

Реле бензонасоса

6

+

00001&0038318&01

4

Гайка М5 с зубчатым буртиком

7

+

00001&0026378&01

4

Шайба 5

8

+

11180&3747210&00

1

Реле электровентилятора

9

+

11180&3747210&10

(14,16,

114,116,
434,436)

1

Реле

K18

Реле монтажного блока

K340

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+  21100&3747210&30

1&2  Реле

2

+  21100&3722105&00

3

Предохранитель 5А

2

+  21100&3722107&00

4&5  Предохранитель 7,5А

2

+  21100&3722110&00

7

Предохранитель 10А

2

+  21100&3722115&00

2

Предохранитель 15А

2

+  21100&3722120&00

4

Предохранитель 20А

2

+  21100&3722125&00

1

Предохранитель 25А

2

+  21100&3722130&00

1&2  Предохранитель 30А

3

+  21700&3722140&00  ~

(15,16

,115,116,

435,436)

1

Предохранитель 40А

3

+  21700&3722140&01  ~

(15,16,

115,116,
435,436)

1

Предохранитель 40А

3

+  21700&3722150&00  ~

1

Предохранитель 50А

3

+  21700&3722150&01  ~

1

Предохранитель 50А

4

+  21100&3747310&01

1

Дополнительное реле

5

+  21080&3747010&02

1

Реле&прерыватель указателей
поворота

6

+  21140&3747710&00

1

Реле&прерыватель стеклоочистителей

7

+  11190&3747210&10

3&6  Реле

K19

Модуль двери водителя и переключатели

стеклоподъемников

K350

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3763080&00  ~

(01)

1

Модуль двери водителя

1

+

11180&3763080&01  ~

(01)

1

Модуль двери водителя

2

+

11180&3709810&10

1

Блок переключателей

3

+

11180&3709613&00

(01)

3

Переключатель стеклоподъемника

3

+

11180&3709613&00

1

Переключатель стеклоподъемника

K20

Жгуты проводов моторного отсека

K400

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3724091&00

1

Провод массы двигателя

2

+

11170&3724026&30

1

Жгут проводов системы зажигания

2

+

11173&3724026&30

(114,116,

434,436)

1

Жгут проводов системы зажигания

2

+

11180&3724026&31

(01)

1

Жгут проводов системы зажигания

3

+

21110&3724036&00

1

Жгут проводов форсунок

4

+

21110&3707080&10  ~

1

Жгут высоковольтных проводов

4

+

21110&3707080&11  ~

1

Жгут высоковольтных проводов

4

+

21110&3707080&12  ~

1

Жгут высоковольтных проводов

4

+

21110&3707080&13  ~

1

Жгут высоковольтных проводов

5

+

11180&3724019&00

1

Жгут проводов коробки
воздухопритока

6

+

11180&3724080&00

1

Провод соединительный
аккумуляторной батареи

7

+

11190&3724010&00

1

Жгут проводов передний

7

+

11190&3724010&10

(115,435)

1

Жгут проводов передний

7

+

11190&3724010&51

(01)

1

Жгут проводов передний

7

+

11193&3724010&00

(114,434)

1

Жгут проводов передний

7

+

11193&3724010&30

(436)

1

Жгут проводов передний

7

+

11193&3724010&40

(116)

1

Жгут проводов передний

8

+

11180&3724070&00

1

Жгут проводов аккумуляторной
батареи и стартера

K21

Жгуты проводов моторного отсека

K401

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3724091&00

1

Провод массы двигателя

2

+

11184&3724026&01

1

Жгут проводов системы зажигания

3

+

11184&3724036&00

1

Жгут проводов форсунок

4

+

11180&3724148&00

1

Жгут проводов катушек зажигания в
сборе

5

+

11180&3724019&00

1

Жгут проводов коробки
воздухопритока

6

+

11180&3724080&00

1

Провод соединительный
аккумуляторной батареи

7

+

11190&3724010&40

(02&16)

(04&116)

1

Жгут проводов передний

7

+

11193&3724010&10

(14,114)

1

Жгут проводов передний

7

+

11194&3724010&00

(01&110)
(04&110)

1

Жгут проводов передний

7

+

11194&3724010&10

(03&110,

115)

1

Жгут проводов передний

7

+

11194&3724010&30

(15)

1

Жгут проводов передний

7

+

11194&3724010&40

(01&116)

1

Жгут проводов передний

8

+

11184&3724070&00

1

Жгут проводов аккумуляторной
батареи и стартера

K22

Жгуты проводов салона

K410

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&3724550&20

1

Жгут проводов дополнительный
задний правый

1

+

11186&3724550&00

(03,06,08)

1

Жгут проводов дополнительный
задний правый

2

+

11180&3724030&00

(01&10,430)

(05&110)

1

Жгут проводов панели приборов

2

+

11180&3724030&20

(07&115)

1

Жгут проводов панели приборов

2

+

11180&3724030&40

(04)

(07&110)

1

Жгут проводов панели приборов

2

+

11180&3724030&51

(02)

1

Жгут проводов панели приборов

2

+

11180&3724030&60

(03&110)
(08&110)

1

Жгут проводов панели приборов

2

+

11183&3724030&00

(01&114,434)

(05&14,114)

1

Жгут проводов панели приборов

2

+

11183&3724030&20

(01&116)
(05&116)

1

Жгут проводов панели приборов

2

+

11183&3724030&30

(07&114)

1

Жгут проводов панели приборов

2

+

11186&3724030&00

(03&115,435)

(06&15)

1

Жгут проводов панели приборов

2

+

11186&3724030&20

(436)(06&

16)(08&116)

1

Жгут проводов панели приборов

3

+

11180&3724551&20

1

Жгут проводов дополнительный
задний левый

3

+

11186&3724551&00

(03,06,08)

1

Жгут проводов дополнительный
задний левый

K23

Жгуты проводов салона

K410

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

4

+

11170&3724210&00

(01&110,430)

(03&110)(05&

110)(08&110)

1

Жгут проводов задний

4

+

11170&3724210&10

(07&115)

1

Жгут проводов задний

4

+

11170&3724210&30

(07&110)

1

Жгут проводов задний

4

+

11170&3724210&40

(04&110)

1

Жгут проводов задний

4

+

11170&3724210&51

(02)

1

Жгут проводов задний

4

+

11173&3724210&00

(01&114,434)

(05&14,114)

1

Жгут проводов задний

4

+

11173&3724210&20

(436)(06&16)

(08&116)

1

Жгут проводов задний

4

+

11173&3724210&30

(01&116)
(05&116)

1

Жгут проводов задний

4

+

11173&3724210&40

(07&114)

1

Жгут проводов задний

4

+

11176&3724210&00

(03&115,435)

(06&15)

1

Жгут проводов задний

5

+

11180&3724550&10

2

Жгут проводов дополнительный
задний

5

+

11186&3724550&10

(03,06,08)

2

Жгут проводов дополнительный
задний

6

+

11180&3724214&00

1

Жгут фонарей освещения номерного
знака

7

+

11170&3724558&00

1

Жгут проводов задний
дополнительный

M1

Кузов

M001

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11173&5000014&00

(02)

1

Кузов окрашенный

1

+

11173&5000014&01

(01)

1

Кузов окрашенный

1

+

11173&5000014&11

(03)

1

Кузов окрашенный

1

+

11174&5000014&01

(04)

1

Кузов окрашенный

1

+

11174&5000014&11

(05)

1

Кузов окрашенный

M2

Сиденья передние

M100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&6810010&00 ~ *

1

Сиденье переднее правое

1

+

11180&6810010&01 ~

1

Сиденье переднее правое

1

+

11180&6810010&20 ~

(01)

1

Сиденье переднее правое

1

+

11180&6810010&21 ~

(01)

1

Сиденье переднее правое

1

+

11180&6810010&30 ~

1

Сиденье переднее правое

1

+

11180&6810010&60 ~

(02)

1

Сиденье переднее правое

1

+

11180&6810010&61 ~

(02)

1

Сиденье переднее правое

1

+

11180&6810010&70 ~

(01)

1

Сиденье переднее правое

1

+

11180&6810010&80 ~

(02)

1

Сиденье переднее правое

1

+

11180&6810011&00 ~ *

1

Сиденье переднее левое

1

+

11180&6810011&01 ~

1

Сиденье переднее левое

1

+

11180&6810011&20 ~

(01)

1

Сиденье переднее левое

1

+

11180&6810011&21 ~

(01)

1

Сиденье переднее левое

1

+

11180&6810011&30 ~

1

Сиденье переднее левое

1

+

11180&6810011&60 ~

(02)

1

Сиденье переднее левое

1

+

11180&6810011&61 ~

(02)

1

Сиденье переднее левое

1

+

11180&6810011&70 ~

(01)

1

Сиденье переднее левое

1

+

11180&6810011&80 ~

(02)

1

Сиденье переднее левое

2

+

00001&0076700&07

8

Винт 4,3х9,5 самонарезающий

3

+

11180&6810048&00

1

Облицовка переднего сиденья правая

3

+

11180&6810049&00

1

Облицовка переднего сиденья левая

4

+

11180&6812310&00  **

2

Обивка подушки переднего сиденья

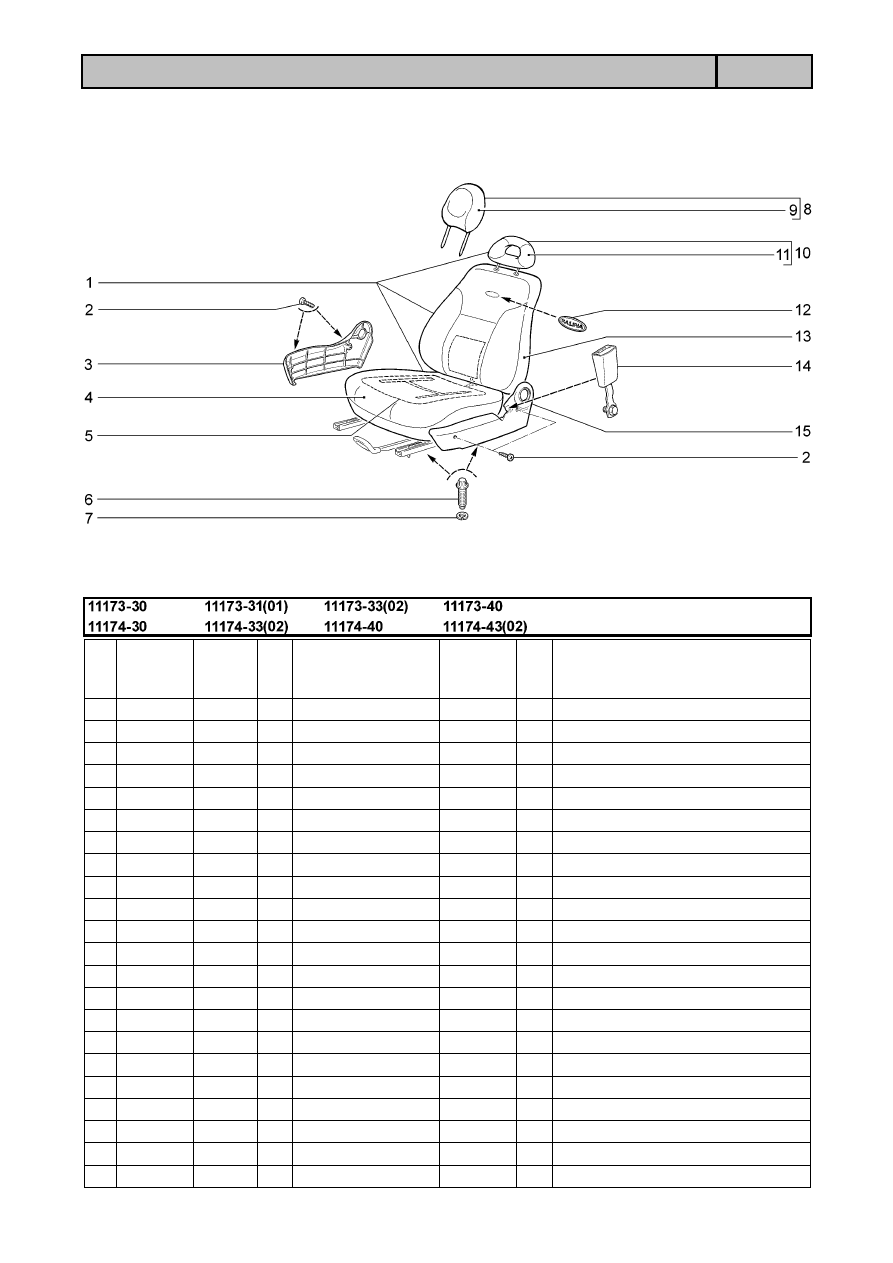

M3

Сиденья передние

M100

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

4

+

11180&6812310&10

(02)

2

Обивка подушки переднего сиденья

4

+

11180&6812310&20

(01)

2

Обивка подушки переднего сиденья

5

+

11180&6513012&03

(02)

1

Обогреватель переднего сиденья
правый

5

+

11180&6513013&03

(02)

1

Обогреватель переднего сиденья
левый

6

+

11180&6810054&00

8

Болт крепления переднего сиденья

7

+

00001&0005166&70

8

Шайба 8 пружинная

8

+

11180&6818010&01 ~

2

Подголовник в сборе

8

+

11180&6818010&11 ~

(02)

2

Подголовник в сборе

8

+

11180&6818010&21

(01)

2

Подголовник в сборе

9

+

11180&6818020&01

2

Обивка подголовника в сборе

9

+

11180&6818020&11

(02)

2

Обивка подголовника в сборе

9

+

11180&6818020&21

(01)

2

Обивка подголовника в сборе

10

+

11180&6818010&00 ~

2

Подголовник в сборе

10

+

11180&6818010&10 ~

(02)

2

Подголовник в сборе

11

+

11180&6818020&00  **

2

Обивка подголовника в сборе

11

+

11180&6818020&10

2

Обивка подголовника в сборе

12

+

11180&6812714&00

2

Накладка декоративная

13

+

11180&6812610&00  **

2

Обивка спинки переднего сиденья

13

+

11180&6812610&10

(02)

2

Обивка спинки переднего сиденья

13

+

11180&6812610&20

(01)

2

Обивка спинки переднего сиденья

14

+

11180&8217030&00 ~

2

Замок переднего ремня
