LADA KALINA 1117. Каталог деталей и сборочных единиц - часть 3

A21

Привод вала распределительного

A140

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11183&1006020&00

1

Шкив распределительного вала

2

+

21080&1005017&00

1

Шпонка 4х5

3

+

21080&1006021&00

1

Шайба

4

+

21010&1005127&00

1

Болт самоконтрящийся

5

+

21080&1006129&10

1

Шпилька крепления механизма
натяжения

6

+

00001&0026014&73

1

Шайба 10 волнистая

7

+

00001&0021647&21

1

Гайка М10х1,25

8

+

21080&1006149&00

1

Уплотнитель

9

+

21080&1006146&10

1

Крышка защитная передняя

10

+

21080&1006162&00

3

Втулка

11

+

00001&0026406&01

3

Шайба 6

12

+

00001&0009024&21

3

Болт М6х20

13

+

21080&1006148&00

3

Втулка

14

+

00001&0058962&11

1

Гайка М6

15

+

00001&0011977&73

2

Шайба 6 пружинная коническая

16

+

00001&0015003&21

1

Шпилька М6х18

17

+

21080&1006154&00

1

Упор

18

+

21080&1006151&10

1

Крышка защитная задняя

19

+

00001&0009020&21

1

Болт М6х12

20

+

21080&1006130&10

1

Кольцо дистанционное

21

+

21080&1006120&00 ~

1

Ролик натяжной

21

+

21080&1006120&01 ~

1

Ролик натяжной

22

+

21080&1006040&10 ~

1

Ремень

22

+

21080&1006040&11 ~

1

Ремень

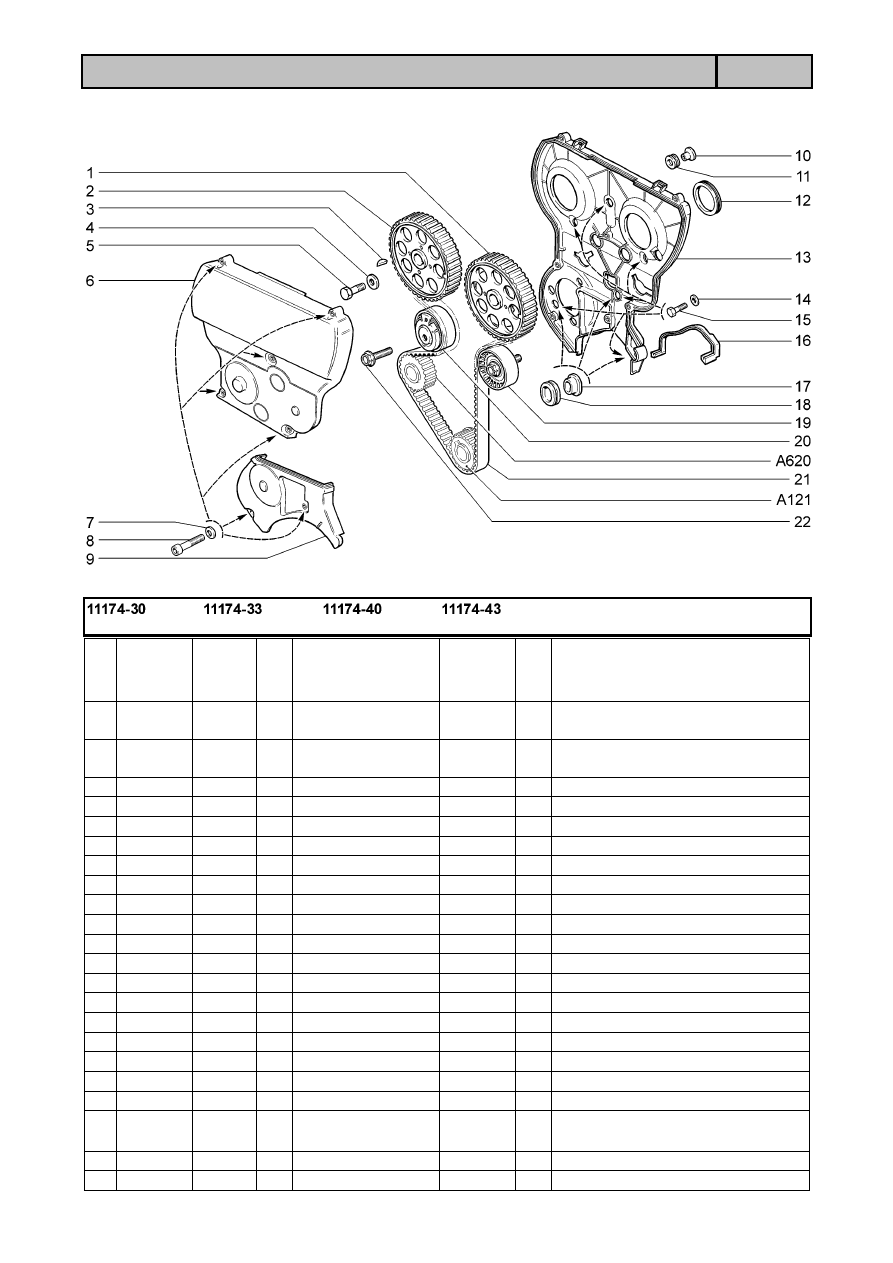

A22

Привод валов распределительных

A141

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11194&1006019&00

1

Шкив распределительного вала
впускной в сборе

2

+

11194&1006031&00

1

Шкив распределительного вала
выпускной

3

+

21080&1005017&00

2

Шпонка 4х5

4

+

21080&1006021&00

2

Шайба

5

+

21120&1006058&00

2

Болт

6

+

21124&1006226&00

1

Крышка передняя верхняя

7

+

00001&0011977&73

7

Шайба 6 пружинная коническая

8

+

21110&1144026&00

7

Болт

9

+

21124&1006218&00

1

Крышка передняя нижняя

10

+

21120&1006162&00

3

Втулка

11

+

21120&1006148&00

3

Втулка

12

+

21120&1006216&00

2

Кольцо уплотнительное

13

+

21124&1006209&00

1

Крышка защитная задняя

14

+

00001&0026437&01

6

Шайба 6

15

+

00001&0009024&21

6

Болт М6х20

16

+

11183&1006322&00

1

Уплотнитель

17

+

21124&1006162&00

3

Втулка

18

+

21124&1006148&00

3

Втулка

19

+

21126&1006135&00

1

Ролик опорный

20

+

21126&1006238&00

1

Натяжитель автоматический
зубчатого ремня

21

+

21126&1006040&00

1

Ремень зубчатый

22

+

21120&1001371&00

1

Болт

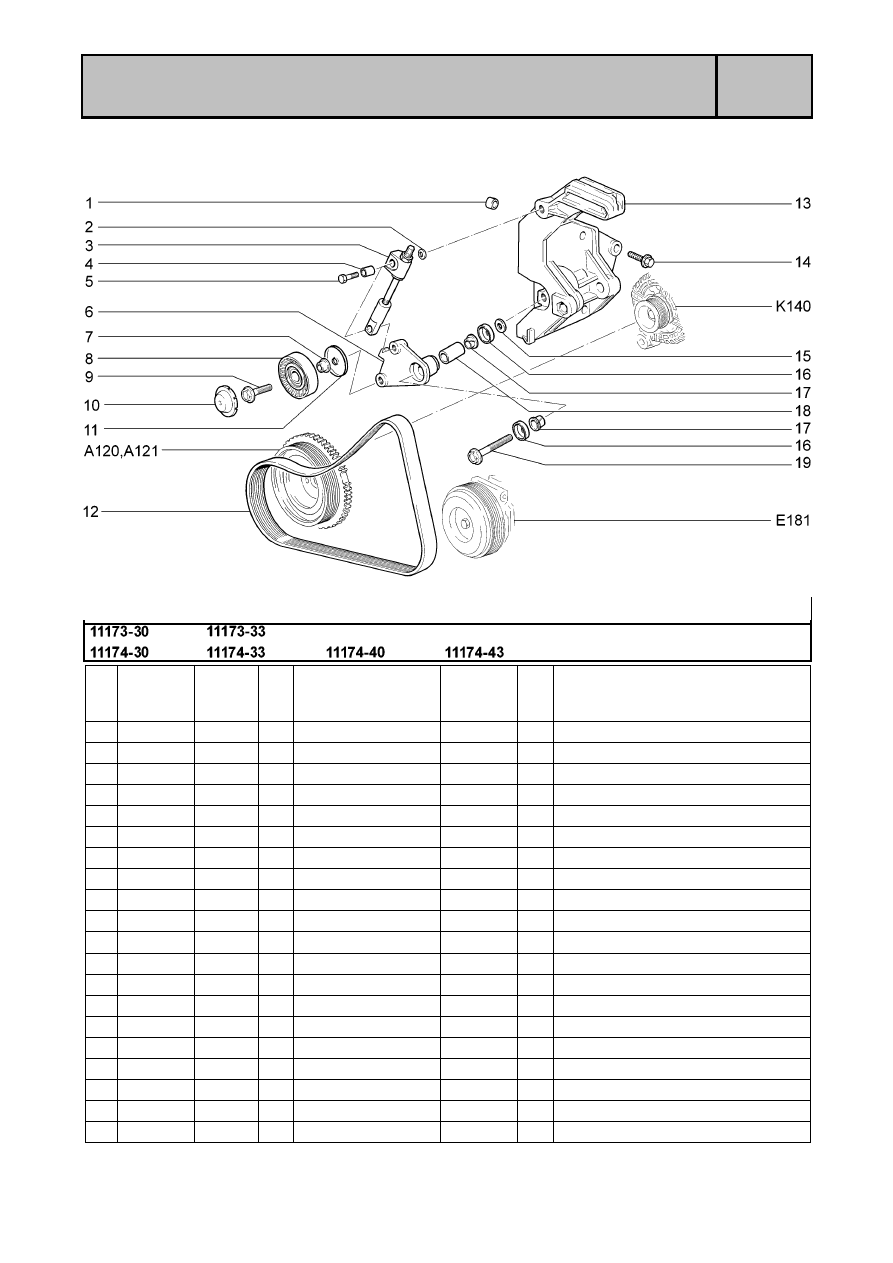

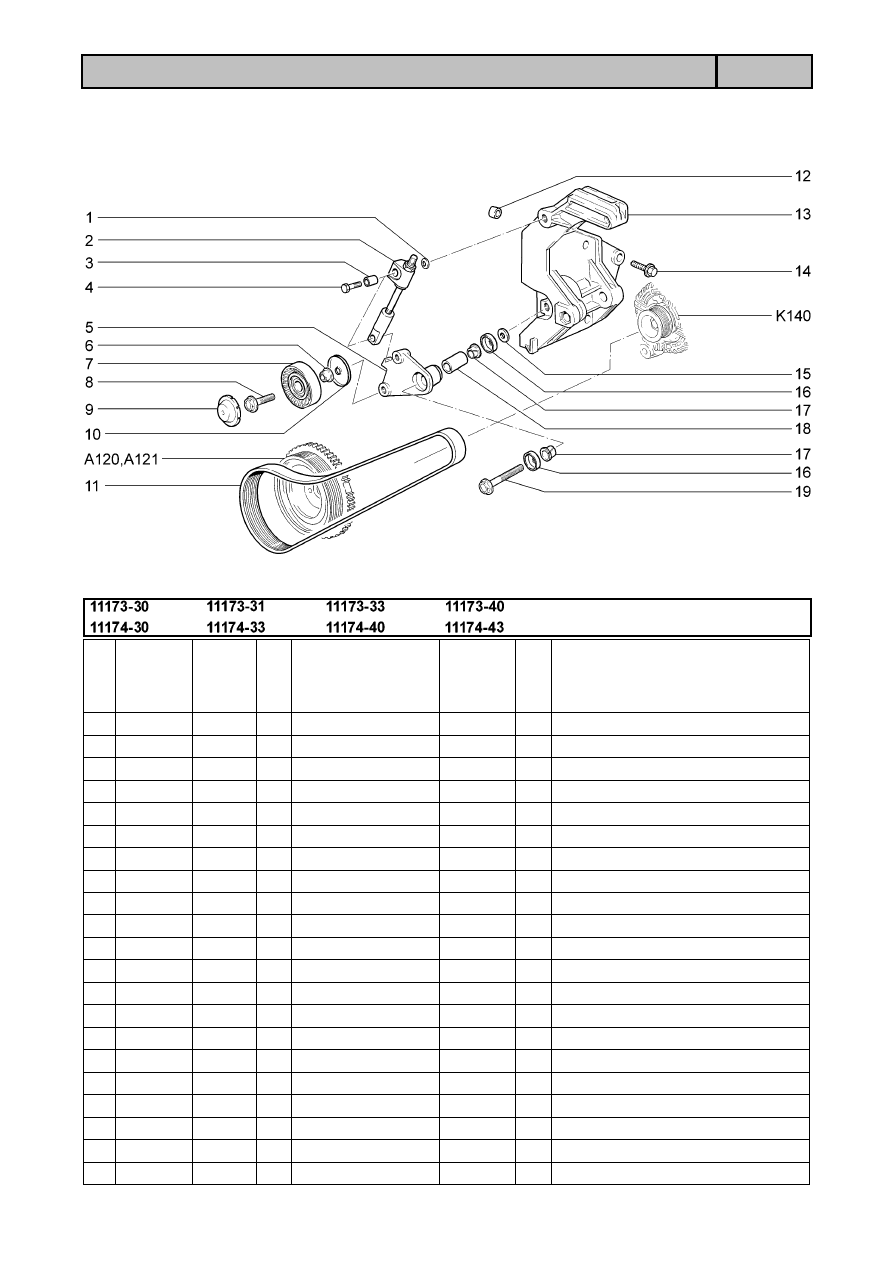

A23

Привод вспомогательных агрегатов

A145

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0011980&73

2

Шайба 8 пружинная коническая

2

+

11180&1041280&01 ~

1

Натяжитель винтовой

2

+

11180&1041280&02 ~

1

Натяжитель винтовой

3

11180&1041289&00

2

Втулка дистанционная

4

+

21210&2904194&00

2

Болт

5

+

11180&1041084&00

1

Кронштейн ролика натяжителя

6

+

21230&1041208&00

1

Втулка дистанционная

7

+

21230&1041056&10

1

Ролик натяжной

8

+

11180&1041122&00

1

Болт М10х1,25х35

9

+

21230&1041065&10

1

Крышка защитная

10

+

21230&1041067&00

1

Экран защитный

11

+

11180&1041020&00 ~

1

Ремень

11

+

11180&1041020&01 ~

1

Ремень

12

+

21010&1003017&00

2

Втулка установочная

13

+

11180&1041034&00

1

Кронштейн генератора

14

+

21100&1001161&00

3

Болт М8х66

15

+

00001&0026468&01

1

Шайба 10х25

16

+

11180&1041086&00

2

Кольцо защитное

17

11180&1041089&00

2

Втулка

18

+

11180&1041087&00

1

Втулка распорная

19

+

11180&1041082&00

1

Болт М10х1,25х58

A24

Привод вспомогательных агрегатов

(14,16,114,116,434,436)

A146

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21010&1003017&00

2

Втулка установочная

2

+

00001&0011980&73

2

Шайба 8 пружинная коническая

3

+

11180&1041280&01

1

Натяжитель винтовой

4

11180&1041289&00

2

Втулка дистанционная

5

+

21210&2904194&00

2

Болт

6

+

11180&1041084&00

1

Кронштейн ролика натяжителя

7

+

21230&1041208&00

1

Втулка дистанционная

8

+

21230&1041056&10

1

Ролик натяжной

9

+

11180&1041122&00

1

Болт М10х1,25х35

10

+

21230&1041065&10

1

Крышка защитная

11

+

21230&1041067&00

1

Экран защитный

12

+

11180&1041020&11 ~

1

Ремень

12

+

11180&1041020&13 ~

1

Ремень

13

+

11180&1041034&01

1

Кронштейн генератора

14

+

21100&1001161&00

3

Болт М8х66

15

+

00001&0026468&01

1

Шайба 10х25

16

+

11180&1041086&00

2

Кольцо защитное

17

11180&1041089&00

2

Втулка

18

+

11180&1041087&00

1

Втулка распорная

19

+

11180&1041082&00

1

Болт М10х1,25х58

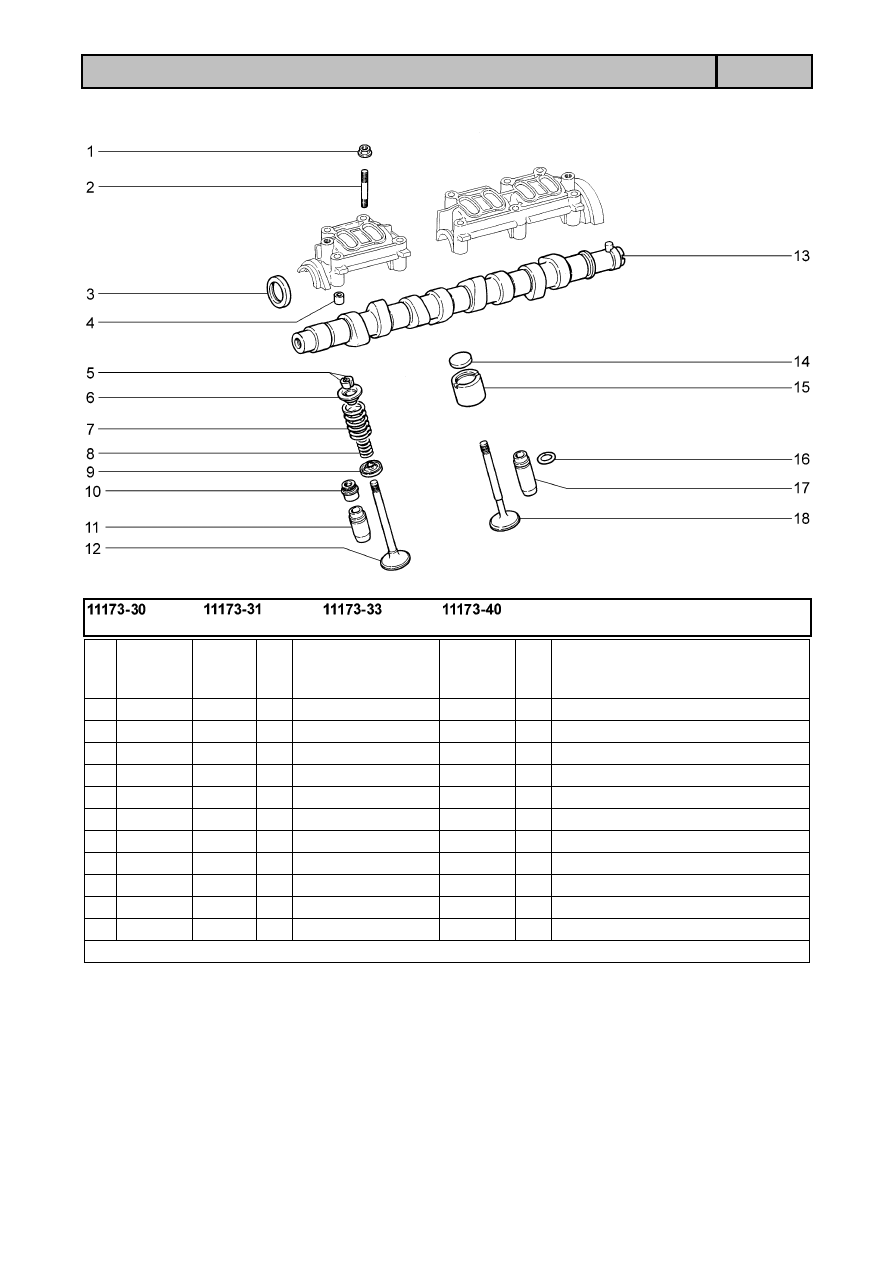

A25

Механизм газораспределительный

A150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21100&3701686&00 **

10 Гайка М8

2

+

00001&0035441&21 **

4

Шпилька М8х55

2

+

21080&1006038&00 **

6

Шпилька

3

+

21080&1005034&00 ~

1

Сальник

3

+

21080&1005034&01 ~

1

Сальник

3

+

21080&1005034&03 ~

1

Сальник

4

+

21010&1003017&00 **

4

Втулка установочная

5

+

21080&1007028&00

16 Сухарь клапана

6

+

21080&1007025&00

8

Тарелка пружины клапана

7

+

21080&1007020&00

8

Пружина клапана наружная

8

+

21080&1007021&00

8

Пружина клапана внутренняя

9

+

21080&1007022&00

8

Шайба опорная пружины клапана

10

+

21080&1007026&02  ~

8

Колпачок маслоотражательный
клапана

10

+

21080&1007026&03 ~

8

Колпачок маслоотражательный
клапана

11

+

21080&1007032&20 **

4

Втулка направляющая +0,02мм

11

+

21080&1007032&22 **

4

Втулка направляющая +0,22мм

12

+

21080&1007010&00

4

Клапан впускной

13

+

21110&1006010&00

1

Вал распределительный

14

+

21080&1007056&00 ^

8

Шайба регулировочная 3,00мм

14

+

21080&1007056&10 ^

8

Шайба регулировочная 3,05мм

14

+

21080&1007056&11 ^

8

Шайба регулировочная 3,10мм

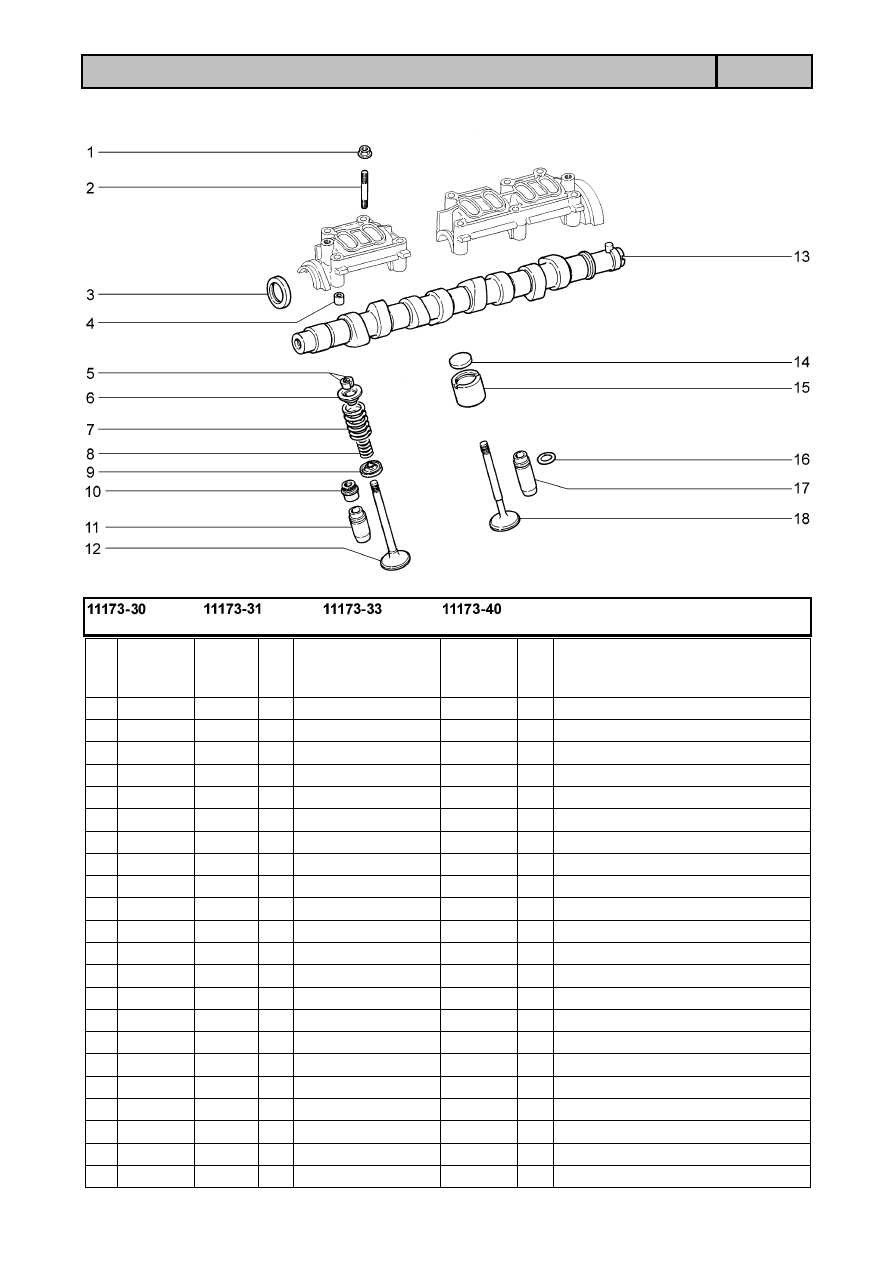

A26

Механизм газораспределительный

A150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

14

+

21080&1007056&12 ^

8

Шайба регулировочная 3,15мм

14

+

21080&1007056&13 ^

8

Шайба регулировочная 3,20мм

14

+

21080&1007056&14 ^

8

Шайба регулировочная 3,25мм

14

+

21080&1007056&15 ^

8

Шайба регулировочная 3,30мм

14

+

21080&1007056&16 ^

8

Шайба регулировочная 3,35мм

14

+

21080&1007056&18 ^

8

Шайба регулировочная 3,40мм

14

+

21080&1007056&20 ^

8

Шайба регулировочная 3,45мм

14

+

21080&1007056&22 ^

8

Шайба регулировочная 3,50мм

14

+

21080&1007056&24 ^

8

Шайба регулировочная 3,55мм

14

+

21080&1007056&26 ^

8

Шайба регулировочная 3,60мм

14

+

21080&1007056&28 ^

8

Шайба регулировочная 3,65мм

14

+

21080&1007056&30 ^

8

Шайба регулировочная 3,70мм

14

+

21080&1007056&32 ^

8

Шайба регулировочная 3,75мм

14

+

21080&1007056&34 ^

8

Шайба регулировочная 3,80мм

14

+

21080&1007056&36 ^

8

Шайба регулировочная 3,85мм

14

+

21080&1007056&38 ^

8

Шайба регулировочная 3,90мм

14

+

21080&1007056&40 ^

8

Шайба регулировочная 3,95мм

14

+

21080&1007056&42 ^

8

Шайба регулировочная 4,00мм

14

+

21080&1007056&44 ^

8

Шайба регулировочная 4,05мм

14

+

21080&1007056&46 ^

8

Шайба регулировочная 4,10мм

14

+

21080&1007056&48 ^

8

Шайба регулировочная 4,15мм

14

+

21080&1007056&50 ^

8

Шайба регулировочная 4,20мм

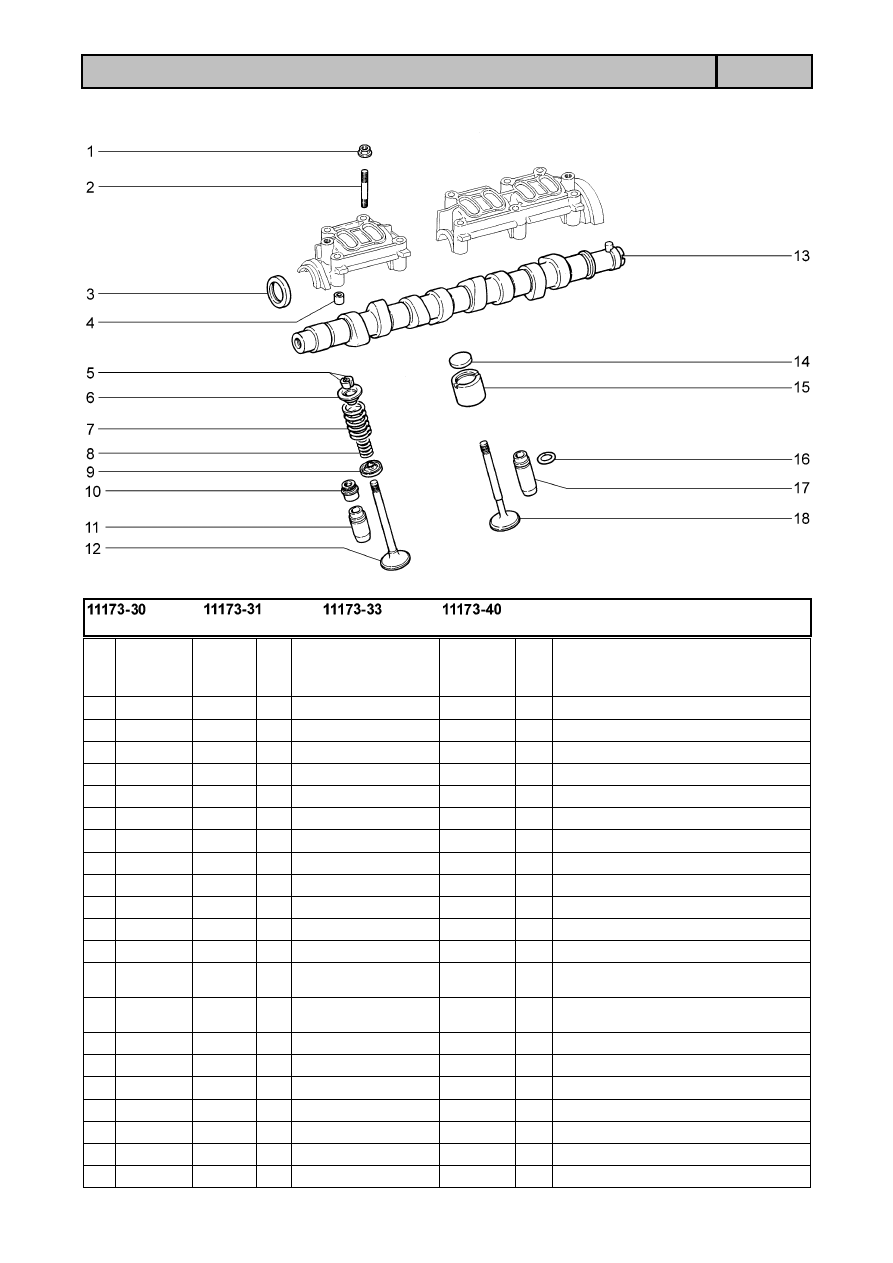

A27

Механизм газораспределительный

A150

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

14

+

21080&1007056&52 ^

8

Шайба регулировочная 4,25мм

14

+

21080&1007056&54 ^

8

Шайба регулировочная 4,30мм

14

+

21080&1007056&56 ^

8

Шайба регулировочная 4,35мм

14

+

21080&1007056&58 ^

8

Шайба регулировочная 4,40мм

14

+

21080&1007056&60 ^

8

Шайба регулировочная 4,45мм

14

+

21080&1007056&62 ^

8

Шайба регулировочная 4,50мм

15

+

21080&1007055&00

8

Толкатель

16

+

21010&1007035&00 **

8

Кольцо стопорное

17

+

21080&1007033&20 **

4

Втулка направляющая +0,02мм

17

+

21080&1007033&22 **

4

Втулка направляющая +0,22мм

18

+

21080&1007012&00

4

Клапан выпускной

** & входит в состав головки цилиндров 11180&1003011&00 (А100)

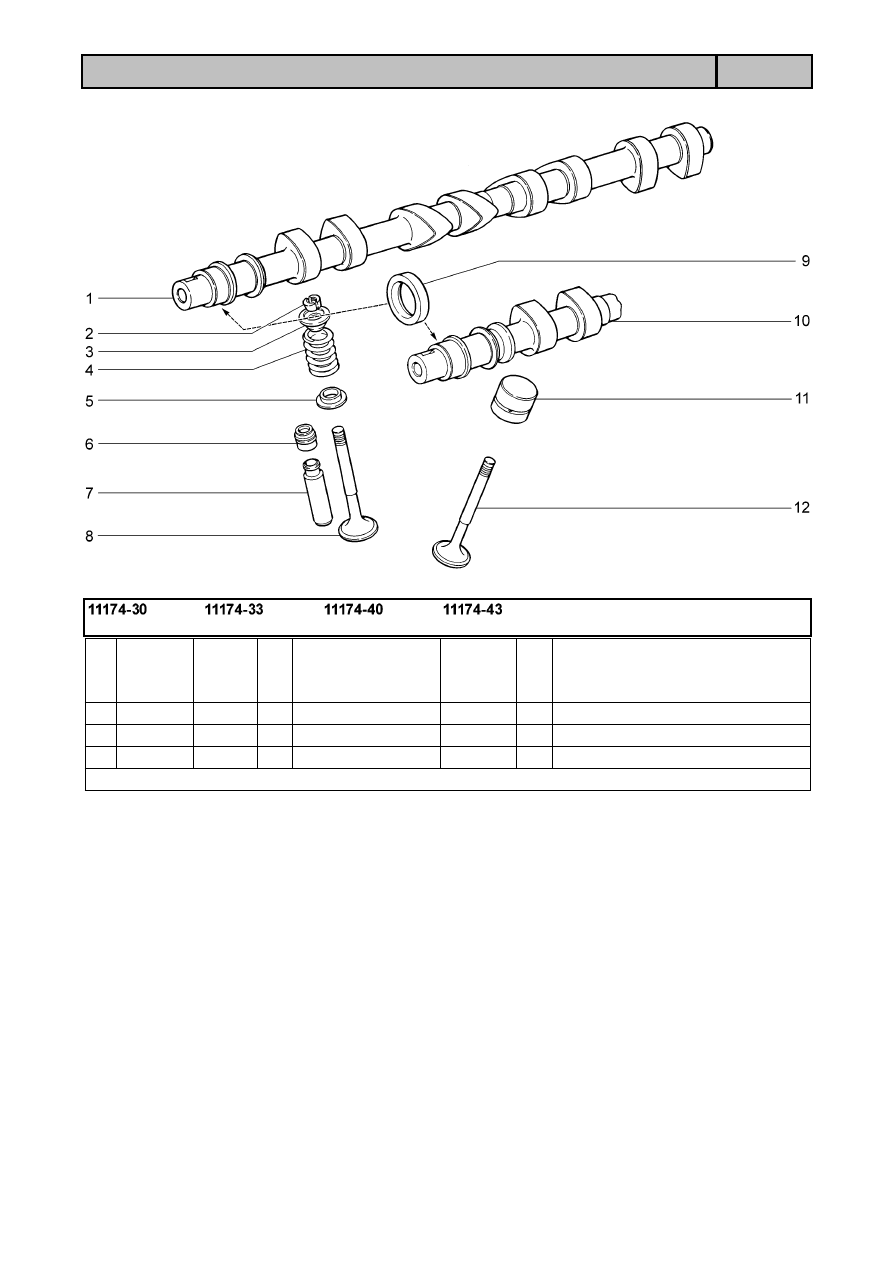

A28

Механизм газораспределительный

A151

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21120&1006014&00

1

Вал распределительный выпускной

2

+

21120&1007028&00

32 Сухарь клапана

3

+

21120&1007025&00

16 Тарелка пружины

4

+

21120&1007020&00  ~

16 Пружина клапана

4

+

21120&1007020&01  ~

16 Пружина клапана

4

+

21120&1007020&02  ~

16 Пружина клапана

4

+

21120&1007020&03  ~

16 Пружина клапана

5

+

21120&1007022&00

16 Шайба опорная

6

+

21120&1007026&02  ~

16 Колпачок маслоотражательный

6

+

21120&1007026&03  ~

16 Колпачок маслоотражательный

7

+

21120&1007032&20 *

16 Втулка направляющая +0,02мм

7

+

21120&1007032&22 *

16 Втулка направляющая +0,22мм

8

+

21120&1007012&01  ~

8

Клапан выпускной

8

+

21120&1007012&02  ~

8

Клапан выпускной

8

+

21120&1007012&03  ~

8

Клапан выпускной

9

+

21080&1005034&00  ~

2

Сальник

9

+

21080&1005034&01  ~

2

Сальник

9

+

21080&1005034&03  ~

2

Сальник

10

+

21120&1006015&00

1

Вал распределительный впускной

11

+

21120&1007300&01  ~

16 Толкатель гидравлический

11

+

21120&1007300&02  ~

16 Толкатель гидравлический

A29

Механизм газораспределительный

A151

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

12

+

21120&1007010&01  ~

8

Клапан впускной

12

+

21120&1007010&02  ~

8

Клапан впускной

12

+

21120&1007010&03  ~

8

Клапан впускной

* & входит в головку цилиндров 11194&1003011&00 (А101)

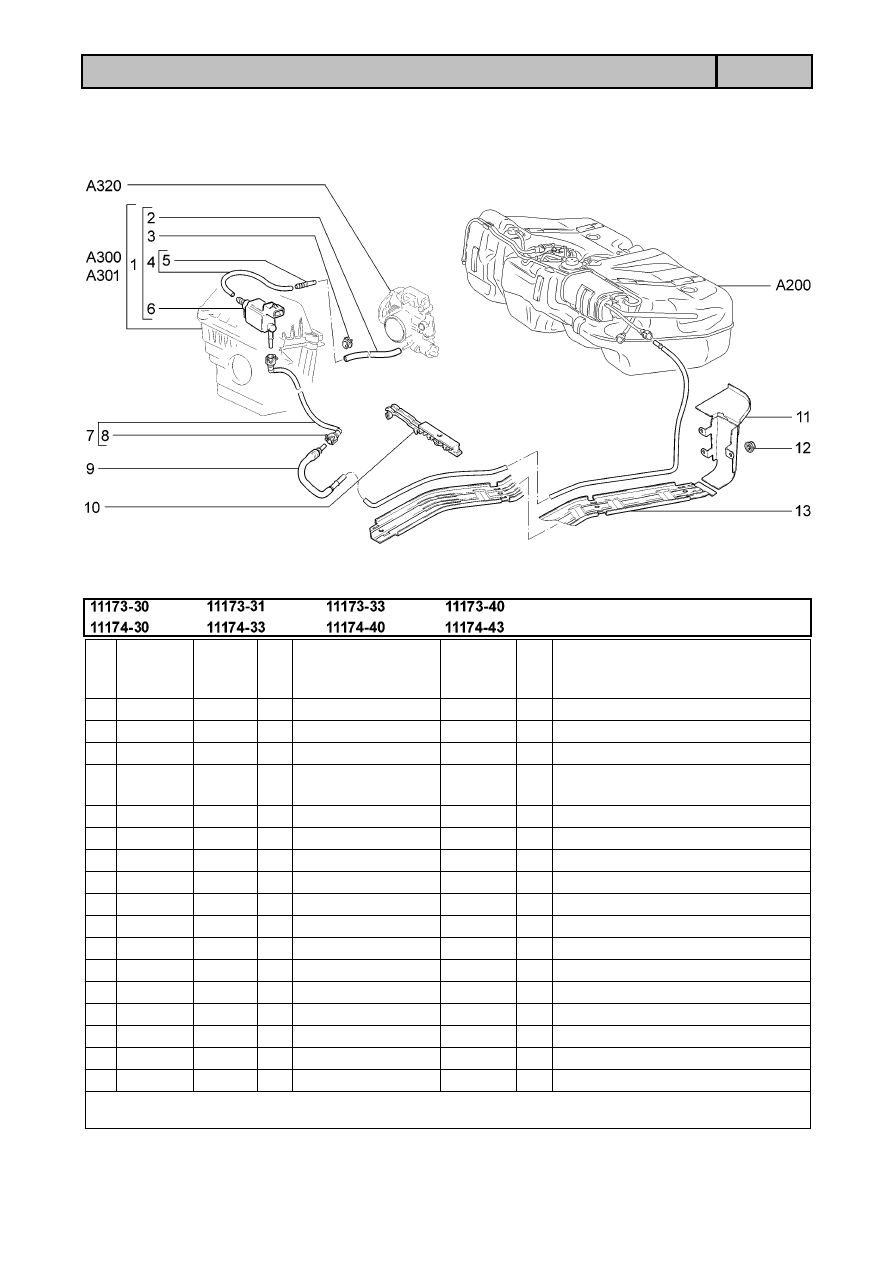

A30

Бак топливный

A200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21103&1103010&01 ~

1

Пробка топливного бака

1

+

21103&1103010&02 ~

1

Пробка топливного бака

2

+

00001&0007940&11

1

Гайка М4 низкая

3

+

11180&1101085&00

1

Уплотнитель наливной трубы

4

+

00001&0058962&11

(Е&3)

1

Гайка М6

4

+

00001&0058962&21

(Е&4)

1

Гайка М6

5

+

00001&0025990&71

2

Шайба 6 стопорная

6

+

11180&1101060&20

(Е&4)

1

Труба наливная топливного бака в
сборе

6

+

11180&1101060&30

(Е&3)

1

Труба наливная топливного бака в
сборе

7

+

00001&0009021&21

1

Болт М6х14

8

+

11180&1101354&00

(Е&3)

1

Хомут пружинный

9

+

21080&1101400&00

(Е&4)

1

Хомут винтовой в сборе

10

+

00001&0003260&10

2

Штифт цилиндрический 8х70

11

+

11180&1101126&10

1

Хомут крепления топливного бака
правый в сборе

12

11180&1101232&00

1

Кронштейн крепления экрана
передний в сборе

13

+

00001&0038321&01

5

Гайка М6 с зубчатым буртиком

14

+

21080&1101400&00

1

Хомут винтовой в сборе

15

+

11180&1101080&10

1

Шланг соединительный

16

+

11180&1101010&30

1

Бак топливный в сборе

17

+

11180&1101114&10

1

Хомут крепления топливного бака
левый в сборе

A31

Бак топливный

A200

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

18

+

00001&0026470&01

2

Шайба 8

19

+

00001&0005166&70

2

Шайба 8 пружинная

20

+

21100&1101176&00

2

Болт крепления хомута топливного
бака

21

+

11180&1101092&10

1

Экран топливного бака в сборе

A32

Трубопроводы топливные

A210

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

21214&1104136&00

(01)

1

Винт зажима

2

+

00001&0009021&21

4

Болт М6х14

3

+

00001&0005164&70

4

Шайба 6 пружинная

4

+

21120&1104092&00

(01)

1

Кронштейн

5

+

21214&1104116&00

(01)

1

Зажим

6

+

11190&1104013&10  ~

(01)

1

Трубка передняя топливная

6

+

11190&1104013&11 ~

(01)

1

Трубка передняя топливная

7

+

21120&1104252&00 ~

(01)

2

Кольцо уплотнительное

7

+

21120&1104252&03 ~

(01)

2

Кольцо уплотнительное

8

+

11180&1104240&01 ~

1

Шланг топливный в сборе

8

+

11180&1104240&10 ~

1

Шланг топливный в сборе

9

+

11180&1104140&00

1

Кронштейн в сборе

10

+

11180&1104089&01

1

Уплотнитель разрезной

11

+

00001&0026053&71

1

Шайба 6 стопорная

12

+

00001&0058962&11

1

Гайка М6

13

+

11180&1104116&00

1

Зажим

14

+

11180&1104220&00 ~

1

Трубка переднего топливного
трубопровода в сборе

14

+

11180&1104220&01 ~

1

Трубка переднего топливного
трубопровода в сборе

15

+

11180&1104048&10

1

Скоба крепления трубопроводов

16

+

11180&1104184&00

1

Облицовка защитная

17

11180&1104034&00

1

Трубка топливопровода в сборе

18

+

21214&1104142&00

1

Скоба

A33

Система улавливания паров бензина

A220

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1164042&00 *

1

Клапан продувки адсорбера в сборе

2

+

21103&1164087&10 *

1

Шланг 170 мм

3

+

00001&0001685&90 *

2

Хомут 12

4

+

11180&1164284&00 *

1

Трубка клапана и дроссельного
патрубка в сборе

5

+

11180&1104232&00 ~ *

4

Наконечник

5

+

11180&1104244&00 ~ *

4

Штуцер

6

+

11180&1164200&00 *

1

Клапан продувки адсорбера

7

+

11180&1164244&10 ~

1

Трубка паропровода передняя в сборе

7

+

11180&1164244&11 ~

1

Трубка паропровода передняя в сборе

8

+

11180&1104410&10 ~

2

Соединитель в сборе

8

+

11180&1104410&11 ~

2

Соединитель в сборе

9

+

11180&1164248&00 ~

1

Трубка паропровода средняя в сборе

9

+

11180&1164248&01 ~

1

Трубка паропровода средняя в сборе

10

+

11180&1104042&00

6

Скоба крепления трубопроводов

11

+

11180&1104195&01

1

Экран в сборе

12

+

00001&0038321&01

3

Гайка М6 с зубчатым буртиком

13

+

11180&1104058&00

1

Экран трубопроводов

* & водит в состав фильтра воздушного (А300, А301)

A34

Рампа и форсунки

A230

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11180&1144010&00 ~

1

Рампа в сборе (BOSCH)

2

+

11180&1144010&01 ~

1

Рампа в сборе (АВТЭЛ)

2

+

11180&1144010&02 ~ !

1

Рампа в сборе (АВТЭЛ)

3

+

21120&1104252&00 ~

1

Кольцо уплотнительное

3

+

21120&1104252&03 ~

1

Кольцо уплотнительное

4

+

21110&1144056&02

1

Колпачок штуцера диагностики

5

+

11180&1132032&00

4

Клипса

6

+

11180&1132010&00

4

Форсунка

7

+

11180&1132138&10

4

Кольцо уплотнительное

8

+

11180&1132138&00

4

Кольцо уплотнительное

9

21110&1144056&05

1

Колпачок штуцера диагностики

10

11180&1132032&01

4

Клипса

11

+

11180&1132010&01

4

Форсунка

11

+

11180&1132010&02 !

4

Форсунка

12

+

00001&0011977&73

2

Шайба 6 пружинная коническая

13

+

21080&1011023&00

2

Болт М6х20

11180&1132010&02  !  1118&1144010&02

A35

Рампа и форсунки

A231

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

11190&1144010&01 ~

1

Рампа в сборе (АВТЭЛ)

1

+

11190&1144010&02 ~!

1

Рампа в сборе (АВТЭЛ)

2

+

11190&1144010&00 ~

1

Рампа в сборе (BOSCH)

3

11180&1132032&01

4

Клипса

4

11190&1132010&10

4

Форсунка

4

11190&1132010&11!

4

Форсунка

5

+

11180&1132138&10

4

Кольцо уплотнительное

6

+

11180&1132138&00

4

Кольцо уплотнительное

7

11190&1132032&00

4

Клипса

8

+

11190&1132010&00

4

Форсунка

9

+

21080&1011023&00

2

Болт М6х20

10

+

00001&0011977&73

2

Шайба 6 пружинная коническая

11190&1132010&11  !  11190&1144010&02

A36

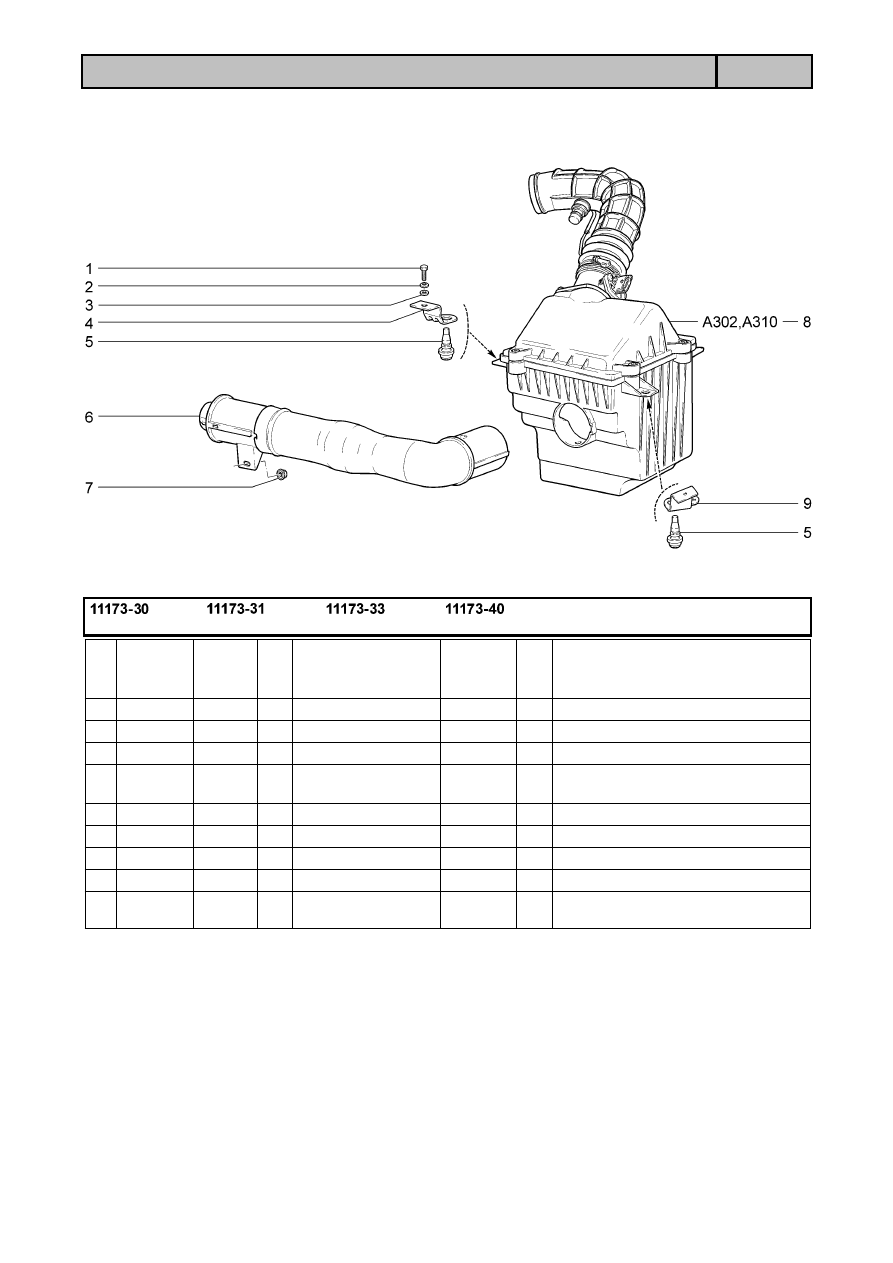

Установка фильтра воздушного

A300

№

поз.

№ извещ.

об

изменении

Дата

выпуска

изв.

Вкл.

в з/ч

Номер детали,

варианты

Применяе&

мость

Кол.

Наименование

1

+

00001&0009020&21

2

Болт М6х12

2

+

00001&0011977&73

2

Шайба 6 пружинная коническая

3

+

00001&0026397&01

2

Шайба 6

4

11180&1109187&00

1

Кронштейн крепления воздушного
фильтра

5

+

21120&1109249&01

3

Опора крепления воздушного фильтра

6

+

11180&1109301&00

1

Воздухозаборник в сборе

7

+

00001&0038321&01

1

Гайка М6 с зубчатым буртиком

8

+

11180&1109010&00

1

Фильтр воздушный в сборе

9

+

11180&1109186&00

1

Кронштейн крепления воздушного
фильтра
