LADA LARGUS. Каталог деталей и сборочных единиц - часть 24

Каталог LADA LARGUS 4601

09.12

374

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

840110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001551352





1

Соединитель подрулевых выключателей

1





+

6001551353





1

Соединитель с устройством вращающимся

2





+

6001551355





1

Переключатель стеклоочистителей

2





+

6001551357





1

Переключатель стеклоочистителей

2





+

6001551358





1

Переключатель стеклоочистителей

3





+

6001551360





1

Переключатель световой сигнализации

3





+

6001551361





1

Переключатель световой сигнализации

4





+

8200739453





1

Кожух нижний рулевой колонки

5





+

8200739452





1

Кожух верхний рулевой колонки

Каталог LADA LARGUS 4601

09.12

375

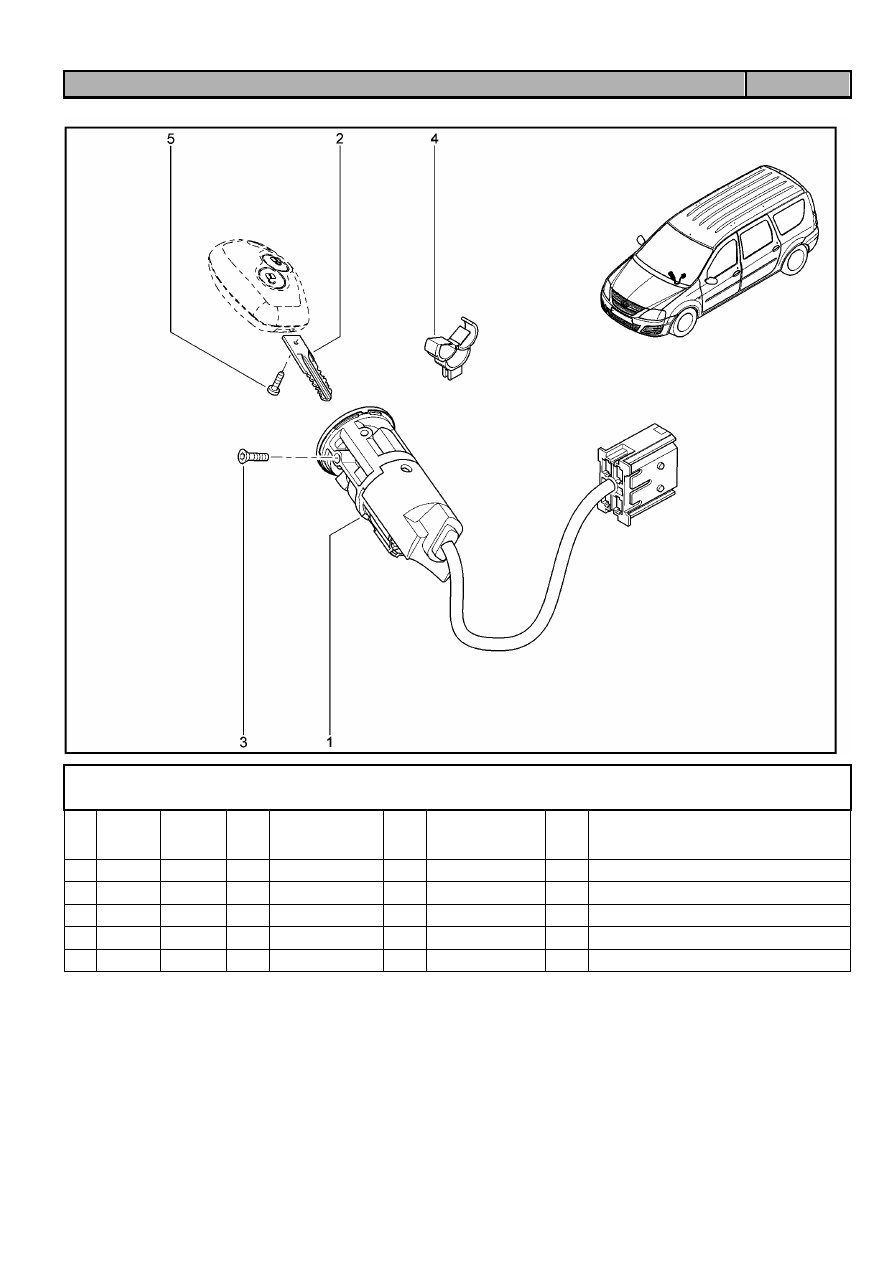

ИМОБИЛИЗАТОР

841010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

487002447R





1

Замок зажигания

2





+

805643271R





1

Ключ зажигания

3





+

7703004134





1

Болт с потайной головкой

4





+

7703179080





1

Клипса крепления

5





+

6001548529





1

Винт крепления

Каталог LADA LARGUS 4601

09.12

376

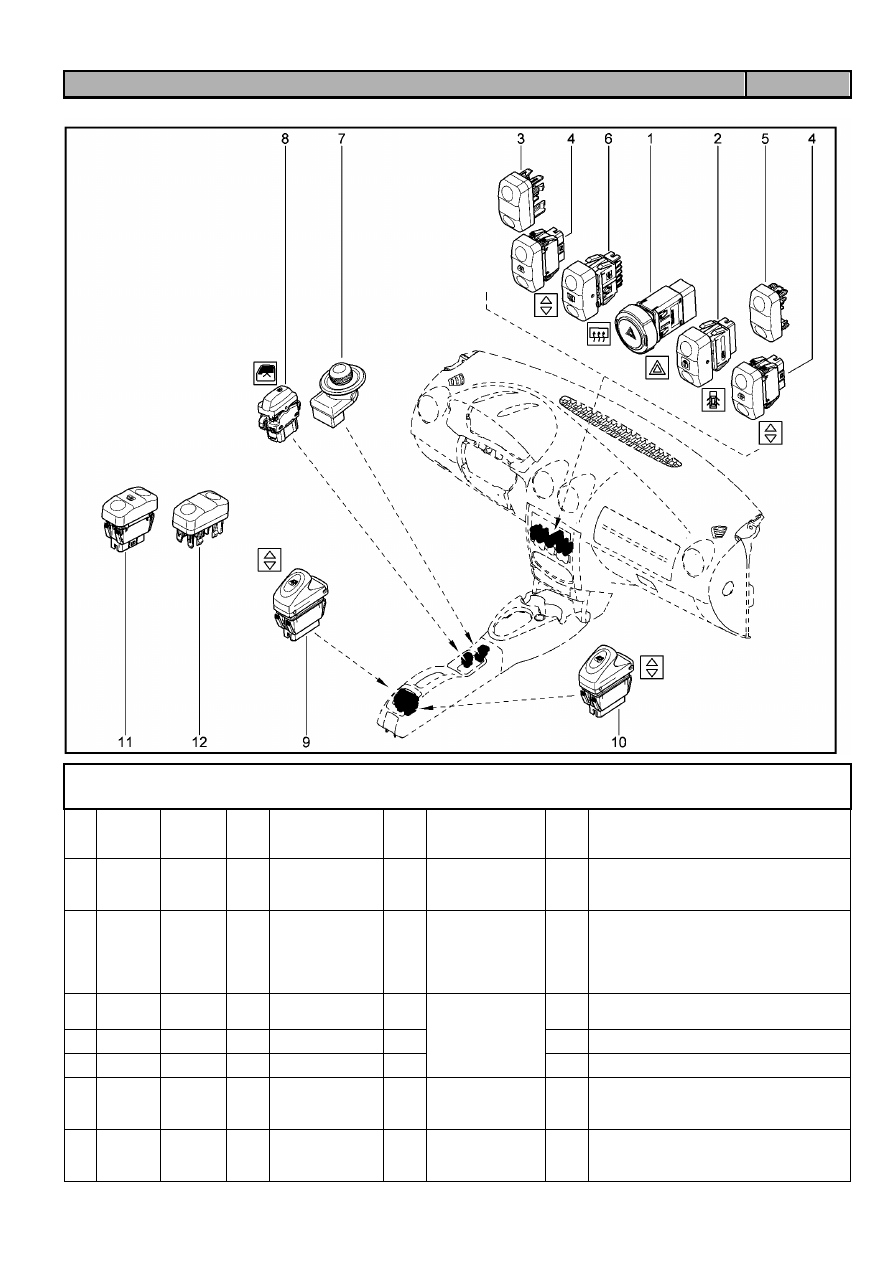

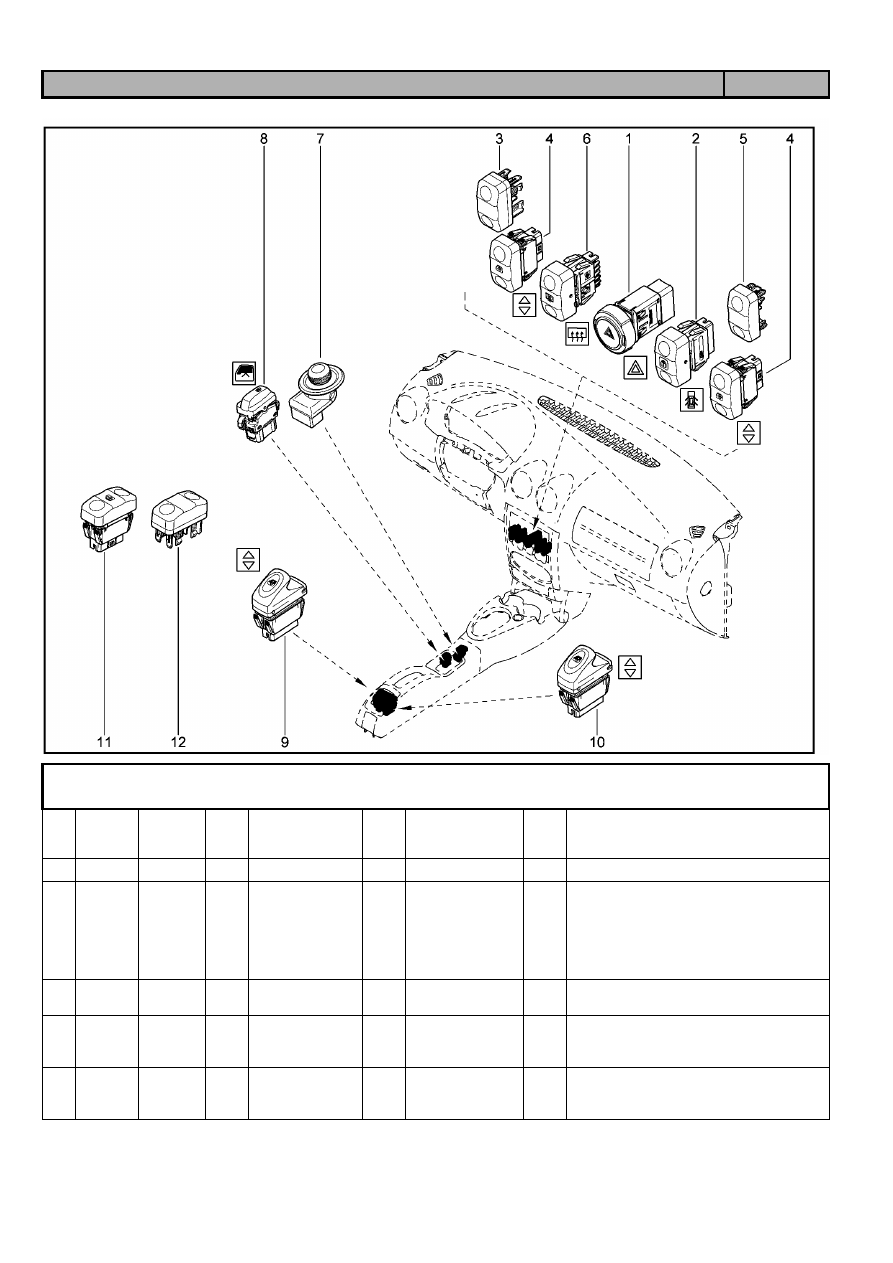

ПЕРЕКЛЮЧАТЕЛИ

842011





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8450000258





1

Выключатель аварийной сигнализации

2





+

8450000262



замки даерей с

функцией

“центральный

замок” и

дистанционным

управлением

1

Выключатель блокировки замков боковых
дверей

3





+

8450000263



замкт дверей без

электропривода

1

Заглушка отверстия выключателя

4





+

8450000260



электро-

стеклоподъемники

передних дверей

1

Выключатель электростеклоподъемника

5





+

8450000261



механич. стекло-

подъемники

передних дверей

1

Заглушка отверстия под включатель
электростеклоподъемников



Каталог LADA LARGUS 4601

09.12

377

ПЕРЕКЛЮЧАТЕЛИ

842011





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

6





+

8450000259



с электро-

обогревателем

стекла двери задка

1

Выключатель обогрева стекла двери задка

7





+

255706283R



наружные зеркала

с электро-

управлением и

электро-

управлением

1

Привод наружного зеркала

8





+

8200325065



электростекло-

подъемники

зодних дверей

1

Выключатель задних
электростеклоподъемников

9





+

8200467793



1

Выключатель электростеклоподъемника

10





+

8200467835



1

Выключатель электростеклоподъемника

11





+

8450000260



электростекло-

подъемники

передних дверей

1

Выключатель электростеклоподъемника

12





+

8450000263



без электро-

обогревателя

стекла двери задка

1

Заглушка отверстия выключателя обогрева
стекла двери задка

Каталог LADA LARGUS 4601

09.12

378

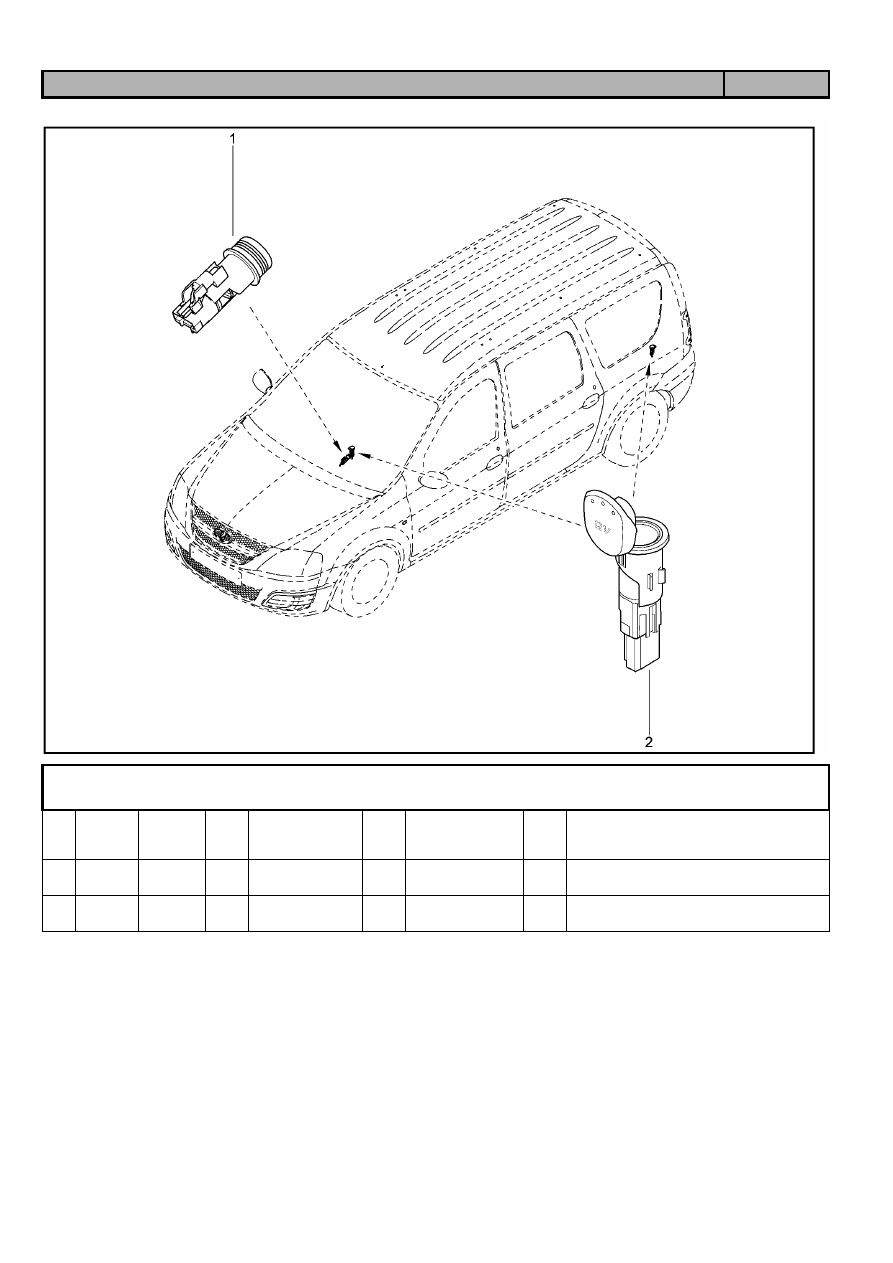

ПРИКУРИВАТЕЛЬ

843010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

253312702R



c аксессуарами

для курения

1

Прикуриватель

2





+

253318224R



без аксессуарами

для курения

1

Гнездо 12 V без прикуривателя (с
крышкой)

Каталог LADA LARGUS 4601

09.12

379

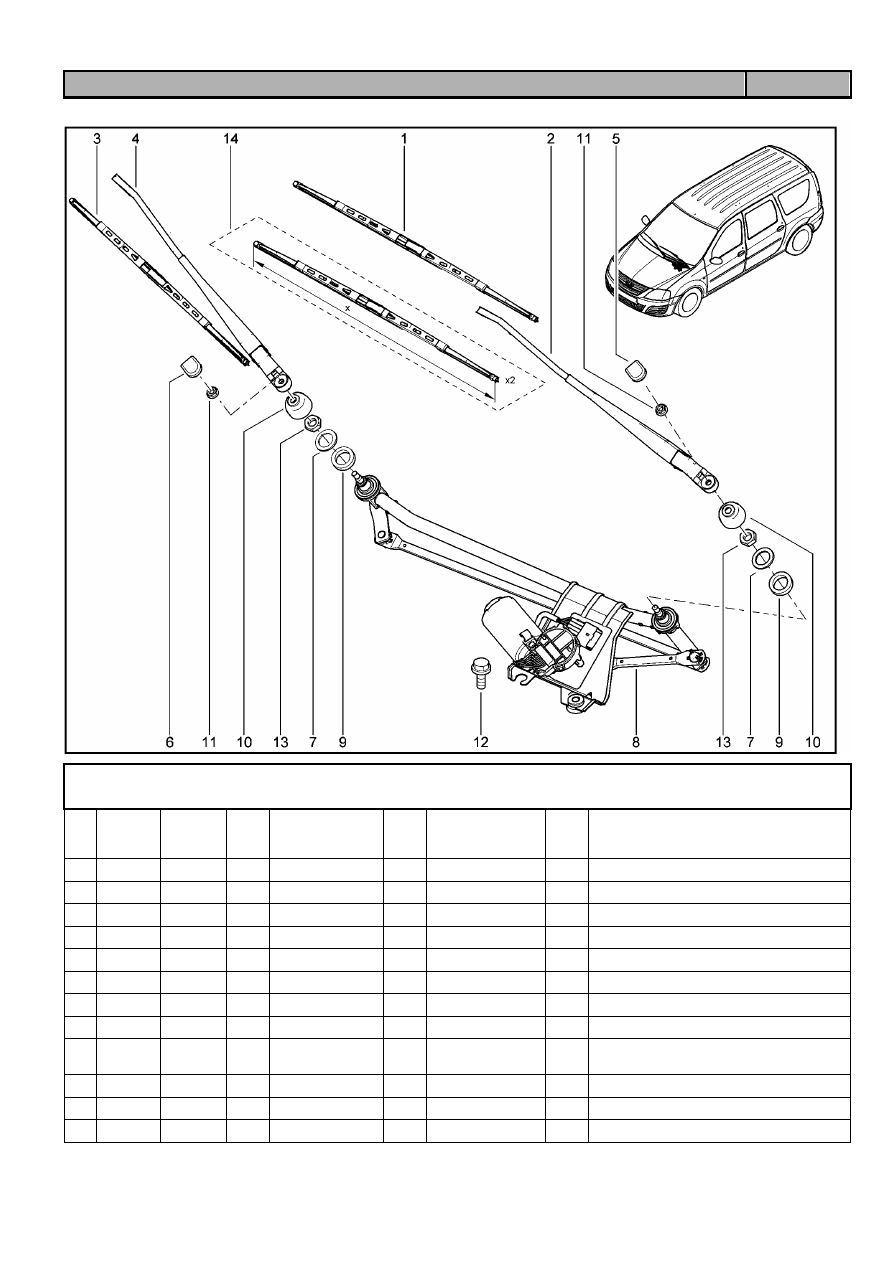

СТЕКЛООЧИСТИТЕЛЬ ЛОБОВОГО СТЕКЛА

850110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

288907150R





1

Щетка стеклоочистителя левая

2





+

288812938R





1

Рычаг стеклоочистителя левый

3





+

288907150R





1

Щетка стеклоочистителя правая

4





+

288688767R





1

Рычаг стеклоочистителя правый

5





+

6001550818





1

Колпачок декоративный гайки

6





+

6001550819





1

Колпачок декоративный гайки

7





+

6001550819





1

Шайба крепления штуцера

8





+

6001550803





1

Привод стеклоочистителя

9





+

6001550799





1

Кольцо штуцера привода стеклоочистителя
ветрового стекла

10





+

6001550802





1

Колпачок гайкаи крепления штуцера

11





+

7705190408





1

Низкая шестигранная гайка

12





+

7703602059





1

Болт шестигранный с буртиком

Каталог LADA LARGUS 4601

09.12

380

СТЕКЛООЧИСТИТЕЛЬ ЛОБОВОГО СТЕКЛА

850110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

13





+

6001550800





1

Гайка крепления штуцера привода
стеклоочистителя веирового стекла

14





+

288901158R





1

Комплект щеток стеклоочистителя

Каталог LADA LARGUS 4601

09.12

381

СТЕКЛООЧИСТИТЕЛЕЙ ЗАДНЕГО СТЕКЛА

851810





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

6001548989



со стекло-

очистителем

стекла двери задка

1

Рычаг стеклоочистителя

2





+

7705190408



1

Низкая шестигранная гайка

3





+

6001548990



1

Мотор-редуктор стеклоочистителя

4





+

6001548991



1

Кольцо уплотнительное штуцера мотор-
редуктор

5





+

7703072362



1

Заклепка

Каталог LADA LARGUS 4601

09.12

382

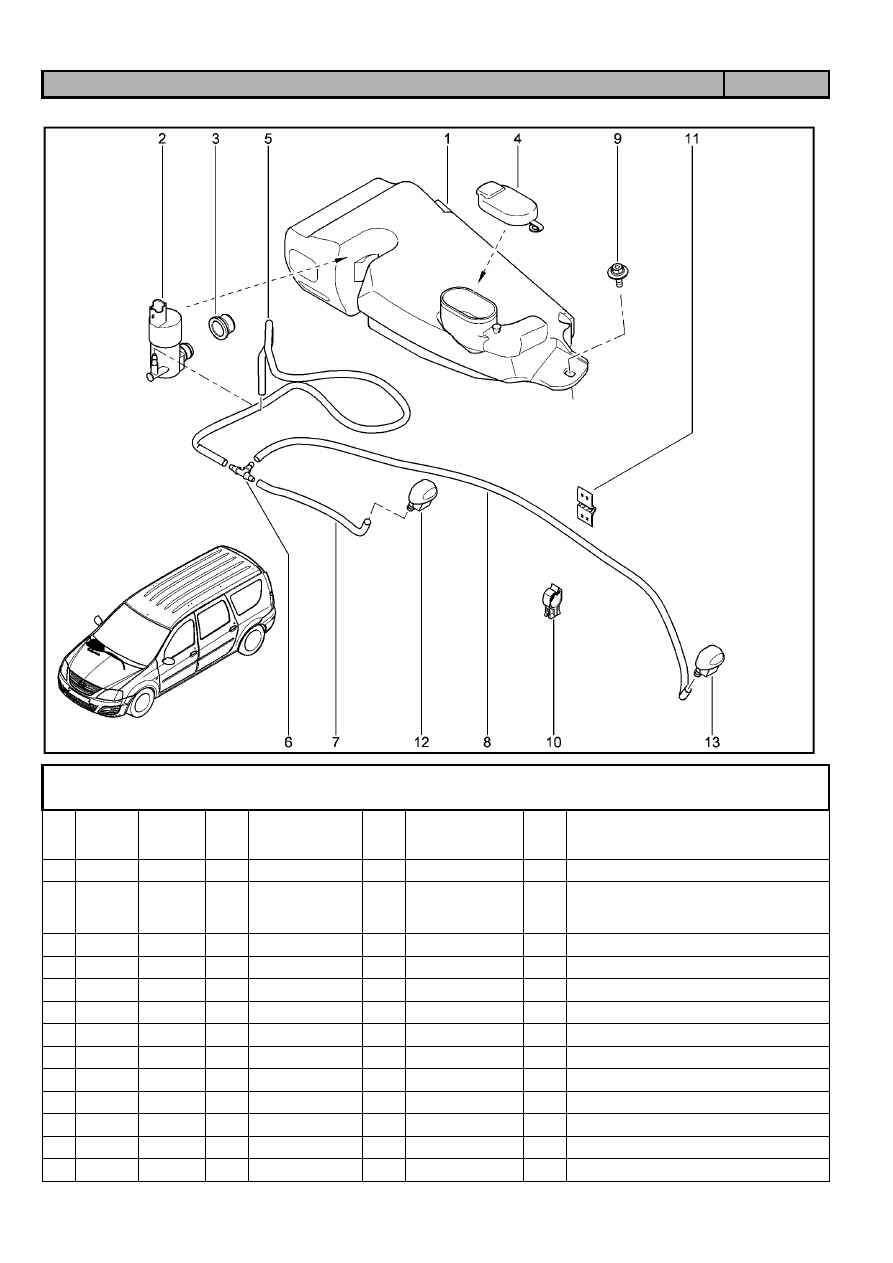

ОМЫВАТЕЛЬ ПЕРЕДНИХ СТЁКОЛ

860110





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

289106288R





1

Бачок омывателя ветрового стекла

2





+

6001549443



без стекло-

очистителем

стекла двери задка

1

Насос омыателя ввветрового стекла

3





+

289210810R





1

Насос омывателя стекла

4





+

6001548742





1

Крыша бачка омыввателя стекла

5





+

6001549123





1

Трубка омывателя стекла

6





+

6001549124





1

Соединитель трубок стеклоомывателя

7





+

6001548743





1

Трубка омывателя стекла

8





+

6001549125





1

Трубка омывателя ветрового стекла

9





+

7703602209





1

Болт шестигранный с буртиком

10





+

7703179035





1

Скоба крепления трубки одноместная

11





+

8200176733





1

Скоба крепления трубки

12





+

7700846446





1

Жиклер омывателя ветрового стекла

13





+

7700846446





1

Жиклер омывателя ветрового стекла

Каталог LADA LARGUS 4601

09.12

383

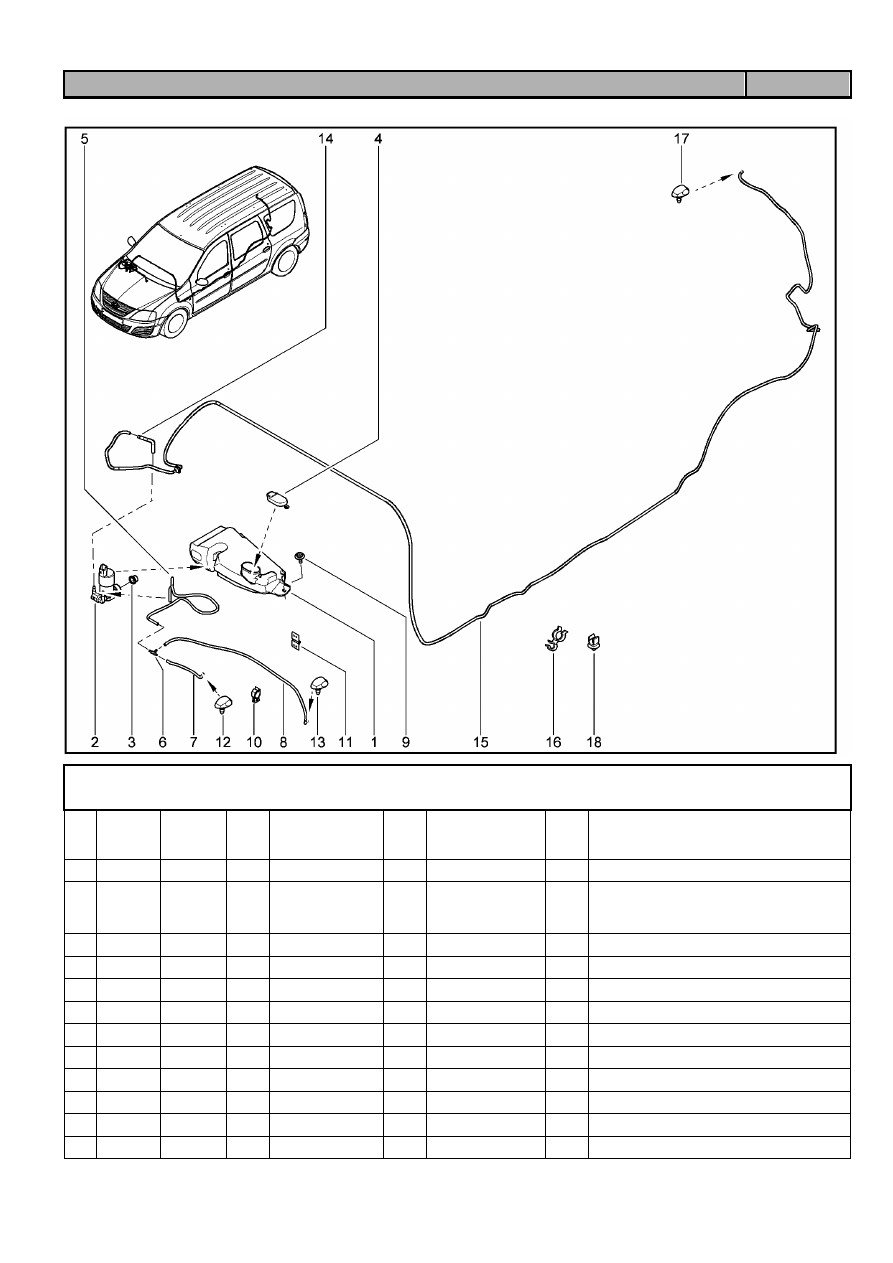

ОМЫВАТЕЛЬ ЗАДНИХ СТЁКОЛ

860510





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

289106288R





1

Бачок омывателя ветрового стекла

2





+

6001549444



со стекло-

очистителем

стекла двери задка

1

Насос омывателя ветрового стекла

3





+

289210810R





1

Уплотнительное кольцо насоса омывателя

4





+

6001548742





1

Крышка бачка омывателя стекла

5





+

6001549123





1

Трубка омывателя стекла

6





+

6001549124





1

Соединитель трубок стеклоомывателя

7





+

6001548743





1

Трубка омывателя стекла

8





+

6001549125





1

Трубка омывателя ветрового стекла

9





+

7703602209





1

Болт шестигранный с буртиком

10





+

7703179035





1

Скоба крепления трубки одноместная

11





+

8200176733





1

Скоба крепления трубки

12





+

7700846446





1

Жиклер омывателя ветрового стекла

Каталог LADA LARGUS 4601

09.12

384

ОМЫВАТЕЛЬ ЗАДНИХ СТЁКОЛ

860510





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

13





+

7700846446





1

Жиклер омывателя ветрового стекла

14





+

8200766087



со стекло-

очистителем

стекла двери задка

1

Трубка омывателя заднего стекла

15





+

8200766091



со стекло-

очистителем

стекла двери задка

1

Трубка омывателя заднего стекла

16





+

7703079161





1

Скоба крепления

17





+

289321198R



со стекло-

очистителем

стекла двери задка

1

Жиклер омывателя стекла

18





+

7703079870



со стекло-

очистителем

стекла двери задка

1

Скоба крепления 1

Каталог LADA LARGUS 4601

09.12

385

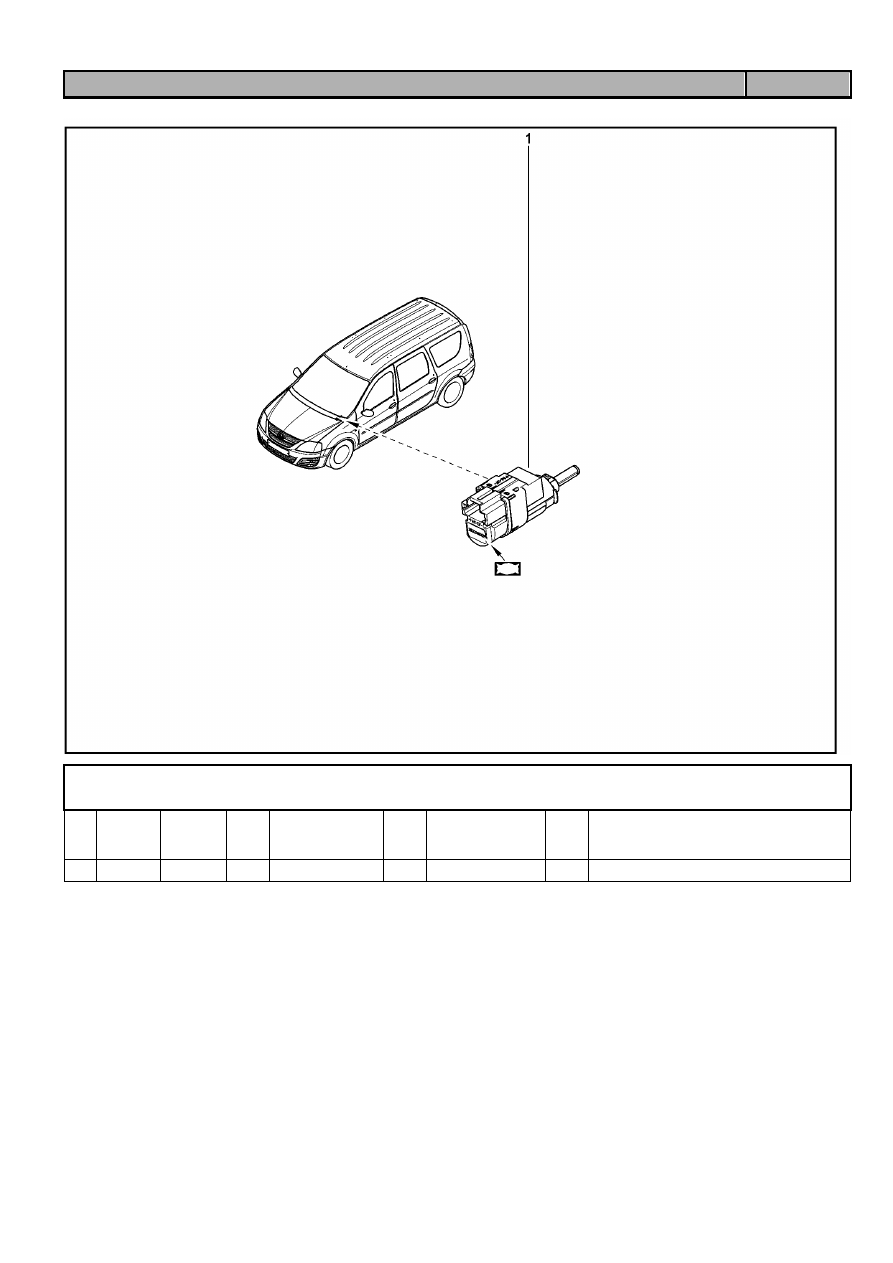

КНОПОСНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

862010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

253206170R





1

Контактный выключатель

Каталог LADA LARGUS 4601

09.12

386

АНТЕННА, ДИНАМИКИ

863010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

7700424534





1

Динамик акустический с двойным конусом

2





+

7700424534





1

Динамик акустический с двойным конусом

3





+

7700424534





1

Динамик акустический с двойным конусом

4





+

7700424534





1

Динамик акустический с двойным конусом

5





+

7700773864





1

Радиоантенна

6





+

8200684863





1

Основание радиоантены

7





+

282438118R





1

Кабель коаксиальный а/м антенны

8





+

7703033157





1

Гайка шестигранная с шайбой

9





+

7703079631





1

Клипса крепления

Каталог LADA LARGUS 4601

09.12

387

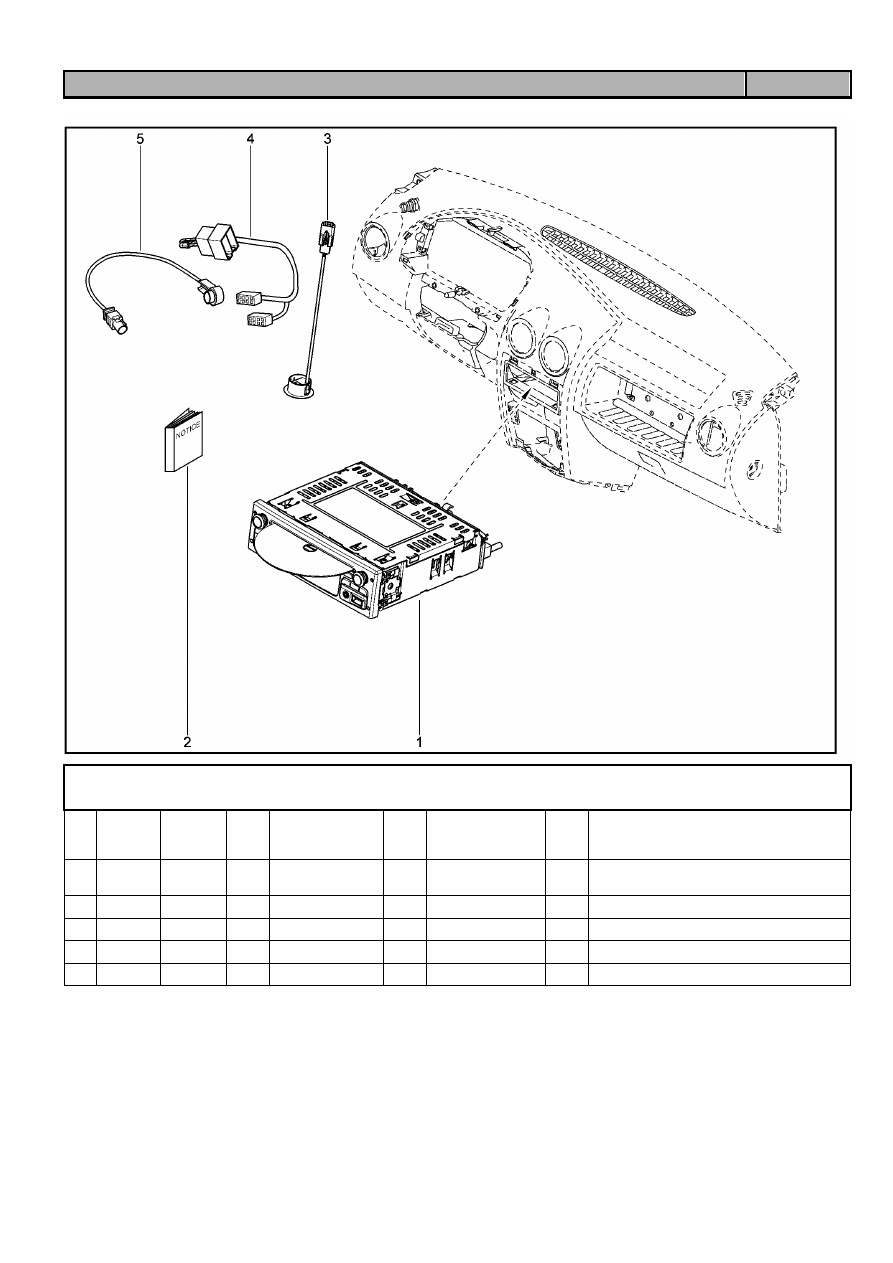

МЕДИА ЦЕНТР

863510





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

281155052R





1

Автомобильный радиоприемник CD-
проигрыватель, МР3

2





+

8450000740





1

Инструкция по эксплуатации для радио

3





+

283128032R





1

Микрофон

4





+

240363108R





1

Дополнительный жгут проводов радио

5





+

280607335R





1

Усилитель - радио

Каталог LADA LARGUS 4601

09.12

388

ЦЭКБС

873011





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

8201068829





1

Центральный электронный
коммутационный блок в салоне

2





+

8200781882





1

Кронштейн блока управления комфортом

3





+

243822641R





1

Крышка монтажного блока моторного
отсека

4





+

243800196R





1

Основание монтажного блока моторного
отсека

5





+

243507049R





1

Замок монтажного блока моторного отсека

6





+

7703033181





1

Гайка шестигранная с шайбой

7





+

7703602206





1

Болт шестигранный с буртиком

8





+

7703016547





1

Большой саморез с полукруглой головкой

9





+

7703046143





1

Гайка пластинчатая (крепеж самореза)

10





+

6001549924





1

Винт

Каталог LADA LARGUS 4601

09.12

389

РЕЛЕ

874010





KS015-41

KSOY5-42

RS015-41

RSOY5-42

FS015-40

FS015-41

№

поз.

№

извещ.

об изм

Дата

выпуска

изв

Вкл.
в з/ч

Номер детали

Вари

ант

Применяемость  Кол.

Наименование

1





+

7700414484





1

Микрореле 20/10

2





+

7700844253



с кондиционером

1

Реле 40А диод

3





+

8200253921





1

Реле 40А

4





+

7700410550





1

Запасной предохранитель, 15А

4





+

7700410553





1

Предохранитель запасной, 2-й

5





+

7700410548





1

Предохранитель запасной

5





+

7700410572





1

Предохранитель запасной 5А

5





+

7700410574





1

Предохранитель запасной 10А

5





+

7700410576





1

Предохранитель 20А

5





+

7700410577





1

Предохранитель 25А

5





+

7700410578





1

Предохранитель запасной 30А

6





+

7700410541





1

Предохранитель макси 50А

6





+

7700410542





1

Предохранитель макси 60А

7





+

8200263342



без противо-

туманных фар

1

Микрореле
