LADA NIVA 4x4. Каталог запасных частей - часть 10
Catalogue LADA NIVA 12. 2003
1
6
7
2
8
9
3
10
A610
11
4
5
5

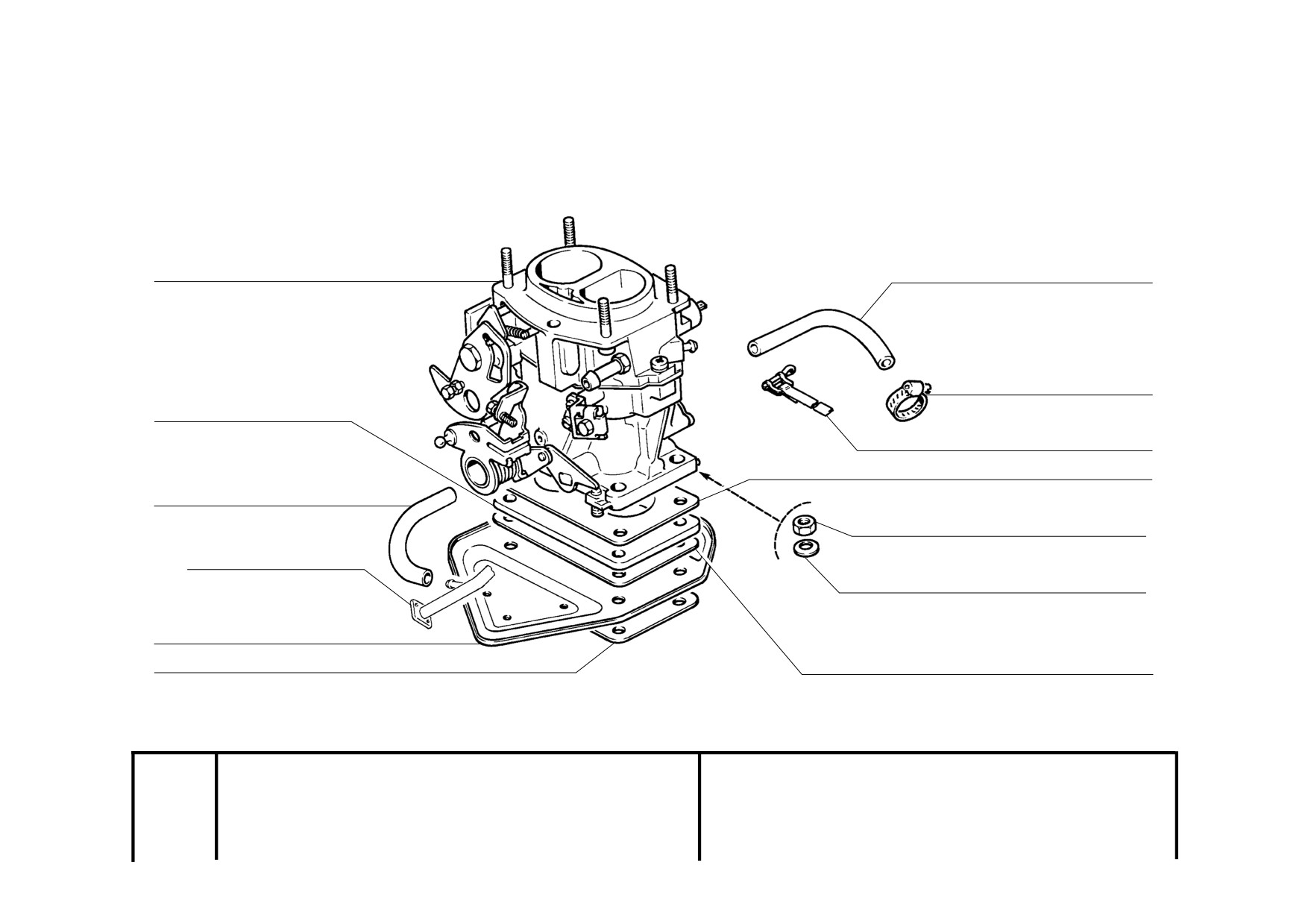

¿-¡fi-¿“Œ-
21213(01)
Carburetor
21216(01)
A311
Carburateur
21217(02)
Vergaser
2131-01(01)
Carburador
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21053-1107010-82
(02-163)
1
Карбюратор
Carburettor
Carburateur
Vergaser
Carburador
1
21073-1107010
(01)
1
Карбюратор
Carburettor
Carburateur
Vergaser
Carburador
2
21051-1107016-02 ~
1
Прокладка теплоизолирующая
Heat shield
Cale thermique
Wärmeisolierdichtung
Junta termoaislante
2
21051-1107016-03 ~
1
Прокладка теплоизолирующая
Heat shield
Cale thermique
Wärmeisolierdichtung
Junta termoaislante
3
2108-1107034
1
Шланг 330 мм
Hose 330 mm
Tuyau 330 mm
Zuleitung 330 mm
Manguera 330 mm
4
2107-1107021
(02-163)
1
Экран теплоизолирующий
Heat shield
Ecran thermique
Wärmeisolierblech
Pantalla termoaislante
5
2108-1107015
~
(02-163)
1
Прокладка
Gasket
Joint
Dichtung
Junta
5
2108-1107015-01
~
(02-163)
1
Прокладка
Gasket
Joint
Dichtung
Junta
5
2108-1107015
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
5
2108-1107015-01
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
6
2108-1107063
1
Шланг 270 мм
Hose 270 mm
Tuyau 270 mm
Schlauch 270 mm
Manguera 270 mm
7
3869
12.96—>
2108-1107012-01
4
Хомут винтовой
Screw-type clip
Collier à vis
Schraubenschelle
Abrazadera elicoidal
8
03869
—>12.96
0 12170090
4
Хомут
16 ленточный
Retaining strap 16
Collier à ruban 16
Bandschelle 16 mm d
Abrazadera 16 de cinta
9
2108-1107017-10
~
1
Прокладка карбюратора
Gasket, carburettor
Joint de carburateur
Vergaserdichtung
Junta del carburador
9
2108-1107017-12
~
1
Прокладка карбюратора
Gasket, carburettor
Joint de carburateur
Vergaserdichtung
Junta del carburador
10
16100811
4
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
11
11198073
4
Шайба 8 пружинная коническая
Spring washer 8, tapered
Rondelle à ressort conique 8
Federscheibe 8
Arandela 8 elástica cónica
A311
Catalogue LADA NIVA 12. 2003
1
4
2
3
A401

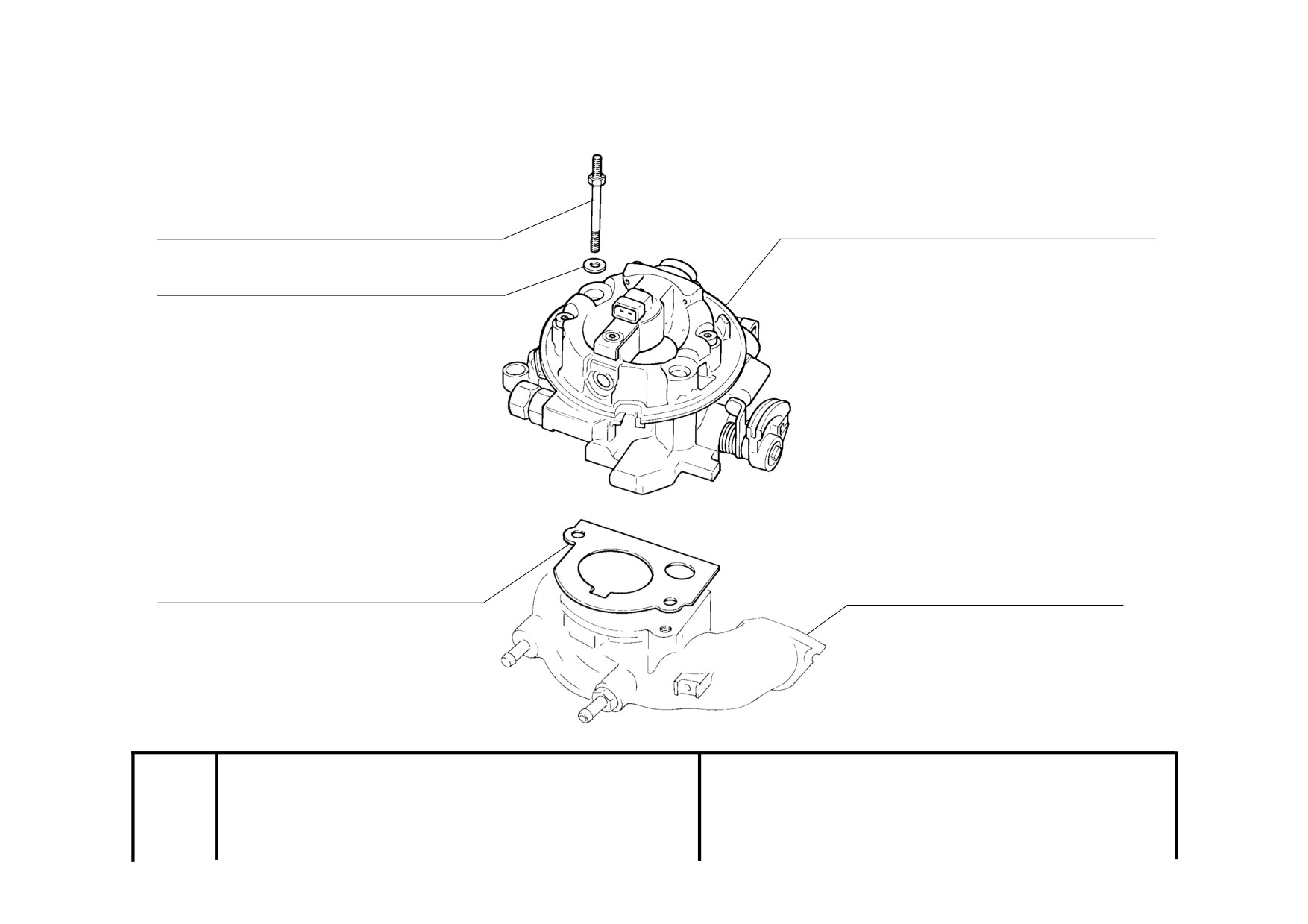

¿"-$"¿“ ÷$Õ“-¿À‹ÕŒ"Œ ¬œ-¤— ¿
21214
TBI-Unit
21214-10
A312
Organe d'injection monopoint
212146
TBI-Unit
212146-10
Dispositivo de inyección monopunto
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21214-1183019
2
Шпилька
Stud
Goujon
Gewindestift
Espárrago
2
12642701
2
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
3
21214-1183015
~
1
Прокладка
Gasket
Joint
Dichtung
Junta
3
21214-1183015-01 ~
1
Прокладка
Gasket
Joint
Dichtung
Junta
4
21214-1183010
1
Агрегат ценрального впрыска
TBI unit
Dispositif d'injection monopoint
TBI-Unit
Caja inyección combustible
monopunto
A312
Catalogue LADA NIVA 12. 2003
13
2
1
3
14
4
15
5
16
6
17
18
7
19
20
8
22
9
23
21
24
10
25
11
12
27
26
-¤ÿ ¿ ¿-¡fi-¿“Œ-¿ (¿311)
21213
Carburetor cover (A311)
21216
A320
Couvercle de carburateur (A311)
21217
Vergaserdeckel (A311)
2131-01
Tapa del carburador (A311)
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
2108-1107420
1
Клапан электромагнитный
Electromagnetic valve
Valve électromagnétique
Magnetventil
Válvula electromagnética
2
2108-1107425
1
Чашка кольца
Cap, ring
Cage de bague
Ringschale
Cazoleta del anillo
3
2108-1107424
1)
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
4
2108-1107422
1
Жиклер холостого хода
Idling jet
Gicleur de ralenti
Leerlaufluftdüse
Surtidor de ralentí
5
2108-1107046
3)
1
Диафрагма
Diaphragm
Membrane
Membran
Diafragma
6
0 21051-1107049-01
1
Пружина
Spring
Ressort
Feder
Muelle
7
0 2108-1107045
1
Крышка
Cover
Couvercle
Deckel
Tapa
8
2108-1107057
3)
1
Винт регулировочный
Adjustment screw
Vis de réglage
Stellschraube
Tornillo de regulación
9
2108-1107059
3)
1
Гайка M5x0,5
Nut M5x0.5
Ecrou M5x0,5
Mutter M5x0,5
Tuerca M5x0,5
10
2108-1107892
3)
4
Винт M4x0,7x16
Screw M4x0.7x16
Vis M4x0,7x16
Schraube M4x0,7x16
Tornillo M4x0,7x16
11
2108-1107606
1)
1
Прокладка
Gasket
Joint
Dichtung
Junta
12
0 2108-1107737
1)
1
Прокладка клапана
Gasket, valve
Joint de pointeau
Nadelventildichtung
Junta de la válvula
13
2108-1107896
2)
5
Винт M5x0,8x18
Screw M5x0.8x18
Vis M5x0,8x18
Schraube M5x0,8x18
Tornillo M5x0,8x18
14
2108-1107611-10
4
Шпилька
Stud
Goujon
Gewindestift
Espárrago
15
2108-1107710
2)
1
Фильтр топливный
Fuel filter
Filtre à carburant
Kraftstoffilter
Filtro de combustible
16
0 2108-1107752
1)
1
Прокладка
Gasket
Joint
Dichtung
Junta
17
2108-1107038
1
Патрубок подачи топлива
Fuel supply manifold
Tubulure d'amenée de
Stutzen
Tubuladura de entrada del
carburant
combustible
18
0 2108-1107655
3)
1
Пружина
Spring
Ressort
Feder
Muelle
19
0 2108-1107656
3)
1
Шарик
Ball
Bille
Kugel
Bola
20
2108-1107657
3)
1
Ось кулачка
Cam shaft
Axe de came
Stufenscheibenbolzen
Eje de leva
21
0 21051-1107640-10
1
Кулачок воздушной заслонки
Cam, choke valve
Came de volet d'air
Stufenscheibe Starterklappe
Leva de mariposa de aire
22
2108-1107646
3)
1
Втулка
Bush
Douille
Buchse
Buje
23
0 2101-1107664
3)
1
Винт
Screw
Vis
Schraube
Tornillo
24
2108-1107148
3)
1
Шайба пружинная
Spring washer
Rondelle élastique
Federring
Arandela elástica
25
0 2108-1107730
2)
1
Клапан топливный
Fuel valve
Pointeau
Schwimmer-Nadelventil
Válvula de combustible
26
0 2108-1107740
2)
1
Поплавок
Float
Flotteur
Schwimmer
Flotador
27
2108-1107749
2)
1
Ось поплавка
Float shaft
Axe de flotteur
Schwimmerachse
Eje del flotador
Комплект ремонтный
Carburettor repair kit
Jeu de réparation de
Reparatursatz
Juego de reparación de
1)
2108-1107990
1
carburateur
carburador
карбюратора
Комплект ремонтный
Carburettor repair kit
Jeu de réparation de
Reparatursatz
Juego de reparación de
2)
2108-1107991
1
carburateur
carburador
карбюратора
Комплект ремонтный
Carburettor repair kit
Jeu de réparation de
Reparatursatz
Juego de reparación de
3)
2108-1107992
1
carburateur
carburador
карбюратора
A320
Catalogue LADA NIVA 12. 2003
7
8
10
9
11
1
12
2
13
8
14
4
3
15
5
6
16

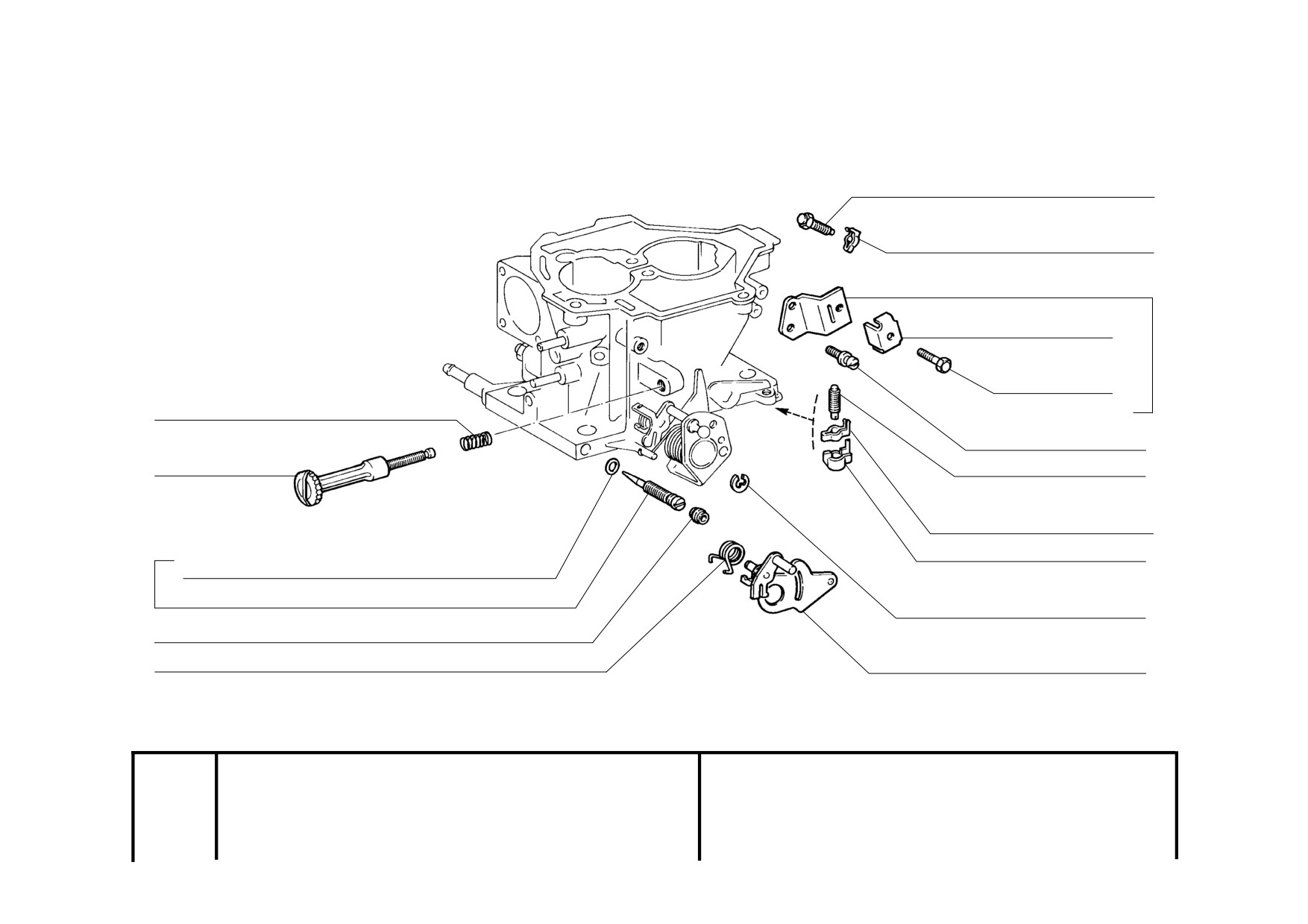

Œ-œ”—
¿-¡fi-¿“Œ-¿ (¿311)
21213
Carburetor body (A311)
21216
A330
Corps de carburateur (A311)
21217
Vergasergehäuse (A311)
Cuerpo del carburador (A311)
2131-01
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
2108-1107119
3)
1
Пружина винта
Spring, screw
Ressort de vis
Schraubenfeder
Muelle del tornillo
2
2108-1107230
3)
1
Винт регулировочный
Adjustment screw
Vis de réglage
Stellschraube
Tornillo de regulación
3
2108-1107120
3)
1
Винт регулировочный
Adjustment screw
Vis de réglage
Stellschraube
Tornillo de regulación
4
2108-1107121
1)
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
5
2108-1107938
2)
1
Заглушка иглы
Plug, pintle
Obturateur de pointeau
Nadelverschluß
Obturador de la aguja
6
2108-1107159
3)
1
Пружина
Spring
Ressort
Feder
Muelle
7
2108-1107099
3)
1
Винт регулировочный
Adjustment screw
Vis de réglage
Stellschraube
Tornillo de regulación
8
0 2108-1107133
3)
2
Стопор
Stop
Arrêtoir
Sperrstück
Fiador
9
2108-1107660
1
Кронштейн троса
Bracket, cable
Support de câble
Seilzug-Träger
Soporte del cable
10
2108-1107665
1
Скоба
Clamp
Etrier
Bügel
Grapa
11
10977511
3)
1
Болт М5х10
Bolt M5x10
Boulon M5x10
Schraube M5x10
Tornillo M5x10
12
2108-1107894
3)
2
Винт M5x0,8x12
Screw M5x0.8x12
Vis M5x0,8x12
Schraube M5x0,8x12
Tornillo M5x0,8x12
13
2108-1107131
3)
1
Винт регулировочный
Adjustment screw
Vis de réglage
Stellschraube
Tornillo de regulación
14
0 2108-1107134
3)
1
Колпачок
Cap
Capuchon
Kappe
Capacete
15
2108-1107161
3)
1
Шайба пружинная
Spring washer
Rondelle élastique
Federring
Arandela elástica
16
2108-1107149
3)
1
Рычаг
Lever
Levier
Hebel
Palanca
Комплект ремонтный
Carburettor repair kit
Jeu de réparation de
Reparatursatz
Juego de reparación de
1)
2108-1107990
1
carburateur
carburador
карбюратора
Комплект ремонтный
Carburettor repair kit
Jeu de réparation de
Reparatursatz
Juego de reparación de
2)
2108-1107991
1
carburateur
carburador
карбюратора
Комплект ремонтный
Carburettor repair kit
Jeu de réparation de
Reparatursatz
Juego de reparación de
3)
2108-1107992
1
carburateur
carburador
карбюратора
A330
Catalogue LADA NIVA 12. 2003
1
14
2
15
3
3
4
16
5
17
6
7
18
8
19
20
9
10
10
11
21
12
13
22

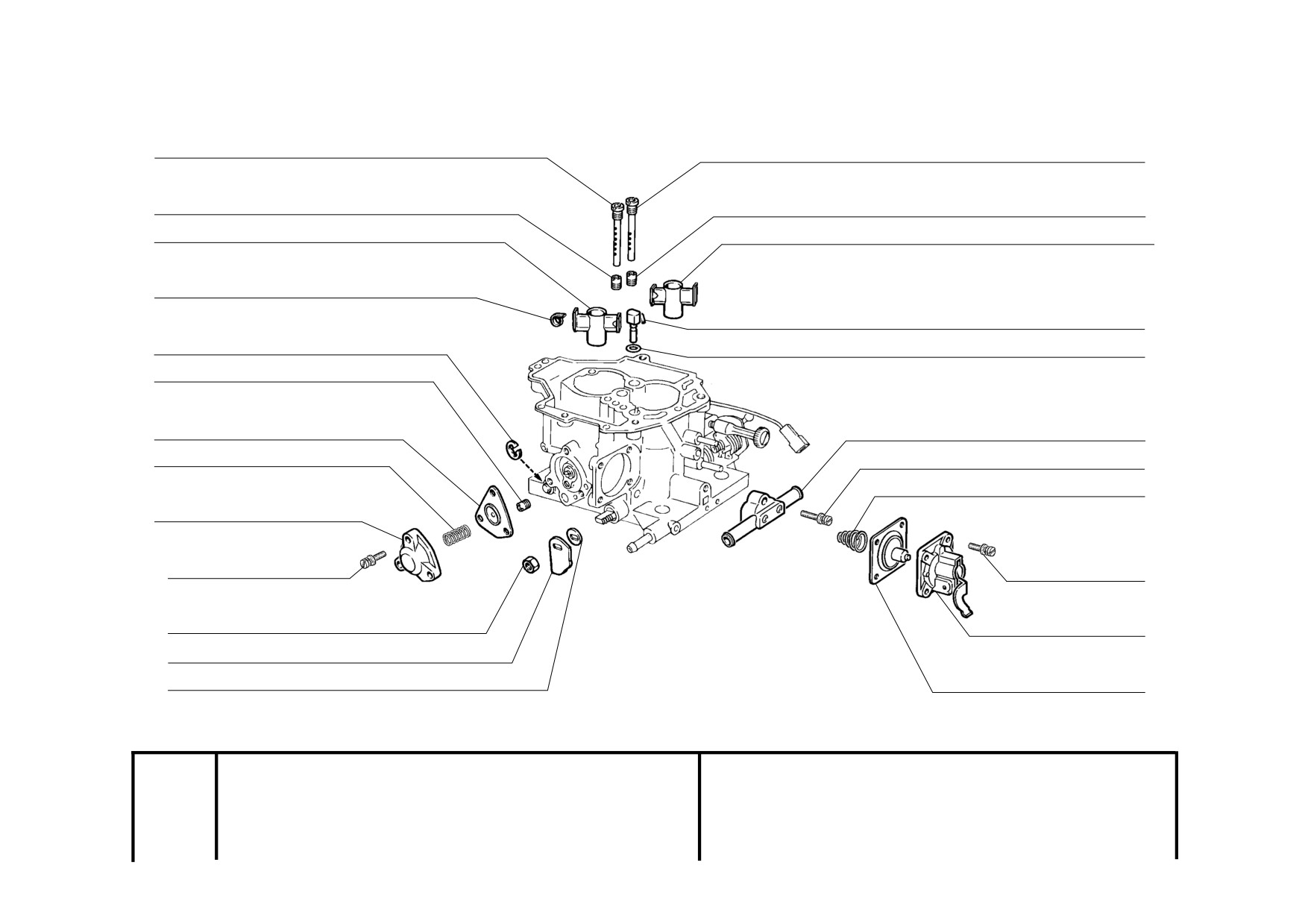

Œ-œ”— ¿-¡fi-¿“Œ-¿ (¿311)
21213
Carburetor body (A311)
21216
A331
Corps de carburateur (A311)
21217
Vergasergehäuse (A311)
2131-01
Cuerpo del carburador (A311)
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
0 21051-1107340-10
1
Трубка эмульсионная
Emulsion tube
Tube d'émulsion
Mischrohr
Tubo de emulsión
2
0 2108-1107336-17
1
Жиклер главный
Main jet
Gicleur principal
Hauptdüse
Surtidor principal
3
2108-1107410
2
Распылитель
Atomizer
Ejecteur
Zerstäuber
Emulsionador
4
2108-1107415
3)
2
Пружина
Spring
Ressort
Feder
Muelle
5
2108-1107148
3)
1
Шайба пружинная
Spring washer
Rondelle élastique
Federring
Arandela elástica
6
2108-1107475
1
Жиклер экономайзера
Jet, part throttle enrichment
Gicleur d'économiseur
Vollastanreicherungsdüse
Surtidor del economizador
7
2108-1107460
3)
1
Диафрагма экономайзера
Diaphragm, economizer
Membrane d'économiseur
Membran Vollastanreicherung
Diafragma del economizador
8
2108-1107477
3)
1
Пружина
Spring
Ressort
Feder
Muelle
9
2108-1107479
3)
1
Крышка
Cover
Couvercle
Deckel
Tapa
10
2108-1107892
3)
7
Винт M4x0,7x16
Screw M4x0.7x16
Vis M4x0,7x16
Schraube M4x0,7x16
Tornillo M4x0,7x16
11
2108-1107082
3)
1
Гайка
Nut
Ecrou
Mutter
Tuerca
12
0 21051-1107085-02
1
Кулачок ускорительного насоса
Accelerator pump cam
Came de pompe de reprise
Kurvenscheibe
Leva de bomba de
Beschleunigungspumpe
aceleración
13
0 2108-1107083
3)
1
Шайба
Washer
Rondelle
Scheibe
Arandela
14
0 21051-1107340-01
1
Трубка эмульсионная
Emulsion tube
Tube d'émulsion
Mischrohr
Tubo de emulsión
15
0 2108-1107336-07
1
Жиклер главный
Main jet
Gicleur principal
Hauptdüse
Surtidor principal
16
0 21073-1107370
1
Распылитель ускорительного
Atomizer, accelerator pump
Ejecteur de pompe de reprise
Vorzerstäuber
Pulverizador de la bomba
насоса
17
0 2108-1107386
1)
1
Кольцо уплотнительное
Sealing ring
Bague d'étanchéité
Dichtring
Anillo de empaquetadura
18
2108-1107755
1
Блок подогрева
Part throttle channel heater
Bloc de réchauffage
Vorwärmer
Bloque de calefacción
19
2108-1107898
3)
1
Винт M5x0,8x31
Screw M5x0.8x31
Vis M5x0,8x31
Schraube M5x0,8x31
Tornillo M5x0,8x31
20
2108-1107378
3)
1
Пружина диафрагмы
Diaphragm spring
Ressort de membrane
Membranfeder
Muelle del diafragma
21
2108-1107375
1
Крышка ускорительного насоса
Accelerator pump cover
Couvercle de pompe de reprise
Deckel Beschleunigungspumpe
Tapa de bomba
22
2108-1107360
3)
1
Диафрагма
Diaphragm
Membrane
Membran
Diafragma
Комплект ремонтный
Carburettor repair kit
Jeu de réparation de
Reparatursatz
Juego de reparación de
1)
2108-1107990
1
carburateur
carburador
карбюратора
Комплект ремонтный
Carburettor repair kit
Jeu de réparation de
Reparatursatz
Juego de reparación de
3)
2108-1107992
1
carburateur
carburador
карбюратора
A331
Catalogue LADA NIVA 12. 2003
1
4
2
5
6
A312
7
8
5
3
9
10
K101
11
A401
12
—»—“$ÿ ”Ã$Õ‹ÿ$Õ»fl “Œ —».ÕŒ—“»
21214
Emission control system
21214-10
A360
Système de diminution de toxicité
212146
Abgasreinigungsanlage
212146-10
Sistema de diminución de la toxicidad
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
21214-1413020
1
Датчик абсолютного давления MAP sensor
Capteur de pression absolue
MAP-Sensor
Sensor de presión absoluta
2
2103-1127613-01
1
Шланг 535 мм
Hose 535 mm
Tuyau 535 mm
Schlauch 535 mm
Manguera 535 mm
3
21214-1413110
1
Датчик температуры воздуха
Intake air temperature sensor Sonde de température d'air
Lufttemperaturfühler
Sensor de temperatura aire
4
13274801
2
Винт M5x30
Screw M5x30
Vis M5x30
Schraube M5x30
Tornillo M5x30
5
12605270
3
Шайба
5 стопорная
Lock washer 5
Rondelle d'arrêt 5
Sicherungsscheibe 5
Arandela 5 de fijación
6
21214-1413044
1
Кронштейн
Bracket
Support
Halter
Soporte
7
12574111
1
Гайка M5 самоконтрящаяся
Self-locking nut M5
Ecrou autofreiné M5
S.Mutter M5
Tuerca M5 autoblocante
8
10519301
1
Шайба 5
Washer 5
Rondelle 5
Scheibe 5
Arandela 5
9
21214-1413120
~
1
Октан-потенциометр
Octane adjust pot
Octane-potentiomètre
Oktan-Poti
Potenciometro-octano
9
2112-1413120
~
1
Октан-потенциометр
Octane adjust potentiometer
Octane-potentiomètre
Oktan-Poti
Potenciometro-octano
10
21214-1413122
~
1
Колпачок
Cap
Capuchon
Kappe
Casquete
10
2112-1413122
~
1
Колпачок
Cap
Capuchon
Kappe
Casquete
11
12599571
2
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
12
15896211
2
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
A360
Catalogue LADA NIVA 12. 2003
1
13
14
3
2
4
15
A310(02)
16
¿311(01)(02-163)
5
4
3
4
18
17
6
7
8
19
9
6
10
20
11
12
21
œ-»¬Œƒ ¿ —*À*-¿“Œ-¿
21213(01)
Throttle drive unit
21217(02)
¿370
Commande d'accélérateur
Gaspedalbetätigung
2131-01(01)
Mando del acelerador
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
2101-1108041
1
Скоба
Clamp
Etrier
Bügel
Grapa
2
2104-1108028
1
Тяга акселератора
Accelerator link rod
Tringle d'accelérateur
Gaszug
Varilla del acelerador
3
15896411
3
Гайка M5
Nut M5
Ecrou M5
Mutter M5
Tuerca M5
4
15153580
3
Наконечник
End piece
Embout
Endstück
Terminal
5
2101-1108051
1
Тяга
Link rod
Tringle
Stange
Varilla
6
2108-1107148
2
Шайба пружинная
Spring washer
Rondelle élastique
Federring
Arandela elástica
7
2101-1108136
1
Рычаг
Lever
Levier
Hebel
Palanca
8
2104-1108036
1
Пружина возвратная
Return spring
Ressort de rappel
Rückholfeder
Muelle de retorno
9
2104-1108090
1
Кронштейн
Bracket
Support
Halter
Soporte
10
2104-1108138
1
Кронштейн
Bracket
Support
Träger
Soporte
11
15896211
2
Гайка M6
Nut M6
Ecrou M6
Mutter M6
Tuerca M6
12
12599071
2
Шайба
6 стопорная
Lock washer 6
Rondelle d'arrêt 6
Sicherungsscheibe 6
Arandela 6 de fijación
13
21213-1108124
(01)(02-163)
1
Уплотнитель троса
Grommet
Joint d'étanchéité de câble
Dichtstopfen
Empaquetadura de cable
14
2101-1108122
(01)(02-163)
1
Пластина прижимная
Retaining plate
Plaque de serrage
Druckplatte
Placa de apriete
15
0 2105-1108068
(01)(02-163)
1
Облицовка кронштейна
Cover, bracket
Enjoliveur de support
Halterverkleidung
Revestimiento del soporte
16
21213-1108100
(01)(02-163)
1
Трос ручного управления
Choke manual control cable
Câble de commande à main
Startklappenzug
Cable de comando manual
17
2121-1108026
1
Валик привода акселератора
Accelerator pivot pin
Arbre de commande
Gaszugwelle
Eje de mando acelerador
d'accélérateur
18
2101-1108039
2
Кронштейн
Bracket
Support
Pedalbock
Soporte
19
2101-3802710
1
Уплотнитель
Grommet
Joint d'étanchéité
Dichtung
Empaquetadura
20
2101-1108014-10
1
Педаль акселератора
Accelerator pedal
Pédale d'accélérateur
Gaspedal
Pedal del acelerador
21
2101-1108036
1
Пружина возвратная
Return spring
Ressort de rappel
Rückholfeder
Muelle de retorno
A370
содержание .. 8 9 10 11 ..
