LADA PRIORA Coupe. Каталог деталей и сборочных единиц - часть 2

A17

СИСТЕМА УЛАВЛИВАНИЯ ПАРОВ БЕНЗИНА

А220

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

16

+

00001-0009022-21

2

Болт М6х16

17

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

18

+

21700-1164005-00

~

1

Сепаратор с трубками в сборе

18

+

21700-1164005-01

~

1

Сепаратор с трубками в сборе

19

+

00001-0025742-11

2

Гайка М6 самоконтрящаяся

20

+

21100-1164062-00

1

Кронштейн

21

+

21700-1164050-00

1

Сепаратор без трубок

22

+

11180-1104244-00

1

Штуцер

23

+

21082-1104047-00

6

Скоба

24

+

21080-1104047-00

3

Скоба

25

+

00001-0026053-71

10

Шайба 6 стопорная

26

+

00001-0058962-11

10

Гайка М6

27

+

00001-0004183-01

1

Скоба закрытая 1-8

28

+

21700-1164248-00

~

1

Трубка паропровода средняя

28

+

21700-1164248-01

~

1

Трубка паропровода средняя

28

+

21700-1164248-02

~

1

Трубка паропровода средняя

29

+

00001-0045698-80

3

Скоба 14х3

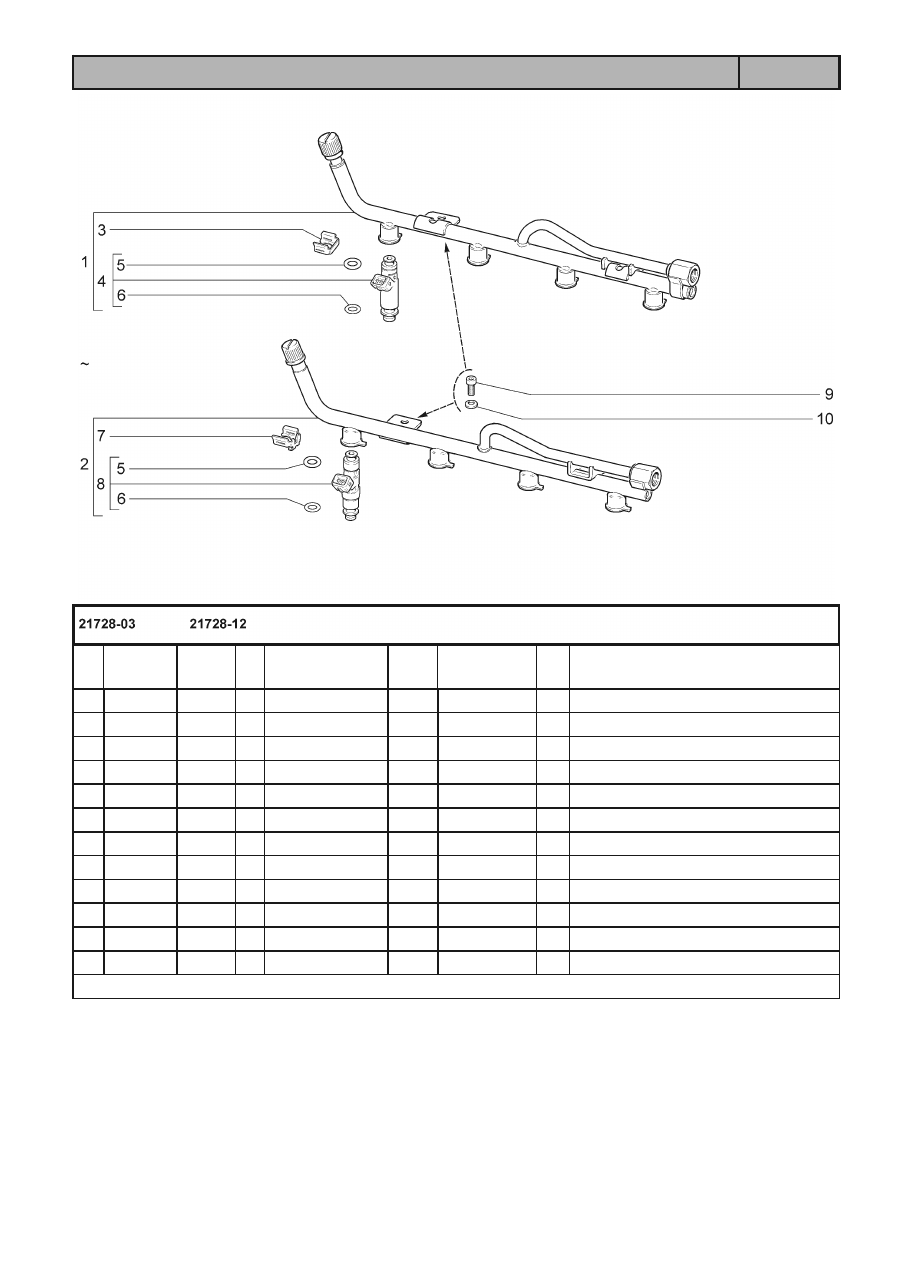

РАМПА И ФОРСУНКИ

A230

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A18

1

+

11190-1144010-01

~

1

Рампа в сборе (АВТЭЛ)

1

+

11190-1144010-02

~

1

Рампа в сборе (АВТЭЛ)

2

+

11190-1144010-00

~

1

Рампа в сборе (BOSCH)

3

11180-1132032-01

4

Клипса

4

11190-1132010-10

4

Форсунка

4

11190-1132010-11

*

4

Форсунка

5

+

11180-1132138-10

4

Кольцо уплотнительное

6

+

11180-1132138-00

4

Кольцо уплотнительное

7

11190-1132032-00

4

Клипса

8

+

11190-1132010-00

4

Форсунка

9

+

21080-1011023-00

2

Болт М6х20

10

+

00001-0011977-73

2

Шайба 6 пружинная коническая

* - входит в состав рампы 11190-1144010-02 (поз. №1)

УСТАНОВКА ФИЛЬТРА ВОЗДУШНОГО

А300

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A19

1

+

00001-0076712-01

1

Винт 4,9х15,9 самонарезающий

2

+

00001-0026055-71

1

Шайба 5 стопорная

3

+

00001-0026444-01

1

Шайба 6

4

+

21010-8109137-00

1

Гайка пружинная

5

+

21720-1109301-10

1

Воздухозаборник в сборе с резонатором

6

+

21720-1109361-00

1

Резонатор воздухозаборника

7

+

21030-3724197-00

1

Кольцо уплотнительное

8

+

21720-1109010-00

~

1

Фильтр воздушный в сборе

8

+

21720-1109010-01

~

1

Фильтр воздушный в сборе

9

+

21120-1109249-01

3

Опора воздушного фильтра

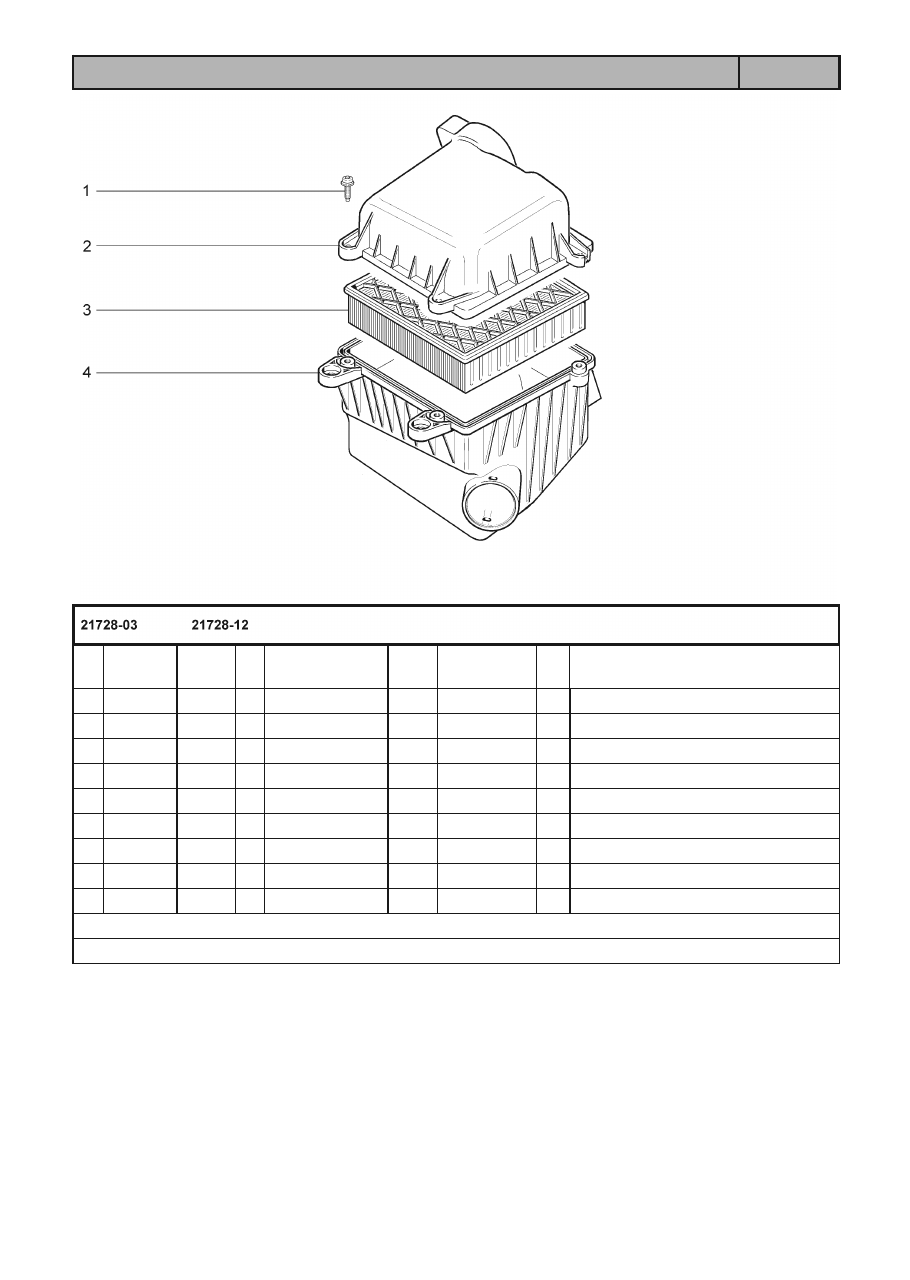

ФИЛЬТР ВОЗДУШНЫЙ

А301

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A20

1

21120-1109244-00

4

Винт

2

21120-1109016-10

1

Полукорпус воздушного фильтра верхний

3

+

21120-1109080-00

~

1

Элемент фильтрующий

3

+

21120-1109080-02

~

1

Элемент фильтрующий

3

+

21120-1109080-03

~

1

Элемент фильтрующий

3

+

21120-1109080-04

~

1

Элемент фильтрующий

3

+

21120-1109080-06

~

1

Элемент фильтрующий

4

21720-1109012-00

*

1

Полукорпус воздушного фильтра нижний

4

21720-1109012-01

**

1

Полукорпус воздушного фильтра нижний

*  - входит в состав фильтра воздушного 21720-1109010-00 (А300, поз. №8)

** - входит в состав фильтра воздушного 21720-1109010-01 (А300, поз. №8)

СИСТЕМА ПОДАЧИ ВОЗДУХА

А310

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A21

1

+

21083-1130020-00

1

Втулка уплотнительная

2

+

21083-1130010-20

1

Датчик расхода воздуха

3

+

00001-0026397-01

2

Шайба 6

4

+

00001-0009022-21

2

Болт М6х16

5

+

21120-1148080-01

~

2

Хомут винтовой

5

+

21120-1148080-03

~

2

Хомут винтовой

6

+

21120-1148035-10

~

1

Шланг впускной трубы

6

+

21120-1148035-12

~

1

Шланг впускной трубы

7

+

21120-1148039-00

1

Шланг 405 мм

8

+

21120-1148038-00

1

Шланг 470 мм

9

+

00001-0011980-73

2

Шайба 8 пружинная коническая

10

+

00001-0061008-11

2

Гайка М8

11

+

21120-1148085-00

4

Хомут пружинный 16х10

ПАТРУБОК ДРОССЕЛЬНЫЙ

А320

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A22

1

+

21120-1148110-02

1

Патрубок дроссельный

2

+

21120-1148376-02

1

Кольцо уплотнительное

3

+

21120-1148300-01

~

1

Регулятор холостого хода

3

+

21120-1148300-02

~

1

Регулятор холостого хода

3

+

21120-1148300-03

~

1

Регулятор холостого хода

3

+

21120-1148300-04

~

1

Регулятор холостого хода

3

+

21120-1148300-05

*

1

Регулятор холостого хода

4

+

11180-1148010-02

~

1

Патрубок дроссельный в сборе

4

+

21120-1148010-10

~

1

Патрубок дроссельный в сборе

4

+

21120-1148010-12

~

1

Патрубок дроссельный в сборе

5

+

21120-1148176-02

1

Фильтр

6

+

21120-1148200-00

1

Датчик положения дроссельной заслонки

6

+

21120-1148200-31

*

1

Датчик положения дроссельной заслонки

7

21100-1107892-01

4

Винт

* - входит в состав патрубка дроссельного 11180-1148010-02 (поз.№4)

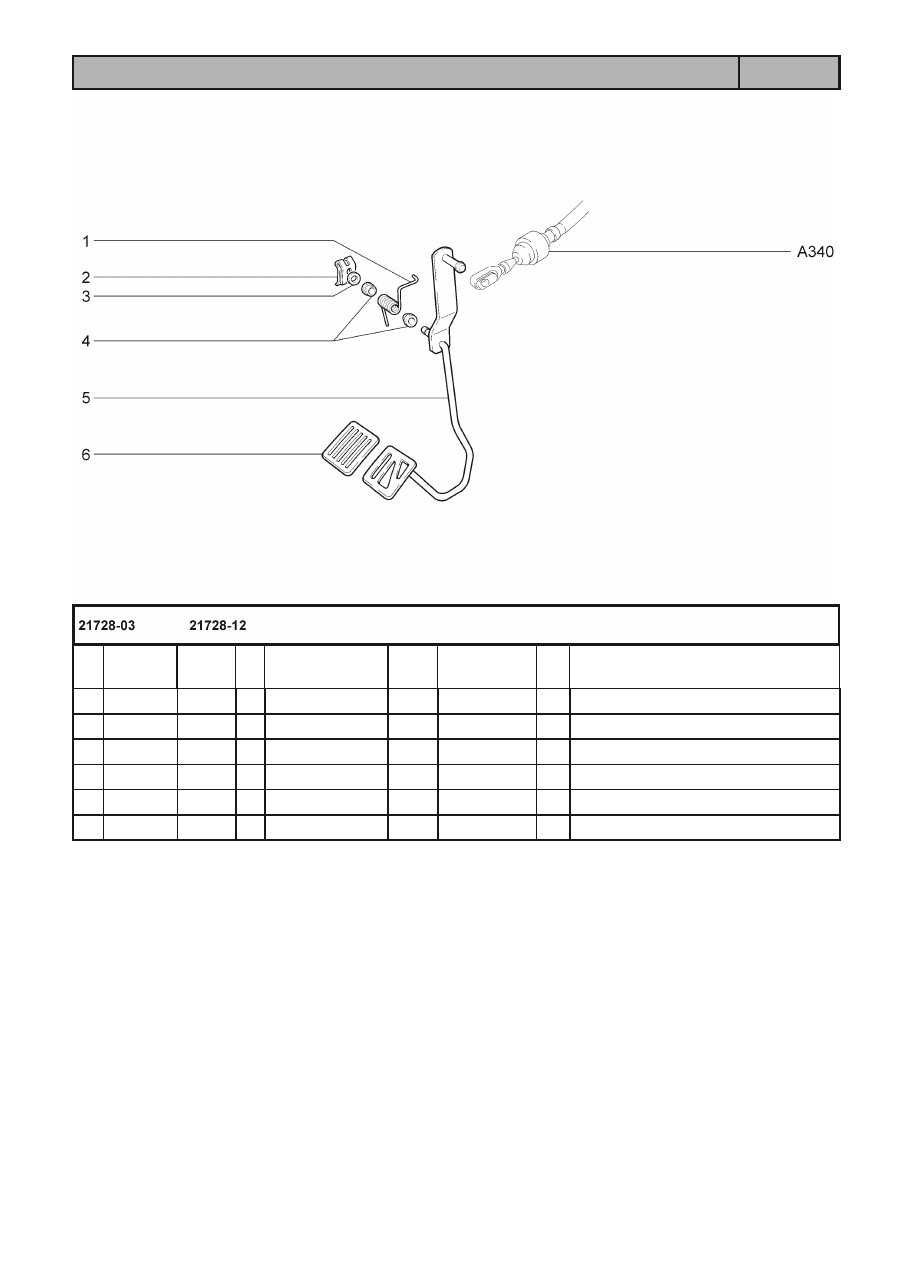

ПЕДАЛЬ ПРИВОДА АКСЕЛЕРАТОРА

А330

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A23

1

+

21100-1108036-00

1

Пружина возвратная

2

+

00001-0010640-76

1

Скоба 8 стопорная

3

+

00001-0005196-01

1

Шайба 8

4

+

21080-1108052-00

2

Втулка

5

+

21100-1108013-00

1

Рычаг привода акселератора

6

+

21100-1108019-00

1

Накладка педали

ПРИВОД АКСЕЛЕРАТОРА

А340

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A24

1

+

21100-3724308-00

1

Хомут

2

+

21230-1108163-00

1

Стопор троса

3

+

21080-1108089-00

1

Защелка

4

+

21104-1108054-00

~

1

Трос привода акселератора

4

+

21104-1108054-01

~

1

Трос привода акселератора

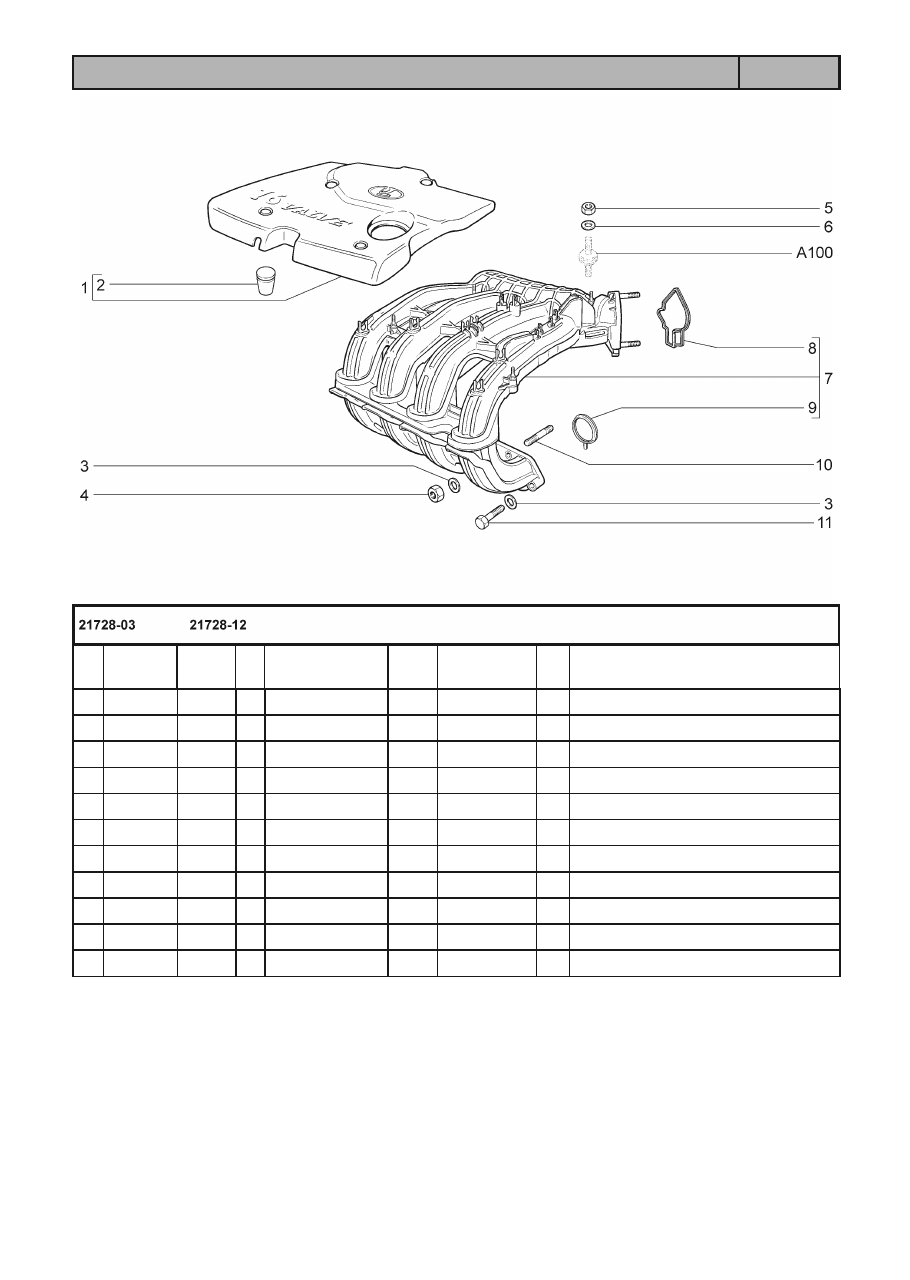

МОДУЛЬ ВПУСКА

А400

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A25

1

+

21120-1008650-00

1

Экран модуля впуска

2

+

21120-1008658-00

4

Опора экрана

3

+

00001-0005196-01

5

Шайба 8

4

+

00001-0061008-11

3

Гайка М8

5

+

00001-0058962-11

2

Гайка М6

6

+

00001-0026444-01

2

Шайба 6

7

+

21120-1008600-00

1

Модуль впуска

8

+

21120-1008636-00

1

Уплотнитель дроссельного патрубка

9

+

21120-1008638-00

4

Уплотнитель газового канала

10

+

00001-0035170-21

3

Шпилька М8х1,25х25

11

+

00001-0060439-21

2

Болт М8х35

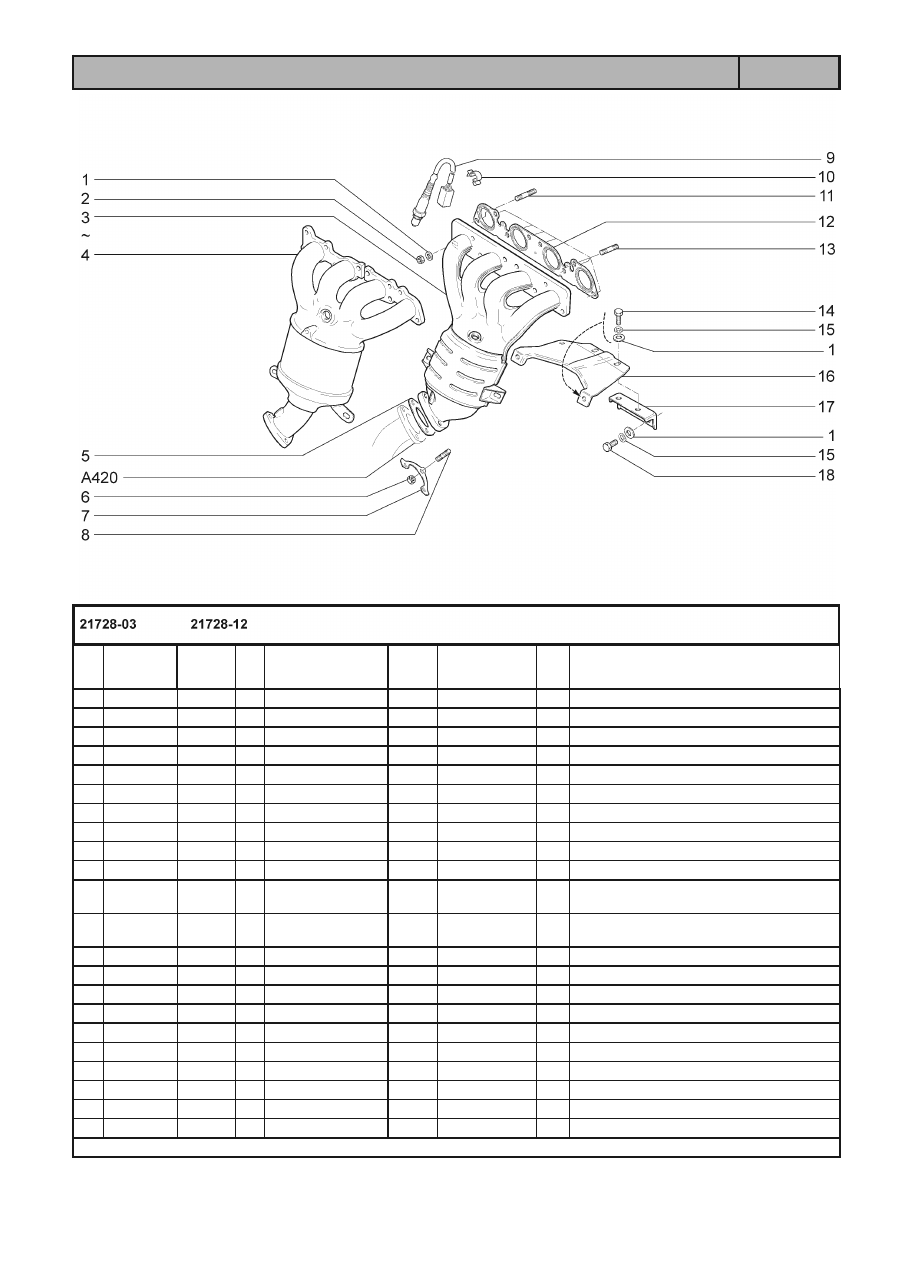

ТРУБА ПРИЕМНАЯ С НЕЙТРАЛИЗАТОРОМ

А410

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A26

1

+

00001-0005196-01

*

16

Шайба 8

2

+

00001-0061008-11

*

8

Гайка М8

3

+

11194-1203008-10

~ *

1

Труба приемная

4

+

11194-1203008-11

~ *

1

Труба приемная

4

+

11194-1203008-20

~ *

1

Труба приемная

5

+

21100-1203021-12

~

1

Прокладка фланца

5

+

21100-1203021-14

~

1

Прокладка фланца

6

+

21080-1203019-01

3

Гайка

7

+

11190-1203075-00

1

Пластина контровки гаек

8

+

00001-0035168-30

*

3

Шпилька М8х1,25х20

9

+

11180-3850010-00

*

1

Управляющий датчик концентрации

кислорода

9

+

11180-3850010-00

1

Диагностический датчик концентрации

кислорода

10

+

00001-0045694-80

4

Скоба 10

11

+

00001-0035437-21

*

1

Шпилька М8х35

12

+

21124-1008089-00

~ *

1

Прокладка

12

+

21124-1008089-01

~ *

1

Прокладка

13

+

00001-0035170-21

*

7

Шпилька М8х25

14

+

00001-0060433-21

4

Болт М8х18

15

+

00001-0005166-70

6

Шайба 8 пружинная

16

+

11194-1203040-00

1

Кронштейн приемной трубы

17

+

11194-1203044-00

1

Опора кронштейна приемной трубы

18

+

00001-0060432-21

2

Болт М8х16

* - входит в состав двигателя, поставляемого в зап.части (А001)

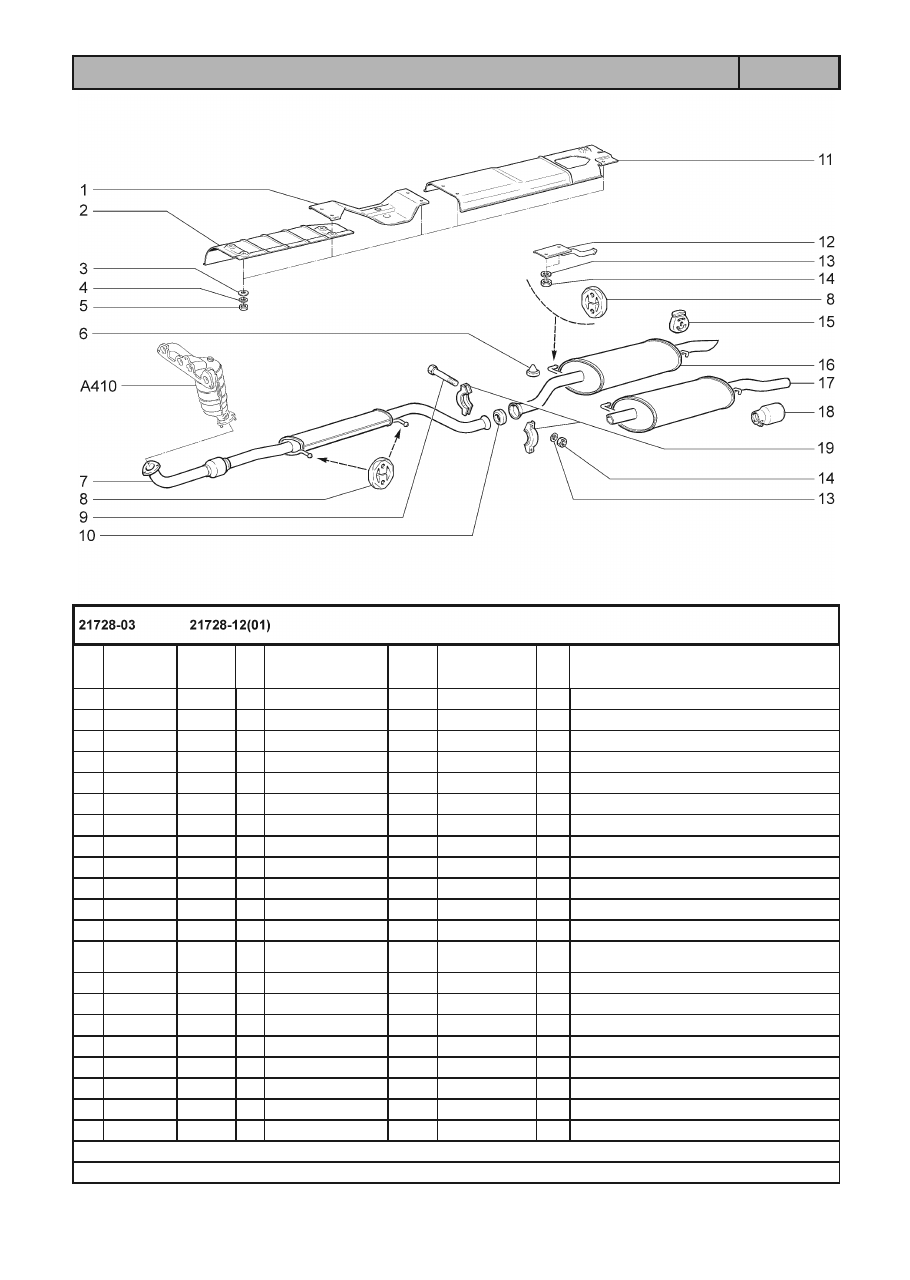

ГЛУШИТЕЛИ

А420

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A27

1

+

21700-1206020-00

1

Экран защитный пола кузова

2

+

21100-1206020-10

1

Экран защитный пола кузова

3

+

00001-0026437-01

10

Шайба 6

4

+

00001-0005164-70

10

Шайба 6 пружинная

5

+

00001-0058962-11

10

Гайка М6

6

21030-5601155-00

2

Буфер

7

+

21700-1200020-00

!

1

Глушитель дополнительный

7

+

21700-1200020-02

!!

1

Глушитель дополнительный

8

+

21700-1203073-00

3

Подушка подвески глушителя

9

+

00001-0060444-21

2

Болт М8х60

10

+

11180-1203121-00

1

Кольцо уплотнительное

11

+

21700-1206023-00

1

Экран защитный пола кузова задний

12

+

21700-1203096-00

1

Кронштейн крепления основного глуши-

теля

13

+

00001-0005166-70

4

Шайба 8 пружинная

14

+

00001-0061008-11

4

Гайка М8

15

+

21213-1203073-00

1

Подушка подвески глушителя

16

+

21720-1200010-00

~  !

1

Глушитель основной

16

+

21720-1200010-02

~  !!

1

Глушитель основной

17

+

21728-1200010-00

(01)

1

Глушитель основной

18

+

11196-1203054-00

(01)

1

Насадок выпускной трубы

19

+

11180-1203064-00

2

Хомут соединительный

21728-1200010-00  !  21700-1200020-00

21720-1200010-00  !  21700-1200020-00   ~   21720-1200010-02  !!  21700-1200020-02

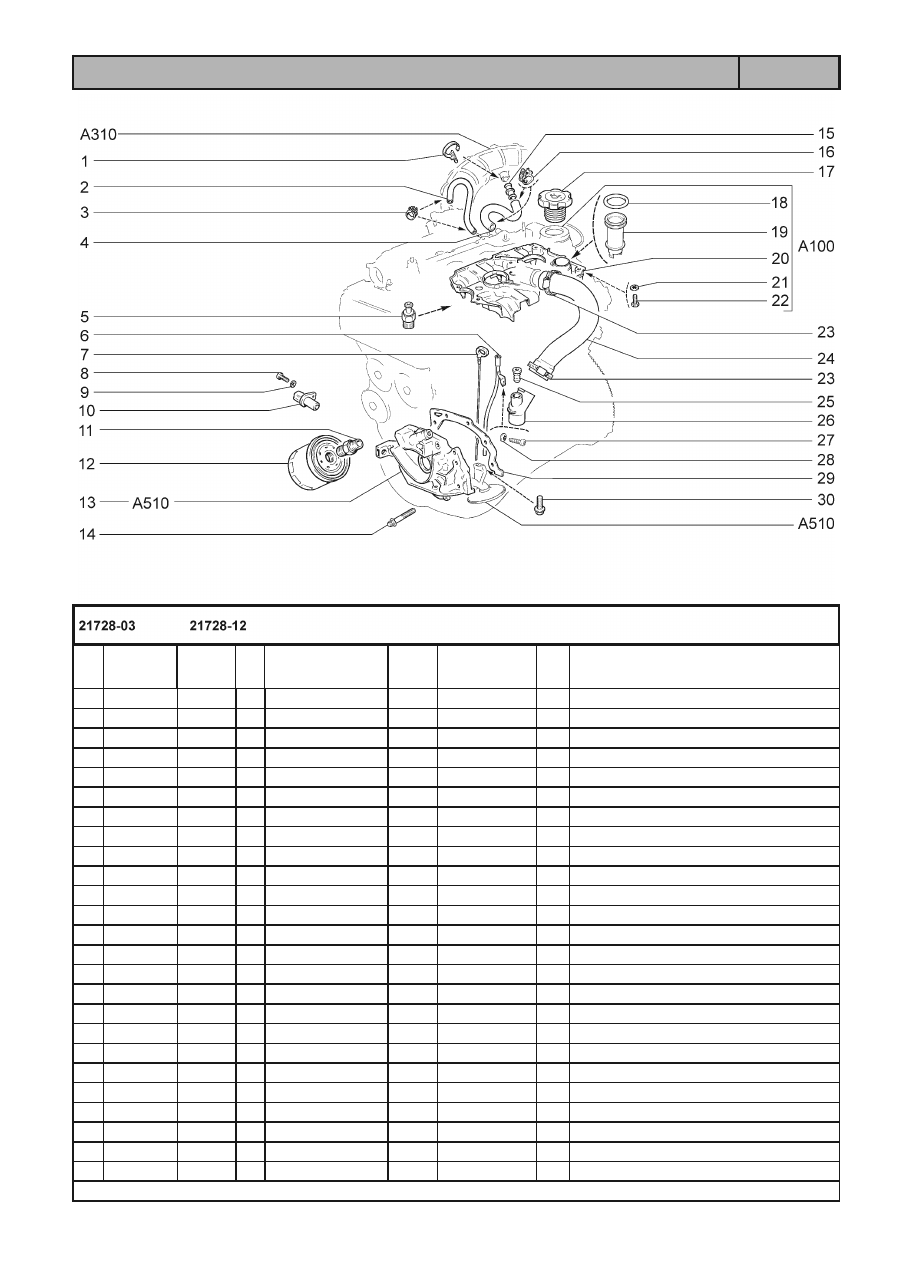

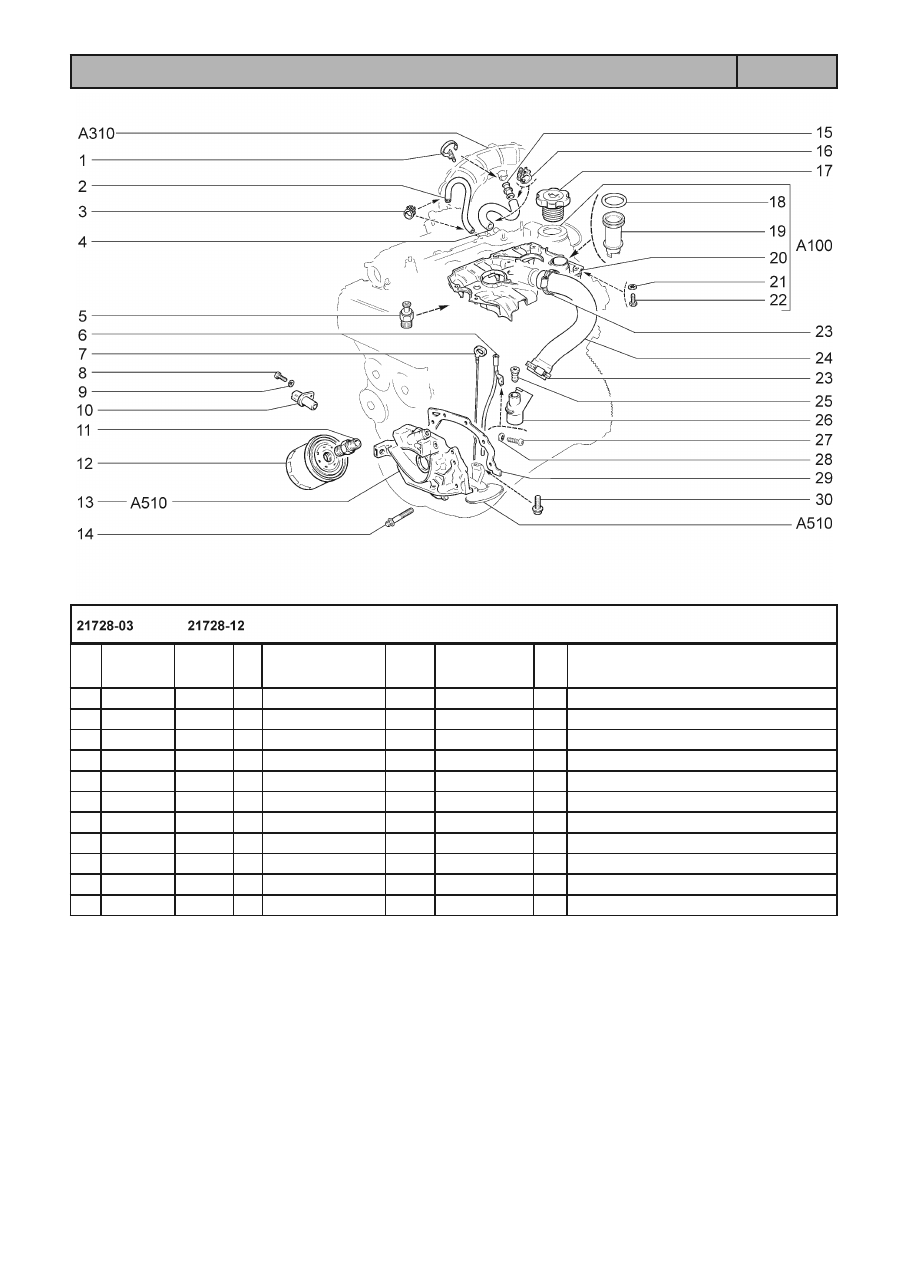

СИСТЕМА СМАЗКИ И ВЕНТИЛЯЦИИ

А500

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A28

1

+

21120-1109112-00

*

1

Хомут ленточный

2

+

21120-1014240-00

1

Трубка вентиляции 300 мм.

3

+

00001-0001685-90

2

Хомут 12

4

+

21124-1014058-00

1

Шланг верхний

5

+

11180-3829010-00

~

1

Датчик давления масла

5

+

11180-3829010-02

~

1

Датчик давления масла

5

+

11180-3829010-03

~

1

Датчик давления масла

6

+

21124-1009080-00

1

Трубка направляющая

7

+

21120-1009045-00

1

Указатель уровня масла

8

+

00001-0009024-21

1

Болт М6х20

9

+

00001-0005164-70

1

Шайба 6 пружинная

10

+

21120-3847010-00

~

1

Датчик индуктивный

10

+

21120-3847010-04

~

1

Датчик индуктивный

11

+

21010-1012150-00

1

Штуцер

12

+

21050-1012005-00

~

1

Фильтр масляный

12

+

21080-1012005-00

~

1

Фильтр масляный

12

+

21080-1012005-08

~

1

Фильтр масляный

12

+

21080-1012005-09

~

1

Фильтр масляный

13

+

21120-1011010-01

1

Насос масляный

14

+

21120-1011257-00

6

Болт фланцевый

15

+

21120-1014059-10

*

1

Патрубок соединительный

16

+

00001-0001689-90

2

Хомут 22

17

+

11190-1009146-00

1

Крышка

18

+

21124-1014166-00

1

Уплотнитель маслоотражателя

19

+

21124-1014164-00

1

Маслоотражатель сепаратора

* - входит в состав фильтра воздушного (А300)

A29

СИСТЕМА СМАЗКИ И ВЕНТИЛЯЦИИ

А500

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

20

+

21120-1014231-10

1

Сепаратор

21

+

00001-0026052-71

6

Шайба 5 стопорная

22

+

00001-0009778-21

6

Болт М5х16

23

+

21080-1300080-20

2

Хомут винтовой

24

+

21120-1014056-00

1

Шланг нижний

25

+

21120-1009078-00

1

Уплотнитель

26

+

21120-1014213-00

1

Штуцер

27

+

00001-0076713-01

1

Винт 4,9х19 самонарезающий

28

+

00001-0025990-71

1

Шайба 6 стопорная

29

+

21080-1011065-10

1

Прокладка насоса

30

+

21150-1010076-00

2

Болт фланцевый

НАСОС МАСЛЯНЫЙ

А510

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A30

1

+

21080-1011062-00

1

Кольцо уплотнительное

2

+

21080-1011058-00

1

Пружина

3

+

21080-1011090-00

1

Клапан редукционный

4

+

21120-1011052-01

1

Крышка насоса

5

+

21080-1005034-00

~

1

Сальник

5

+

21080-1005034-01

~

1

Сальник

5

+

21080-1005034-02

~

1

Сальник

5

+

21080-1005034-03

~

1

Сальник

6

+

21080-1011032-00

1

Шестерня ведомая

7

+

21080-1011045-00

1

Шестерня ведущая

8

+

21120-1011061-00

1

Пробка

9

+

21080-1011023-10

6

Болт

10

+

21080-1011015-00

1

Корпус насоса

11

+

21080-1010075-00

1

Кольцо уплотнительное

12

+

21080-1010010-00

1

Приемник насоса

13

+

21150-1010077-00

1

Болт фланцевый

РАДИАТОР В СБОРЕ

А600

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A31

1

+

00001-0058962-21

2

Гайка М6

2

+

00001-0005164-70

2

Шайба 6 пружинная

3

+

21700-1302087-00

2

Втулка упругая

4

+

21700-1302088-01

2

Втулка дистанционная

5

+

00001-0026437-01

2

Шайба 6

6

+

21703-1300008-00

1

Радиатор с трубопроводами и электро-

вентиляторами

7

+

21230-1302060-00

2

Опора подвески радиатора

ТРУБОПРОВОДЫ И БАЧОК РАСШИРИТЕЛЬНЫЙ

А610

№

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

A32

1

+

00001-0035175-21

1

Шпилька М8х45

1

+

00001-0035435-21

1

Шпилька М8х25

2

+

00001-0011980-73

4

Шайба 8 пружинная коническая

3

+

00001-0061008-11

4

Гайка М8

4

+

21120-3851010-00

~

1

Датчик температуры охлаждающей

жидкости

4

+

21120-3851010-05

~

1

Датчик температуры охлаждающей

жидкости

5

+

21080-1300080-70

~

4

Хомут винтовой

5

+

21080-1300080-71

~

4

Хомут винтовой

6

+

21080-1300080-40

~

1

Хомут винтовой

6

+

21080-1300080-41

~

1

Хомут винтовой

7

+

21080-1311065-01

~

1

Пробка бачка расширительного

7

+

21080-1311065-03

~

1

Пробка бачка расширительного

8

+

21700-1311069-00

1

Кронштейн

9

+

00001-0038360-21

2

Болт М6х12 с зубчатым буртиком

10

+

00001-0058962-21

2

Гайка М6

11

+

00001-0005164-70

7

Шайба 6 пружинная

12

+

00001-0026444-01

2

Шайба 6

13

+

21082-1306010-10

~

1

Термостат

13

+

21082-1306010-11

~

1

Термостат

13

+

21082-1306010-12

~

1

Термостат

13

+

21082-1306010-14

~

1

Термостат

13

+

21082-1306010-15

~

1

Термостат

14

+

11180-3828110-00

~

1

Датчик указателя температуры воды

14

+

11180-3828110-01

~

1

Датчик указателя температуры воды

14

+

11180-3828110-02

~

1

Датчик указателя температуры воды

15

+

21080-1303017-01

~

1

Прокладка

15

+

21080-1303017-02

~

1

Прокладка

15

+

21080-1303017-04

~

1

Прокладка

15

+

21080-1303017-06

~

1

Прокладка

16

+

21010-1305026-00

1

Пробка сливная блока цилиндров
