LADA PRIORA. Каталог деталей и сборочных единиц - часть 17

АП1

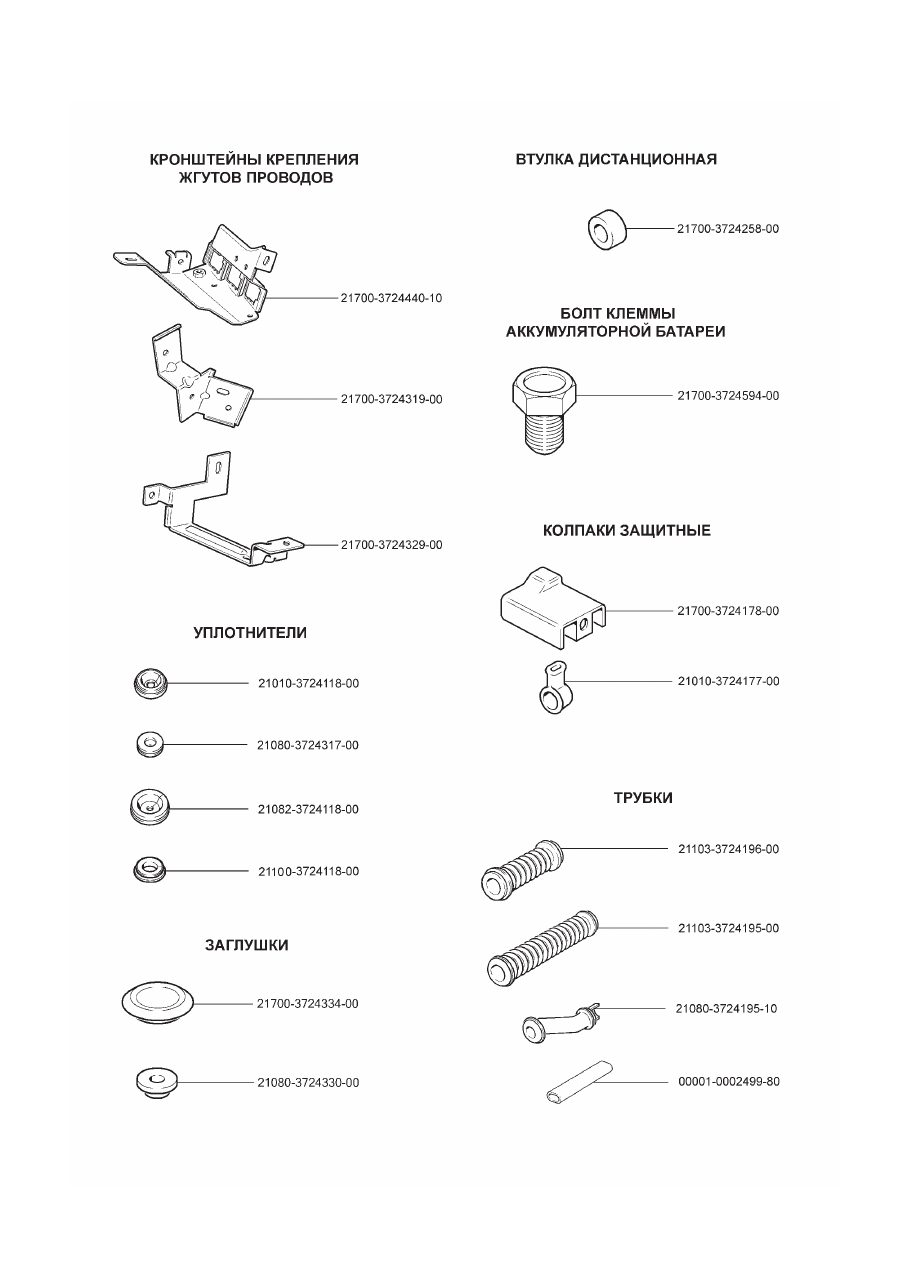

АРМАТУРА ЖГУТОВ ПРОВОДОВ

S1

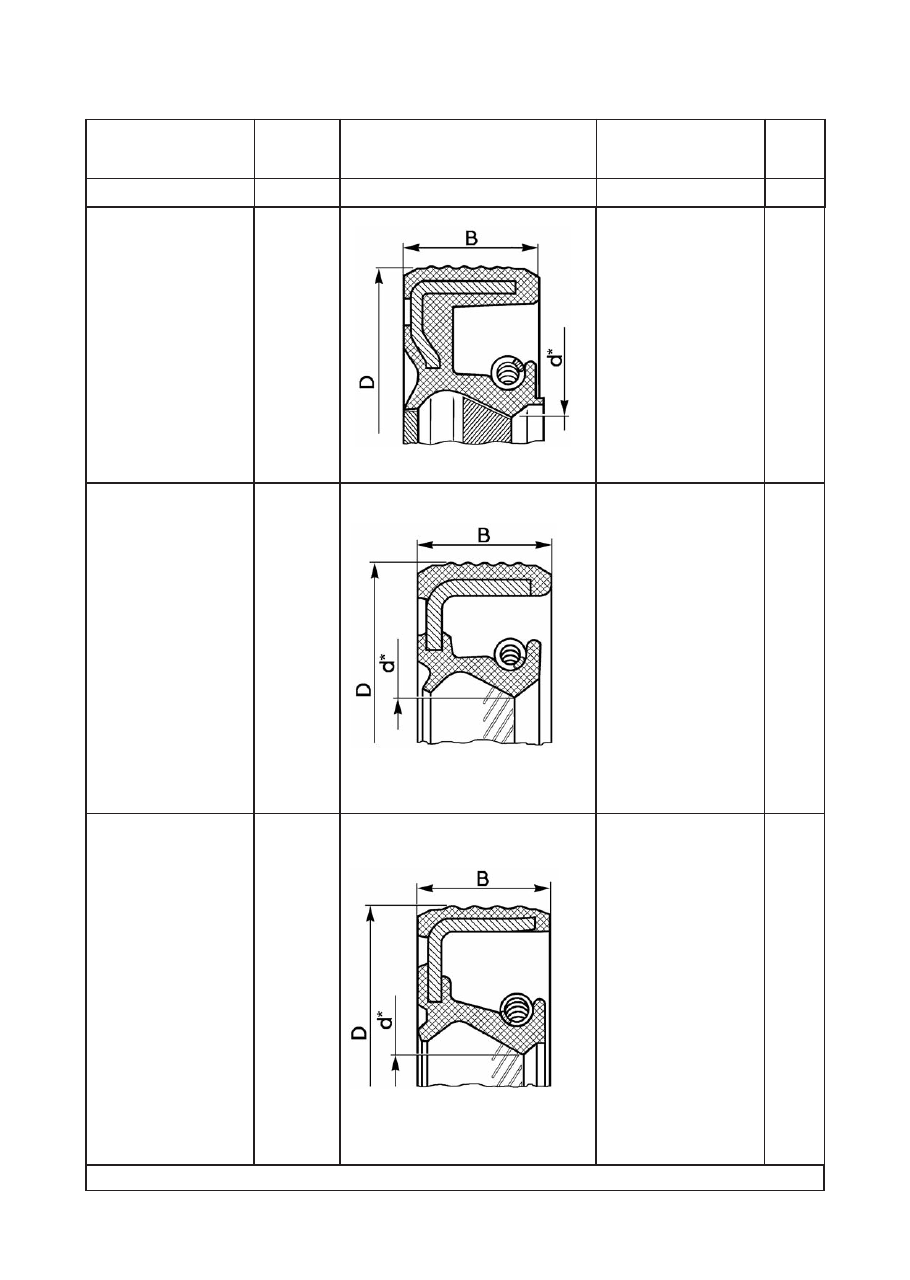

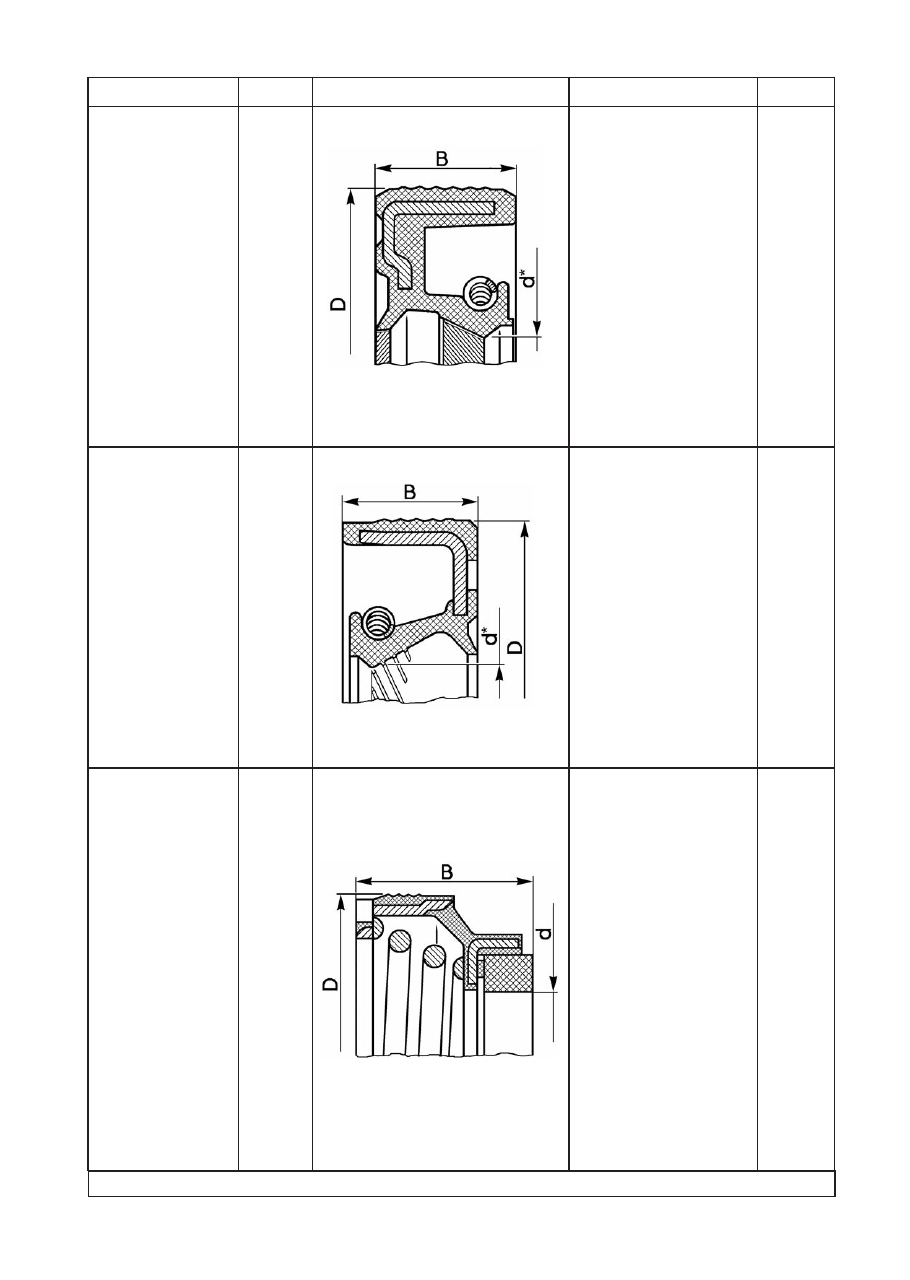

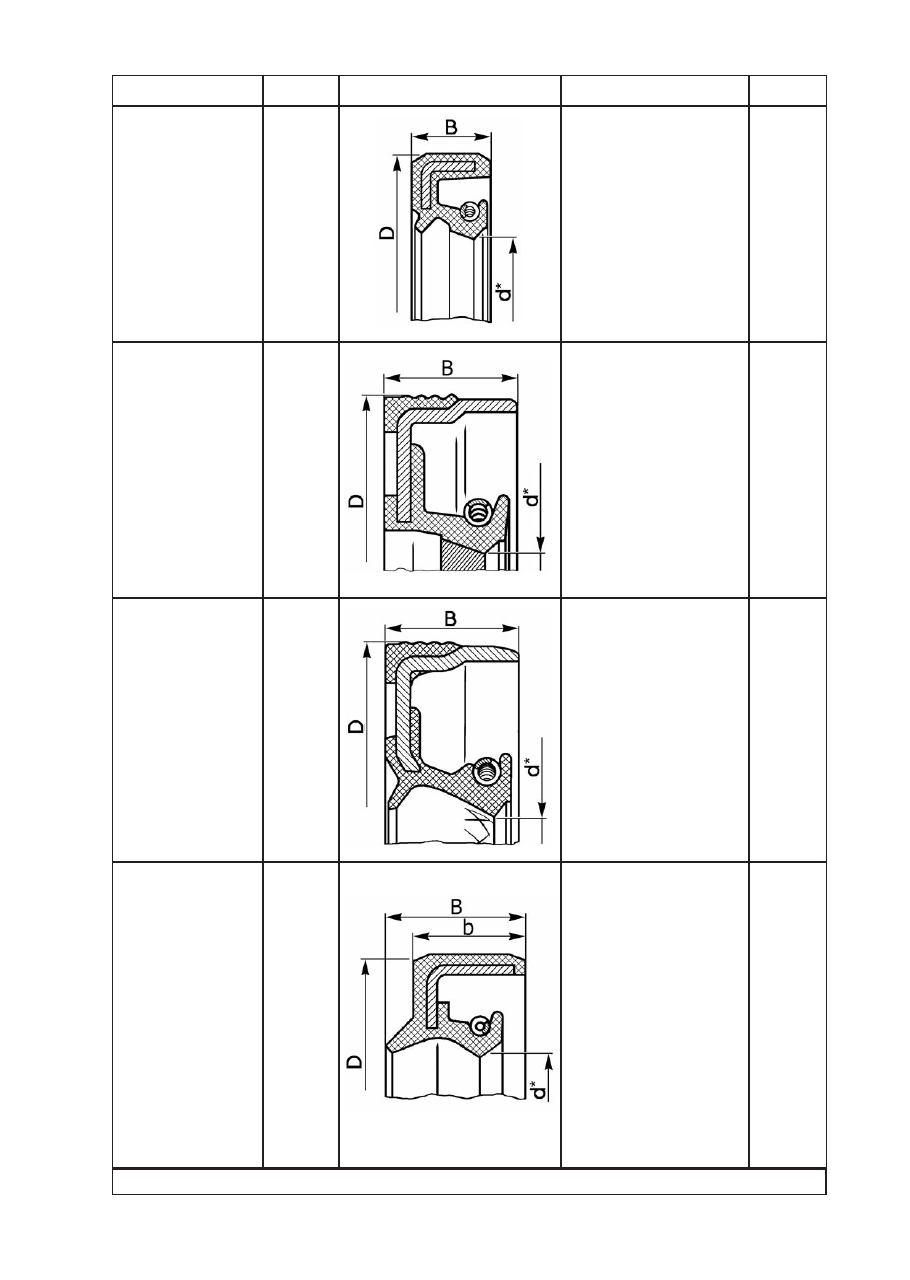

САЛЬНИКИ

Обозначение

Размеры,

мм

Эскиз

Место установки

на автомобиле

Кол.

1

2

3

4

5

21080-1005034-00

21080-1005034-01

D=42

d*=28

B=7

Передний конец

коленчатого и

распределительного

валов

1-2

21080-1005034-02

D=42

d*=28

B=7

Передний конец

коленчатого и

распределительного

валов

1-2

21080-1005034-03

D=42

d*=28

B=7

Передний конец

коленчатого и

распределительного

валов

1-2

* - диаметр вала

S2

1

2

3

4

5

21080-1005160-00

21080-1005160-01

D=100

d*=80

B=10

Задний конец

коленчатого вала

1

21080-1005160-02

21080-1005160-03

D=100

d*=80

B=10

Задний конец

коленчатого вала

1

21080-1307013-00

D=36,8

d=18,4

B=16,7

Насос водяной

1

* - диаметр вала

S3

1

2

3

4

5

21080-1703042-01

D=30

d*=16

B=7

Шток выбора передач

1

21100-1701043-00

21100-1701043-01

D=45

d*=25

B=9

Вал первичный

коробки передач

1

21100-2301034-12

D=57

d*=35

B=9

Привод передних колес

2

21100-3401024-00

D=28

d*=17

B=8

b=7

Шестерня рулевого

механизма

1

* - диаметр вала

АВ1

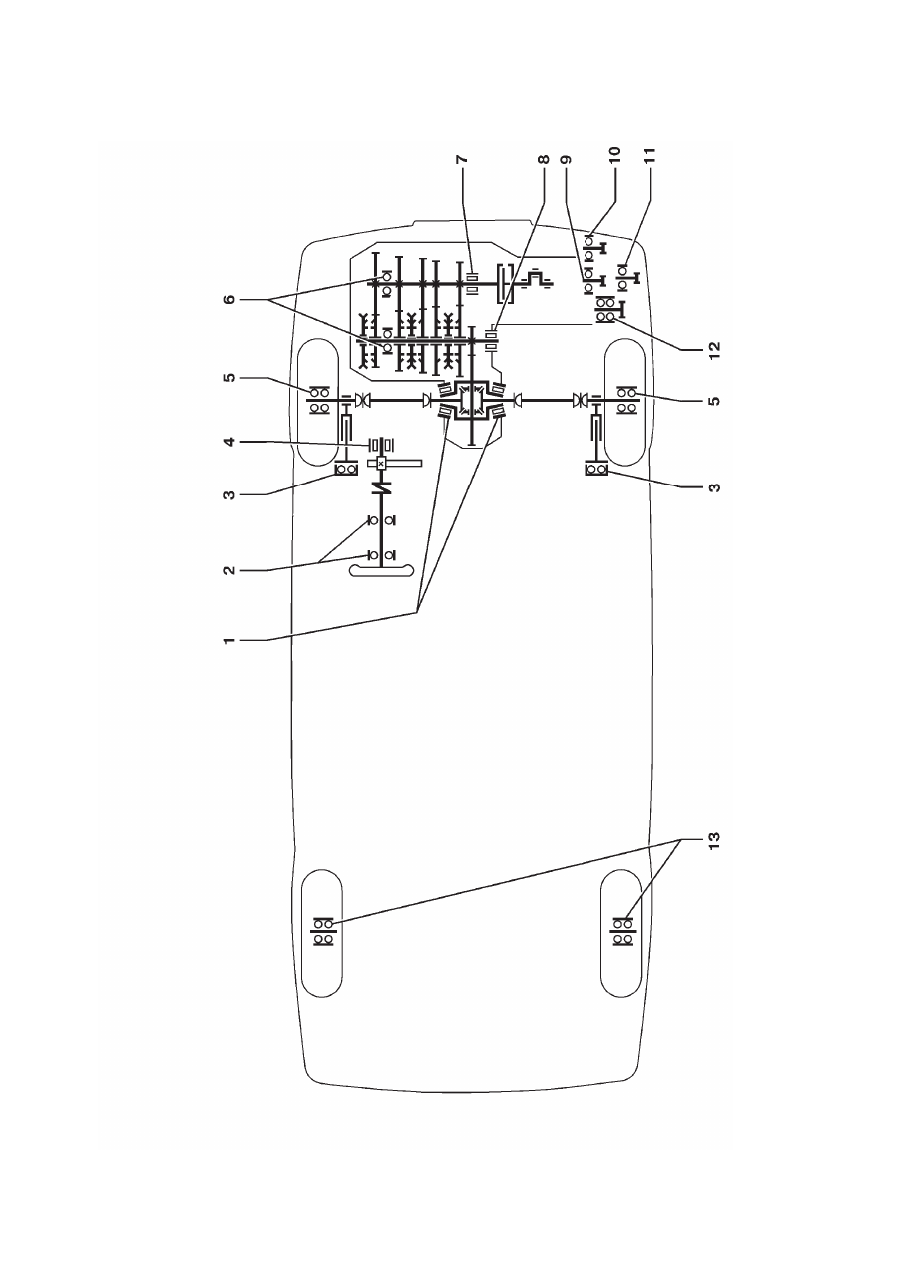

СХЕМА Р

АСПОЛОЖЕНИЯ ПОДШИПНИКОВ

АВ2

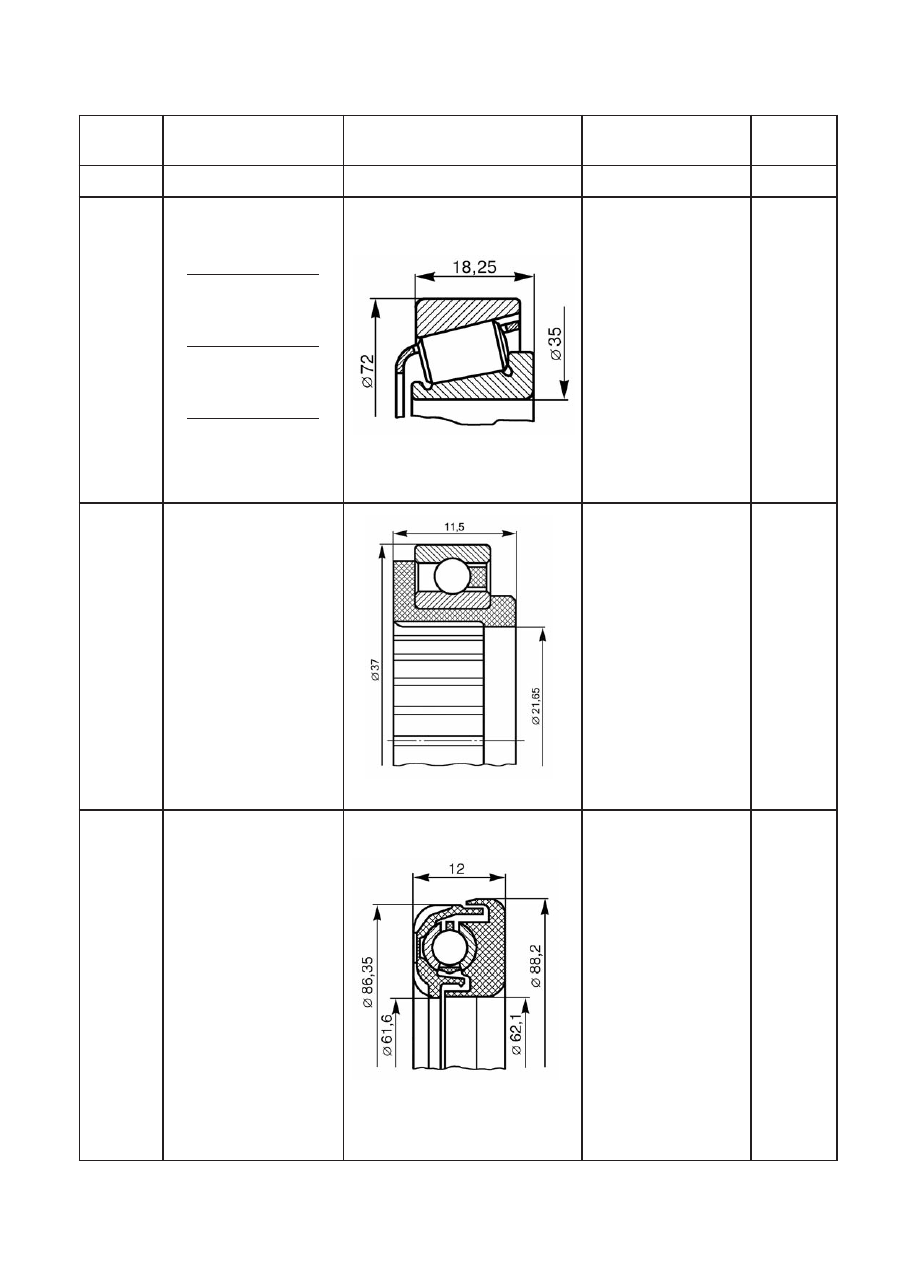

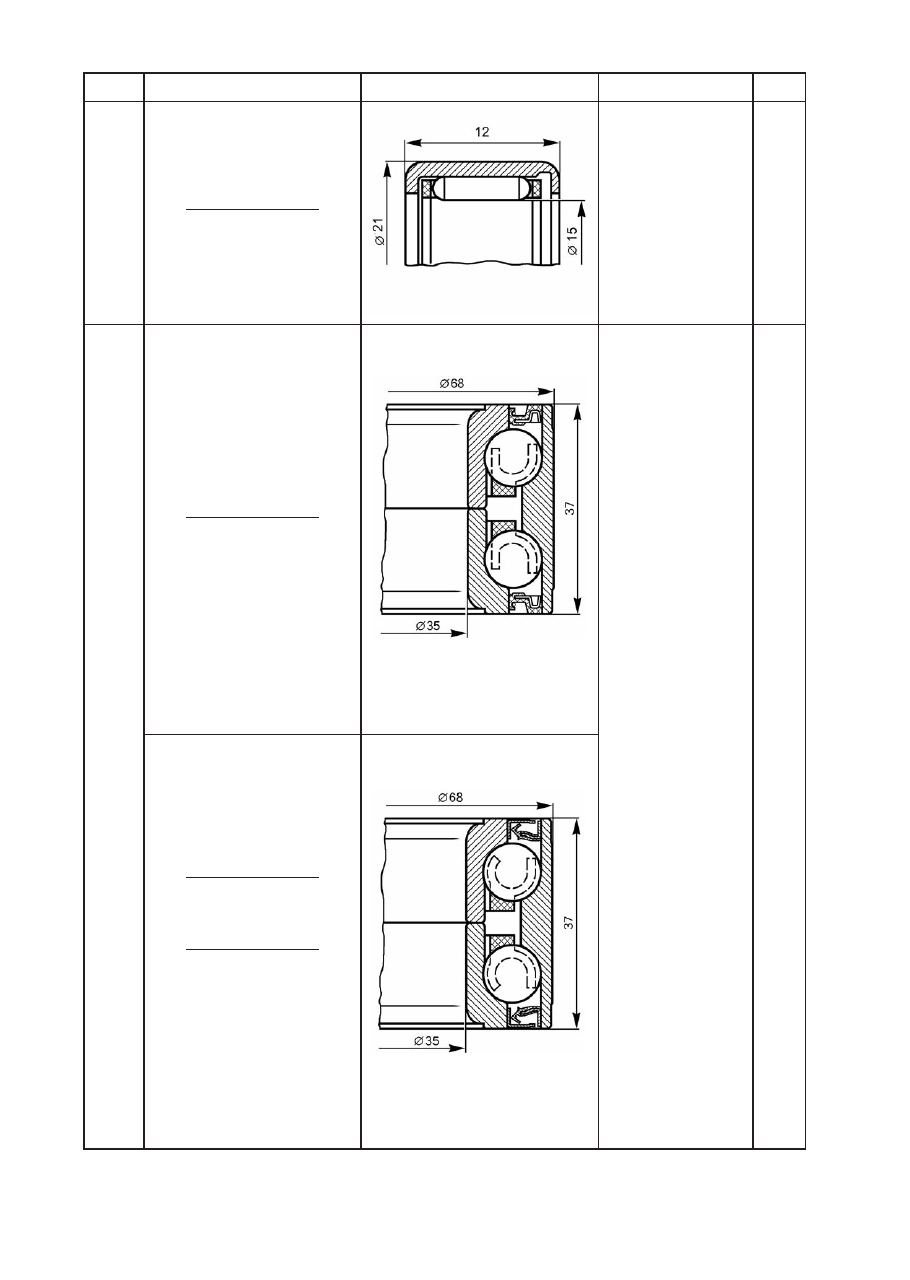

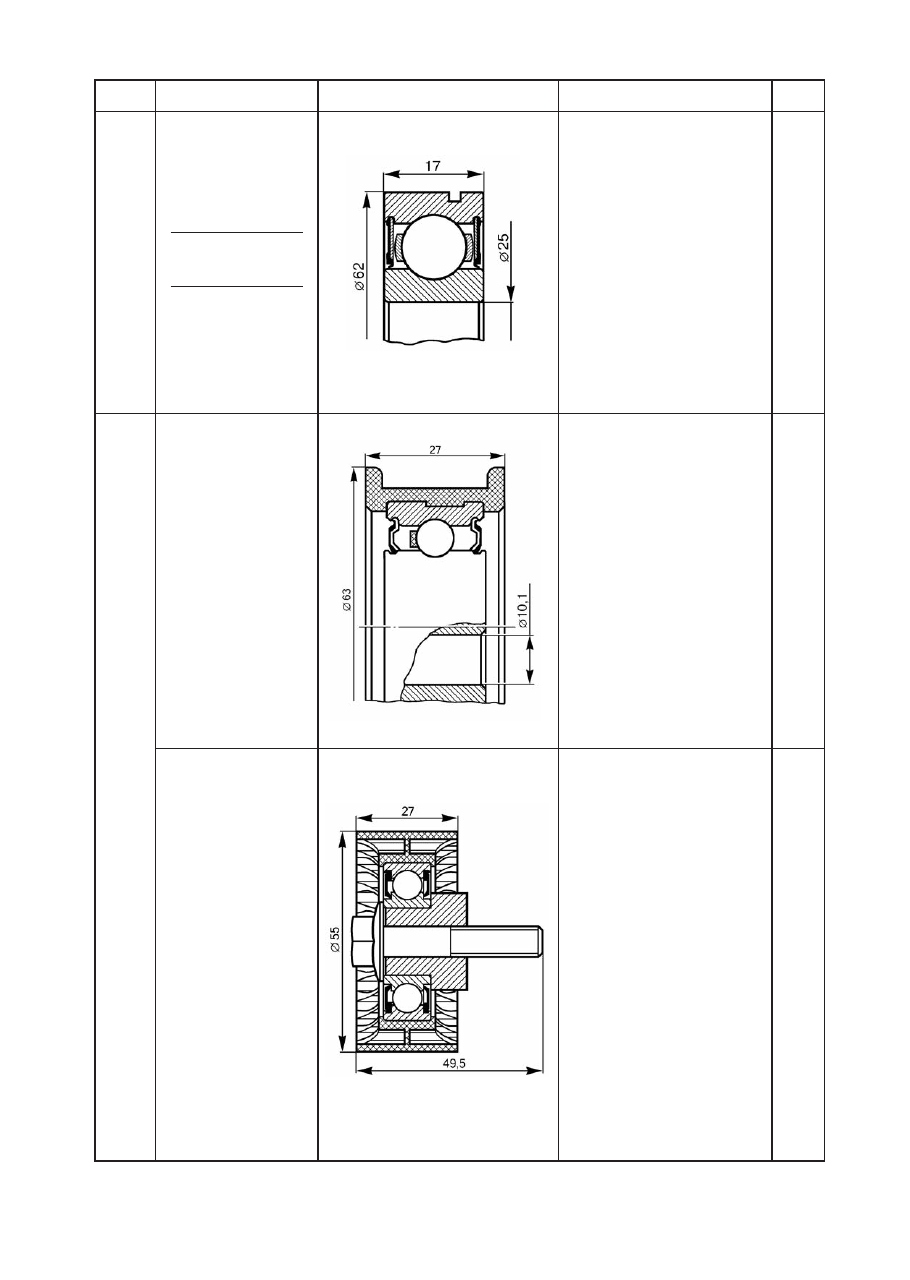

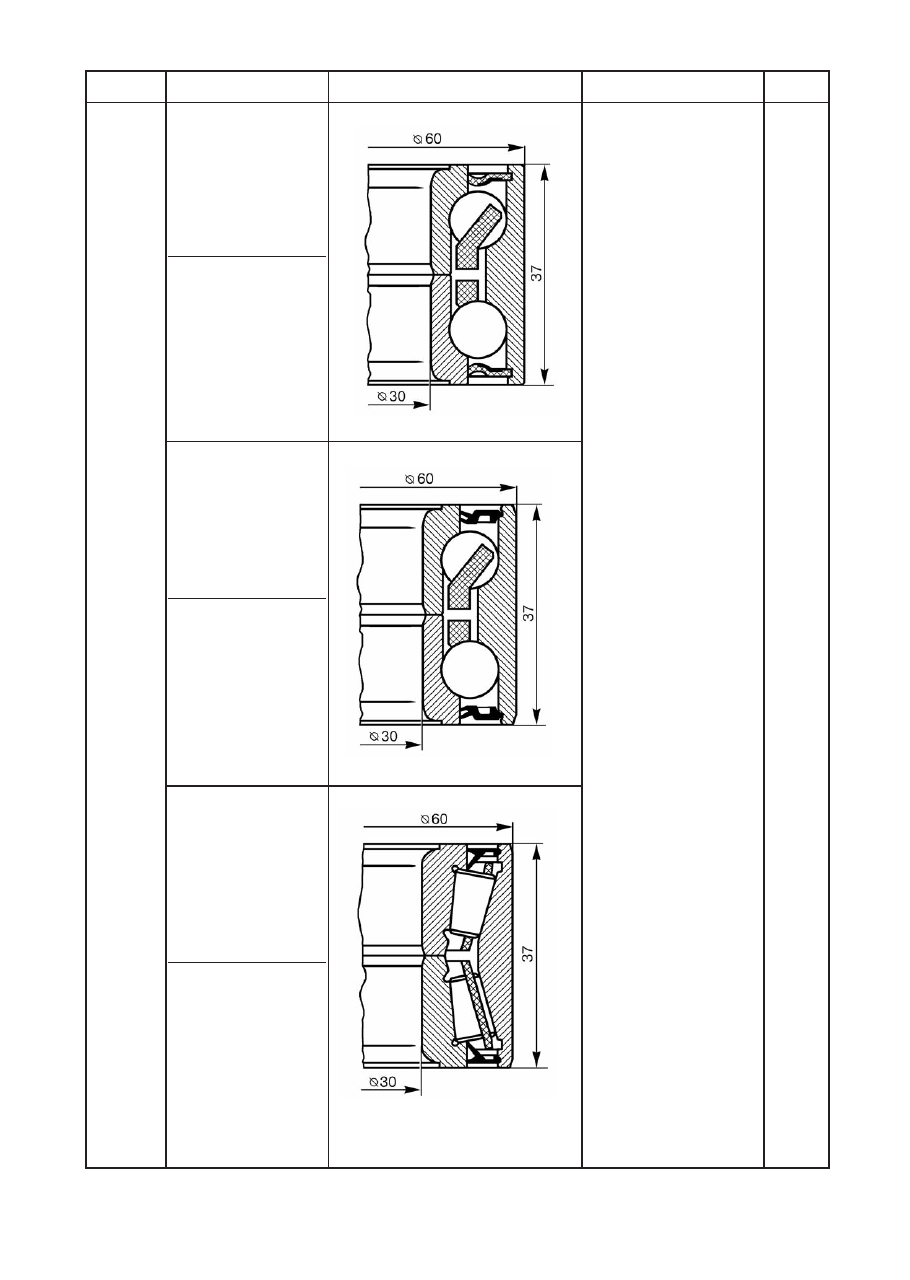

ПОДШИПНИКИ

№ по схеме

Обозначение

Эскиз

Место установки на

автомобиле

Кол.

1

2

3

4

5

1

21080-2303036-01

6У-7207АКЕ

21080-2303036-02

6У-7207АЕК1

21080-2303036-03

6У-7207АК

Коробка диф

ференциала

(опора правая и левая)

2

2

21080-3401120-01

21080-3401120-02

21080-3401120-03

Вал рулевого

управления

2

3

11180-2902840-00

Стойки передней

подвески

(опоры верхние)

2

АВ3

1

2

3

4

5

4

21100-3401104-00

1-СК152112Е

Шестерня рулевого

механизма

1

5

11180-3103020-00

6-256707А1КЕ12L19

11180-3103020-02

6-256707АЕК

11180-3103020-03

6-256707ЕК12

Ступицы передних

колес

2

АВ4

1

2

3

4

5

6

21703-1701033-00

6305-2RSNJEM

21703-1701033-01

6-750305АУШ2С17

Валы коробки передач

(опора задняя)

2

9

21080-1006120-00

21080-1006120-01

Механизм натяжения ремня

(8-клапанный)

1

21126-1006135-00

Механизм натяжения ремня

(16-клапанный)

1

АВ5

1

2

3

4

5

10

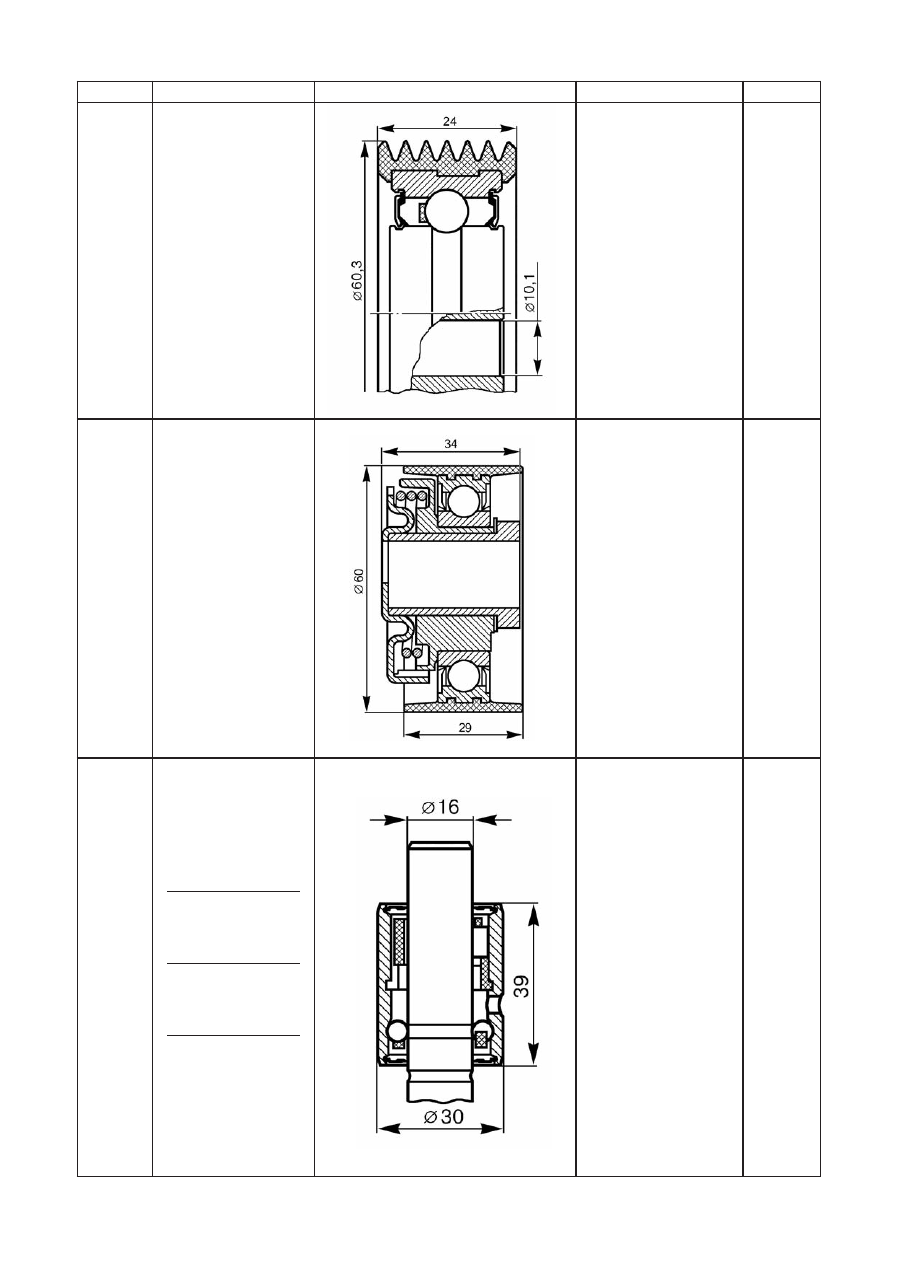

21100-1041056-00

21100-1041056-01

Механизм натяжения

ремня

(привод вспомогатель-

ных агрегатов)

1

11

21126-1006238-00

Механизм натяжения

ремня

(16-клапанный)

1

12

21080-1307027-12

6-4224703ЕС17

21100-1307027-00

6-1НР16092ЕКС30

21100-1307027-01

6-1НР16092К1ЕL19

Насос водяной

1

АВ6

1

2

3

4

5

13

21080-3104020-00

6-256706Е1С17

Ступицы задних

колес

2

21080-3104020-01

6-256706Е2С17

21080-3104020-02

6У-537906Е1

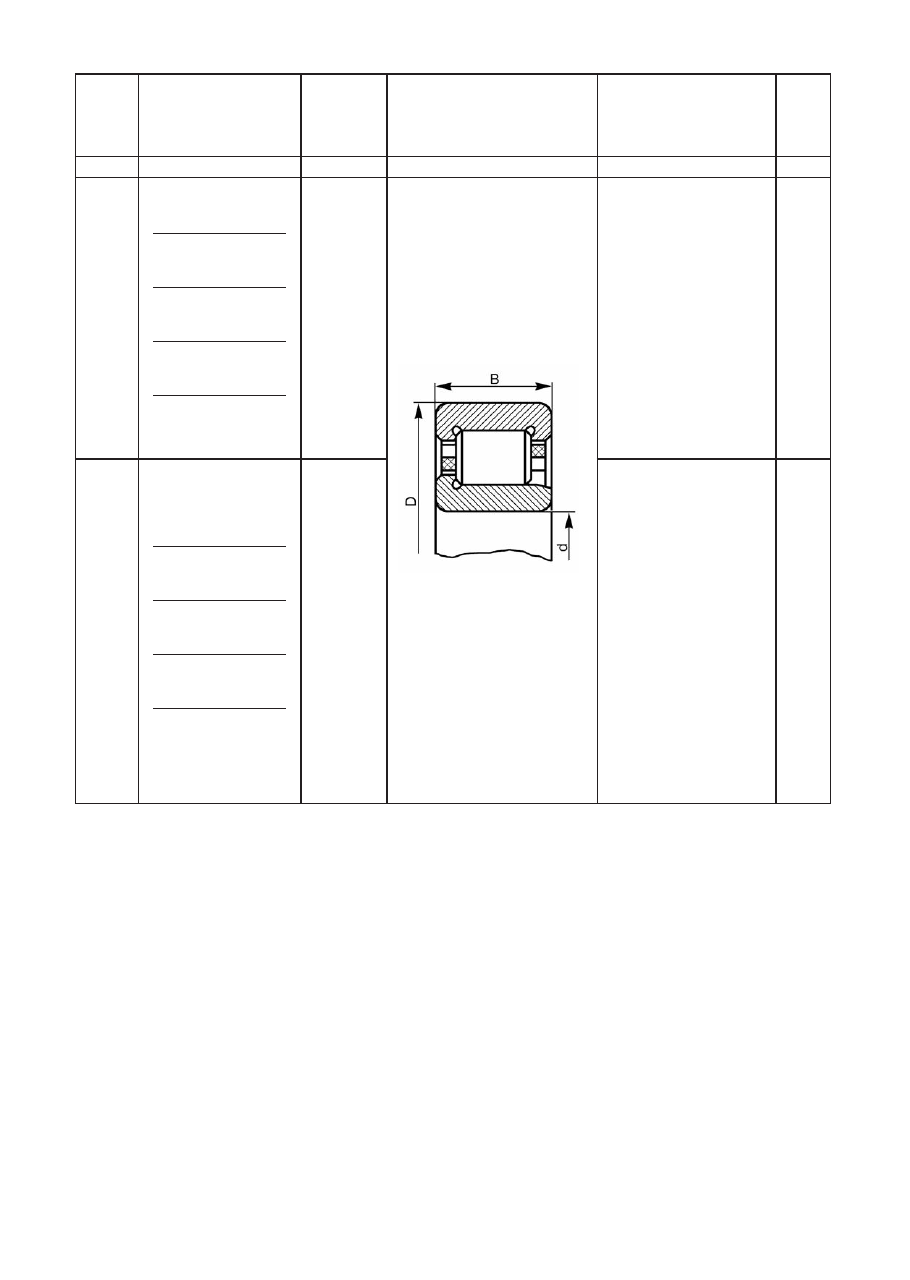

АВ7

№

по

схеме

Обозначение

Размеры

мм

Эскиз

Место установки

на автомобиле

Кол.

1

2

3

4

5

6

7

21080-1701031-01

В66-42205АЕМ1Ш1

21080-1701031-02

6-42205А1ЕУШ1

21080-1701031-03

6-42205А1Е1УШ1

21080-1701031-04

6-42205А1Е1УШ1

D=52

d=25

B=15

Вал первичный

коробки передач

(опора передняя)

1

8

21080-1701180-01

6-42305АЕУШ1

21080-1701180-02

6-42305АЕ1УШ1

21080-1701180-03

В26-42305АЕМШ1

21080-1701180-04

6-42305АЕ1УШ1

D=62

d=25

B=17

Вал вторичный

коробки передач

(опора передняя)

1

УН1

Номер детали

Индекс

№ позиции

Номер детали

Индекс

№ позиции

НОМЕРНОЙ УКАЗАТЕЛЬ

00001-0001685-90

A500

2

00001-0001685-90

A501

3

00001-0001685-90

A240

8

00001-0001687-90

A620

8

00001-0001689-90

A500

17

00001-0001689-90

A501

18

00001-0002570-60

D131

9

00001-0002800-60

D131

15

00001-0002844-60

C210

10

00001-0004181-01

M200

21

00001-0004183-01

A240

28

00001-0005164-70

A602

2

00001-0005164-70

A610

2

00001-0005164-70

M155

2

00001-0005164-70

M424

2

00001-0005164-70

A300

3

00001-0005164-70

A210

4

00001-0005164-70

A601

4

00001-0005164-70

A430

5

00001-0005164-70

A600

5

00001-0005164-70

A101

6

00001-0005164-70

A430

6

00001-0005164-70

B200

6

00001-0005164-70

C160

6

00001-0005164-70

K130

6

00001-0005164-70

K330

6

00001-0005164-70

A200

7

00001-0005164-70

A500

8

00001-0005164-70

A501

9

00001-0005164-70

B260

9

00001-0005164-70

B290

10

00001-0005164-70

A620

12

00001-0005164-70

D101

12

00001-0005164-70

M440

12

00001-0005164-70

A240

16

00001-0005164-70

B150

17

00001-0005164-70

C170

19

00001-0005164-70

D102

24

00001-0005164-71

M190

3

00001-0005164-71

E300

9

00001-0005166-70

C130

1

00001-0005166-70

D181

1

00001-0005166-70

A200

2

00001-0005166-70

M135

2

00001-0005166-70

M136

2

00001-0005166-70

B250

3

00001-0005166-70

D100

4

00001-0005166-70

D101

4

00001-0005166-70

D102

4

00001-0005166-70

D141

5

00001-0005166-70

B210

6

00001-0005166-70

B252

6

00001-0005166-70

B251

7

00001-0005166-70

A420

10

00001-0005166-70

A430

14

00001-0005166-70

A421

15

00001-0005168-70

C220

3

00001-0005168-70

C200

5

00001-0005168-70

D210

5

00001-0005168-70

D220

5

00001-0005168-70

D300

10

00001-0005168-70

K120

10

00001-0005168-70

M121

11

00001-0005170-70

B150

4

00001-0005170-70

D210

8

00001-0005170-70

D300

12

00001-0005192-01

E140

15

00001-0005192-01

K350

19

00001-0005192-01

E130

23

00001-0005192-07

M171

2

00001-0005192-07

M170

6

00001-0005193-01

M420

3

00001-0005193-01

K320

6

00001-0005193-01

M421

6

00001-0005193-01

E130

8

00001-0005193-01

K310

9

00001-0005193-01

E111

10

00001-0005193-01

E110

14

00001-0005193-01

K350

16

00001-0005193-01

E182

25

00001-0005193-07

M150

6

00001-0005193-07

M160

17

00001-0005193-07

M162

17

00001-0005193-07

M161

18

00001-0005194-01

A300

2

00001-0005194-01

K121

2

00001-0005194-01

E310

3

00001-0005194-01

E311

3

00001-0005194-01

M173

4

00001-0005194-01

A101

5

00001-0005194-01

D110

6

00001-0005194-01

D111

6

00001-0005194-01

K330

13

00001-0005194-01

A100

22

00001-0005195-01

M130

8

00001-0005196-01

A421

1

УН2

Номер детали

Индекс

№ позиции

Номер детали

Индекс

№ позиции

00001-0005196-01

A145

2

00001-0005196-01

A420

2

00001-0005196-01

D200

2

00001-0005196-01

D220

2

00001-0005196-01

A330

3

00001-0005196-01

A411

3

00001-0005196-01

D110

3

00001-0005196-01

D111

3

00001-0005196-01

K200

3

00001-0005196-01

A020

5

00001-0005196-01

M260

6

00001-0005196-01

M261

6

00001-0005196-01

M262

6

00001-0005196-01

C170

7

00001-0005196-01

A410

10

00001-0005196-01

D141

11

00001-0005196-01

A400

12

00001-0005196-01

M100

13

00001-0005196-01

E181

16

00001-0005200-01

A030

11

00001-0006154-71

E400

10

00001-0006154-71

M390

19

00001-0007259-11

E100

1

00001-0007259-11

E101

4

00001-0007259-11

B250

24

00001-0007259-11

B251

24

00001-0007259-11

C120

25

00001-0007259-11

A100

27

00001-0007342-01

C170

12

00001-0007343-01

C230

11

00001-0007343-01

C231

12

00001-0007346-01

D120

2

00001-0007940-11

A200

15

00001-0009020-21

M424

1

00001-0009020-21

A400

3

00001-0009020-21

M110

7

00001-0009020-21

M391

11

00001-0009020-21

A140

19

00001-0009020-21

M390

20

00001-0009020-21

M200

23

00001-0009021-21

A210

3

00001-0009021-21

K121

5

00001-0009021-21

A100

6

00001-0009021-21

E400

8

00001-0009021-21

A110

9

00001-0009021-21

B150

16

00001-0009021-21

C170

18

00001-0009022-21

A310

4

00001-0009022-21

A101

7

00001-0009022-21

M395

7

00001-0009022-21

M396

9

00001-0009022-21

M440

9

00001-0009022-21

M442

9

00001-0009022-21

M424

14

00001-0009022-21

A240

17

00001-0009024-11

A210

20

00001-0009024-21

K121

1

00001-0009024-21

A500

7

00001-0009024-21

E300

7

00001-0009024-21

A501

8

00001-0009024-21

M260

10

00001-0009024-21

M262

10

00001-0009024-21

A140

12

00001-0009024-21

A141

15

00001-0009024-21

A100

21

00001-0009024-21

E182

21

00001-0009024-21

A620

22

00001-0009026-21

E182

8

00001-0009026-21

D131

11

00001-0009028-21

A100

5

00001-0009028-21

A501

14

00001-0009030-21

E182

9

00001-0009034-21

E181

21

00001-0009776-11

M190

4

00001-0009776-11

K100

5

00001-0009776-11

K350

5

00001-0009778-21

A501

24

00001-0009778-21

E182

24

00001-0010640-76

A330

2

00001-0010640-76

B110

9

00001-0010640-76

C100

10

00001-0010640-76

C101

10

00001-0010664-76

B410

12

00001-0010664-76

M110

12

00001-0011954-70

M430

18

00001-0011954-70

M424

19

00001-0011954-71

K350

6

00001-0011974-73

A410

7

00001-0011974-73

A110

8

00001-0011977-73

A100

4

00001-0011977-73

A400

4

00001-0011977-73

K121

6

00001-0011977-73

A141

7

00001-0011977-73

K140

7

00001-0011977-73

A251

10

00001-0011977-73

A250

12

УН3

Номер детали

Индекс

№ позиции

Номер детали

Индекс

№ позиции

00001-0011977-73

A140

15

00001-0011977-73

A501

15

00001-0011980-73

A620

2

00001-0011980-73

K120

3

00001-0011980-73

A012

5

00001-0011980-73

A013

5

00001-0011980-73

A014

5

00001-0011980-73

A310

9

00001-0011983-73

A012

2

00001-0011983-73

A013

2

00001-0011983-73

A014

2

00001-0011983-73

A010

4

00001-0011983-73

A011

4

00001-0011983-73

A020

20

00001-0013069-21

A010

14

00001-0013069-21

A020

19

00001-0013070-21

A145

6

00001-0015001-21

B200

7

00001-0015001-21

B290

11

00001-0015003-21

A140

16

00001-0020191-01

M150

11

00001-0020198-05

M150

14

00001-0020199-01

M150

13

00001-0021647-11

A012

1

00001-0021647-11

A013

1

00001-0021647-11

A014

1

00001-0021647-11

D300

1

00001-0021647-11

A010

3

00001-0021647-11

A011

3

00001-0021647-11

D220

4

00001-0021647-11

M121

10

00001-0021647-21

A140

7

00001-0021647-21

A400

8

00001-0021700-90

A610

5

00001-0021700-90

E140

13

00001-0025550-20

A130

9

00001-0025741-11

M420

12

00001-0025742-11

E181

4

00001-0025742-11

D110

7

00001-0025742-11

D111

7

00001-0025742-11

A240

20

00001-0025742-11

M424

22

00001-0025745-11

A030

8

00001-0025745-11

A010

17

00001-0025745-11

A020

23

00001-0025749-21

D210

13

00001-0025980-71

E140

6

00001-0025980-73

E110

6

00001-0025981-71

M145

9

00001-0025981-71

M420

10

00001-0025982-71

M280

4

00001-0025982-71

M390

8

00001-0025982-71

M424

13

00001-0025983-71

M280

8

00001-0025983-71

M391

20

00001-0025983-71

M390

23

00001-0025984-70

M135

12

00001-0025984-71

M424

7

00001-0025984-71

M422

10

00001-0025984-71

M120

14

00001-0025984-71

M200

17

00001-0025990-71

M270

2

00001-0025990-71

M271

2

00001-0025990-71

M260

11

00001-0025990-71

M262

11

00001-0025990-71

E400

7

00001-0025990-71

M261

11

00001-0025990-71

M430

12

00001-0025990-71

M180

16

00001-0025990-71

M391

16

00001-0025990-71

A200

21

00001-0025990-71

C120

26

00001-0025990-71

A501

30

00001-0025991-70

M271

7

00001-0025991-70

M270

8

00001-0025991-71

E400

1

00001-0025991-71

M371

1

00001-0025991-71

E130

2

00001-0025991-71

M441

2

00001-0025991-71

M442

2

00001-0025991-71

M340

3

00001-0025991-71

M422

6

00001-0025991-71

M180

8

00001-0025991-71

M430

14

00001-0025991-73

M430

2

00001-0025991-73

M440

2

00001-0025991-73

E110

3

00001-0025991-73

E111

3

00001-0025991-73

K310

3

00001-0025991-73

E120

4

00001-0025991-73

M191

7

00001-0025991-73

M424

10

00001-0025995-71

M421

2

00001-0025995-71

M441

5

00001-0025995-71

M442

5

00001-0025995-71

M440

10

УН4

Номер детали

Индекс

№ позиции

Номер детали

Индекс

№ позиции

00001-0025995-71

E130

18

00001-0025995-71

M200

24

00001-0026012-71

B270

8

00001-0026012-71

B250

23

00001-0026012-71

B251

23

00001-0026013-71

K141

2

00001-0026014-73

A145

5

00001-0026014-73

A140

6

00001-0026052-70

M320

6

00001-0026052-70

M330

10

00001-0026052-71

M130

2

00001-0026052-71

K100

17

00001-0026052-71

M200

19

00001-0026052-71

A501

23

00001-0026053-71

M360

1

00001-0026053-71

M370

1

00001-0026053-71

C121

5

00001-0026053-71

D200

5

00001-0026053-71

M330

5

00001-0026053-71

C120

6

00001-0026053-71

M395

6

00001-0026053-71

M200

7

00001-0026053-71

M371

7

00001-0026053-71

M121

8

00001-0026053-71

M396

8

00001-0026053-71

A210

10

00001-0026053-71

M131

10

00001-0026053-71

M130

11

00001-0026053-71

K100

14

00001-0026053-71

C170

15

00001-0026053-71

A240

26

00001-0026055-70

A301

2

00001-0026055-70

K300

10

00001-0026068-71

M395

11

00001-0026068-71

B250

18

00001-0026069-70

B210

10

00001-0026085-70

M145

18

00001-0026250-01

M200

22

00001-0026297-01

D300

9

00001-0026381-01

E182

3

00001-0026381-01

E181

7

00001-0026381-01

M190

7

00001-0026381-01

D100

19

00001-0026381-01

D101

20

00001-0026381-01

D102

20

00001-0026386-01

D210

4

00001-0026386-01

C230

10

00001-0026386-01

C231

11

00001-0026386-01

M121

22

00001-0026397-01

A310

3

00001-0026397-01

C121

4

00001-0026397-01

M370

4

00001-0026397-01

M360

5

00001-0026406-01

E100

2

00001-0026406-01

A600

4

00001-0026406-01

E101

5

00001-0026406-01

E310

6

00001-0026406-01

E311

6

00001-0026406-01

E300

8

00001-0026406-01

A140

11

00001-0026406-01

M440

11

00001-0026406-03

M110

9

00001-0026427-01

M131

4

00001-0026428-01

E110

9

00001-0026437-01

A430

3

00001-0026437-01

A601

3

00001-0026437-01

A610

3

00001-0026437-01

M145

3

00001-0026437-01

A430

4

00001-0026437-01

A602

5

00001-0026437-01

K200

5

00001-0026437-01

E300

6

00001-0026437-01

C141

7

00001-0026437-01

A141

14

00001-0026437-01

A240

15

00001-0026437-01

M130

15

00001-0026437-01

C120

24

00001-0026437-01

C121

24

00001-0026444-01

A301

3

00001-0026444-01

E181

5

00001-0026444-01

A411

6

00001-0026444-01

E182

7

00001-0026444-01

D101

11

00001-0026444-01

A620

13

00001-0026444-01

D102

13

00001-0026444-01

A200

20

00001-0026467-01

C170

3

00001-0026467-01

D101

3

00001-0026467-01

D102

3

00001-0026467-01

M120

15

00001-0026468-01

A010

9

00001-0026468-01

A011

9

00001-0026468-01

A020

9

00001-0026468-01

A400

9

00001-0026468-01

A012

10

00001-0026468-01

A013

10

УН5

Номер детали

Индекс

№ позиции

Номер детали

Индекс

№ позиции

00001-0026468-01

A014

10

00001-0026470-01

A200

1

00001-0026470-01

K120

7

00001-0026470-01

M391

12

00001-0026470-01

M390

17

00001-0032739-01

M330

11

00001-0032740-01

E140

23

00001-0032742-01

M131

3

00001-0032744-01

M320

7

00001-0032744-01

M180

9

00001-0032759-01

M330

6

00001-0032760-01

M270

1

00001-0032760-01

M271

1

00001-0032760-01

M131

26

00001-0032762-01

M155

1

00001-0032762-01

M441

7

00001-0032762-01

M390

9

00001-0032762-17

M430

11

00001-0032764-01

M300

8

00001-0032764-01

M310

8

00001-0032764-01

M311

8

00001-0032764-01

M130

12

00001-0032764-01

M131

15

00001-0032764-01

M180

17

00001-0032766-01

D200

4

00001-0032766-01

M390

10

00001-0033037-11

B210

9

00001-0033112-01

D100

16

00001-0033112-01

D101

18

00001-0033112-01

D102

18

00001-0033129-01

B250

19

00001-0033130-01

M395

10

00001-0035168-30

A421

8

00001-0035168-30

A420

16

00001-0035170-21

A411

10

00001-0035170-21

A421

13

00001-0035175-11

M100

14

00001-0035175-21

A620

1

00001-0035410-21

A100

3

00001-0035412-21

A100

29

00001-0035434-21

B210

3

00001-0035434-21

B150

8

00001-0035435-21

A620

1

00001-0035435-21

A420

5

00001-0035435-21

A400

13

00001-0035436-21

B150

10

00001-0035437-21

A420

6

00001-0035437-21

A421

11

00001-0035437-21

B150

20

00001-0035438-31

A020

16

00001-0035441-21

A150

2

00001-0035441-21

B210

12

00001-0035442-21

B150

9

00001-0035443-21

B210

4

00001-0035443-31

A020

7

00001-0035461-21

B210

1

00001-0035461-21

A400

6

00001-0035462-21

B150

6

00001-0035464-21

B210

2

00001-0035464-21

A030

6

00001-0035528-21

B150

15

00001-0037463-30

A630

4

00001-0038241-11

C200

3

00001-0038241-11

C141

11

00001-0038241-21

C230

1

00001-0038241-21

C231

1

00001-0038256-21

C160

1

00001-0038256-21

C141

14

00001-0038268-21

C160

13

00001-0038318-01

K330

1

00001-0038318-01

K221

3

00001-0038318-01

K222

4

00001-0038318-01

M440

6

00001-0038318-01

D111

8

00001-0038318-01

M410

8

00001-0038318-01

K100

9

00001-0038318-01

K350

9

00001-0038318-01

M411

9

00001-0038318-01

D110

10

00001-0038318-01

M441

10

00001-0038318-01

M442

11

00001-0038318-01

M320

14

00001-0038318-01

M330

15

00001-0038318-01

K300

19

00001-0038318-01

E140

24

00001-0038320-01

M200

13

00001-0038321-01

E182

1

00001-0038321-01

K100

1

00001-0038321-01

E101

2

00001-0038321-01

E181

2

00001-0038321-01

M190

2

00001-0038321-01

C100

3

00001-0038321-01

C101

3

00001-0038321-01

E200

5

00001-0038321-01

C141

6

00001-0038321-01

M360

6
