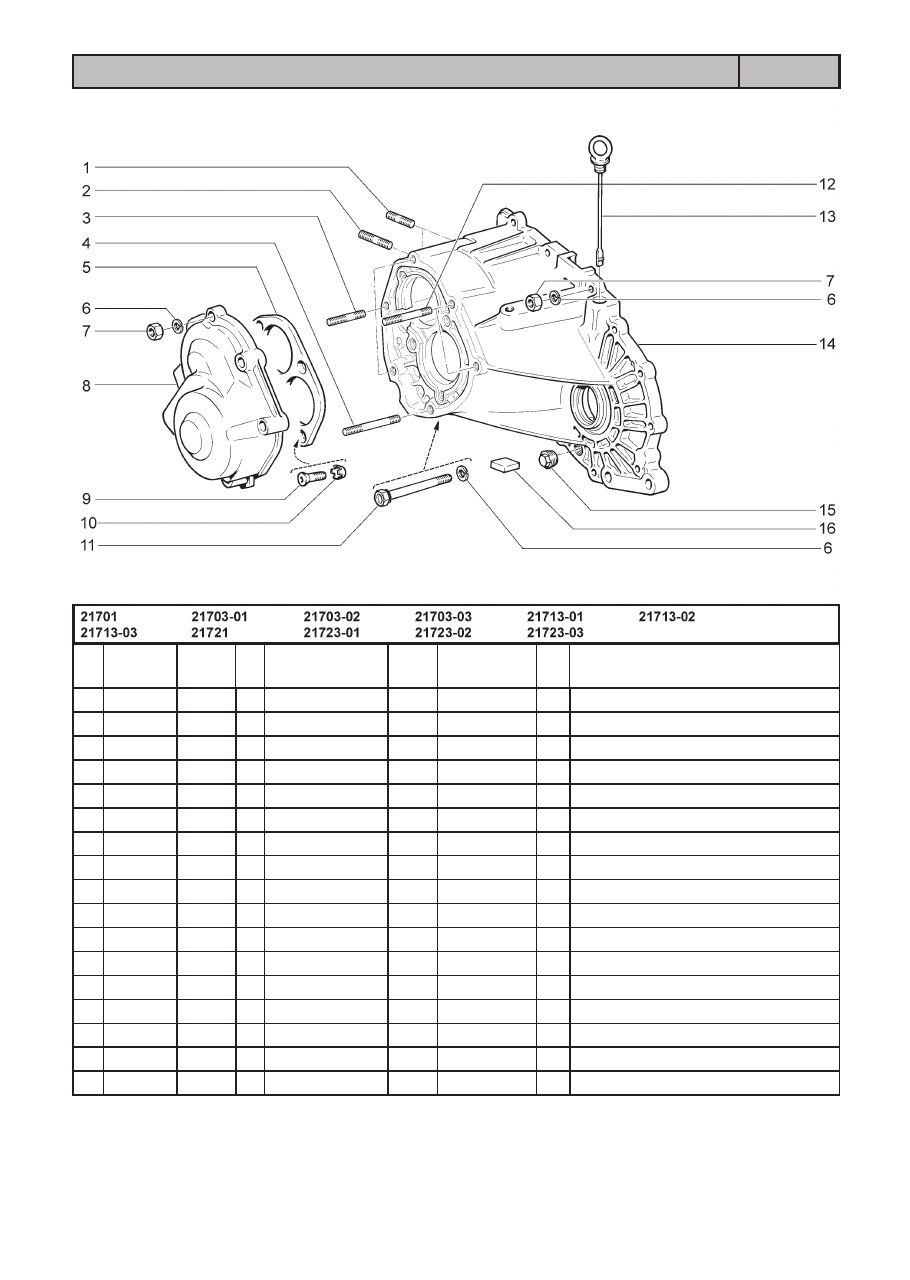

КАРТЕР КОРОБКИ ПЕРЕДАЧ

В210

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B6

1

+

00001-0035461-21

2

Шпилька М10х20

2

+

00001-0035464-21

1

Шпилька М10х28

3

+

00001-0035434-21

3

Шпилька М8х28

4

+

00001-0035443-21

1

Шпилька М8х65

5

+

21083-1701094-00

1

Пластина упорная

6

+

00001-0005166-70

20

Шайба 8 пружинная

7

+

00001-0061008-11

19

Гайка М8

8

+

21100-1701205-00

1

Крышка задняя

9

+

00001-0033037-11

4

Винт М8х25

10

+

00001-0026069-70

4

Шайба 8 стопорная

11

+

21100-1701250-00

1

Болт М8х85

12

+

00001-0035441-21

2

Шпилька М8х55

13

+

21100-1700050-00

1

Указатель уровня масла

14

+

21100-1701015-02

1

Картер коробки передач

15

+

21230-1701326-00

1

Пробка 22х1,5 сливная

16

+

21100-1701200-00

~

1

Магнит постоянный

16

+

21100-1701200-02

~

1

Магнит постоянный

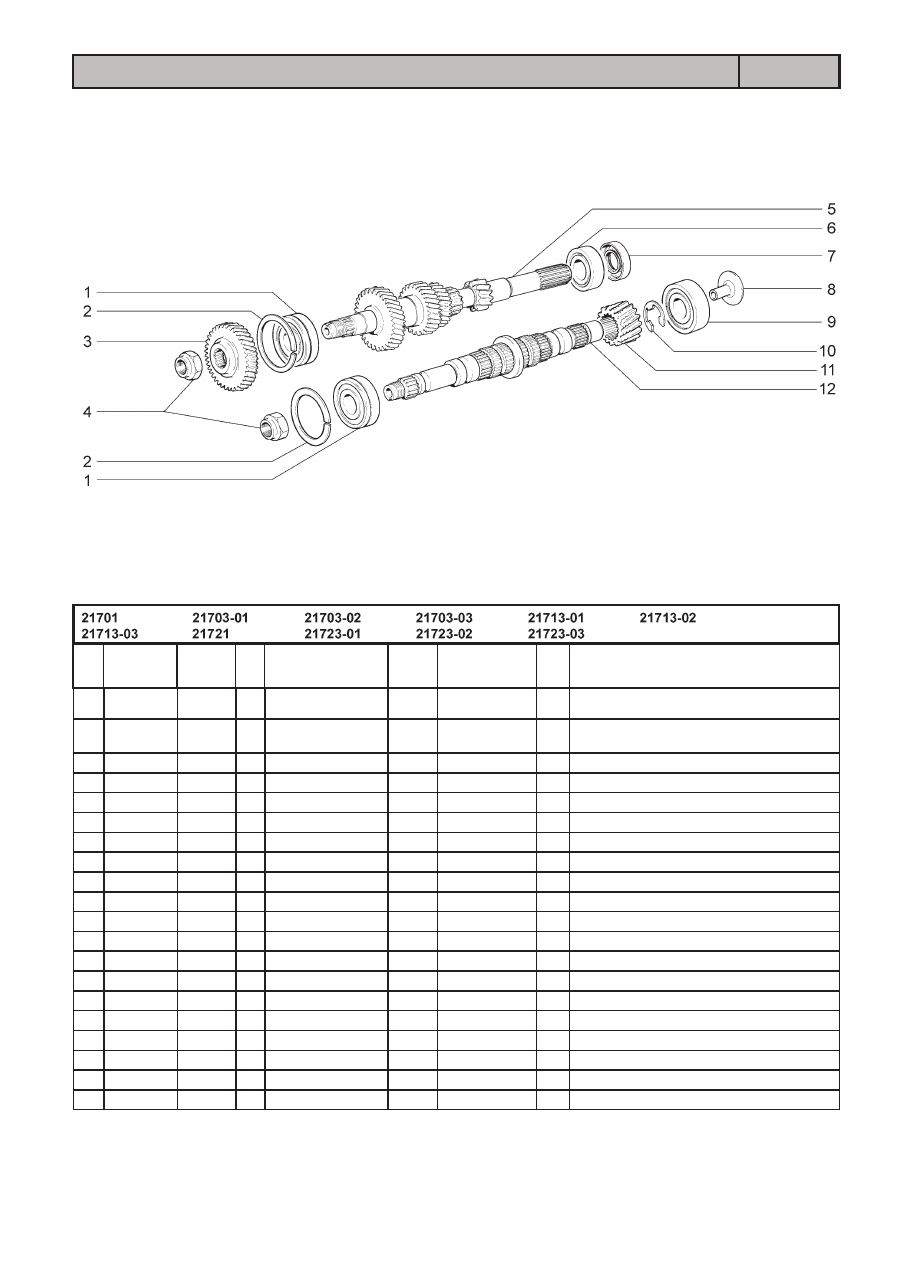

ВАЛЫ  КОРОБКИ  ПЕРЕДАЧ

В220

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B7

1

+

21703-1701033-00

~

2

Подшипник первичного вала задний в

сборе

1

+

21703-1701033-01

~

2

Подшипник первичного вала задний в

сборе

2

+

21080-1701034-00

2

Кольцо установочное

3

+

21083-1701132-00

1

Шестерня 5-й передачи

4

+

21080-1701244-00

2

Гайка

5

+

21100-1701030-00

1

Вал первичный

6

+

21080-1701031-01

~

1

Подшипник первичного вала передний

6

+

21080-1701031-02

~

1

Подшипник первичного вала передний

6

+

21080-1701031-03

~

1

Подшипник первичного вала передний

6

+

21080-1701031-04

~

1

Подшипник первичного вала передний

7

+

21100-1701043-00

~

1

Сальник первичного вала

7

+

21100-1701043-01

~

1

Сальник первичного вала

8

+

21100-1701098-00

1

Маслосборник

9

+

21080-1701180-01

~

1

Подшипник вторичного вала передний

9

+

21080-1701180-02

~

1

Подшипник вторичного вала передний

9

+

21080-1701180-03

~

1

Подшипник вторичного вала передний

9

+

21080-1701180-04

~

1

Подшипник вторичного вала передний

10

+

21100-2302030-10

1

Кольцо стопорное

11

+

21100-2302017-00

1

Шестерня ведущая

12

+

21100-1701105-00

1

Вал вторичный

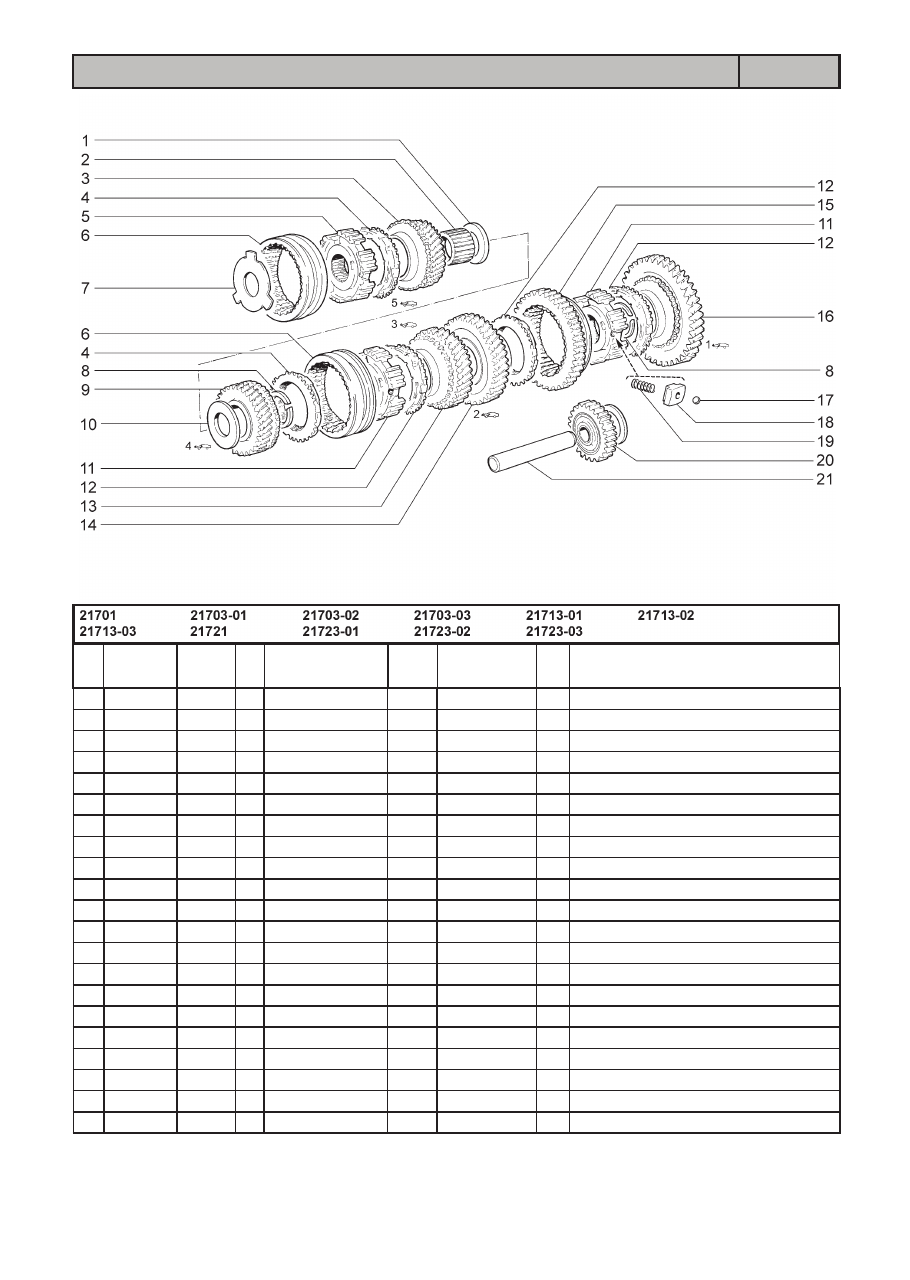

ШЕСТЕРНИ КОРОБКИ ПЕРЕДАЧ

В230

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B8

1

+

21083-1701159-00

1

Шайба упорная

2

+

21100-1701133-00

1

Втулка

3

+

21100-1701158-00

1

Шестерня 5-й передачи  вторичного вала

4

+

21080-1701164-10

2

Кольцо блокирующее синхронизатора

5

+

21083-1701174-00

1

Ступица муфты синхронизатора

6

+

21080-1701116-10

2

Муфта скользящая 3-й, 4-й  и 5-й передач

7

+

21083-1701166-00

1

Пластина упорная

8

+

21080-1701117-00

2

Кольцо стопорное

9

+

21100-1701146-00

1

Шестерня 4-й передачи

10

+

21080-1701148-00

1

Шайба упорная

11

+

21080-1701119-00

2

Ступица скользящей муфты

12

+

21100-1701164-00

3

Кольцо блокирующее синхронизатора

13

+

21100-1701131-10

1

Шестерня 3-й передачи вторичного вала

14

+

21100-1701127-10

1

Шестерня 2-й передачи вторичного вала

15

+

21100-1701175-00

1

Муфта скользящая  1-й и  2-й  передач

16

+

21100-1701112-10

1

Шестерня 1-й передачи вторичного вала

17

+

21080-1701173-00

9

Фиксатор

18

+

21080-1701171-00

9

Сухарь

19

+

21080-1701170-10

9

Пружина

20

+

21100-1701080-00

1

Шестерня заднего хода

21

+

21080-1701092-00

1

Ось промежуточной шестерни

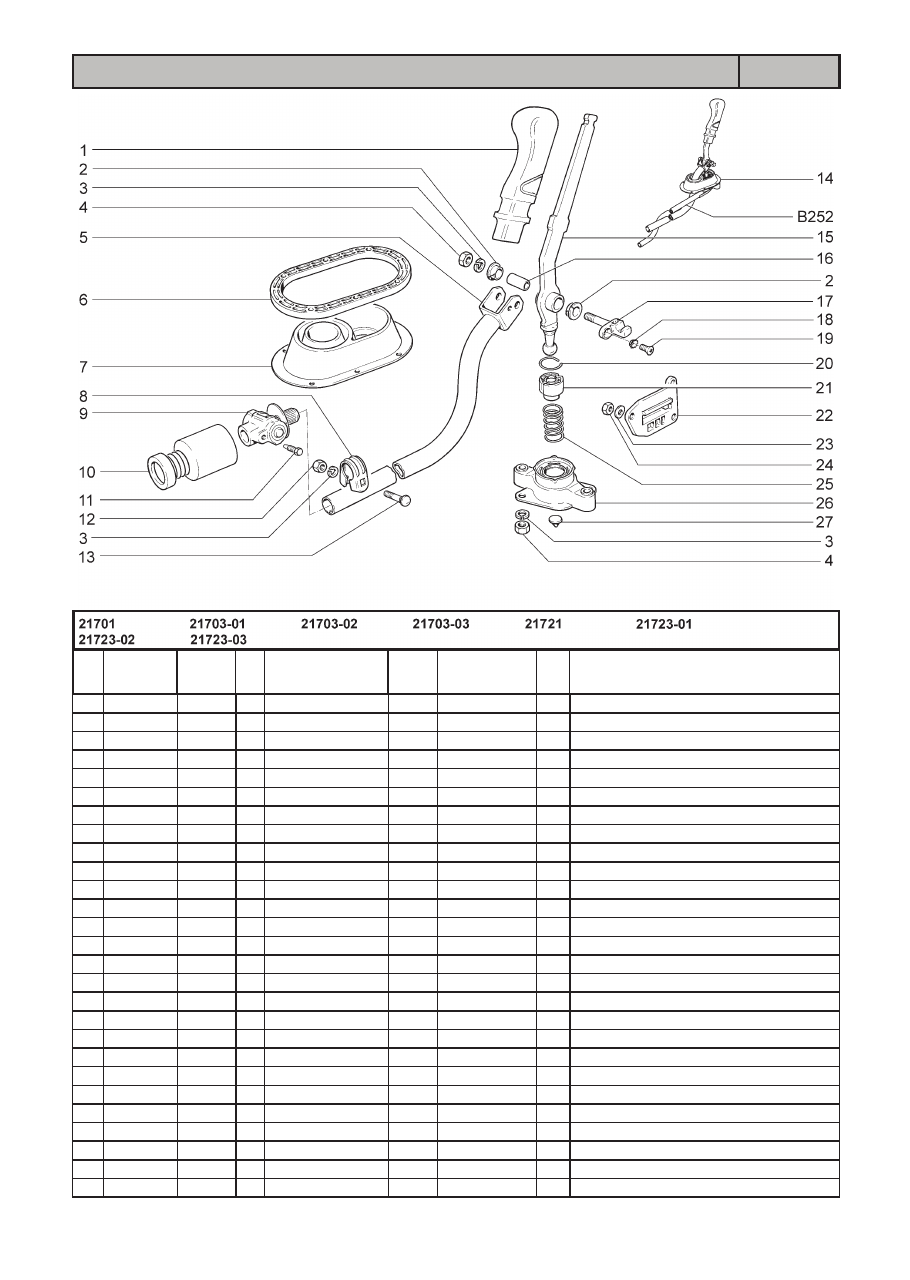

ПРИВОД  ПЕРЕКЛЮЧЕНИЯ  ПЕРЕДАЧ

В250

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B9

1

+

21100-1703088-00

1

Рукоятка

2

+

21100-1703226-00

2

Втулка

3

+

00001-0005166-70

3

Шайба 8 пружинная

4

+

00001-0061023-11

3

Гайка М8 низкая

5

+

21100-1703138-00

1

Тяга

6

+

21100-1703238-00

1

Пластина прижимная

7

+

11110-1703200-00

1

Чехол защитный

8

+

21100-1703148-00

1

Хомут

9

+

21080-1703160-00

1

Шарнир

10

+

21080-1703182-00

1

Чехол защитный

11

+

21080-1703169-00

1

Винт конический

12

+

00001-0061008-11

4

Гайка М8

13

+

21100-1703367-00

1

Болт стяжной

14

+

21700-1703010-10

1

Привод управления в сборе

15

+

21700-1703082-10

1

Рычаг

16

+

21100-1703227-01

1

Втулка дистанционная

17

+

21100-1703219-00

1

Ось рычага

18

+

00001-0026068-71

1

Шайба 6 стопорная

19

+

00001-0033129-01

1

Винт М6х14

20

+

21100-1703198-01

1

Кольцо стопорное

21

+

21100-1703041-00

1

Опора шаровая

22

+

21100-1703317-00

1

Накладка кронштейна блокировки з/хода

23

+

00001-0026012-71

9

Шайба 6 волнистая

24

+

00001-0007259-11

9

Гайка М6 низкая

25

+

21100-1703086-00

1

Пружина

26

+

21100-1703190-00

1

Обойма шаровой опоры

27

+

21100-1703319-00

1

Буфер оси рычага переключения передач

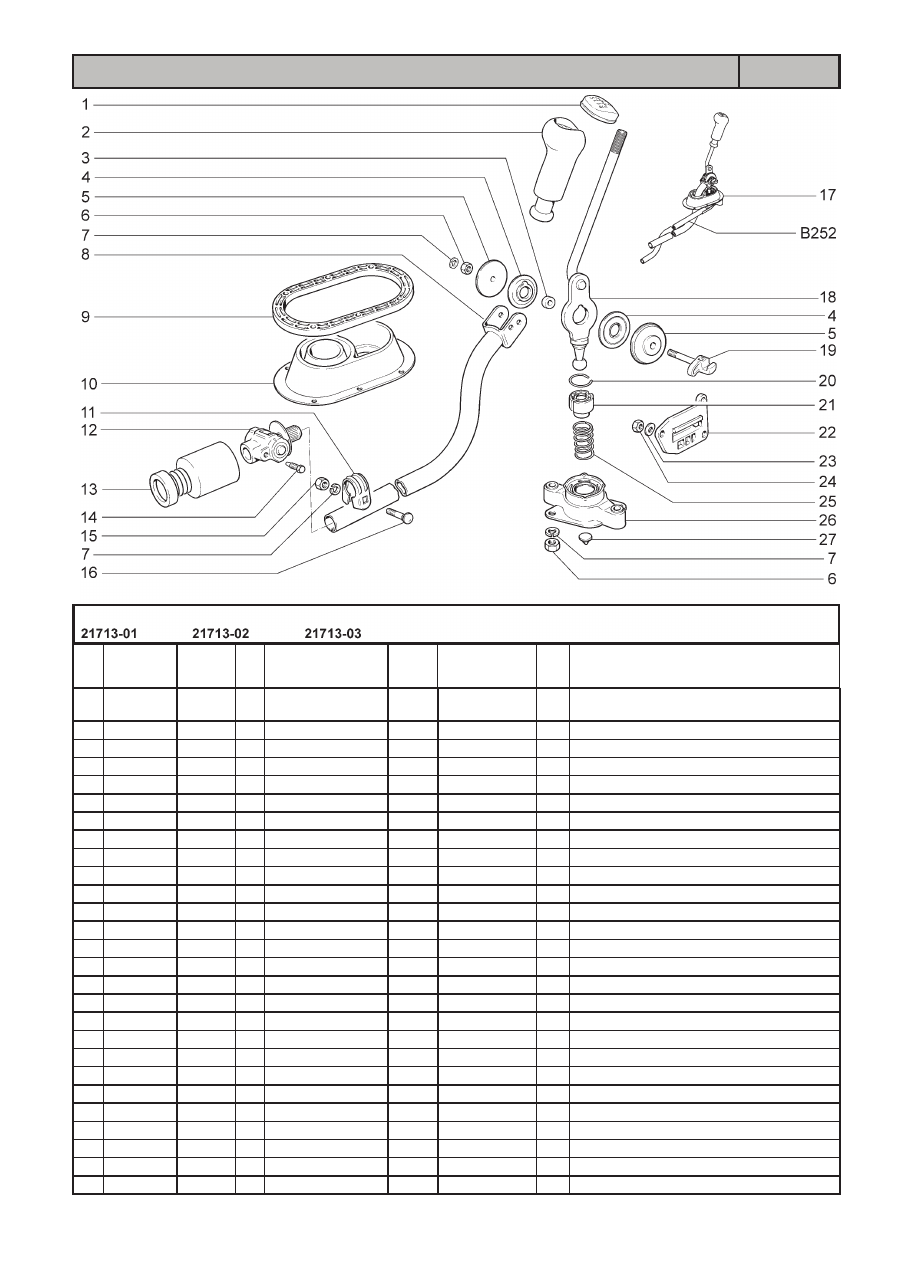

ПРИВОД  ПЕРЕКЛЮЧЕНИЯ  ПЕРЕДАЧ

В251

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B10

1

+

21700-1703124-00

1

Накладка рукоятки рычага переключе-

ния передач

2

+

21700-1703088-00

1

Рукоятка

3

+

11180-1703227-01

1

Втулка дистанционная

4

+

21700-1703226-00

2

Втулка шарнира

5

+

21700-1703371-00

2

Шайба упорная

6

+

00001-0061023-11

3

Гайка М8 низкая

7

+

00001-0005166-70

3

Шайба 8 пружинная

8

+

21100-1703138-10

1

Тяга

9

+

21100-1703238-00

1

Пластина прижимная

10

+

11110-1703200-00

1

Чехол защитный

11

+

21100-1703148-00

1

Хомут

12

+

21080-1703160-00

1

Шарнир

13

+

21080-1703182-00

1

Чехол защитный

14

+

21080-1703169-00

1

Винт конический

15

+

00001-0061008-11

4

Гайка М8

16

+

21100-1703367-00

1

Болт стяжной

17

+

21700-1703010-00

1

Привод управления в сборе

18

+

21700-1703082-00

1

Рычаг

19

+

21700-1703219-00

1

Ось рычага

20

+

21100-1703198-01

1

Кольцо стопорное

21

+

21100-1703041-00

1

Опора шаровая

22

+

21100-1703317-00

1

Накладка кронштейна блокировки з/хода

23

+

00001-0026012-71

9

Шайба 6 волнистая

24

+

00001-0007259-11

9

Гайка М6 низкая

25

+

21100-1703086-00

1

Пружина

26

+

21100-1703190-00

1

Обойма шаровой опоры

27

+

21100-1703319-00

1

Буфер оси рычага переключения передач

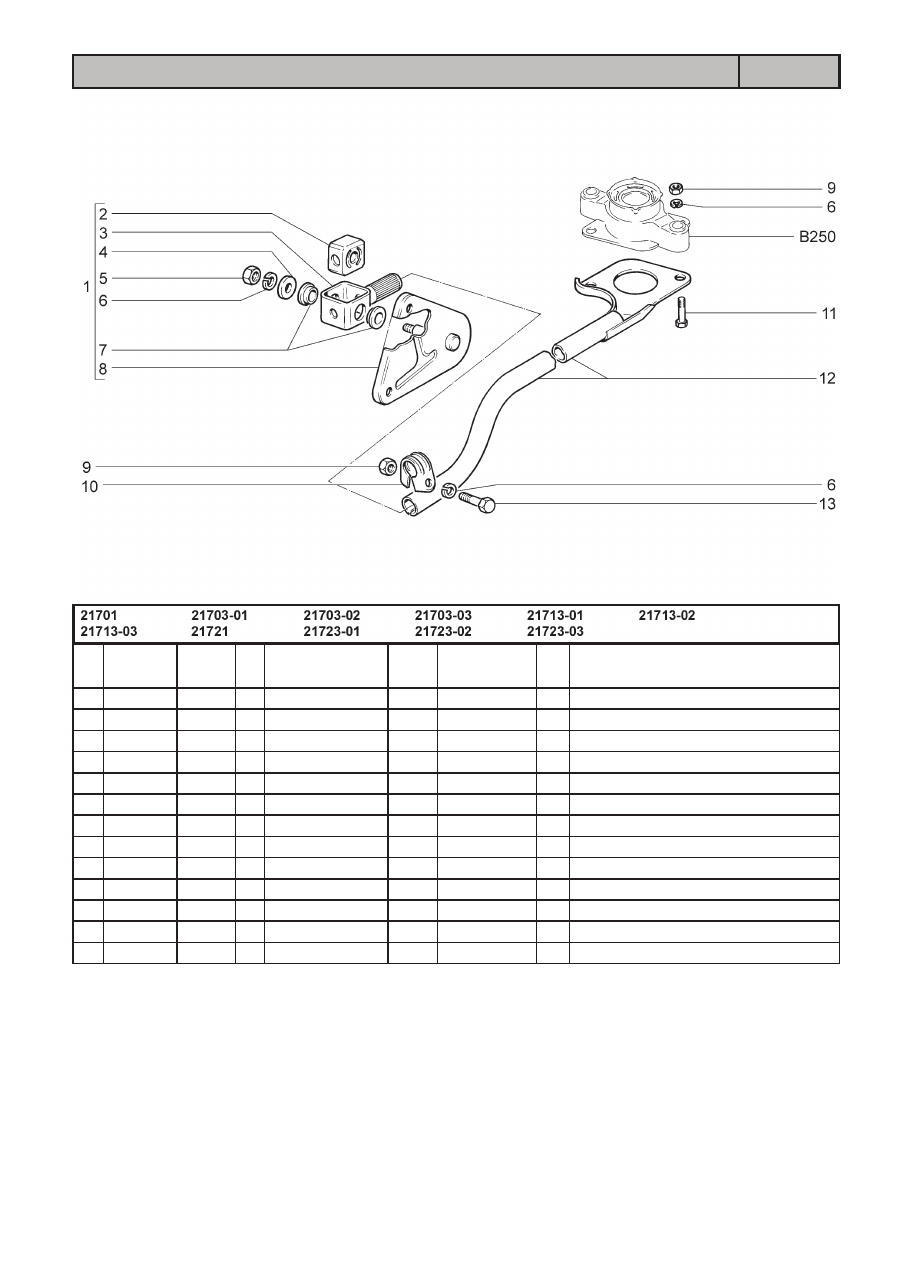

ТЯГА  РЕАКТИВНАЯ

В252

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B11

1

+

21100-1703168-10

1

Шарнир реактивной тяги в сборе

2

21100-1703188-00

1

Демпфер

3

21100-1703183-00

1

Проушина

4

+

00002-0204136-01

1

Шайба 8

5

+

00001-0061023-11

1

Гайка М8 низкая

6

+

00001-0005166-70

4

Шайба 8 пружинная

7

21100-1703189-00

2

Втулка

8

+

21100-1703320-10

1

Кронштейн

9

+

00001-0061008-11

3

Гайка М8

10

+

21100-1703310-00

1

Хомут реактивной тяги

11

+

00001-0060432-21

2

Болт М8х16

12

+

21100-1703300-00

1

Тяга реактивная

13

+

00001-0060439-21

1

Болт М8х35

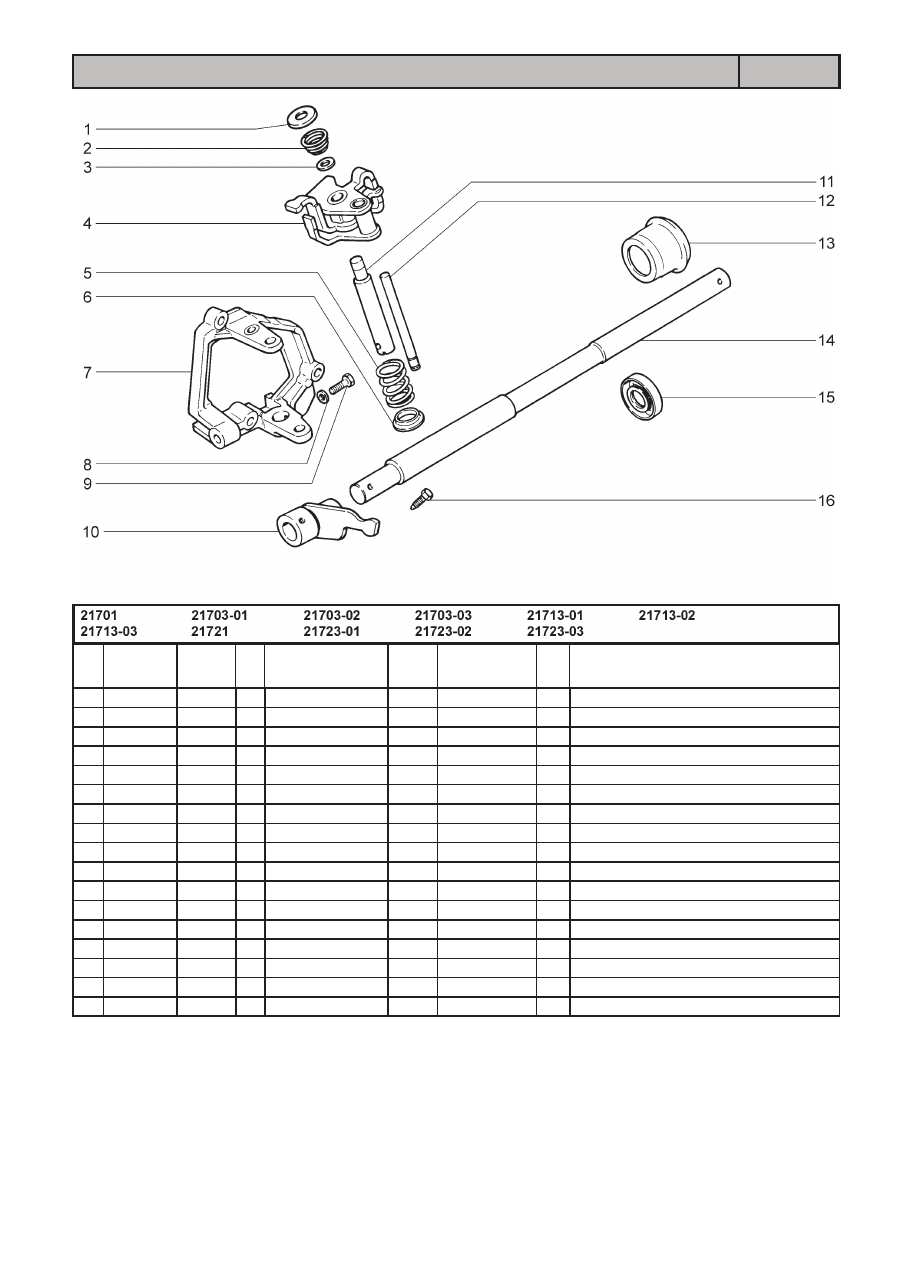

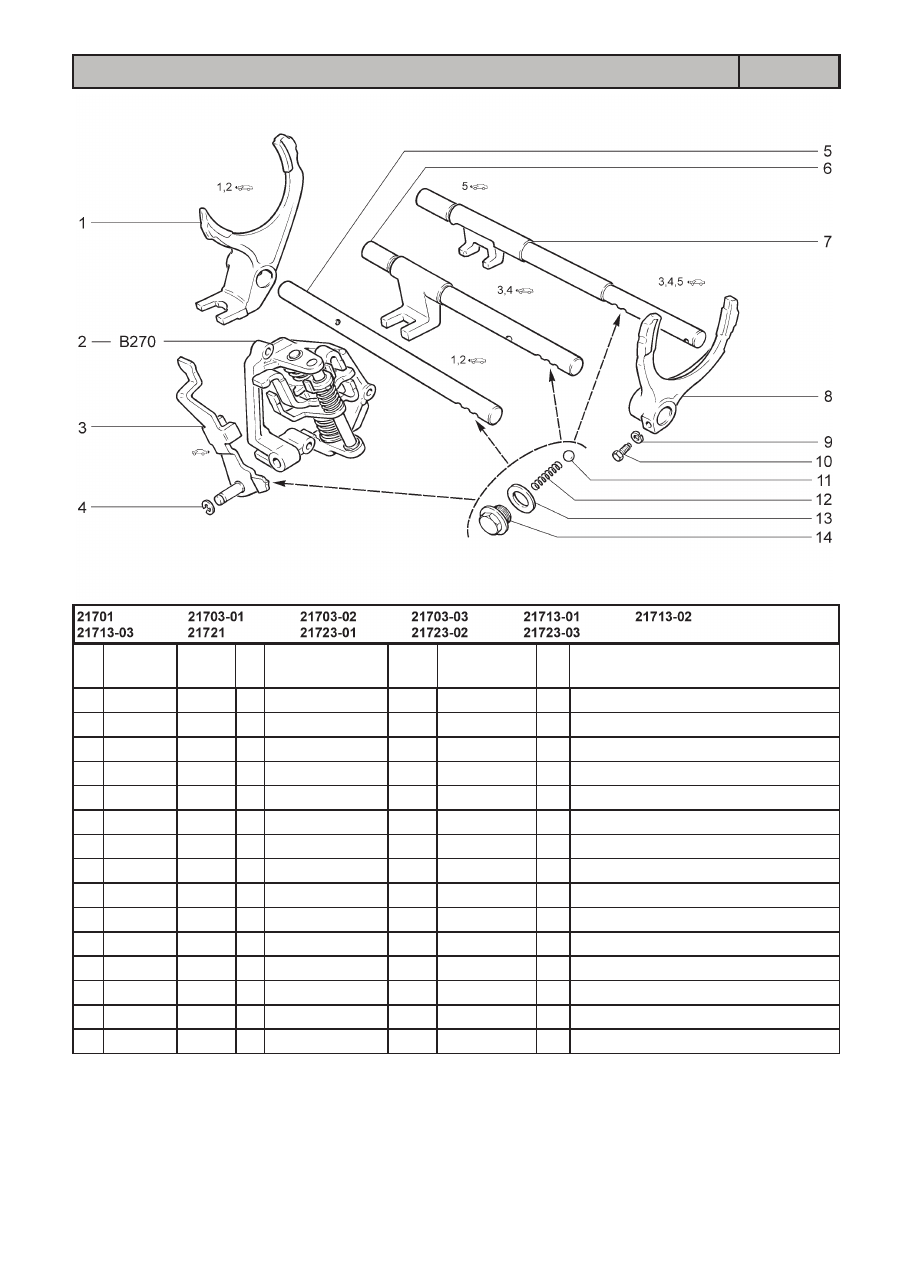

МЕХАНИЗМ ВЫБОРА И ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

В260

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B12

1

+

21080-1702024-00

1

Вилка 1-й и 2-й передачи

2

+

11190-1703050-00

1

Механизм выбора передач

3

+

21100-1702046-00

1

Вилка заднего хода

4

+

21080-1107148-00

1

Шайба 8 стопорная

5

+

21080-1702060-00

1

Шток 1-й и 2-й передачи

6

+

21080-1702071-00

1

Шток 3-й и 4-й передачи

7

+

21100-1702098-00

1

Шток 5-й передачи

8

+

21080-1702030-00

1

Вилка 3-й и 4-й передачи

8

+

21100-1702036-00

1

Вилка 5-й передачи

9

+

00001-0005164-70

6

Шайба 6 пружинная

10

+

21010-1702028-00

3

Болт

11

+

21010-1702077-00

4

Шарик

12

+

21010-1702087-00

4

Пружина

13

+

21080-1011062-00

4

Кольцо уплотнительное

14

+

11110-1702112-00

4

Пробка

МЕХАНИЗМ ВЫБОРА ПЕРЕДАЧ

В270

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B13

1

21100-1703073-10

1

Опора пружины 5-ой передачи

2

21100-1703075-10

1

Пружина  возвратная 5-ой передачи

3

21100-1703071-00

1

Шайба пружины возвратной

4

11190-1703055-00

1

Рычаг выбора передач

5

11110-1703075-00

1

Пружина рычага выбора передач

6

11180-1703074-00

~

1

Шайба упорная

6

11180-1703074-01

~

1

Шайба упорная

7

+

21100-1703054-10

1

Корпус механизма выбора передач

8

+

00001-0026012-71

1

Шайба 6 волнистая

9

+

21010-1702028-00

1

Болт крепления оси рычага

10

+

21100-1703028-00

1

Рычаг штока выбора передач

11

21100-1703072-00

1

Ось

12

+

21100-1703069-00

1

Ось

13

+

21080-1703048-00

1

Корпус

14

+

21100-1703024-00

1

Шток выбора передач

15

+

21080-1703042-01

1

Сальник

16

+

21080-1703038-00

1

Винт  конический

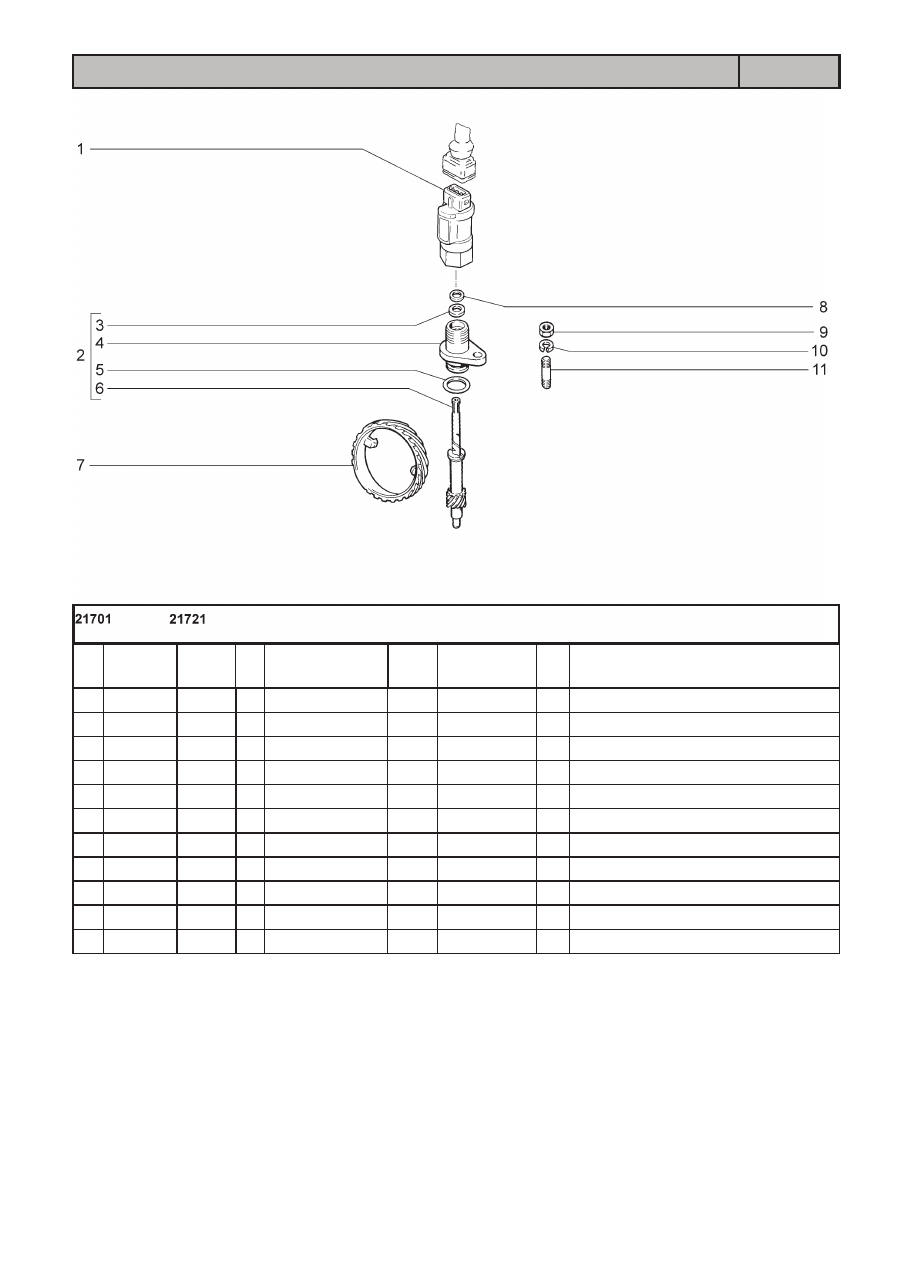

ПРИВОД СПИДОМЕТРА

В290

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B14

1

+

21110-3843010-00

1

Датчик скорости

2

+

21080-3802820-10

1

Привод спидометра

3

21010-3802718-01

1

Уплотнитель

4

21080-3802822-00

1

Корпус привода спидометра

5

+

21080-3802830-00

1

Кольцо уплотнительное

6

+

21080-3802834-20

1

Шестерня ведомая

7

+

21080-3802833-20

1

Шестерня ведущая

8

+

21010-3802717-00

1

Шайба опорная

9

+

00001-0058962-11

1

Гайка М6

10

+

00001-0005164-70

1

Шайба 6 пружинная

11

+

00001-0015001-21

1

Шпилька М6х14

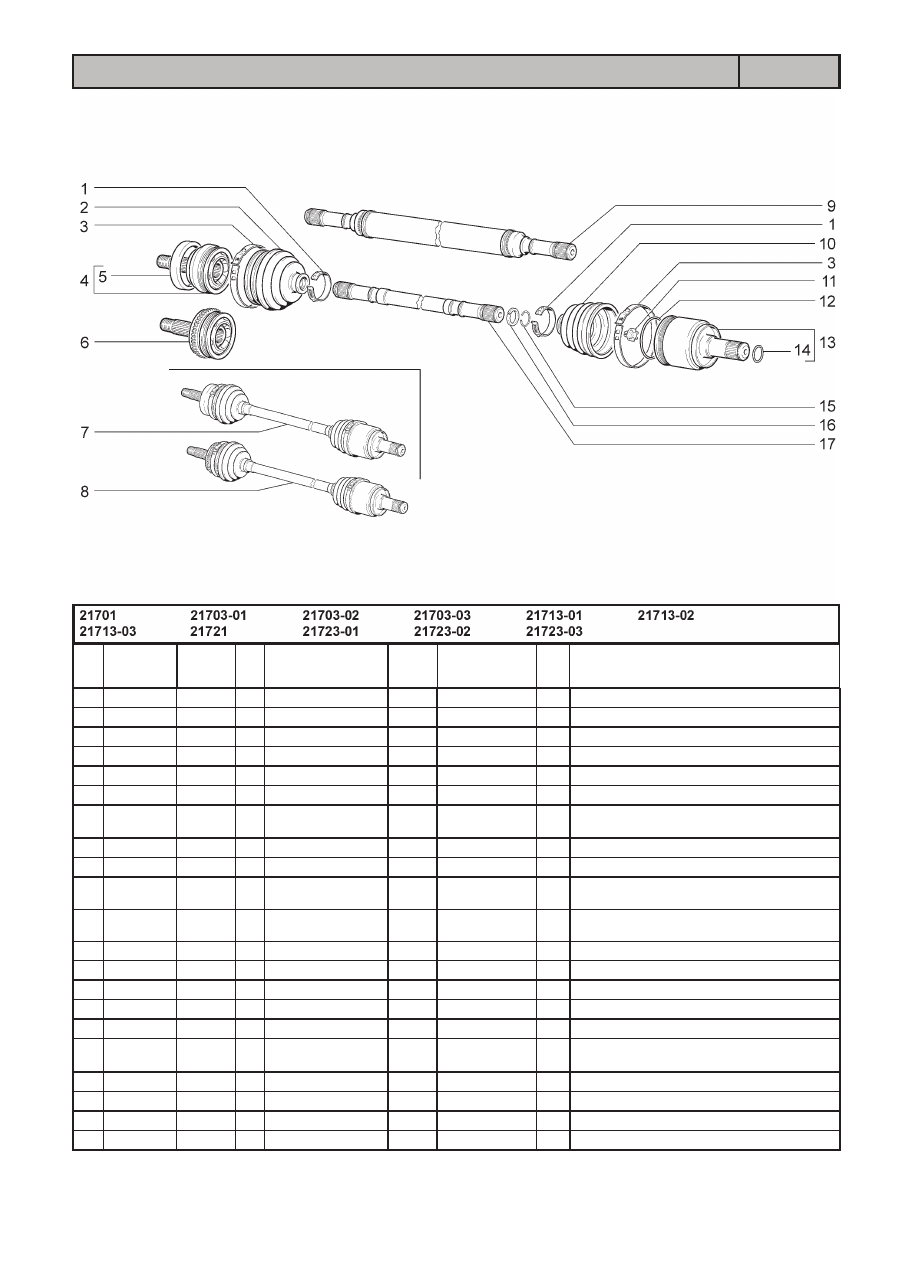

ПРИВОД ПЕРЕДНИХ КОЛЕС

В400

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B15

1

+

21080-2215034-00

4

Хомут крепления  чехла

2

+

21100-2215030-01

~

2

Чехол наружного шарнира

2

+

21100-2215030-03

~

2

Чехол наружного шарнира

3

+

21080-2215036-00

4

Хомут крепления чехла шарнира

4

+

21100-2215012-00

2

Шарнир наружный в сборе

5

+

21080-3103060-00

2

Кольцо защитное

6

+

11186-2215012-00

(15,20,18,115,

118,145,148)

2

Шарнир наружный в сборе

7

+

21100-2215010-00

1

Привод правого переднего колеса

7

+

21100-2215011-00

1

Привод левого переднего колеса

8

+

21700-2215010-10

(15,20,18,115,

118,145,148)

1

Привод правого переднего колеса

8

+

21700-2215011-10

(15,20,18,115,

118,145,148)

1

Привод левого переднего колеса

9

+

21100-2215092-00

1

Вал привода правого переднего колеса

10

+

21100-2215068-01

~

2

Чехол внутреннего шарнира

10

+

21100-2215068-03

~

2

Чехол внутреннего шарнира

11

+

21080-2215073-01

2

Буфер вала

12

+

21080-2215086-00

2

Фиксатор внутреннего шарнира

13

+

21080-2215056-00

2

Шарнир внутренний в сборе (для зап.ча-

стей)

14

+

21080-2215104-00

2

Кольцо стопорное

15

+

21210-2215084-00

4

Кольцо стопорное

16

+

21210-2215082-00

4

Кольцо упорное

17

+

21100-2215070-00

1

Вал привода левого переднего колеса

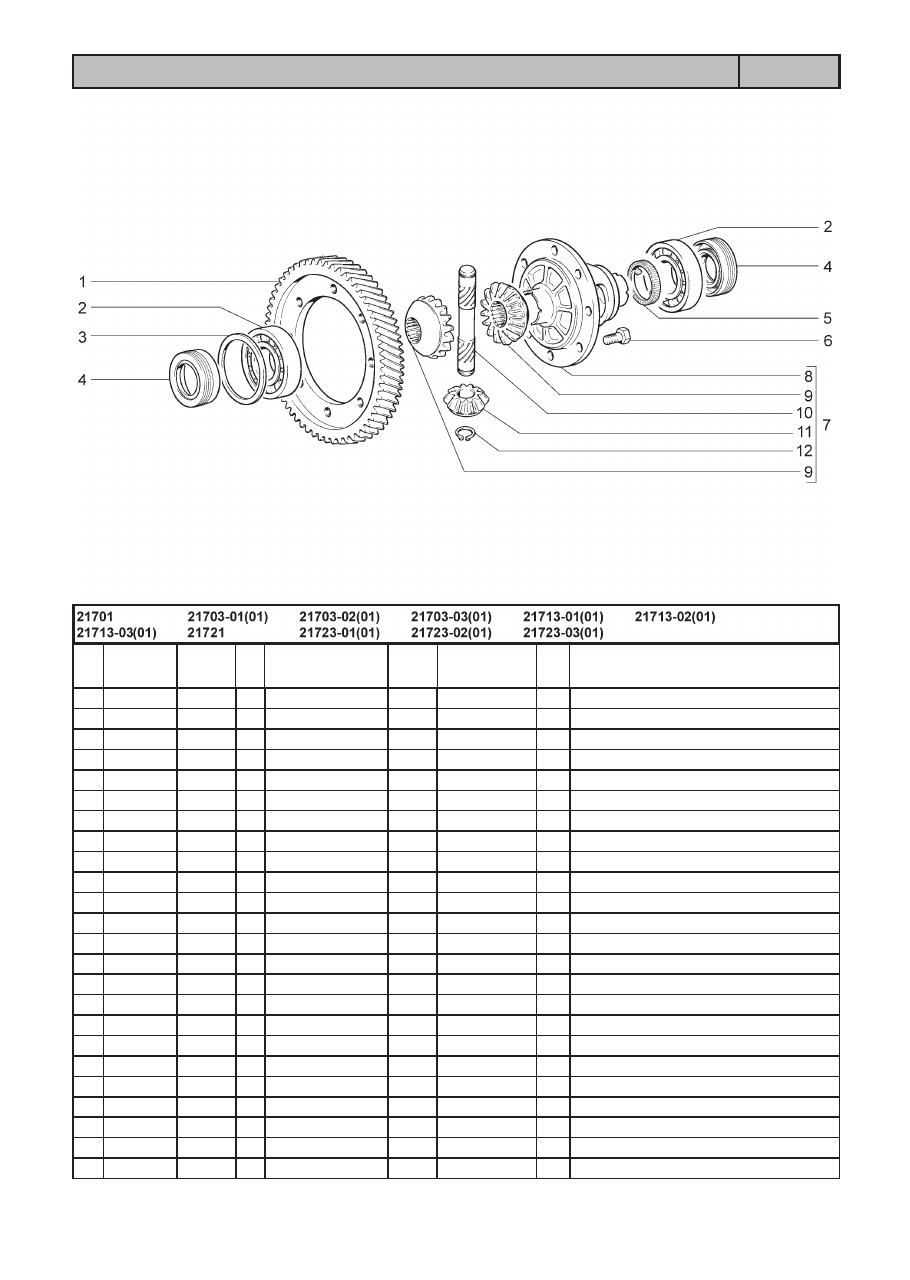

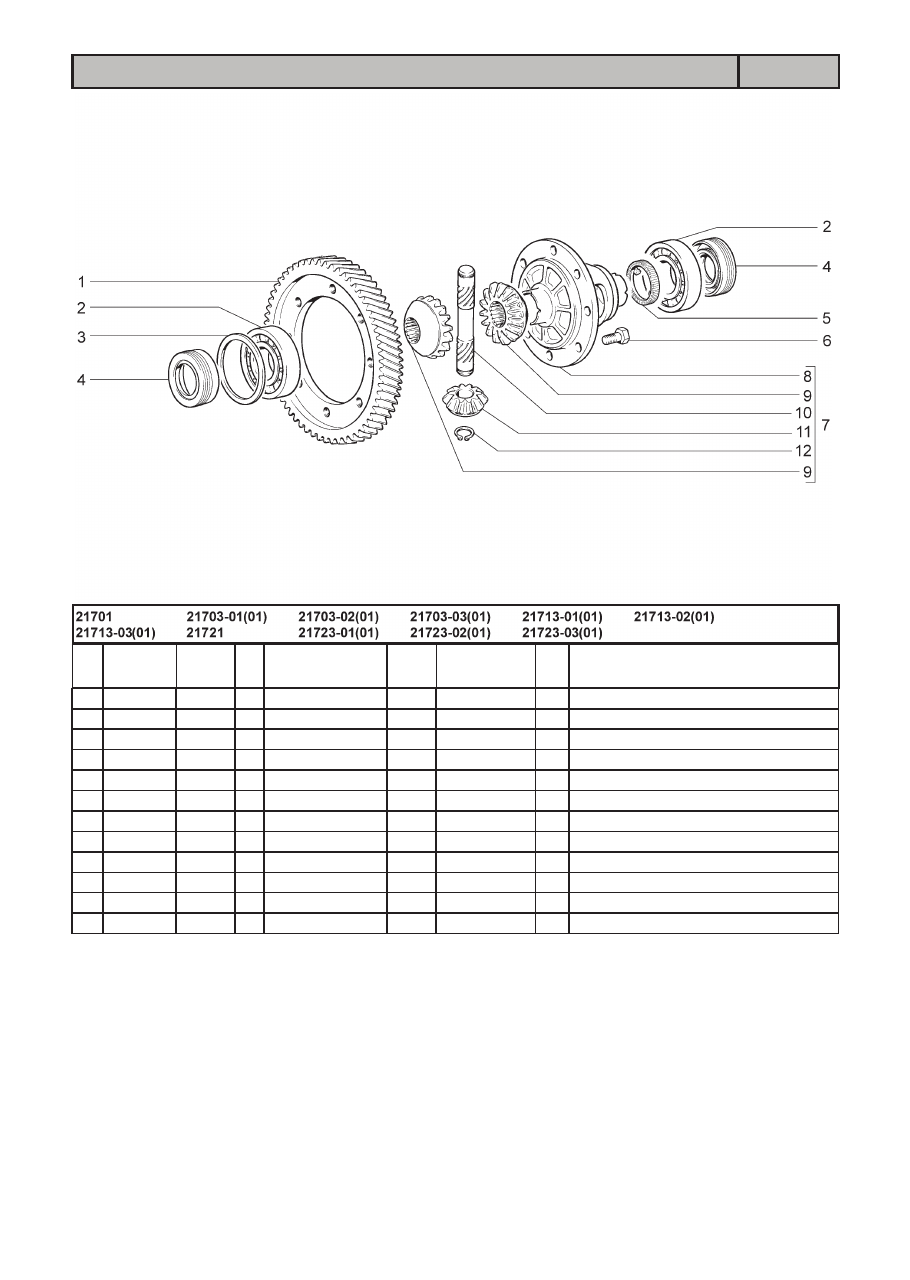

ДИФФЕРЕНЦИАЛ

В410

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

B16

1

+

21080-2302060-30

1

Шестерня ведомая главной передачи

2

+

21080-2303036-01

~

2

Подшипник коробки дифференциала

2

+

21080-2303036-02

~

2

Подшипник коробки дифференциала

2

+

21080-2303036-03

~

2

Подшипник коробки дифференциала

3

+

21080-2303090-00

^

1

Кольцо регулировочное 1,65

3

+

21080-2303091-00

^

1

Кольцо регулировочное 1,70

3

+

21080-2303092-00

^

1

Кольцо регулировочное 1,75

3

+

21080-2303093-00

^

1

Кольцо регулировочное 1,80

3

+

21080-2303094-00

^

1

Кольцо регулировочное 1,85

3

+

21080-2303095-00

^

1

Кольцо регулировочное 1,90

3

+

21080-2303096-00

^

1

Кольцо регулировочное 1,95

3

+

21080-2303097-00

^

1

Кольцо регулировочное 2,00

3

+

21080-2303098-00

^

1

Кольцо регулировочное 2,05

3

+

21080-2303099-00

^

1

Кольцо регулировочное 2,10

3

+

21080-2303100-00

^

1

Кольцо регулировочное 2,15

3

+

21080-2303101-00

^

1

Кольцо регулировочное 2,20

3

+

21080-2303102-00

^

1

Кольцо регулировочное 2,25

3

+

21080-2303103-00

^

1

Кольцо регулировочное 2,30

3

+

21080-2303104-00

^

1

Кольцо регулировочное 2,35

3

+

21080-2303105-00

^

1

Кольцо регулировочное 2,40

3

+

21080-2303106-00

^

1

Кольцо регулировочное 2,45

3

+

21080-2303107-00

^

1

Кольцо регулировочное 2,50

3

+

21080-2303108-00

^

1

Кольцо регулировочное 2,55

3

+

21080-2303109-00

^

1

Кольцо регулировочное 2,60

B17

3

+

21080-2303110-00

^

1

Кольцо регулировочное 2,65

4

+

21100-2301034-12

2

Сальник полуоси  в сборе

5

+

21700-3843040-00

~

(01)

1

Ротор датчика скорости

5

+

21700-3843040-02

~

(01)

1

Ротор датчика скорости

5

+

21700-3843040-04

~

(01)

1

Ротор датчика скорости

6

+

21010-2403021-00

8

Болт крепления ведомой шестерни

7

+

21080-2303011-00

1

Дифференциал переднего моста

8

+

21080-2303018-00

1

Коробка дифференциала

9

+

21080-2303050-00

2

Шестерня полуоси

10

+

21080-2303060-00

1

Ось саттелитов

11

+

21010-2403055-01

2

Саттелит дифференциала

12

+

00001-0010664-76

2

Кольцо упорное 16

ДИФФЕРЕНЦИАЛ

В410

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

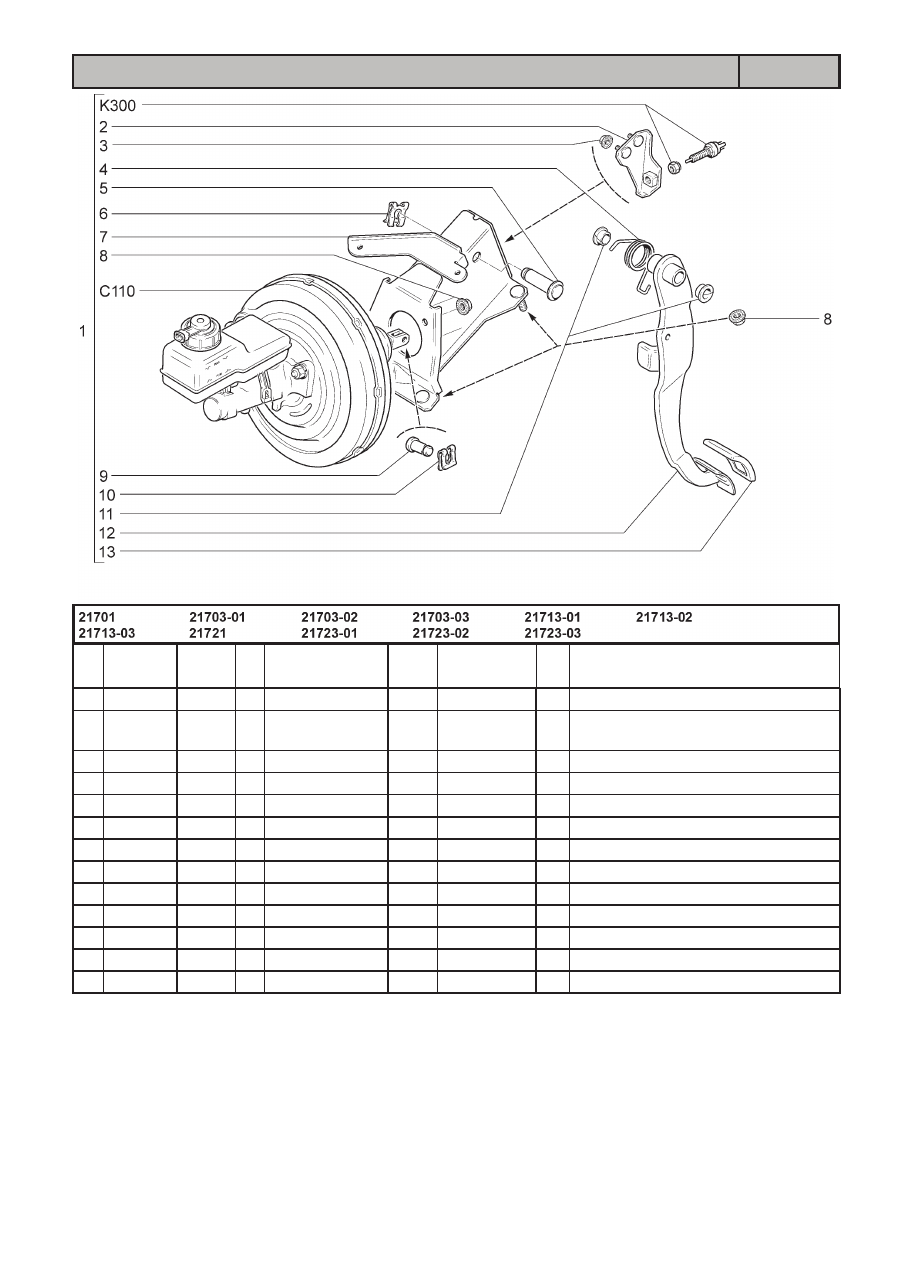

ПЕДАЛЬ ТОРМОЗА

С100

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

С1

1

+

21700-3504006-01

1

Педаль тормоза в сборе

2

21700-3504098-10

1

Кронштейн выключателя сигнала тормо-

жения

3

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

4

+

21100-3504094-01

1

Пружина педали тормоза оттяжная

5

+

21100-1602050-00

1

Ось

6

+

21080-1602059-00

1

Скоба

7

+

21700-3504050-00

1

Кронштейн педали тормоза

8

+

00001-0038322-01

6

Гайка М8 с зубчатым буртиком

9

+

21030-3504016-00

1

Палец толкателя

10

+

00001-0010640-76

1

Скоба 8 стопорная

11

+

21210-1804043-00

2

Втулка

12

+

21700-3504010-00

1

Педаль тормоза

13

+

21100-1602048-00

1

Накладка

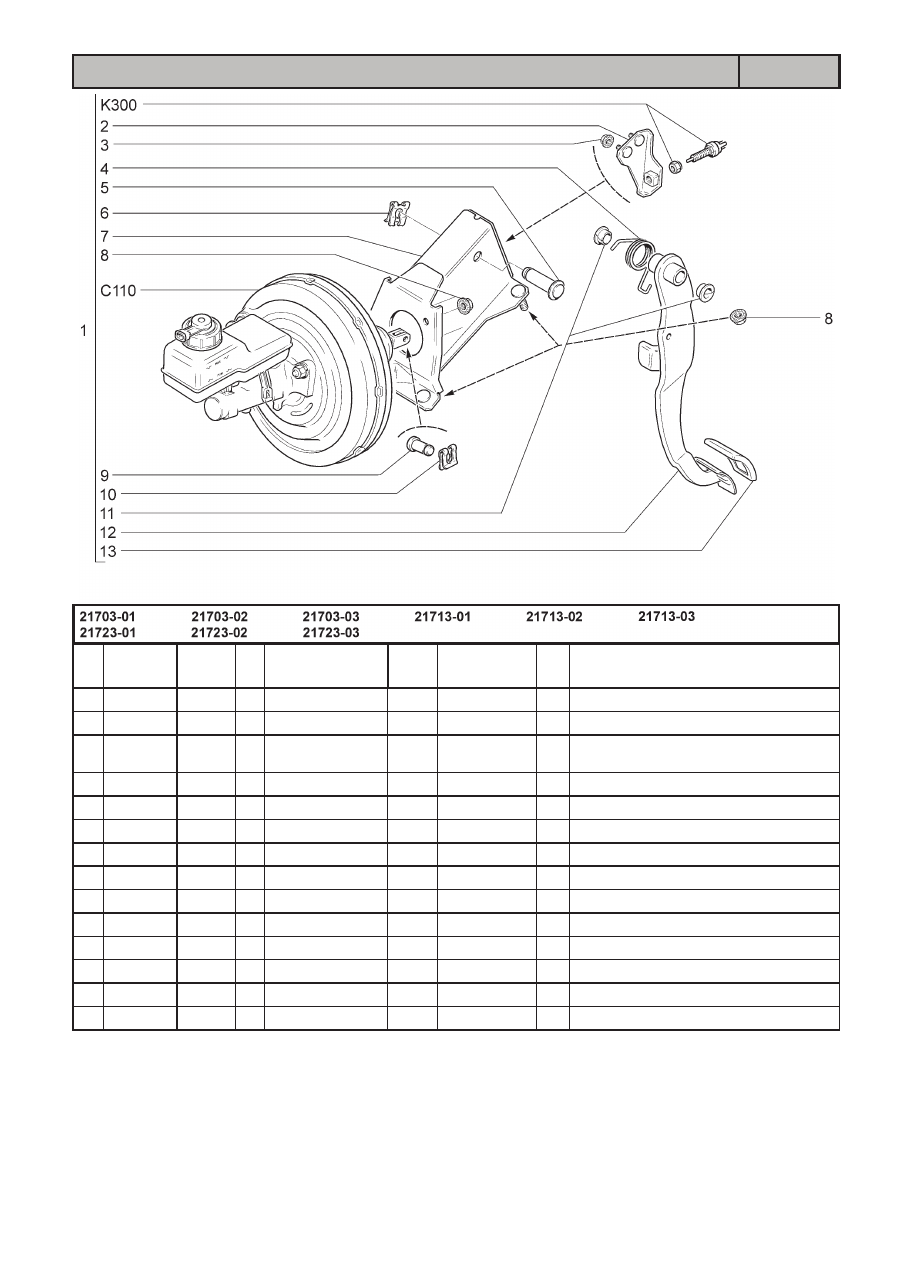

ПЕДАЛЬ ТОРМОЗА (18,20,114,118,144,148)

С101

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

С2

1

+

21700-3504006-10

~

1

Педаль тормоза в сборе

1

+

21700-3504006-11

~

1

Педаль тормоза в сборе

2

21700-3504098-10

1

Кронштейн выключателя сигнала тор-

можения

3

+

00001-0038321-01

2

Гайка М6 с зубчатым буртиком

4

+

21100-3504094-01

1

Пружина педали тормоза оттяжная

5

+

21100-1602050-00

1

Ось

6

+

21080-1602059-00

1

Скоба

7

+

21700-3504050-10

1

Кронштейн педали тормоза

8

+

00001-0038322-01

6

Гайка М8 с зубчатым буртиком

9

+

21030-3504016-00

1

Палец толкателя

10

+

00001-0010640-76

1

Скоба 8 стопорная

11

+

21210-1804043-00

2

Втулка

12

+

21700-3504010-00

1

Педаль тормоза

13

+

21100-1602048-00

1

Накладка

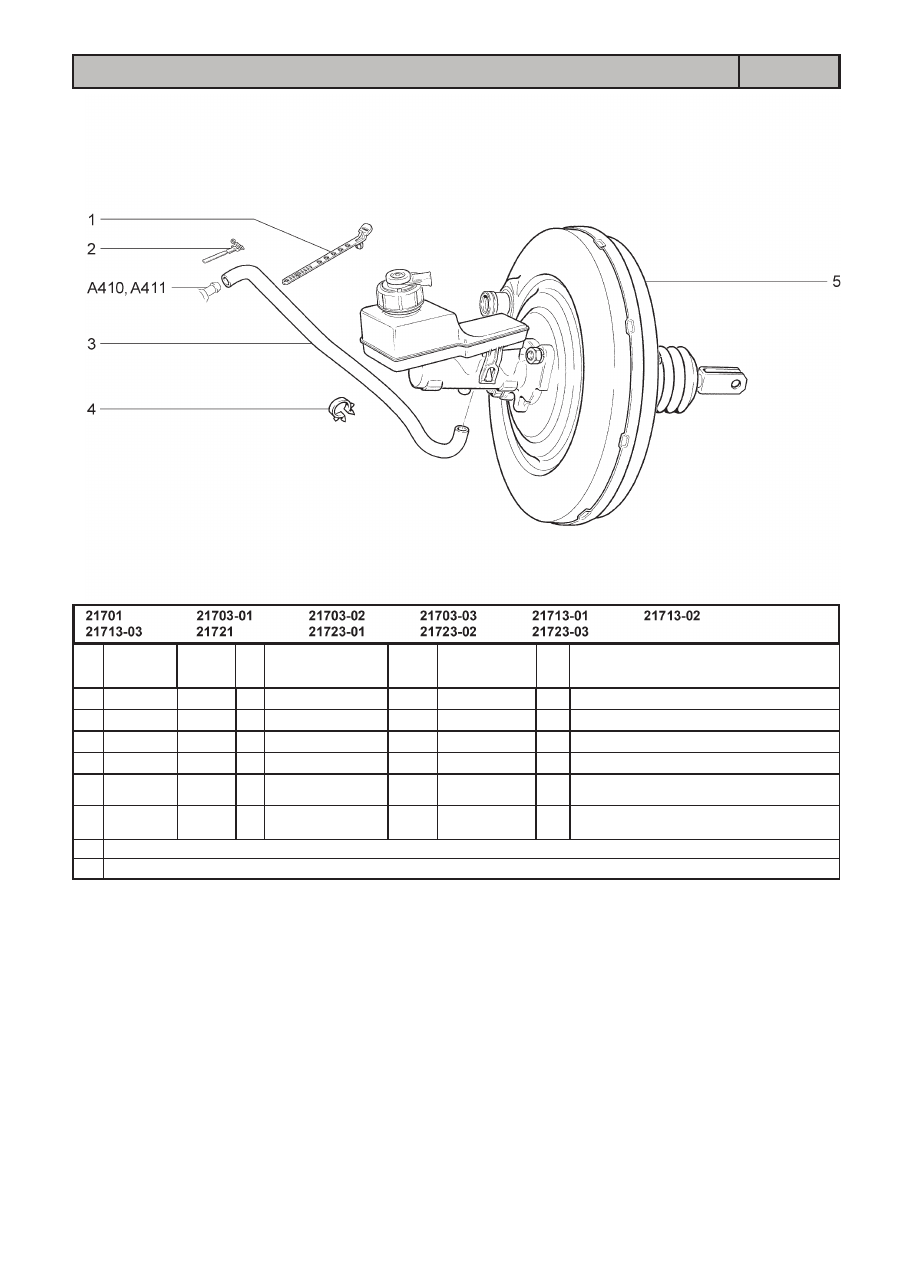

ЭЛЕМЕНТЫ ПРИВОДА ТОРМОЗОВ

С110

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

С3

1

+

21150-3724321-00

1

Хомут крепления шланга

2

+

21070-3510430-00

1

Хомут в сборе

3

+

21103-3510050-00

1

Шланг вакуумного усилителя 800

4

+

00001-0045702-80

1

Скоба 24х3

5

+

11180-3510006-10

~ *

1

Усилитель вакуумный с глвным цилинд-

ром и бачком

5

+

11180-3510006-11

~ * *

1

Усилитель вакуумный с глвным цилинд-

ром и бачком

* - входит в состав 21700-3504006-01 (С100), 21700-3504006-10 (С101)

** - входит в состав 21700-3504006-01 (С100), 21700-3504006-11 (С101)

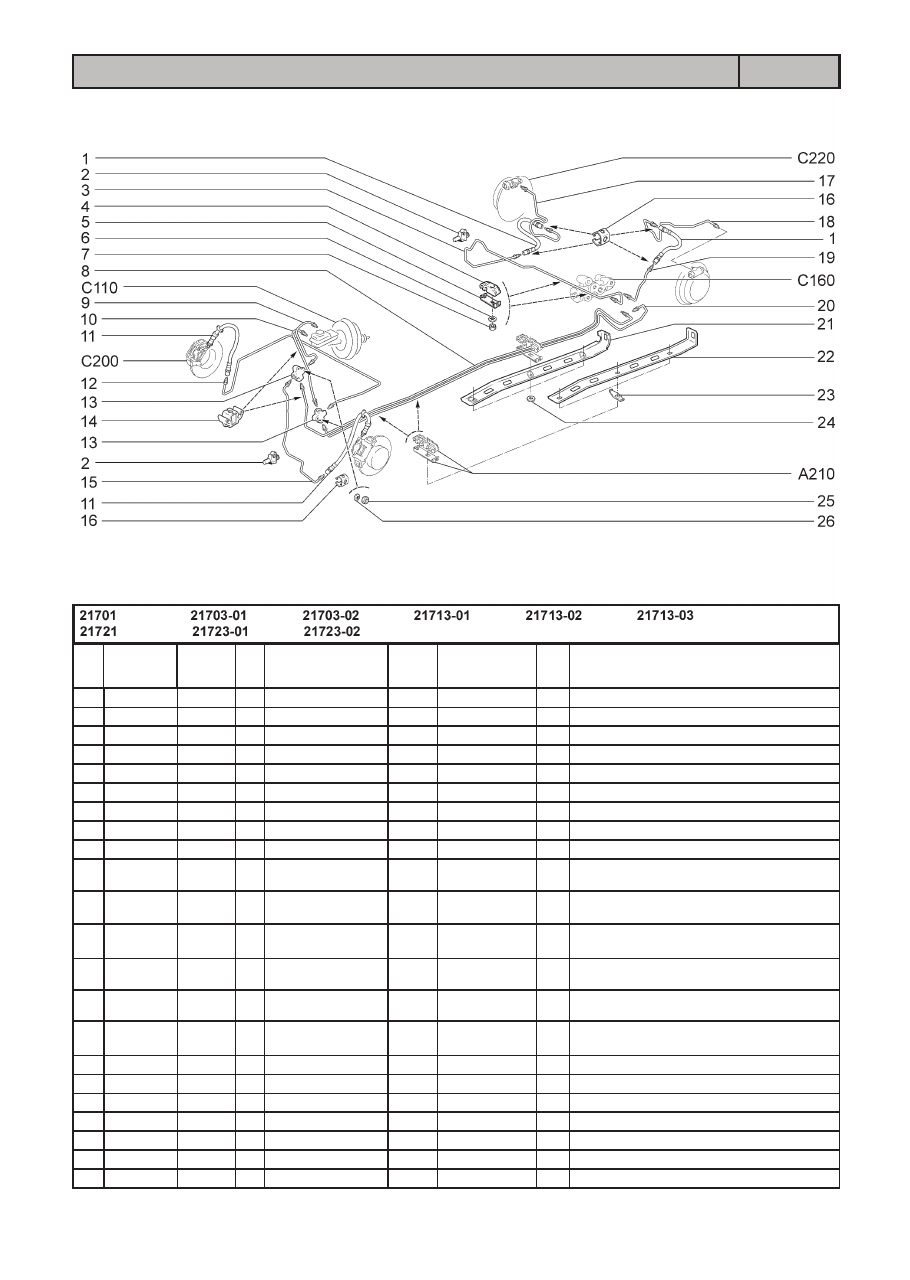

ПРИВОД ГИДРОТОРМОЗОВ

С120

поз.

№ извещ. об

изменении

Дата

выпуска

изв.

Вкл.

в

з/ч

Номер детали

Вари-

ант

Применяемость Кол.

Наименование

С4

1

+

21100-3506085-00

~ *

2

Шланг гибкий заднего тормоза

1

+

21100-3506085-01

~ *

2

Шланг гибкий заднего тормоза

1

+

21100-3506085-02

~ *

2

Шланг гибкий заднего тормоза

2

+

21010-3506045-00

9

Скоба

3

+

21100-3506130-10

1

Трубка от регулятора к шлангу правая

4

+

21230-3506544-00

2

Скоба двухместная

5

+

21230-3506476-00

2

Планка скобы

6

+

00001-0026053-71

2

Шайба 6 стопорная

7

+

00001-0058962-11

2

Гайка М6

8

+

21700-3506580-00

~

1

Трубка к регулятору правого заднего

тормоза

8

+

21700-3506580-01

~

1

Трубка к регулятору правого заднего

тормоза

9

+

21700-3506500-00

~

1

Трубка первичного контура главного ци-

линдра

9

+

21700-3506500-01

~

1

Трубка первичного контура главного ци-

линдра

10

+

21700-3506510-00

~

1

Трубка вторичного контура главного ци-

линдра

10

+

21700-3506510-01

~

1

Трубка вторичного контура главного ци-

линдра

11

+

11180-3506060-10

~ **

2

Шланг гибкий переднего тормоза

11

+

11180-3506060-12

~ **

2

Шланг гибкий переднего тормоза

12

+

21700-3506540-00

~

1

Трубка к правому переднему тормозу

12

+

21700-3506540-01

~

1

Трубка к правому переднему тормозу

13

+

21010-3506091-00

2

Тройник

14

+

11180-3506544-00

2

Скоба двухместная

15

+

21700-3506550-00

~

1

Трубка к левому переднему тормозу















содержание      ..     3      4      5      6     ..
