LADA PRIORA. Каталог деталей и сборочных единиц - часть 27
21713-03
(03)
Коврики пола и багажника
21703-01
(01)
21721
(02)
Interior and trunk floor mats
21703-02
(01)
21723-01
(02)
M150
Tapis de plancher et de coffre à bagages
21703-03
(01)
21723-02
(02)
Boden- und Kofferraummatten
21713-01
(03)
21723-03
(02)
Alfombras de piso y maletero
21713-02
(03)
- 392 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 11180-8212786-00
4
Винт крепления накладки
Fastening screw, overlay
Vis de fixation
Befestigungsschraube
Tuerca de fijación de la
Frontscheibenauflage
cubrejunta
2
+ 11180-8212778-00
8
Втулка
Bush
Douille entretoise
Buchse
Buje espaciador
3
+ 21700-5109078-00
1
Облицовка порога задняя
Sill trim, rear RH
Revêtement de seuil arrière D
Verkleidung, hinten rechts
Revestimiento de bajo
trasero der.
правая
3
+ 21700-5109079-00
1
Облицовка порога задняя левая
Sill trim, rear LH
Revêtement de seuil arrière G
Verkleidung, hinten links
Revestimiento de bajo
trasero izq.
4
+ 21700-6102053-00
8
Кнопка крепления обивки
Securing clip
Clip de fixation de garniture
Knopf
Botón
5
+ 00001-0076705-07
4
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
6
+ 00001-0005193-07
4
Шайба 5
Washer 5
Rondelle 5
Scheibe 5
Arandela 5
7
+ 21700-5109076-00
1
Облицовка порога передняя
Sill trim, front RH
Revêtement de seuil avant D
Verkleidung, vorne rechts
Revestimiento de bajo
delantero der.
правая
7
+ 21700-5109077-10
1
Облицовка порога передняя
Sill trim, front LH
Revêtement de seuil avant G
Verkleidung, vorne links
Revestimiento de bajo
delantero izq.
левая
8
+ 21230-5325128-00
4
Пружина щитка
Spring
Ressort de visière
Feder
Muelle
9
+ 21700-5109008-00
~
(01)
1
Коврик пола
Floor carpet
Tapis de plancher
Bodenmatte
Alfombra del piso
9
+ 21700-5109008-10
~
(01)
1
Коврик пола
Floor carpet
Tapis de plancher
Bodenmatte
Alfombra del piso
9
+ 21720-5109008-20
~
(02)(03)
1
Коврик пола
Floor carpet
Tapis de plancher
Bodenmatte
Alfombra del piso
9
+ 21720-5109008-70
~
(02)(03)
1
Коврик пола
Floor carpet
Tapis de plancher
Bodenmatte
Alfombra del piso
10
+ 21100-5007248-00
2
Пистон
Retaining clip
Attache
Knopf
Grapa
11
+ 00001-0020191-01
4
Корпус застежки
Clip body
Corps d'agrafe
Knopfgehäuse
Cuerpo del fijador
12
+ 00001-0076788-01
4
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
13
+ 00001-0020199-01
4
Головка застежки
Clip head
Tête d'agrafe
Knopfkopf
Cabeza del fijador
14
+ 00001-0020198-05
4
Застежка
Clip button
Agrafe
Knopf
Fijador
15
+ 21700-5109054-00
~
(01)
1
Коврик багажника
Luggage compartment carpet
Tapis de coffre à bagages
Kofferraummatte
Alfombra del
portaequipajes
15
+ 21700-5109054-02
~
(01)
1
Коврик багажника
Luggage compartment carpet
Tapis de coffre à bagages
Kofferraummatte
Alfombra del
portaequipajes
15
+ 21700-5109055-00
~
(01)
1
Коврик багажника
Luggage compartment carpet
Tapis de coffre à bagages
Kofferraummatte
Alfombra del
portaequipajes
15
+ 21710-5109054-00
~
(03)
1
Коврик багажника
Luggage compartment carpet
Tapis de coffre à bagages
Kofferraummatte
Alfombra del
portaequipajes
15
+ 21710-5109054-02
~
(03)
1
Коврик багажника
Luggage compartment carpet
Tapis de coffre à bagages
Kofferraummatte
Alfombra del
portaequipajes
15
+ 21720-5109054-00
~
(02)
1
Коврик багажника
Luggage compartment carpet
Tapis de coffre à bagages
Kofferraummatte
Alfombra del
portaequipajes
15
+ 21720-5109054-02
~
(02)
1
Коврик багажника
Luggage compartment carpet
Tapis de coffre à bagages
Kofferraummatte
Alfombra del
portaequipajes
15
+ 21720-5109055-01
~
(02)
1
Коврик багажника
Luggage compartment carpet
Tapis de coffre à bagages
Kofferraummatte
Alfombra del
portaequipajes
16
+ 21030-5004028-00
(01)
4
Кнопка
Retaining clip
Bouton
Knopf
Botón
M150
- 393 -

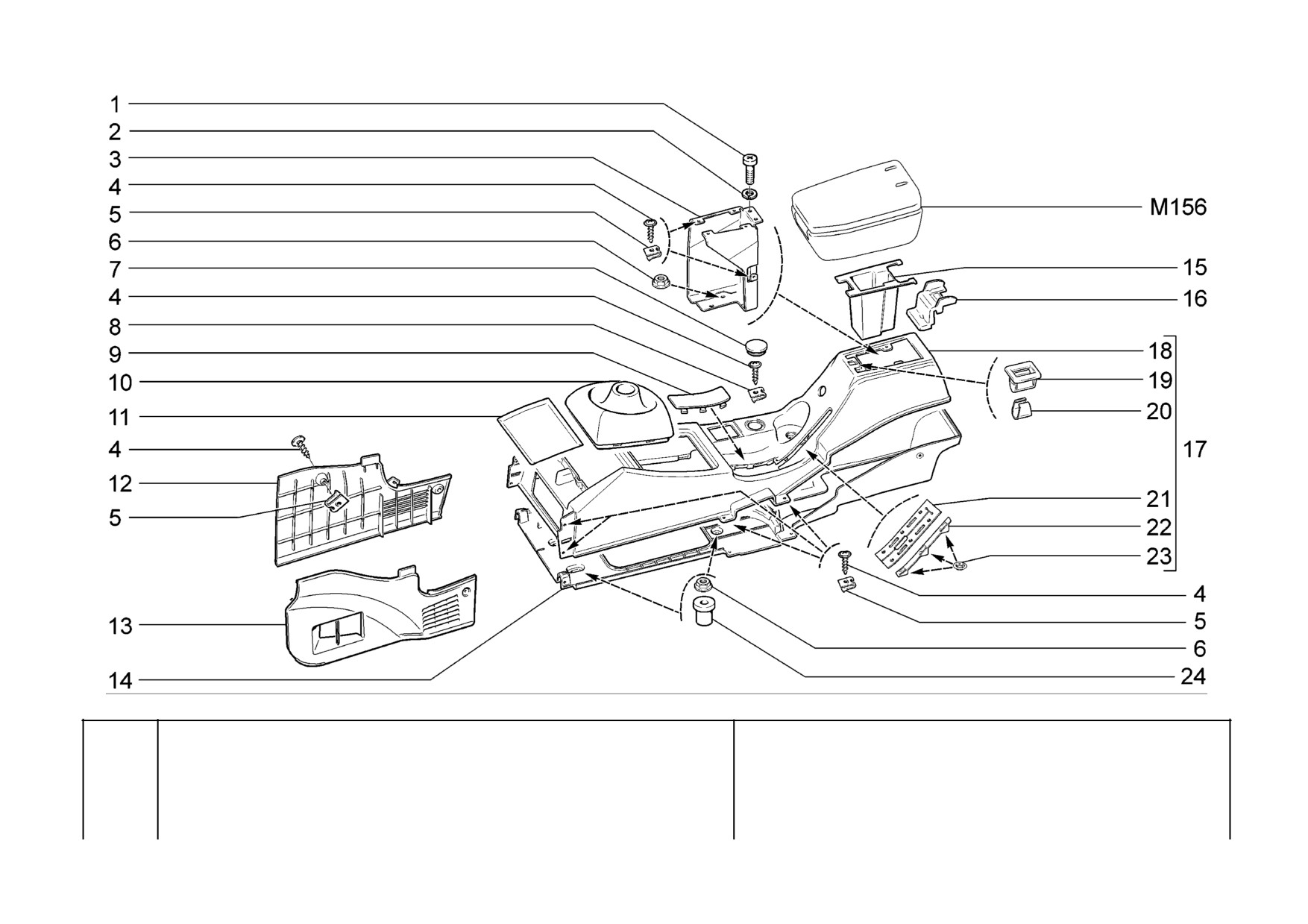

21713-03
(02)
Облицовка туннеля пола
21703-01
(02)
21721
(01)
Floor tunnel trim
21703-02
(02)
21723-01
(02)
M155
Habillages du tunnel de plancher
21703-03
(02)
21723-02
(02)
Verkleidung des Bodentunnels
21713-01
(02)
21723-03
(02)
Revestimiento de túnel del piso
21713-02
(02)
- 394 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 00001-0032762-01
(02)
2
Винт M6x16
Screw M6x16
Vis M6x16
Schraube M6x16
Tornillo M6x16
2
+ 00001-0005164-70
(02)
2
Шайба 6 пружинная
Spring washer 6
Rondelle élastique 6
Federscheibe 6
Arandela 6 elástica
3
+ 21700-5109111-00
1
Кронштейн облицовки
Bracket, cowling
Support de calandre
Verkleidungshalter
Soporte de revestimiento
4
+ 21140-5325388-00
15
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
5
+ 21010-8109137-00
15
Гайка пружинная
Spring nut
Bride à ressort
Federmutter
Tuerca elástica
6
+ 21010-3703116-01
6
Гайка
Nut
Ecrou
Mutter
Tuerca
7
+ 21100-8212772-00
1
Облицовка винта
Trim, screw
Enjoliveur de vis
Schraubenverkleidung
Revestimiento del tornillo
8
+ 00001-0041897-76
1
Скоба
Clip
Etrier
Bügel
Grapa
9
+ 21700-5109162-00
1
Зaглушкa
Plug
Obturateur
Verschlußstopfen
Obturador
10
+ 21700-5109070-00
~
1
Чехол рычага КП
Gear lever gaiter
Gaine de levier de vitesses
Haube
Funda de palanca caja de
cambios
10
+ 21700-5109070-01
~
1
Чехол рычага КП
Gear lever gaiter
Gaine de levier de vitesses
Haube
Funda de palanca caja de
cambios
10
+ 21700-5109070-02
~
1
Чехол рычага КП
Gear lever gaiter
Gaine de levier de vitesses
Haube
Funda de palanca caja de
cambios
11
+ 21700-5109322-00
1
Коврик облицовки
Trim mat
Tapis de tunnel de plancher
Verkleidungsmatte
Alfombra del revestimiento
12
+ 21700-5109462-00
1
Экран боковой правый
Side shield, RH
Ecran latéral D
Abschirmung, seitlich rechts
Pantalla lateral
13
+ 21700-5109463-00
1
Экран боковой левый
Side shield, LH
Ecran latéral G
Abschirmung, seitlich links
Pantalla lateral izq.
14
+ 21700-5109157-00
1
Облицовка туннеля нижняя
Floor tunnel trim, lower
Revêtement de tunnel inférieur
Mittelkonsolenverkleidung, unten
Revestimiento del tunel
inferior
15
+ 21700-5109158-00
(02)
1
Вставка
Insert
Raccord
Einsatz
Inserción
15
+ 21700-5109158-10
(01)
1
Вставка
Insert
Raccord
Einsatz
Inserción
16
+ 21700-5109532-00
(02)
1
Накладка петли ящика
Odds compartment hinge cap
Applique de charnière de boîtier Kastenbandleiste
Cubrejunta de la bisagra
de la caja
17
21700-5109152-00
(02)
1
Облицовка туннеля верхняя
Floor tunnel trim, upper
Revêtement de tunnel
Mittelkonsolenverkleidung, oben
Revestimiento del tunel
supérieur
superior
17
21700-5109152-10
(01)
1
Облицовка туннеля верхняя
Floor tunnel trim, upper
Revêtement de tunnel
Mittelkonsolenverkleidung, oben
Revestimiento del tunel
supérieur
superior
18
+ 21700-5109154-00
1
Облицовка туннеля верхняя
Floor tunnel trim, upper
Revêtement de tunnel
Mittelkonsolenverkleidung, oben
Revestimiento del tunel
supérieur
superior
19
+ 21700-5109552-00
(02)
1
Корпус держателя крышки
Cover retainer case
Corps pour agrafe de maintien
Gehäuse des Deckelhalters
Cuerpo del sujetador de la
de couvercle
tapa
20
+ 21700-5109554-00
(02)
1
Пружина держателя
Retainer spring
Agrafe de maintien
Halterfeder
Muelle del sujetador
21
+ 21700-5109159-00
1
Уплотнитель
Seal
Joint d'étanchéité
Dichtungsprofil
Empaquetadura
22
+ 21700-5109120-00
1
Рамка уплотнителя
Seal cover plate
Plaque de joint d'étanchéité
Dichtungsprofilrahmen
Armazón de la
empaquetadura
22
+ 21700-5109121-00
1
Планка прижимная
Retaining plate
Plaque de serrage
Druckleiste
Listón
23
+ 00001-0041950-76
6
Шайба 4 пружинная
Spring washer 4
Rondelle élastique 4
Federring 4
Arandela 4 elástica
24
+ 21100-5109174-00
4
Втулка дистанционная
Spacer sleeve
Douille entretoise
Abstandshülse
Casquillo distanciador
M155
- 395 -

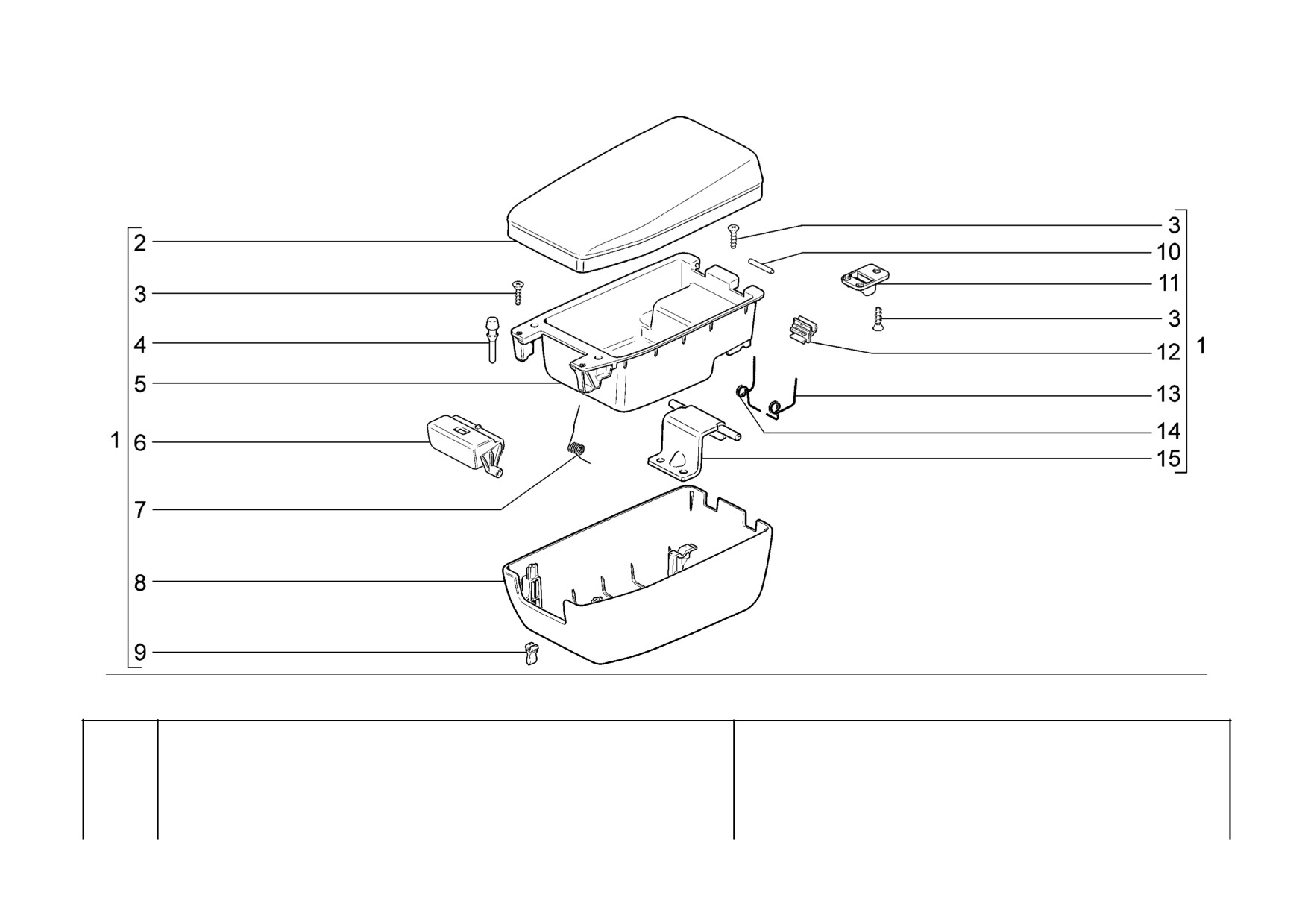

(02)
Ящик облицовки туннеля пола
21703-01
(01)
21721
Floor tunnel odds compartment
21703-02
(02)
21723-01
(02)
M156
Boîtier du tunnel de plancher
21703-03
(02)
21723-02
(02)
Verkleidungskasten des Bodentunnels
21713-01
(01)
21723-03
(02)
Caja de revestimiento del túnel del piso
21713-02
(02)
- 396 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-5109502-00
(01)
1 Ящик
Odds compartment
Boîtier
Kasten
Caja
1
+ 21700-5109502-10
(01-11)(02)
1 Ящик
Odds compartment
Boîtier
Kasten
Caja
2
+ 21700-5109504-00
(01)
1 Крышка ящика
Odds compartment cover
Couvercle de boîtier
Kastendeckel
Tapa de la caja
2
21700-5109504-10
(01-11)(02)
1 Крышка ящика
Odds compartment cover
Couvercle de boîtier
Kastendeckel
Tapa de la caja
3
+ 00001-0076680-06
9 Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
4
+ 21083-5303044-00
1 Буфер крышки
Buffer, lid
Tampon
Gummipuffer
Tope de tapa
5
+ 21700-5109514-00
1 Корпус ящика внутренний
Odds compartment inner case
Corps intérieur de boîtier
Kastengehäuse, innen
Cuerpo de la caja interior
6
+ 21700-5109542-00
1 Кнопка крышки ящика
Odds compartment cover
Touche de couvercle de boîtier
Drucktaste des Kastendeckels
Botón de la tapa de la
button
caja
7
+ 21700-5109544-00
1 Пружина кнопки крышки ящика
Odds compartment cover
Ressort de touche de couvercle
Drucktastenfeder des
Muelle del botón de la
button spring
de boîtier
Kastendeckels
tapa de la caja
8
+ 21700-5109512-00
1 Корпус ящика
Odds compartment case
Corps de boîtier
Kastengehäuse
Cuerpo de la caja
9
+ 21700-5109548-00
1 Фиксатор ящика передний
Odds compartment striker, front Verrouillage AV de boîtier
Kastensperre, vorn
Fiador de la caja delantero
10
+ 21700-5109534-00
2 Ось крышки ящика
Odds compartment cover pivot
Axe de couvercle de boîtier
Kastendeckelbolzen
Eje de la tapa de la caja
11
+ 21700-5109530-00
1 Держатель
Retainer
Support
Halter
Sujetador
12
+ 21700-5109536-00
1 Фиксатор ящика задний
Odds compartment striker, rear
Verrouillage AR de boîtier
Kastensperre, hinten
Fiador de la caja trasero
13
21700-5109529-00
1 Пружина
Spring
Ressort
Feder
Muelle
14
+ 21700-5109528-00
1 Пружина
Spring
Ressort
Feder
Muelle
15
+ 21700-5109522-00
1 Петля ящика
Odds compartment hinge
Charnière de boîtier
Kastenband
Bisagra de la caja
M156
- 397 -

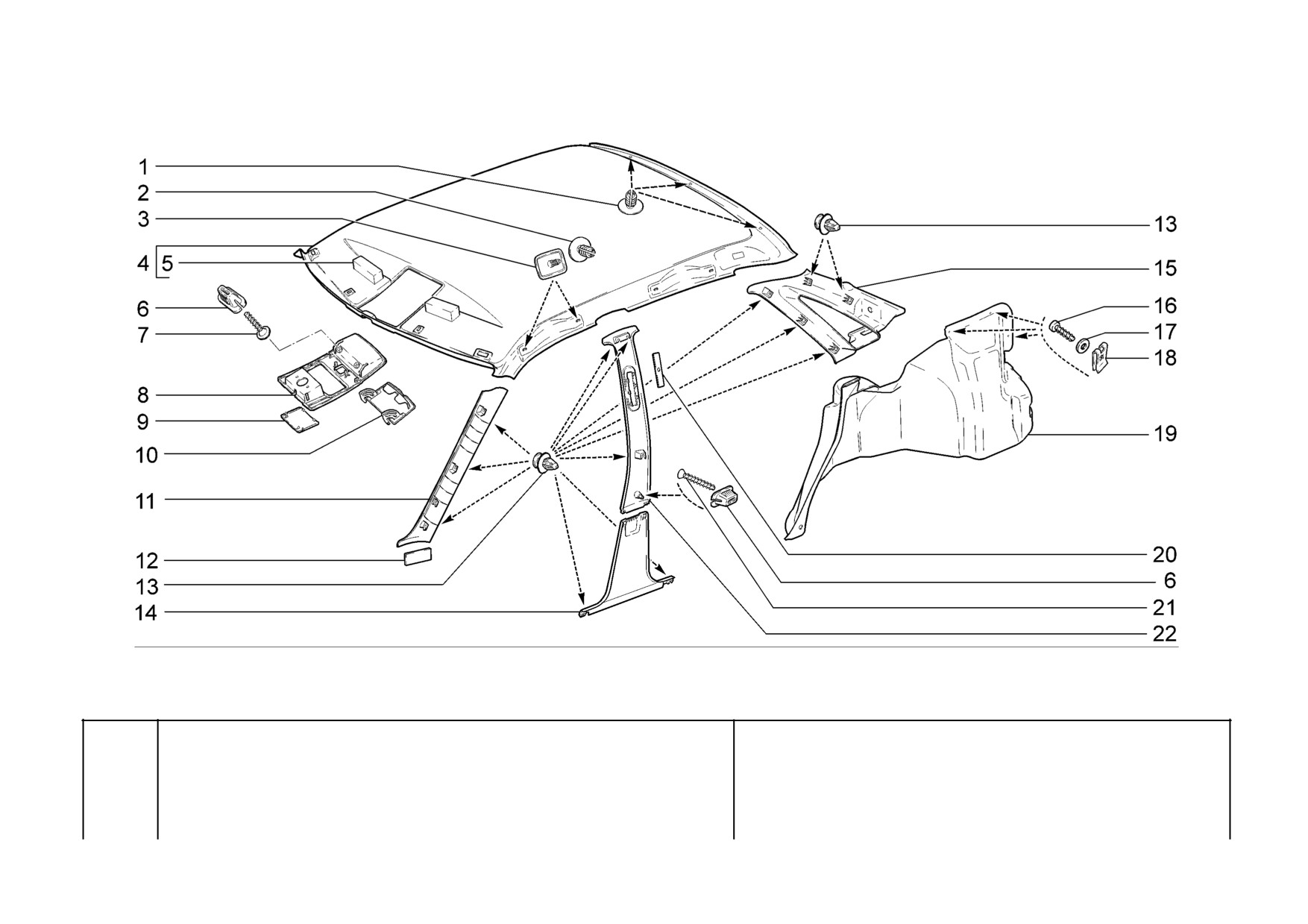

Обивка салона
21703-01
(01)
Interior trim
21703-02
(02)
M160
Garniture de l'habitacle
21703-03
(02)
Innenraumverkleidung
Guarnecido del habitáculo
- 398 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21120-5702154-01
3
Держатель обивки
Securing clip
Support
Befestigungsstück
Fijador del tapizado
2
+ 21120-5702154-01
(02)
2
Держатель обивки
Securing clip
Support
Befestigungsstück
Fijador del tapizado
3
+ 21100-5702152-00
~
(01)(02-15)
2
Держатель обивки
Securing clip
Clip
Halter
Cubrejunta del
rivestimento
3
+ 21700-5702152-00
~
(01)(02-15)
2
Держатель обивки
Securing clip
Clip
Halter
Cubrejunta del
rivestimento
4
+ 21700-5702012-00
~
(01)(02-15)
1
Обивка крыши
Headlining
Garniture de pavillon
Dachhimmelverkleidung
Tapizado del techo
4
+ 21700-5702012-10
~
(01)(02-15)
1
Обивка крыши
Headlining
Garniture de pavillon
Dachhimmelverkleidung
Tapizado del techo
4
+ 21700-5702012-10
(02)
1
Обивка крыши
Headlining
Garniture de pavillon
Dachhimmelverkleidung
Tapizado del techo
5
+ 11180-5702214-00
2
Прокладка обивки крыши
Headlining gasket
Joint de garniture du pavillon
Dichtung Dachhimmel
Junta de guarnecido de
techo
6
+ 11180-8212778-00
2
Втулка
Bush
Douille entretoise
Buchse
Buje espaciador
7
+ 11180-8212786-00
~
2
Винт крепления накладки
Fastening screw, overlay
Vis de fixation
Befestigungsschraube
Tuerca de fijación de la
Frontscheibenauflage
cubrejunta
7
+ 11180-8212786-01
~
2
Винт
Screw
Vis
Schraube
Tornillo
8
+ 21700-5702342-00
1
Корпус контейнера обивки
Roof console case
Corps de container de
Behältergehäuse der
Cuerpo del contenedor
garniture de pavillon
Dachhimmelverkleidung
del revestimiento del techo
крыши
9
+ 21700-5702146-00
1
Заглушка
Plug
Obturateur
Stopfen
Obturador
10
+ 21700-5702343-00
1
Крышка контейнера обивки
Roof console cover
Couvercle de container de
Behälterdeckel der
Tapa del contenidor del
garniture de pavillon
Dachhimmelverkleidung
revestimiento del techo
крыши
11
+ 21700-5402114-00
1
Обивка стойки окна правая
Window pillar trim, RH
Garniture de montant de baie D Säulenverkleidung, rechts
Tapizado de pilar der.
11
+ 21700-5402115-00
1
Обивка стойки окна левая
Window pillar trim, LH
Garniture de montant de baie G Säulenverkleidung, links
Tapizado de pilar izq.
12
+ 21700-5402118-00
2
Прокладка обивки
Gasket
Joint d'étanchéié
Verkleidungsdichtung
Junta de tapizado
13
+ 21700-6102053-00
26
Кнопка крепления обивки
Securing clip
Clip de fixation de garniture
Knopf
Botón
14
+ 21700-5402124-00
1
Обивка нижняя средней стойки
Lower pillar trim, RH
Garniture inférieure de montant
Verkleidung, unten rechte B-
Tapizado inferior de
D
Säule
montante der.
правой
14
+ 21700-5402125-00
1
Обивка нижняя средней стойки
Lower pillar trim, LH
Garniture inférieure de montant
Verkleidung, unten linke B-Säule
Tapizado de montante
G
inferior izq.
левой
15
+ 21700-5402144-00
1
Обивка стойки задка правая
RH pillar trim, rear
Garniture de montant arrière D
C-Säulen-Verkleidung, rechts
Tapizado montante de
faldón der.
15
+ 21700-5402145-00
1
Обивка стойки задка левая
LH pillar trim, rear
Garniture de montant arrière G
C-Säulen-Verkleidung, links
Tapizado montante de
faldón izq.
16
+ 00001-0076702-07
6
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
17
+ 00001-0005193-07
6
Шайба 5
Washer 5
Rondelle 5
Scheibe 5
Arandela 5
18
+ 00001-0041897-76
6
Скоба
Clip
Etrier
Bügel
Grapa
19
+ 21700-5402190-00
1
Обивка арки колеса правая
Wheel arch trim, RH
Garniture de passage de roue
Radbogenverkleidung rechts
Revestimiento pase de
D
rueda der.
19
+ 21700-5402191-00
1
Обивка арки колеса левая
Wheel arch trim, LH
Garniture de passage de roue
Radbogenverkleidung links
Revestimiento pase de
G
rueda izq.
20
+ 21230-5402172-00
2
Вставка
Insert
Raccord
Einsatz
Inserción
21
+ 00001-0076793-07
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
22
+ 21700-5402128-00
1
Обивка верхняя средней стойки
Upper trim, RH centre pillar
Garniture supérieure de
Verkleidung, oben rechte B-Säule
Tapizado superior de pilar
montant milieu D
central der.
правой
22
+ 21700-5402129-00
1
Обивка верхняя средней стойки
Upper trim, LH centre pillar
Garniture supérieure de
Verkleidung, oben linke B-Säule
Tapizado superior de pilar
montant milieu G
central izq.
левой
M160
- 399 -

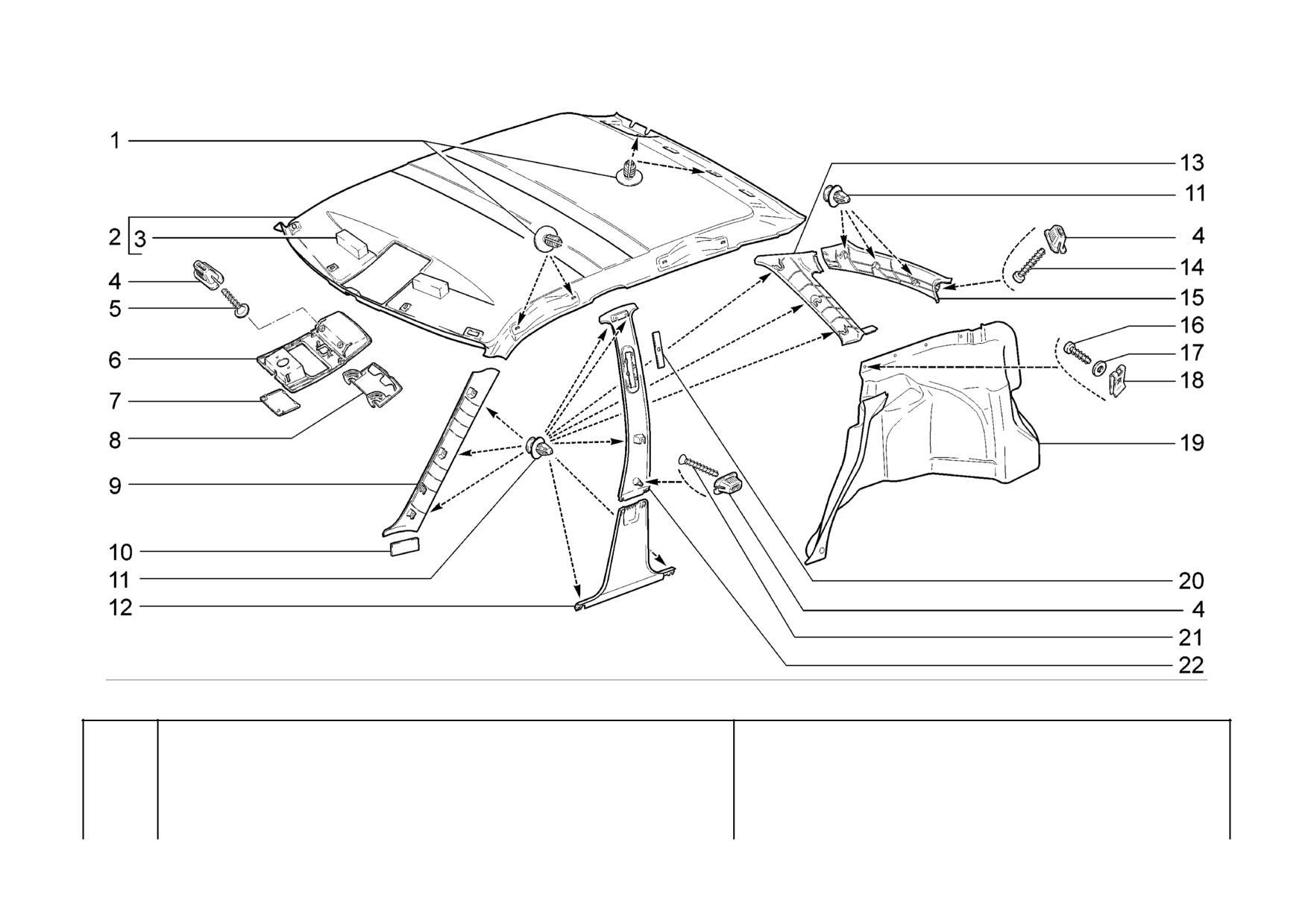

Обивка салона
21713-02
(02)
Interior trim
21713-03
(02)
M161
Garniture de l'habitacle
Innenraumverkleidung
Guarnecido del habitáculo
- 400 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21120-5702154-01
6
Держатель обивки
Securing clip
Support
Befestigungsstück
Fijador del tapizado
2
+ 21710-5702012-00
(01)
1
Обивка крыши
Headlining
Garniture de pavillon
Dachhimmelverkleidung
Tapizado del techo
2
+ 21710-5702012-10
(02)
1
Обивка крыши
Headlining
Garniture de pavillon
Dachhimmelverkleidung
Tapizado del techo
3
+ 11180-5702214-00
2
Прокладка обивки крыши
Headlining gasket
Joint de garniture du pavillon
Dichtung Dachhimmel
Junta de guarnecido de
techo
4
+ 11180-8212778-00
4
Втулка
Bush
Douille entretoise
Buchse
Buje espaciador
5
+ 11180-8212786-01
2
Винт
Screw
Vis
Schraube
Tornillo
6
+ 21700-5702342-00
1
Корпус контейнера обивки
Roof console case
Corps de container de
Behältergehäuse der
Cuerpo del contenedor
garniture de pavillon
Dachhimmelverkleidung
del revestimiento del techo
крыши
7
+ 21700-5702146-00
1
Заглушка
Plug
Obturateur
Stopfen
Obturador
8
+ 21700-5702343-00
1
Крышка контейнера обивки
Roof console cover
Couvercle de container de
Behälterdeckel der
Tapa del contenidor del
garniture de pavillon
Dachhimmelverkleidung
revestimiento del techo
крыши
9
+ 21700-5402114-00
1
Обивка стойки окна правая
Window pillar trim, RH
Garniture de montant de baie D Säulenverkleidung, rechts
Tapizado de pilar der.
9
+ 21700-5402115-00
1
Обивка стойки окна левая
Window pillar trim, LH
Garniture de montant de baie G Säulenverkleidung, links
Tapizado de pilar izq.
10
+ 21700-5402118-00
2
Прокладка обивки
Gasket
Joint d'étanchéié
Verkleidungsdichtung
Junta de tapizado
11
+ 21700-6102053-00
32
Кнопка крепления обивки
Securing clip
Clip de fixation de garniture
Knopf
Botón
12
+ 21700-5402124-00
1
Обивка нижняя средней стойки
Lower pillar trim, RH
Garniture inférieure de montant
Verkleidung, unten rechte B-
Tapizado inferior de
D
Säule
montante der.
правой
12
+ 21700-5402125-00
1
Обивка нижняя средней стойки
Lower pillar trim, LH
Garniture inférieure de montant
Verkleidung, unten linke B-Säule
Tapizado de montante
G
inferior izq.
левой
13
+ 21710-5402135-00
1
Обивка стойки левая
LH pillar trim
Garniture de montant G
Verkleidung, links
Tapizado de montante izq.
13
+ 21710-5402136-00
1
Обивка задней стойки правая
RH trim, rear pillar
Garniture de montant arrière D
C-Säulen-Verkleidung, rechts
Tapizado de montante
trasero der.
14
+ 21710-5402144-00
1
Обивка стойки задка правая
RH pillar trim, rear
Garniture de montant arrière D
C-Säulen-Verkleidung, rechts
Tapizado montante de
faldón der.
14
+ 21710-5402145-00
1
Обивка стойки задка левая
LH pillar trim, rear
Garniture de montant arrière G
C-Säulen-Verkleidung, links
Tapizado montante de
faldón izq.
15
+ 21710-5402182-00
1
Обивка соединительная правая
Connective trim, RH
Garniture de raccordement D
Rechte Verbindungsverkleidung
Forro de unión derecho
15
+ 21710-5402183-00
1
Обивка соединительная левая
Connective trim, LH
Garniture de raccordement G
Linke Verbindungsverkleidung
Forro de unión izquierdo
16
+ 00001-0076702-07
8
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
17
+ 00001-0041897-71
8
Скоба
Clip
Etrier
Bügel
Grapa
18
+ 00001-0005193-07
8
Шайба 5
Washer 5
Rondelle 5
Scheibe 5
Arandela 5
19
+ 11190-5007722-00
2
Кнопка
Retainer
Bouton
Knopf
Botón
20
21710-5402196-00
1
Обивка боковины правая
Bodyside insulation, RH
Garniture de côté D
Seitenwandverkleidung rechts
Tapizado de lateral der.
20
21710-5402197-00
1
Обивка арки колеса левая
Wheel arch trim, LH
Garniture de passage de roue
Radbogenverkleidung links
Revestimiento pase de
G
rueda izq.
21
+ 21230-5402172-00
2
Вставка
Insert
Raccord
Einsatz
Inserción
22
+ 00001-0076793-07
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
23
+ 21700-5402128-00
1
Обивка верхняя средней стойки
Upper trim, RH centre pillar
Garniture supérieure de
Verkleidung, oben rechte B-Säule
Tapizado superior de pilar
montant milieu D
central der.
правой
23
+ 21700-5402129-00
1
Обивка верхняя средней стойки
Upper trim, LH centre pillar
Garniture supérieure de
Verkleidung, oben linke B-Säule
Tapizado superior de pilar
montant milieu G
central izq.
левой
M161
- 401 -
Обивка салона
21723-01
(01)
Interior trim
21723-02
M162
Garniture de l'habitacle
21723-03
Innenraumverkleidung
Guarnecido del habitáculo
- 402 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21120-5702154-01
4
Держатель обивки
Securing clip
Support
Befestigungsstück
Fijador del tapizado
2
+ 21720-5702100-00
(01)
1
Обивка крыши
Headlining
Garniture de pavillon
Dachhimmelverkleidung
Tapizado del techo
2
+ 21720-5702100-10
1
Обивка крыши
Headlining
Garniture de pavillon
Dachhimmelverkleidung
Tapizado del techo
3
+ 11180-5702214-00
2
Прокладка обивки крыши
Headlining gasket
Joint de garniture du pavillon
Dichtung Dachhimmel
Junta de guarnecido de
techo
4
+ 11180-8212778-00
6
Втулка
Bush
Douille entretoise
Buchse
Buje espaciador
5
+ 11180-8212786-00
2
Винт крепления накладки
Fastening screw, overlay
Vis de fixation
Befestigungsschraube
Tuerca de fijación de la
Frontscheibenauflage
cubrejunta
6
+ 21700-5702342-00
1
Корпус контейнера обивки
Roof console case
Corps de container de
Behältergehäuse der
Cuerpo del contenedor
garniture de pavillon
Dachhimmelverkleidung
del revestimiento del techo
крыши
7
+ 21700-5702146-00
1
Заглушка
Plug
Obturateur
Stopfen
Obturador
8
+ 21700-5702343-00
1
Крышка контейнера обивки
Roof console cover
Couvercle de container de
Behälterdeckel der
Tapa del contenidor del
garniture de pavillon
Dachhimmelverkleidung
revestimiento del techo
крыши
9
+ 21700-5402114-00
1
Обивка стойки окна правая
Window pillar trim, RH
Garniture de montant de baie D Säulenverkleidung, rechts
Tapizado de pilar der.
9
+ 21700-5402115-00
1
Обивка стойки окна левая
Window pillar trim, LH
Garniture de montant de baie G Säulenverkleidung, links
Tapizado de pilar izq.
10
+ 21700-5402118-00
2
Прокладка обивки
Gasket
Joint d'étanchéié
Verkleidungsdichtung
Junta de tapizado
11
+ 21700-6102053-00
28
Кнопка крепления обивки
Securing clip
Clip de fixation de garniture
Knopf
Botón
12
+ 21700-5402124-00
1
Обивка нижняя средней стойки
Lower pillar trim, RH
Garniture inférieure de montant
Verkleidung, unten rechte B-
Tapizado inferior de
D
Säule
montante der.
правой
12
+ 21700-5402125-00
1
Обивка нижняя средней стойки
Lower pillar trim, LH
Garniture inférieure de montant
Verkleidung, unten linke B-Säule
Tapizado de montante
G
inferior izq.
левой
13
+ 21720-5402136-00
1
Обивка задней стойки правая
RH trim, rear pillar
Garniture de montant arrière D
C-Säulen-Verkleidung, rechts
Tapizado de montante
trasero der.
13
+ 21720-5402137-00
1
Обивка задней стойки левая
LH trim, rear pillar
Garniture de montant arrière G
C-Säulen-Verkleidung, links
Tapizado de montante
trasero izq.
14
+ 00001-0076705-07
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
15
+ 21700-5402144-00
1
Обивка стойки задка правая
RH pillar trim, rear
Garniture de montant arrière D
C-Säulen-Verkleidung, rechts
Tapizado montante de
faldón der.
15
+ 21700-5402145-00
1
Обивка стойки задка левая
LH pillar trim, rear
Garniture de montant arrière G
C-Säulen-Verkleidung, links
Tapizado montante de
faldón izq.
16
+ 00001-0076702-07
6
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
17
+ 00001-0005193-07
6
Шайба 5
Washer 5
Rondelle 5
Scheibe 5
Arandela 5
18
+ 00001-0041897-76
6
Скоба
Clip
Etrier
Bügel
Grapa
19
+ 21720-5402190-00
1
Обивка арки колеса правая
Wheel arch trim, RH
Garniture de passage de roue
Radbogenverkleidung rechts
Revestimiento pase de
D
rueda der.
19
+ 21720-5402191-00
1
Обивка арки колеса левая
Wheel arch trim, LH
Garniture de passage de roue
Radbogenverkleidung links
Revestimiento pase de
G
rueda izq.
20
+ 21230-5402172-00
2
Вставка
Insert
Raccord
Einsatz
Inserción
21
+ 00001-0076793-07
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
22
+ 21700-5402128-00
1
Обивка верхняя средней стойки
Upper trim, RH centre pillar
Garniture supérieure de
Verkleidung, oben rechte B-Säule
Tapizado superior de pilar
montant milieu D
central der.
правой
22
+ 21700-5402129-00
1
Обивка верхняя средней стойки
Upper trim, LH centre pillar
Garniture supérieure de
Verkleidung, oben linke B-Säule
Tapizado superior de pilar
montant milieu G
central izq.
левой
M162
- 403 -

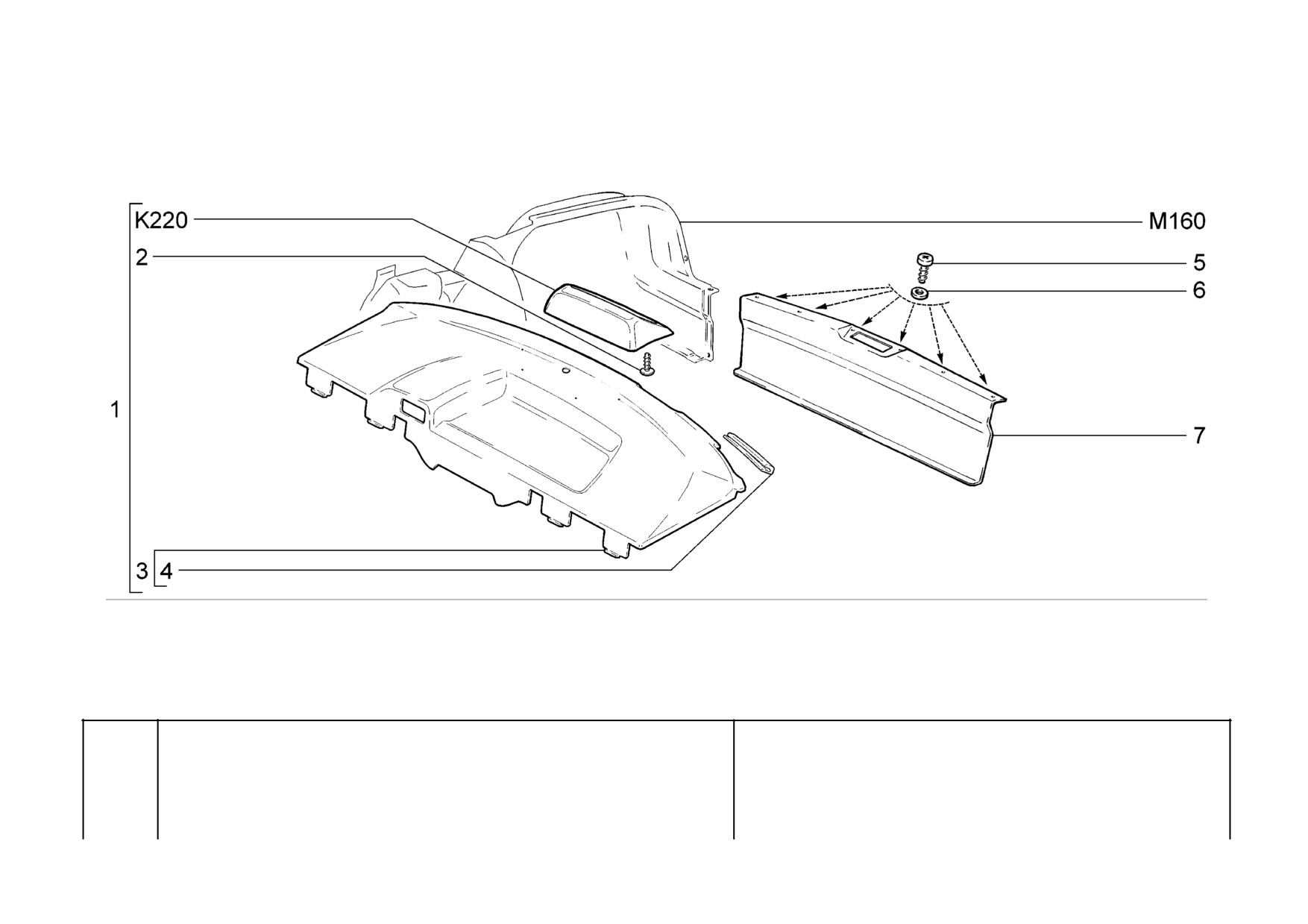

21703-01
Luggage compartment trim
21703-02
M170
Garniture du coffre à bagages
21703-03
Kofferraumverkleidung
Guarnecido del maletero
- 404 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-5607010-00
1 Полка багажника с сигналом
Parcel shelf with stop light assy Tablette à bagages complète
Hutablage mit Bremslicht komplett Repisa de maletero en
conjunto con señal de
торможения в сборе
frenad
2
+ 21230-6302332-00
2 Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
3
+ 21700-5607012-00
1 Полка багажника
Rear parcel shelf
Tablette à bagages
Hutablage
Repisa de maletero
4
+ 21700-5607080-00
3 Буфер
Buffer
Tampon
Puffer
Tope
5
+ 00001-0076691-07
6 Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
6
+ 00001-0005192-07
6 Шайба 4
Washer 4
Rondelle 4
Scheibe 4
Arandela 4
7
+ 21700-5602012-00
1 Обивка задка
Boot covering
Garniture de jupe arrière
Heckverkleidung
Tapizado del faldón
trasero
M170
- 405 -
содержание .. 25 26 27 28 ..
