LADA PRIORA. Каталог деталей и сборочных единиц - часть 22
(01)

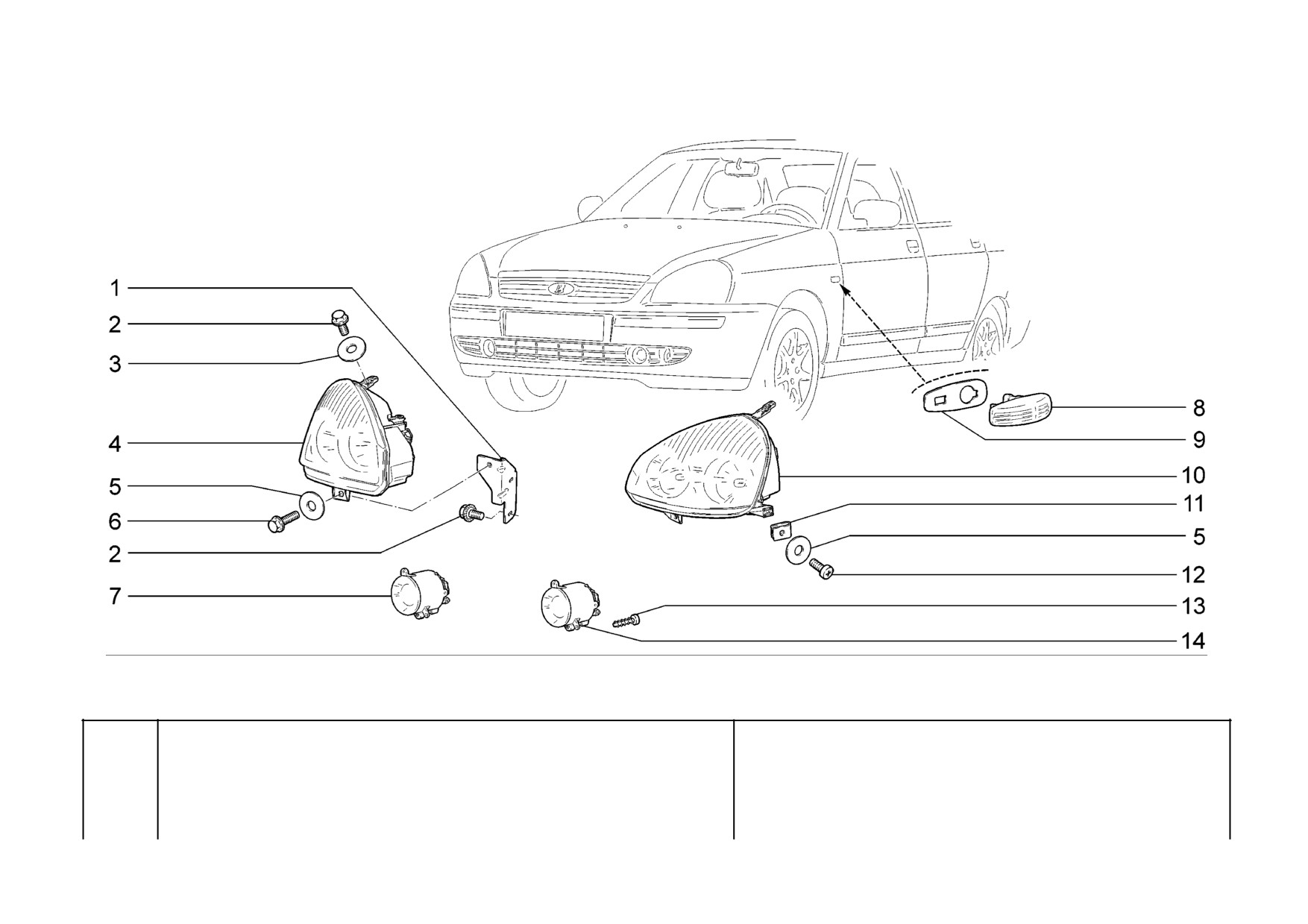

Фары
21703-01
21721
Headlamps
21703-02
(01)
21723-01
K200
Projecteurs avant
21703-03
(01)
21723-02
(01)
Scheinwerfer
21713-01
21723-03
(01)
Faros
21713-02
(01)
- 322 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-3711060-00
1
Кронштейн правый
Bracket, RH
Support D
Träger, rechts
Soporte der.
1
+ 21700-3711061-00
1
Кронштейн левый
Bracket, LH
Support G
Träger, links
Soporte izq.
2
+ 00001-0038360-21
6
Болт М6х12 с зубчатым
Toothed collar bolt M6x12
Boulon M6x12 à collet denté
Zahnbundschraube M6x12
Tornillo M6x12 de collar
dentado
буртиком
3
00001-0005196-01
2
Шайба 8
Washer 8
Rondelle 8
Scheibe 8
Arandela 8
4
+ 21700-3711010-00
~
1
Блок-фара правая
Headlight unit, RH
Bloc optique D
Scheinwerfer-Leuchteeinheit
Faro der.
rechts
4
+ 21700-3711010-01
~
1
Блок-фара правая
Headlight unit, RH
Bloc optique D
Scheinwerfer-Leuchteeinheit
Faro der.
rechts
5
+ 00001-0026437-01
4
Шайба 6
Washer 6
Rondelle 6
Scheibe 6
Arandela 6
6
+ 00001-0038364-21
2
Болт М6х16 с зубчатым
Toothed collar bolt M6x16
Boulon M6x16 à collet denté
Zahnbundschraube M6x16
Tornillo M6x16 de collar
dentado
буртиком
7
+ 21700-3743010-00
~
(01)
1
Фара противотуманная
Foglight
Phare antibrouillard
Nebelscheinwerfer
Faro antiniebla
7
+ 21700-3743010-01
~
(01)
1
Фара противотуманная
Foglight
Phare antibrouillard
Nebelscheinwerfer
Faro antiniebla
8
+ 11180-3726010-00
2
Указатель поворота боковой
Direction indication side
Répétiteur latéral de clignotant
Fahrrichtungsanzeiger
Luz de dirección lateral
repeater
9
+ 11180-3726087-00
2
Прокладка
Gasket
Joint d'étanchéité
Dichtung
Junta
10
+ 21700-3711011-00
~
1
Блок-фара левая
Headlight unit, LH
Bloc optique G
Scheinwerfer-Leuchteeinheit links
Faro izq.
10
+ 21700-3711011-01
~
1
Блок-фара левая
Headlight unit, LH
Bloc optique G
Scheinwerfer-Leuchteeinheit links
Faro izq.
11
+ 21010-8109143-00
2
Гайка пружинная
Spring nut
Bride à ressort
Federmutter
Tuerca elástica
12
+ 21030-8109142-00
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
13
+ 00001-0076701-01
(01)
6
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
14
+ 21700-3743011-00
~
(01)
1
Фара противотуманная
Foglight
Phare antibrouillard
Nebelscheinwerfer
Faro antiniebla
14
+ 21700-3743011-01
~
(01)
1
Фара противотуманная
Foglight
Phare antibrouillard
Nebelscheinwerfer
Faro antiniebla
K200
- 323 -
21713-03
(05)

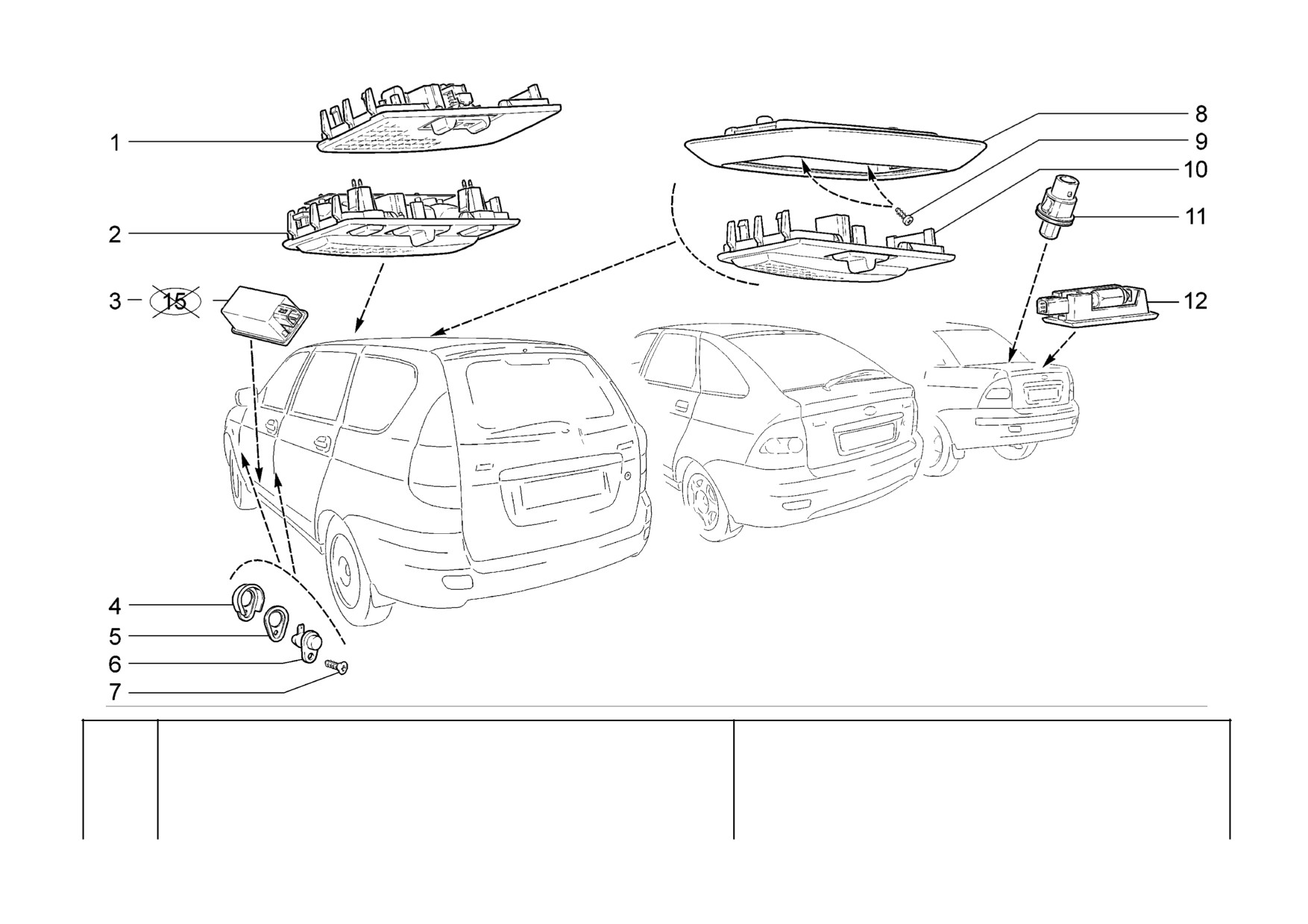

Освещение салона
21703-01
(02)
21721
(04)
Interior lighting
21703-02
(03)
21723-01
(04)
K210
Eclairage de l'habitacle
21703-03
(03)
21723-02
(05)
Innenraumbeleuchtung
21713-01
(04)
21723-03
(05)
Alumbrado del habitáculo
21713-02
(05)
- 324 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-3714010-00
(01)(02)
(04)
1 Плафон индивидуального
Reading light
Plafonnier d'éclairage individuel
Lesespot
Luz individual
освещения
2
+ 21700-3714010-10
(03)(05)
1 Плафон индивидуального
Reading light
Plafonnier d'éclairage individuel
Lesespot
Luz individual
освещения
3
+ 21700-3714028-00
(03)(05)
2 Плафон освещения порога
Sill light
Plafonnier d'éclairage du seuil
Leuchte Tuerschwelle
Plafón de alumbrado del
bajo
4
+ 21100-3710206-00
4 Колпачок защитный
Protective cap
Capuchon de protection
Gummimanschette
Casquete de protección
5
+ 21100-3710205-00
16 Прокладка
Gasket
Joint
Dichtung
Junta
6
+ 21010-3710200-10
~
4 Выключатель
Switch
Contacteur
Schalter
Interruptor
6
+ 21070-3710200-11
~
4 Выключатель
Switch
Contacteur
Schalter
Interruptor
7
+ 00001-0076787-03
4 Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
8
+ 21700-3714014-01
(03)(05)
1 Рамка плафона
Frame
Cadre de plafonnier
Innenraumleuchterahmen
Marco de plafón
9
+ 00001-0076710-01
(03)(05)
2 Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
10
+ 21700-3714010-01
(03)(05)
1 Плафон индивидуального
Reading light
Plafonnier d'éclairage individuel
Lesespot
Luz individual
освещения
11
+ 21150-3710200-00
~
(01)(02)
(03)
1 Выключатель
Switch
Contacteur
Schalter
Interruptor
11
+ 21150-3710200-01
~
(01)(02)
(03)
1 Выключатель
Switch
Contacteur
Schalter
Interruptor
12
+ 11180-3714350-00
~
1 Фонарь освещения багажника
Luggage compartment lamp
Eclaireur de coffre à bagages
Kofferraumleuchte
Lámpara de iluminación
del portaequipajes
12
+ 11180-3714350-01
~
1 Фонарь освещения багажника
Luggage compartment lamp
Eclaireur de coffre à bagages
Kofferraumleuchte
Lámpara de iluminación
del portaequipajes
K210
- 325 -
21703-01

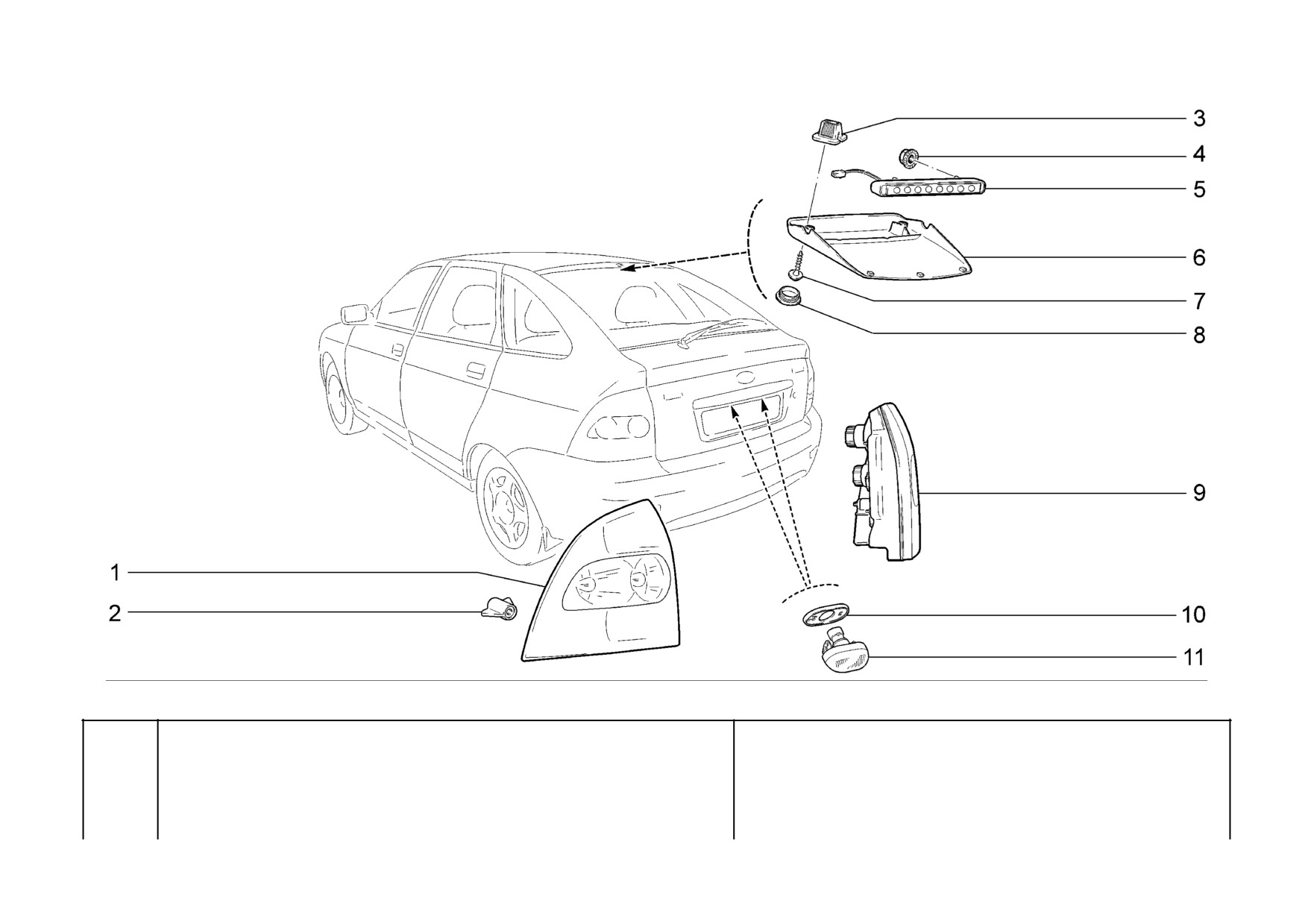

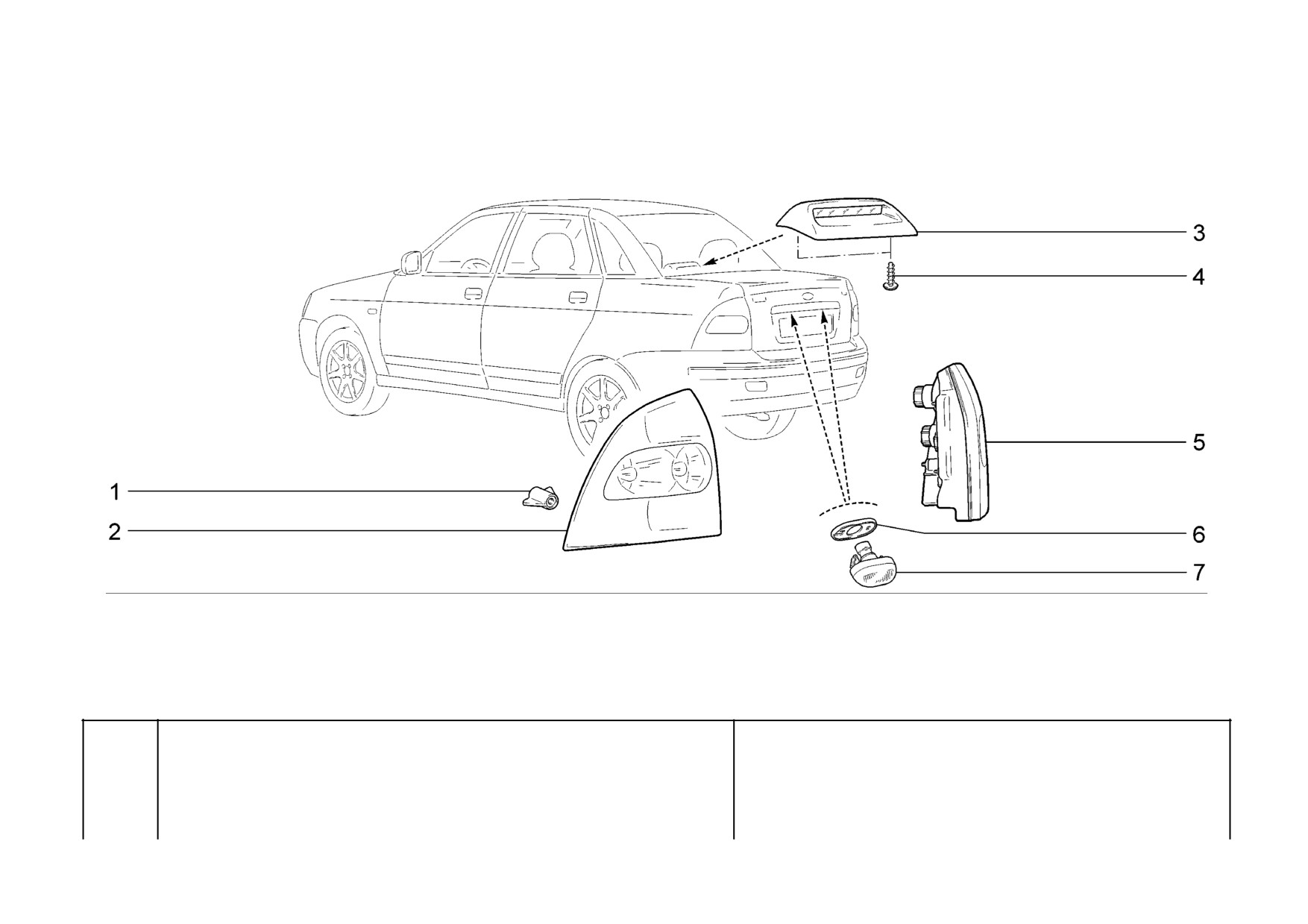

Rear lights
21703-02
K220
Feux
21703-03
Heckleuchten
Pilotos traseros
- 326 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-3716126-00
6 Гайка
Nut
Ecrou
Mutter
Tuerca
2
+ 21700-3716011-00
1 Фонарь задний левый
Rear light, LH
Feu arrière G
Schlußleuchte, links
Piloto trasero izq.
3
+ 21700-3716810-00
~
1 Фонарь сигнала торможения
Brake light
Feu stop
Bremsleuchte
Piloto de frenado
дополнительный
3
+ 21700-3716810-01
~
1 Фонарь сигнала торможения
Brake light
Feu stop
Bremsleuchte
Piloto de frenado
дополнительный
4
+ 21230-6302332-00
2 Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
5
+ 21700-3716010-00
1 Фонарь задний правый
Rear light, RH
Feu arrière D
Schlußleuchte, rechts
Piloto trasero der.
6
+ 21700-3717012-00
2 Прокладка уплотнительная
Sealing gasket
Joint d'étanchéitée
Dichtung
Empaquetadura
7
+ 21700-3717010-00
2 Фонарь освещения номерного
Number plate light
Eclaireur de plaque
Kennzeichenbeleuchtung
Piloto de matrícula
d'immatriculation
знака
K220
- 327 -

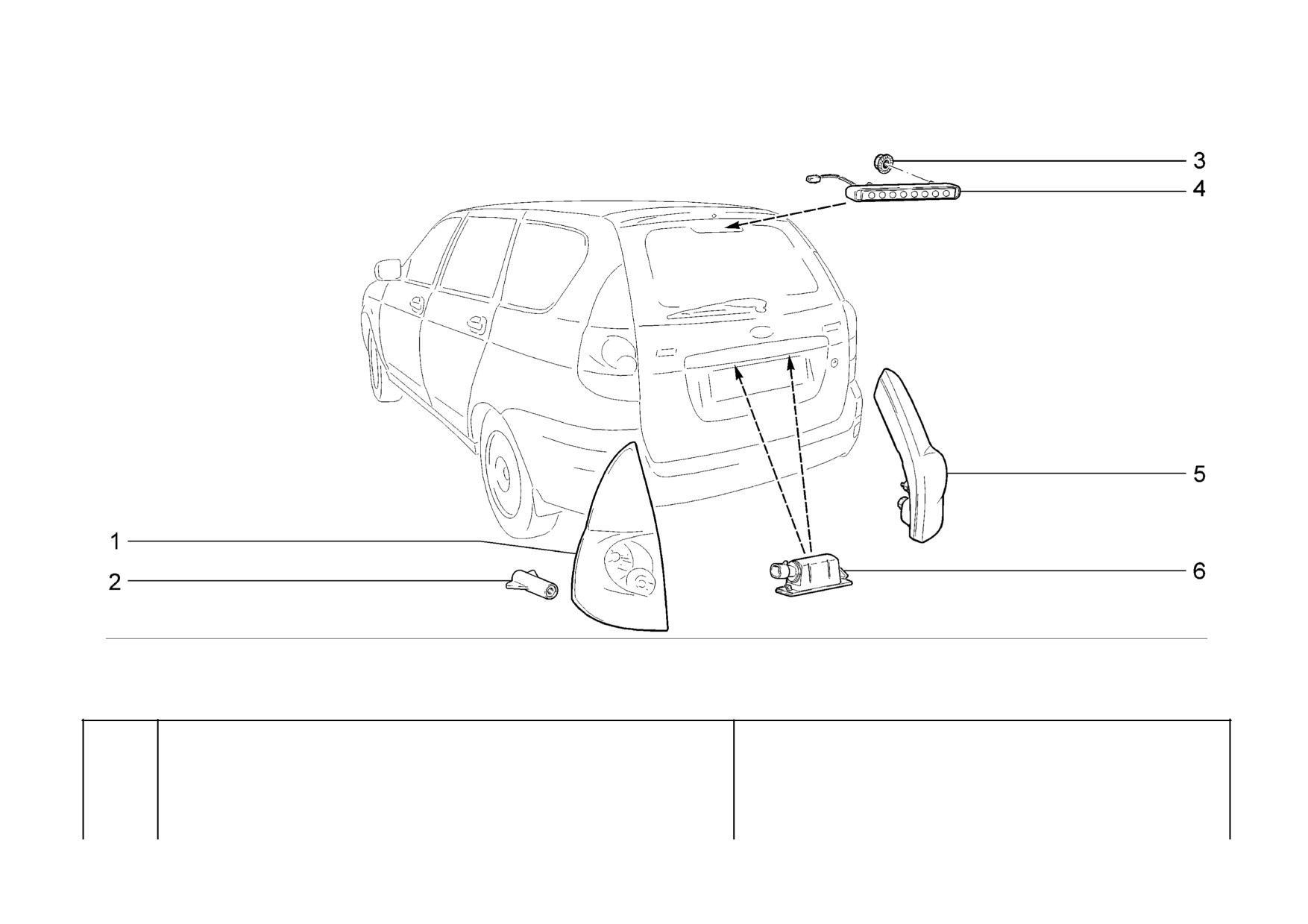

21713-02
Rear lights
21713-03
K221
Feux
Heckleuchten
Pilotos traseros
- 328 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21710-3716011-00
1 Фонарь задний левый
Rear light, LH
Feu arrière G
Schlußleuchte, links
Piloto trasero izq.
2
21710-3716126-00
6 Гайка
Nut
Ecrou
Mutter
Tuerca
3
00001-0038318-01
2 Гайка M5 с зубчатым буртиком Toothed collar nut M5
Ecrou M5 à collet denté
Zahnbundmutter M5
Tuerca M5 de collar
dentado
4
+ 21720-3716810-00 ~
1 Фонарь сигнала торможения
Brake light
Feu stop
Bremsleuchte
Piloto de frenado
дополнительный
4
+ 21720-3716810-01 ~
1 Фонарь сигнала торможения
Brake light
Feu stop
Bremsleuchte
Piloto de frenado
дополнительный
5
+ 21710-3716010-00
1 Фонарь задний правый
Rear light, RH
Feu arrière D
Schlußleuchte, rechts
Piloto trasero der.
6
+ 11180-3717010-00
2 Фонарь освещения номерного
Number plate light
Eclaireur de plaque
Kennzeichenbeleuchtung
Piloto de matrícula
d'immatriculation
знака
K221
- 329 -
21723-01
Rear lights
21723-02
K222
Feux
21723-03
Heckleuchten
Pilotos traseros
- 330 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-3716011-00
1 Фонарь задний левый
Rear light, LH
Feu arrière G
Schlußleuchte, links
Piloto trasero izq.
2
21700-3716126-00
6 Гайка
Nut
Ecrou
Mutter
Tuerca
3
+ 11180-8212778-00 ~
2 Втулка
Bush
Douille entretoise
Buchse
Buje espaciador
3
+ 11180-8212778-01 ~
2 Втулка
Bush
Douille entretoise
Buchse
Buje espaciador
4
00001-0038318-01
2 Гайка M5 с зубчатым буртиком Toothed collar nut M5
Ecrou M5 à collet denté
Zahnbundmutter M5
Tuerca M5 de collar
dentado
5
+ 21720-3716810-00 ~
1 Фонарь сигнала торможения
Brake light
Feu stop
Bremsleuchte
Piloto de frenado
дополнительный
5
+ 21720-3716810-01 ~
1 Фонарь сигнала торможения
Brake light
Feu stop
Bremsleuchte
Piloto de frenado
дополнительный
6
+ 21720-3716846-00
1 Крышка
Cover
Couvercle
Deckel
Tapa
7
+ 11180-8212786-00
2 Винт крепления накладки
Fastening screw, overlay
Vis de fixation
Befestigungsschraube
Tuerca de fijación de la
Frontscheibenauflage
cubrejunta
8
+ 21100-8212772-00
2 Облицовка винта
Trim, screw
Enjoliveur de vis
Schraubenverkleidung
Revestimiento del tornillo
9
+ 21700-3716010-00
1 Фонарь задний правый
Rear light, RH
Feu arrière D
Schlußleuchte, rechts
Piloto trasero der.
10
+ 21700-3717012-00
2 Прокладка уплотнительная
Sealing gasket
Joint d'étanchéitée
Dichtung
Empaquetadura
11
+ 21700-3717010-00
2 Фонарь освещения номерного
Number plate light
Eclaireur de plaque
Kennzeichenbeleuchtung
Piloto de matrícula
d'immatriculation
знака
K222
- 331 -

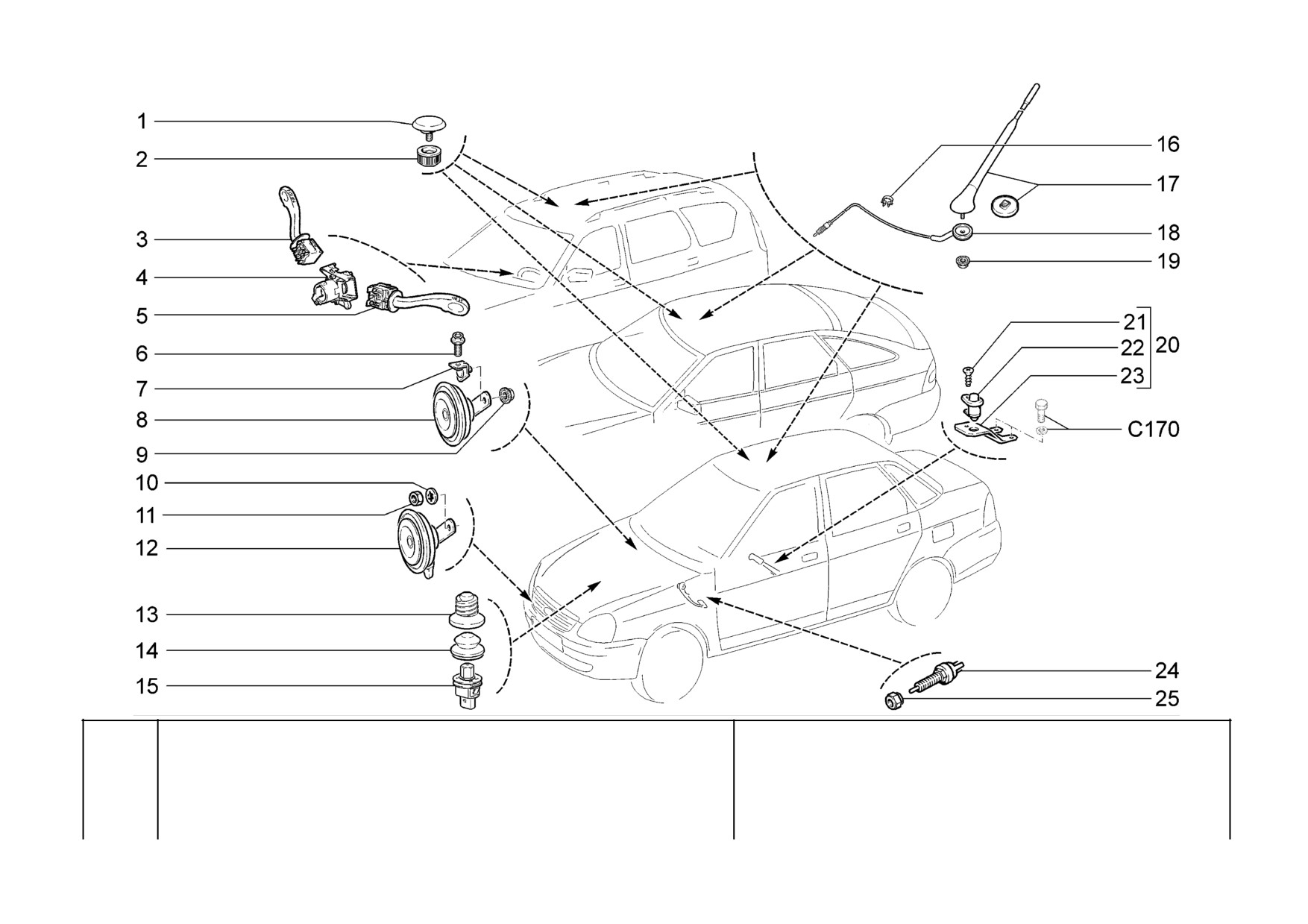

Сигналы
21703-01
21721
Tell-tales
21703-02
21723-01
K300
Avertisseurs
21703-03
21723-02
Signale
21713-01
21723-03
Señales
21713-02
- 332 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY
1
+ 21700-7903030-00
1
Заглушка
Plug
Obturateur
Stopfen
Obturador
2
+ 21700-7903035-00
1
Гайка крепления заглушки
Plug fastening nut
Écrou de fixation de l'obturateur
Mutter für Befestigung eines
Tuerca de fijación del
Verschlussstopfens
tapón
3
+ 21230-3709330-00
1
Переключатель света
Lighting switch
Commande d'éclairage
Blinkerschalter
Mando de luces
4
+ 11180-3709315-01
~
1
Соединитель
Connection
Elément de liaison
Verbindungsstück
Conexión
4
+ 21100-3709315-00
~
1
Соединитель
Connection
Elément de liaison
Verbindungsstück
Conexión
5
+ 11180-3709340-00
1
Переключатель
Wiper switch
Commande d'essuie-glace
Schalter der Wischanlage
Mando de limpiaparabrisas
стеклоочистителя
6
+ 00001-0038360-21
1
Болт М6х12 с зубчатым
Toothed collar bolt M6x12
Boulon M6x12 à collet denté
Zahnbundschraube M6x12
Tornillo M6x12 de collar
dentado
буртиком
7
21700-3721290-00
1
Кронштейн сигнала
Bracket
Support d'avertisseur
Tragarm
Soporte de señal
8
+ 21100-3721010-00
~
2
Прибор звуковой
Horn
Avertisseur sonore
Horn
Claxón acústico
8
+ 21100-3721010-03
~
2
Прибор звуковой
Horn
Avertisseur sonore
Horn
Claxón acústico
8
+ 21100-3721020-03
~
2
Прибор звуковой
Horn
Avertisseur sonore
Horn
Claxón acústico
9
+ 00001-0038322-01
1
Гайка M8 с зубчатым буртиком
Toothed collar nut M8
Ecrou M8 à collet denté
Zahnbundmutter M8
Tuerca M8 de collar
dentado
10
+ 00001-0026055-70
1
Шайба
8 стопорная
Lock washer 8
Rondelle d'arrêt 8
Sicherungsscheibe 8
Arandela 8 de fijación
11
+ 00001-0061008-11
1
Гайка M8
Nut M8
Ecrou M8
Mutter M8
Tuerca M8
12
+ 21100-3721010-10
2
Прибор звуковой
Horn
Avertisseur sonore
Horn
Claxón acústico
13
+ 21700-3710208-00
1
Упор
Stop
Butée
Anschlag
Tope
14
+ 11190-3710206-00
1
Колпачок защитный
Protective cap
Capuchon de protection
Gummimanschette
Casquete de protección
15
+ 11190-3710200-00
~
1
Выключатель
Switch
Contacteur
Schalter
Interruptor
15
+ 11190-3710200-01
~
1
Выключатель
Switch
Contacteur
Schalter
Interruptor
16
00001-0045694-80
(20)
6
Скоба
10
Clamp 10
Etrier 10
Kabelschelle 10
Grapa 10
17
+ 21700-7903010-00
(20)
1
Антенна радиоприемника
Aerial
Antenne
Antenne
Antena de radiorreceptor
18
+ 21700-7903020-00
(20)
1
Кабель антенны
Aerial wire
Câble d'antenne
Antennenleitung
Cable de antena
19
00001-0038318-01
(20)
1
Гайка M5 с зубчатым буртиком
Toothed collar nut M5
Ecrou M5 à collet denté
Zahnbundmutter M5
Tuerca M5 de collar
dentado
20
+ 21700-3710135-00
1
Выключатель
Switch
Commande
Schalter
Interruptor
21
+ 00001-0076787-03
1
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
22
+ 21010-3710200-10
~
1
Выключатель
Switch
Contacteur
Schalter
Interruptor
22
+ 21070-3710200-11
~
1
Выключатель
Switch
Contacteur
Schalter
Interruptor
23
+ 21100-3710138-50
1
Кронштейн
Bracket
Support
Halter
Soporte
24
+ 21080-3720010-10
1)
1
Выключатель сигнала
Brake light switch
Contacteur de feu stop
Bremslichtschalter
Interruptor aviso de
frenado
торможения
25
21080-3720780-00
1)
1
Гайка
Nut
Ecrou
Mutter
Tuerca
1)
+ 21700-3504006-01
1
Педаль тормоза в сборе
Brake pedal assy
Pédale de frein complete
Bremspedal komplett
Pedal del freno en
conjunto
1)
+ 21700-3504006-10
~
1
Педаль тормоза в сборе
Brake pedal assy
Pédale de frein complete
Bremspedal komplett
Pedal del freno en
conjunto
1)
+ 21700-3504006-11
~
1
Педаль тормоза в сборе
Brake pedal assy
Pédale de frein complete
Bremspedal komplett
Pedal del freno en
conjunto
K300
- 333 -
Приборы и подсветка
21703-01
21721
Instruments and backlighting
21703-02
21723-01
K310
Instruments et éclairage
21703-03
21723-02
Instrumente und Aufhellung
21713-01
21723-03
Instrumentos y iluminación
21713-02
- 334 -
п.
№ изв.
Дата
Номер детали
Применяемость
Кол
Наименование
Description
Désignation
Benennung
Denominación
It.
Notif. N.
Not.Data
Part N.
Application
QTY

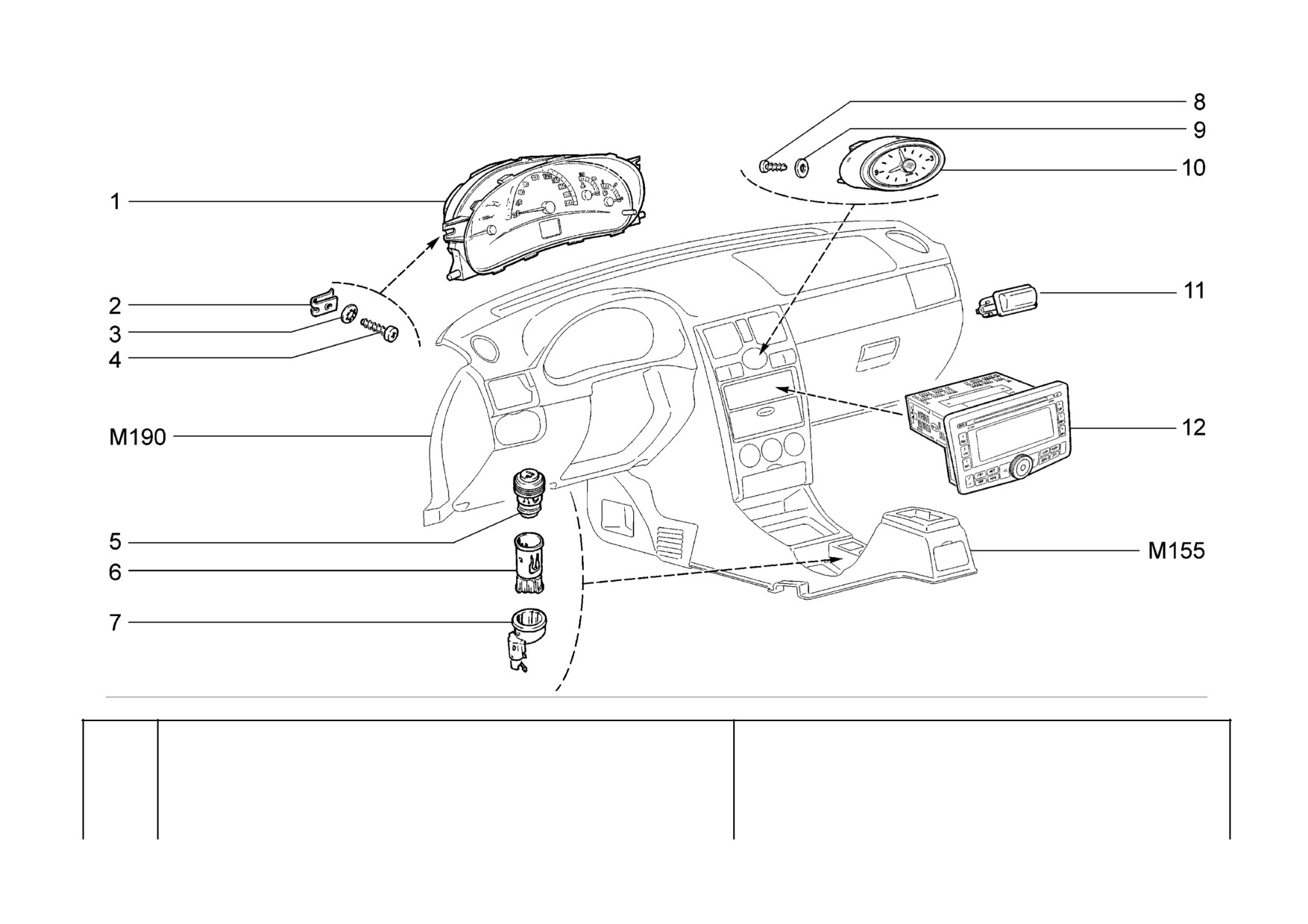

1
+ 21700-3801010-00
~
1
Комбинация приборов
Instrument cluster
Tableau de bord
Kombiinstrument
Cuadro instrumentos
1
+ 21700-3801010-01
~
1
Комбинация приборов
Instrument cluster
Tableau de bord
Kombiinstrument
Cuadro instrumentos
1
+ 21700-3801010-02
~
1
Комбинация приборов
Instrument cluster
Tableau de bord
Kombiinstrument
Cuadro instrumentos
1
+ 21700-3801010-03
~
1
Комбинация приборов
Instrument cluster
Tableau de bord
Kombiinstrument
Cuadro instrumentos
2
+ 21010-8109137-00
2
Гайка пружинная
Spring nut
Bride à ressort
Federmutter
Tuerca elástica
3
+ 00001-0025991-73
2
Шайба
5 стопорная
Lock washer 5
Rondelle d'arrêt 5
Sicherungsscheibe 5
Arandela 5 de fijación
4
+ 00001-0076705-07
2
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
5
+ 21230-3725200-00
~
1
Подвижная часть прикуривателя
Cigarette lighter mobile part
Allume-cigare
Zigarettenanzünder, bewegliches
Elemento móvil del
Teil
encendedor
5
21230-3725200-01
~
1
Подвижная часть прикуривателя
Cigarette lighter mobile part
Allume-cigare
Zigarettenanzünder, bewegliches
Elemento móvil del
Teil
encendedor
6
+ 21230-3725100-00
~
1
Корпус прикуривателя
Cigarette lighter housing
Corps d'allume-cigare
Glimmzündergehäuse
Cuerpo de encendedor
6
21230-3725100-01
~
1
Корпус прикуривателя
Cigarette lighter housing
Corps d'allume-cigare
Glimmzündergehäuse
Cuerpo de encendedor
7
+ 21230-3725400-00
~
1
Кольцо посветки прикуривателя
Ring, cigarette lighter
Eclairage de l'allume-cigarettes
Glimmzünder-Ableuchten
Anillo reflector del
searchlight
encendedor
7
21230-3725400-01
~
1
Кольцо посветки прикуривателя
Ring, cigarette lighter
Eclairage de l'allume-cigarettes
Glimmzünder-Ableuchten
Anillo reflector del
searchlight
encendedor
8
+ 00001-0076700-01
1
Винт самонарезающий
Self-tapping screw
Vis taraudeuse
Blechschraube
Tornillo autorroscante
9
+ 00001-0005193-01
1
Шайба 5
Washer 5
Rondelle 5
Scheibe 5
Arandela 5
10
+ 21700-3804010-00
1
Часы
Clock
Montre
Uhr
Reloj
11
+ 11180-3714350-00
~
1
Фонарь освещения багажника
Luggage compartment lamp
Eclaireur de coffre à bagages
Kofferraumleuchte
Lámpara de iluminación
del portaequipajes
11
+ 11180-3714350-01
~
1
Фонарь освещения багажника
Luggage compartment lamp
Eclaireur de coffre à bagages
Kofferraumleuchte
Lámpara de iluminación
del portaequipajes
12
+ 21700-7900010-00
(20)
1
Радиоприемник и
Radio and CD-player
Radio et CD-player
Autoradio und CD-Spieler
Radio y tocadiscos de CD
проигрыватель компакт-дисков
K310
- 335 -
содержание .. 20 21 22 23 ..
