LADA 2107. Каталог деталей и сборочных единиц - часть 11

ТАБЛИЦЫ НОРМАЛЕЙ

Шпилька

№

mm

d

t

l

b

00001-0015000-21

M6

9

12

9

00001-0015001-21

M6

9

14

11

00001-0015002-21

М6

9

16

13

00001-0024301-21

M8

20

45

24,1

00001-0024307-21

M8

20

75

24,1

00001-0024308-21

M8

20

80

24,1

00001-0035166-21

M8

12

16

13

00001-0035168-21

M8

12

20

16,1

00001-0035173-21

M8

12

35

24,1

00001-0035408-21

M6

12

14

11

00001-0035409-21

М6

12

16

13,5

00001-0035410-21

M6

12

18

13,5

00001-0035412-21

M6

12

22

19,5

00001-0035433-21

M8

16

20

17

00001-0035434-21

M8

16

28

24,1

00001-0035435-21

M8

16

25

22

00001-0035436-21

M8

16

30

24,1

00001-0035437-21

M8

16

35

24,1

00001-0035461-21

M10x1,25

20

20

17

00001-0035466-21

M10x1,25

20

35

28,1

Болт с заостренным концом

№

mm

d

l

s

00001-0061429-21

М12х1,25

80

19

Болт с пружинной шайбой

№

mm

d

l

s

00001-0038200-21

М5

10

8

00001-0038240-11

M6

10

10

00001-0038241-11

М6

12

10

00001-0038246-11

М6

25

10

00001-0038256-21

М8

16

13

00001-0038258-21

M8

20

13

00001-0038268-11

M8

45

13

Болт с шестигранной головкой

№

mm

d

l

b

s

00001-0004445-11

М4

10

10

7

00001-0009020-21

М6

12

12

10

00001-0009021-21

М6

14

14

10

00001-0009022-21

М6

16

16

10

00001-0009024-21

М6

20

20

10

00001-0009028-21

М6

30

20,5

10

00001-0009030-21

M6

35

20,5

10

00001-0009032-21

М6

40

20,5

10

00001-0009776-11

М5

12

12

8

00001-0012347-21

M10x1,25

45

29,1

17

00001-0013438-30

М10х1,25

50

29,1

17

00001-0042343-30

М10х1,25

65

25

17

00001-0055404-21

М12х1,25

30

30

19

00001-0055407-21

M12x1,25

45

33,1

19

00001-0055412-21

М12х1,25

70

33,1

19

00001-0055413-21

М12х1,25

75

33,1

19

00001-0055414-21

M12x1,25

80

33,1

19

00001-0055418-21

M12x1,25

120

33,1

19

00001-0055420-21

M12x1,25

140

39,1

19

00001-0055421-21

M12x1,25

150

39,1

19

00001-0055422-21

M12x1,25

160

39,1

19

00001-0058912-11

М4

45

15,8

7

00001-0059705-21

M10x1,25

20

20

17

00001-0059707-21

М10х1,25

25

25

17

00001-0059709-21

M10x1,25

35

29,1

17

00001-0060426-31

M8

35

17,1

13

00001-0060430-21

М8

12

12

13

00001-0060432-21

М8

16

16

13

00001-0060433-00

M8

18

18

13

00001-0060434-21

M8

20

20

13

00001-0060436-21

М8

25

25

13

00001-0060438-21

М8

30

25,1

13

00001-0060439-21

М8

35

25,1

13

00001-0060441-30

M8

45

25,1

13

00001-0060445-21

М8

65

25,1

13

00001-0060447-21

М8

75

25,1

13

00001-0060450-21

M8

90

25,1

13

00001-0060451-21

M8

95

25,1

13

00001-0060454-21

M8

110

25,1

13

Болт с зубчатым буртиком

№

mm

d

l

s

00001-0038331-21

М5

10

8

00001-0038360-21

М6

12

10

00001-0038364-21

М6

16

10

00001-0038381-21

М8

20

13

Винт самонарезающий с полупотайной

головкой и крестообразным шлицем

№

mm

d

l

00001-0076787-01

3,6

9,5

00001-0076788-01

3,6

12,7

00001-0076790-01

3,6

19

00001-0076793-01

3,6

31,8

00001-0076796-07

4,3

12,7

00001-0076797-07

4,3

15,9

00001-0076799-07

4,3

22,2

00001-0076806-07

4,9

19

00001-0076808-01

4,9

25,4

00001-0076824-06

5,6

25,4

Болт с квадратной головкой

№

mm

d

l

s

00001-0019444-01

М6

16

10

00001-0019475-00

M8

25

14

Винт самонарезающий с цилиндри-

чеcкой головкой и крестообразным

шлицем

№

mm

d

l

00001-0076689-01

3,6

6,4

00001-0076690-01

3,6

9,5

00001-0076691-01

3,6

12,7

00001-0076700-01

4,3

9,5

00001-0076701-01

4,3

12,7

00001-0076702-01

4,3

15,9

00001-0076705-01

4,3

25,4

00001-0076710-01

4,9

9,5

00001-0076711-01

4,9

12,7

00001-0076713-07

4,9

19

00001-0076716-07

4,9

31,8

Болт самоконтрящийся

№

mm

d

l

s

00001-0042348-30

М10х1,25

90

17

Винт самонарезающий с шестигранной

головкой и буртиком

№

mm

d

l

s

00001-0051813-01

6,4

16

8

00001-0051861-01

4,9

12

7

00001-0051870-01

5,6

10

8

00001-0051873-01

5,6

16

8

Винт с цилиндрической головкой и кре-

стообразным шлицем

№

mm

d

l

00001-0032718-01

M4

8

00001-0032719-01

М4

10

00001-0032739-01

М5

10

00001-0032740-01

M5

12

00001-0032742-01

М5

16

00001-0032760-01

М6

12

00001-0032762-01

М6

16

00001-0032764-01

М6

20

00001-0032768-01

M6

30

Винт с полупотайной головкой и кре-

стообразным шлицем

№

mm

d

l

00001-0033091-05

М4

14

00001-0033112-01

М5

20

00001-0040634-01

М5

8

Винт с потайной головкой и крестооб-

разным шлицем

№

mm

d

l

00001-0032992-01

M5

12

00001-0033037-11

М8

25

Винт с цилиндрической головкой и

фрезерованным шлицем

№

mm

d

l

00001-0003763-01

М6

8

Винт установочный с цилиндрическим

концом

№

mm

d

l

00001-0037463-30

M6

10

Пробки резьбовые конические

№

mm

d

s

00001-0043231-71

10x1*

11

00001-0043244-11

22x1,5*

17

00001-0043241-11

12x1,5*

8

* Резьба коническая

Пробка резьбовая коническая с шести-

гранным углублением

№

mm

d

h

s

00001-0002697-50

18x1,5*

11

10

00001-0002698-50

22x1,5*

11

12

00001-0002699-50

28x1,5*

11

14

00001-0043253-01

22x1,5*

13

12

* Резьба коническая

Пробки резиновые

00001-0045664-80

00001-0045672-80

Гайка шестигранная с пояском для

законтривания

№

mm

d

s

00001-0040441-71

M18x1,5

27

00001-0040448-71

М18х1,5лев.

27

Гайка шестигранная самоконтрящаяся

с нейлоновым кольцом

№

mm

d

s

00001-0025742-11

M6

10

00001-0025745-11

М10х1,25

17

00001-0025748-11

M14x1,5

22

00001-0025749-21

M16x1,5

24

00001-0061041-11

M8

13

00001-0061050-11

M12x1,25

19

00001-0061051-11

M12x1,25

19

Гайка шестигранная низкая

№

mm

d

s

00001-0007259-11

M6

10

00001-0007912-11

М12х1,5

19

00001-0007914-11

M16x1,5

24

00001-0007940-11

M4

7

00001-0061023-11

M8

13

00001-0061036-11

М12х1,25

19

00001-0061038-17

М16х1,5

21

Гайка глухая

№

mm

d

s

00001-0061096-11

M8

13

Гайка квадратная

№

mm

d

s

00001-0040893-01

M6

10

Гайка шестигранная

№

mm

d

s

00001-0021640-11

М14х1,5

22

00001-0021643-11

М20х1,5

30

00001-0021647-11

M10x1,25

17

00001-0025550-20

M9x1

14

00001-0058962-11

M6

10

00001-0058964-11

M5

8

00001-0061008-11

M8

13

00001-0061015-11

M12x1,25

19

Гайка шестигранная с зубчатым буртиком

№

mm

d

D

s

00001-0038318-01

M5

11,4

8

00001-0038321-01

M6

16,7

10

Гайка шестигранная прорезная

№

mm

d

s

00001-0007922-11

М12х1,5

19

00001-0007934-11

M14x1,5

22

Шайба стопорная с наружными зубь-

ями

№

d*, mm

00001-0006153-71

5

00001-0006154-71

6

* Диаметр стержня

Шайба стопорная с внутренними зубьями

№

mm

d*

D

t

00001-0026051-71

4

8,4

0,5

00001-0026052-70

5

9,4

0,6

00001-0026053-70

6

11,3

0,7

00001-0026055-70

8

14,3

0,8

* Диаметр стержня

Шайба стопорная с зубьями под

винты с потайной и полупотайной

головкой с углом 90

о

№

d*, mm

00001-0026069-70

8

* Диаметр стержня

Шайба стопорная эластичная с внутрен-

ними зубьями

№

mm

d*

D

t

00001-0025980-71

4

11

0,6

00001-0025981-71

5

18

0,8

00001-0025982-71

6

16

0,9

00001-0025983-71

8

16

0,9

00001-0025984-71

8

22

1,2

00001-0025990-71

6

14

0,7

00001-0025991-71

5

12

0,8

00001-0025995-71

6

18

1

* Диаметр стержня

Шайба стопорная

№

d*, mm

00001-0010879-76

7

* Диаметр стержня

Шайба

№

mm

d*

D

t

00001-0005193-01

5

10

1

00001-0005194-01

6

12

1,5

00001-0005196-01

8

17

2

00001-0005200-01

12

22

3

00001-0026297-01

10

19

3

00001-0026381-01

5

14

1

00001-0026386-01

10

18

2

00001-0026397-01

6

11

1

00001-0026437-01

6

18

1,5

00001-0026444-01

6

15

1

00001-0026467-01

8

20

2

00001-0026469-01

12

28

3

00001-0026470-01

8

25

2,5

00002-0204136-01

8

20

3

00002-0376749-01

10

30

3

00002-0491283-10

12

35

3

* Диаметр стержня

Шайба пружинная коническая

№

mm

d*

D

t

00001-0011977-73

6

12

1,2

00001-0011980-73

8

15

1,8

00001-0011983-73

10

20

2,7

00001-0011987-70

12

30

3,7

* Диаметр стержня

Шайба пружинная

№

mm

d*

b

t

00001-0005164-70

6

2,5

1,8

00001-0005166-70

8

3

2,2

00001-0005168-70

10

3

2,5

00001-0005170-70

12

4

3

00001-0005171-71

14

4,5

3,5

00001-0005174-70

20

6

4,5

00001-0011953-70

4

1,2

0,9

00001-0011954-70

5

1,5

1,1

* Диаметр стержня

Шайба пружинная

№

mm

d*

D

00001-0041950-76

4

10

* Диаметр стержня

Шайба специальная

00001-0011974-73

Шайба облицовочная

№

d, mm

00001-0026111-50

5,3

00001-0026122-50

3,7

Прокладка

№

mm

d

D

t

00001-0002600-60

8,2

14

1

00001-0002844-60

10,2

16

1,5

Заглушка чашечная

№

d, mm

00001-0043282-01

10

00001-0043288-01

22

00001-0043289-01

25

00001-0043299-01

40

Заглушка сферическая

№

d, mm

00001-0001586-01

16

Шплинт разводной

№

mm

d*

l

00001-0007342-01

2

15

00001-0007343-01

2

20

00001-0007346-01

3

30

* Диаметр отверстия

Кольцо уплотнительное

№

d, mm

00001-0003961-80

8

00001-0003963-80

12

Кольца упорные эксцентрические

наружное

№

d*, mm

00001-0010661-76

13

00001-0010662-76

14

* Диаметр вала

внутреннее

№

d*, mm

00001-0010578-76

20

00001-0010605-76

52

* Диаметр отверстия

Скоба зажимная

№

a, mm

00001-0041843-71

2,5

Скоба для проводов

№

a, mm

00001-0045694-80

10

00001-0045700-80

18,5

00001-0045702-80

24

Скоба стопорная

№

d*, mm

00001-0010640-76

8

* Диаметр вала

Скоба закрытая

№

a, mm

00001-0001153-01

10,5

(2-5)

00001-0004181-01

6

(1-6)

Скоба для винтов самонарезающих

00001-0041897-76

Хомут ленточный облегченный

№

mm

d*

l

00001-0021700-90

16

138

00001-0021706-90

25

193

* Диаметр шланга

Хомуты

№

l, mm

00001-0045677-80

126,5

00001-0045680-80

93

Хомут для резиновых шлангов

№

d, mm

00001-0001685-90

12

00001-0001687-90

15,5

00001-0001709-90

9,5

Шпонка сегментная

№

b, mm

00001-0002059-20

5

Предохранитель

№

А*

00001-0008580-90

8

00001-0010489-90

16

* Ток, ампер

Держатель обивки

00001-0041875-80

Заклепка

№

mm

d

l

00001-0028412-90

5

6

АП1

S1

Обозначение

Размеры,

мм

Эскиз

Место

установки на

автомобиле

Кол.

1

2

4

5

21010-1701043-00

D=47

d=26,7

B=8

Вал первич-

ный коробки

передач

1

21010-1005034-01

D=56

d=38,8

B=7,5

Передний

конец колен-

чатого  вала

1

21010-1005034-02

D=56

d=38,8

B=7,5

Передний

конец

коленчатого

вала

1

S2

2

3

4

5

21010-1005034-03

D=56

d=38,8

B=7,5

Передний конец

коленчатого

вала

1

21010-1005160-01

D=90

d=68,5

B=10

Задний конец

коленчатого

вала

1

21010-1005160-02

D=90

d=68,5

B=10

Задний конец

коленчатого

вала

1

21010-1005160-03

D=90

d=68,5

B=10

Задний конец

коленчатого

вала

1

S3

2

4

5

21010-1307013-00

21010-1307013-01

21010-1307013-02

21010-1307013-03

D=36,6

d=17,5

B=20,3

Насос водяной

1

21080-1307013-00

D=36,6

d=18,4

B=16,7

21010-1701210-00

D=56

d=32

B=10

Вал вторичный

коробки передач

1

S4

2

3

4

5

21010-2402052-01

D=68

d=34,2

B=12

Шестерня

ведущая

главной

передачи

(мост задний)

1

21230-1802120-00

21010-2401034-00

D=45

d=28,4

B=8

Полуоси

2

21010-3103038-00

D=57,15

d=38,4

B=10

Ступицы передних

колес

2

21010-3401023-00

D=43

d=26,4

B=10

Вал сошки

рулевого механизма

1

21010-3401026-00

D=37

d=17,8

B=10

Вал рулевого

механизма

1

АВ1

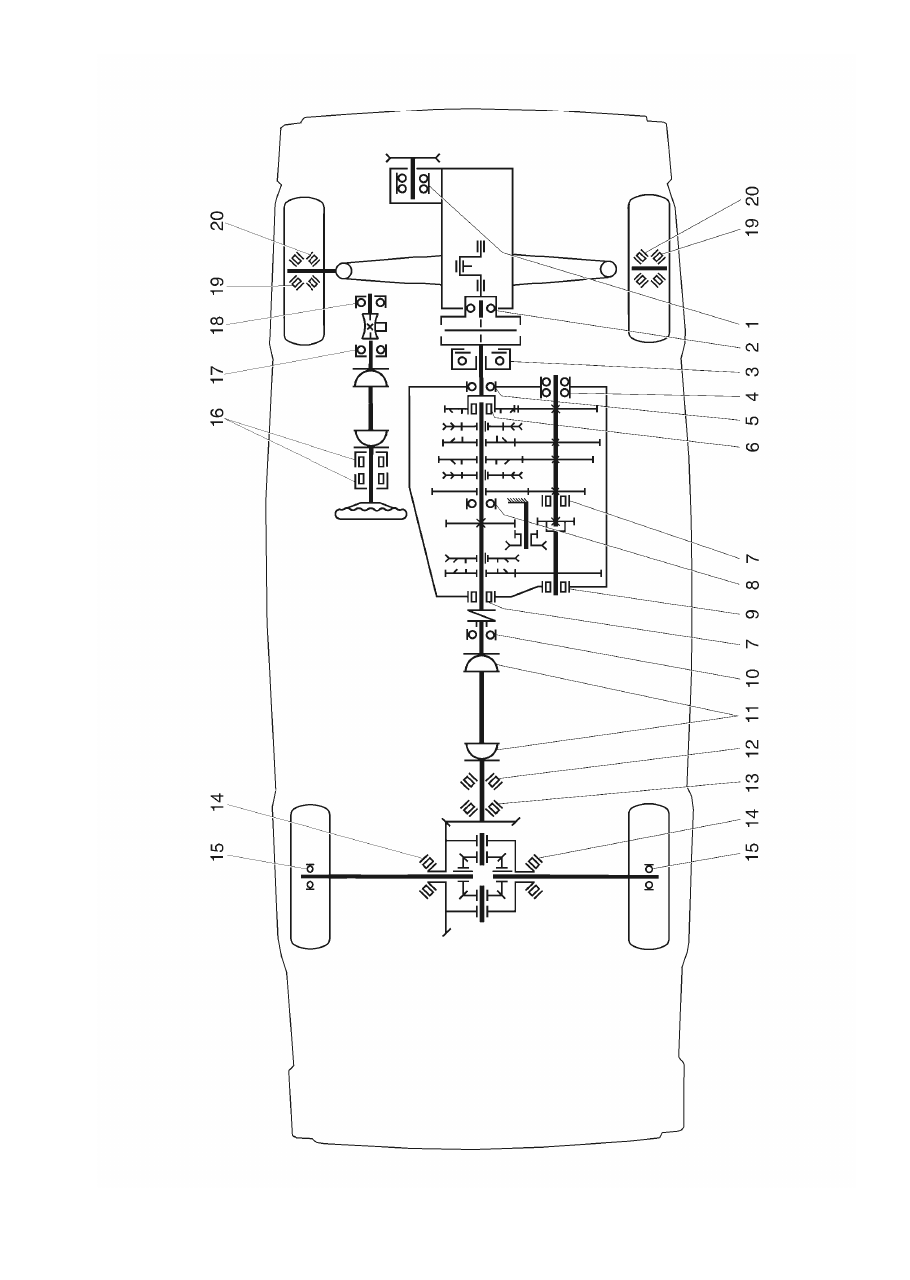

АСПОЛОЖЕНИЯ ПОДШИПНИКОВ КА

ЧЕНИЯ

АВ2

№ по схеме

Обозначение

Эскиз

Место

установки

на автомобиле

Кол.

1

2

3

4

5

1

21010-1307027-00

6-330902С17

Водяной насос

1

21010-1307027-01

6-330902ЕС17

21010-1307027-02

6-1НР16115ЕС30

21010-1307027-03

6-4224903ЕС30

АВ3

2

3

4

5

2

21010-1701031-00

В6-180502К1УС9

21010-1701031-01

В6-180502Е1УС9

21010-1701031-02

В6-180502К1УС9Ш

21010-1701031-03

6-180502УС9Ш1

Задний конец коленча-

того вала

1

3

21010-1601182-01

360708К3L19

21010-1601182-03

360708К6С17

Муфта выключения

сцепления

1

4

21010-1701068-01

6-156704Е1

21070-1701068-00

6-156704Е2

21070-1701068-02

6-156704Е2

Вал промежуточный

коробки передач

(опора передняя)

1

5

21010-1701033-01

6-50706АЕ1УШ1

21010-1701033-02

6-50706АЕУШ1

21010-1701033-03

В6-50706АЕ2УШ1

21010-1701033-04

6-50706АУШ1

Вал первичный ко-

робки передач

1

АВ4

2

3

4

5

6

21010-1701018-01

464904Е

21010-1701108-02

464904Е

21010-1701108-04

464904Е

Вал вторичный

коробки передач

(опора передняя)

1

7

21070-1701073

6-92705АЕУШ1

21070-1701073-01

6-92705АЕУШ1

21070-1701073-02

6-92705АЕУШ1

Валы промежуточный

и вторичный коробки

передач

(опоры задние)

1

8

21070-1701190-01

В6-50306АКУШ1

21070-1701190-03

6-50306АК1Ш1

21070-1701190-04

В6-50306КУ2Ш1

21070-1701190-05

6-50306КУШ1

21070-1701190-06

6-50306АКУШ1

21070-1701190-07

6-50306АЕ5УШ1

Вал вторичный

коробки передач

1

9

21080-1701031-01

В66-42205АЕМ1Ш1

21080-1701031-02

6-42205А1ЕУШ1

21080-1701031-03

6-42205А1Е1УШ1

21080-1701031-04

6-42205А1Е1УШ1

Блок шестерен

пятой ступени

1
