LADA PRIORA 21723. Электрические схемы - часть 6

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ДОПОЛНИТЕЛЬНОГО ЗАДНЕГО ЛЕВОГО (ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ)
21703-3724551-20

Перечень элементов:

1 - колодка жгута проводов левой передней двери к колодке жгута проводов заднего;

2 - модуль двери водителя;

3 - колодки жгута проводов левой передней двери к громкоговорителю переднему левому;

4 - электродвигатель и электронагреватель зеркала наружнего левого;

5 - электродвигатель стеклоподъемника левой передней двери;

6 - моторедуктор блокировки в замке левой передней двери (двери водителя);

7 - плафон освещения порога.
Жгут проводов дополнительный задний левый -21703-3724551-20.

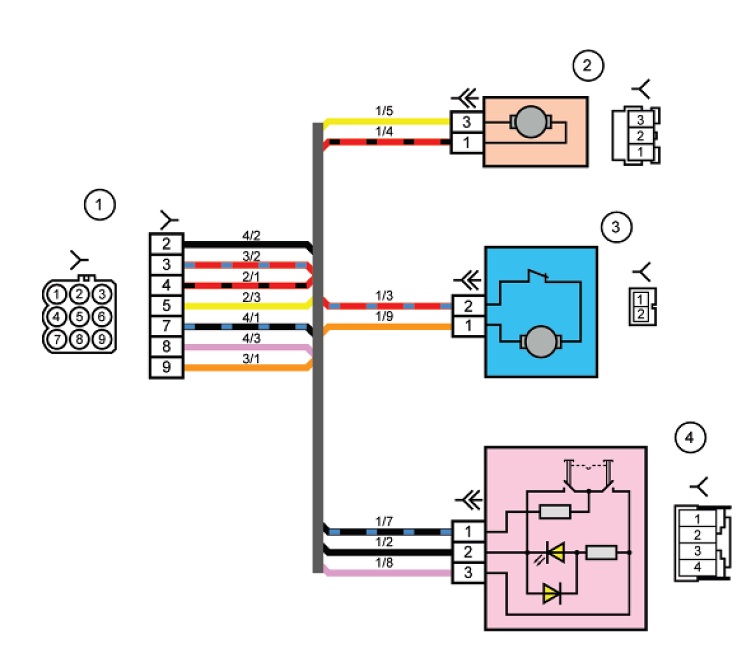

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ДОПОЛНИТЕЛЬНОГО ЗАДНЕГО ПРАВОГО (ЗАДНЕЙ ДВЕРИ)
21703-3724550-19

Перечень элементов:

1 - колодка жгута проводов задней двери к колодке жгута проводов заднего;

2 - моторедуктор блокировки в замке задней двери;

3 - электродвигатель стеклоподъемника задней двери;

4 - переключатель стеклоподъемника задней двери.
Жгут проводов дополнительный задний правый -21703-3724550-19.

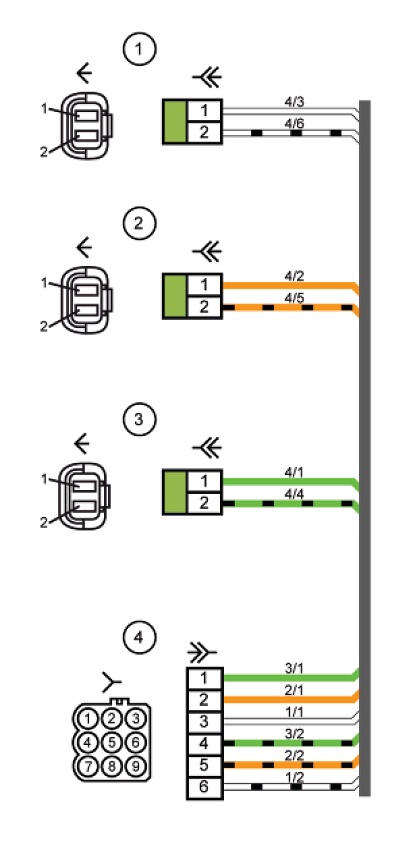

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ДАТЧИКОВ СИСТЕМЫ ПАРКОВКИ
2172-3724248
Перечень элементов:

1,2,3 - датчики системы парковки;

4 - колодка жгута проводов датчиков системы парковки к колодке жгута проводов заднего.
Жгут проводов датчиков системы парковки -2172-3724248.

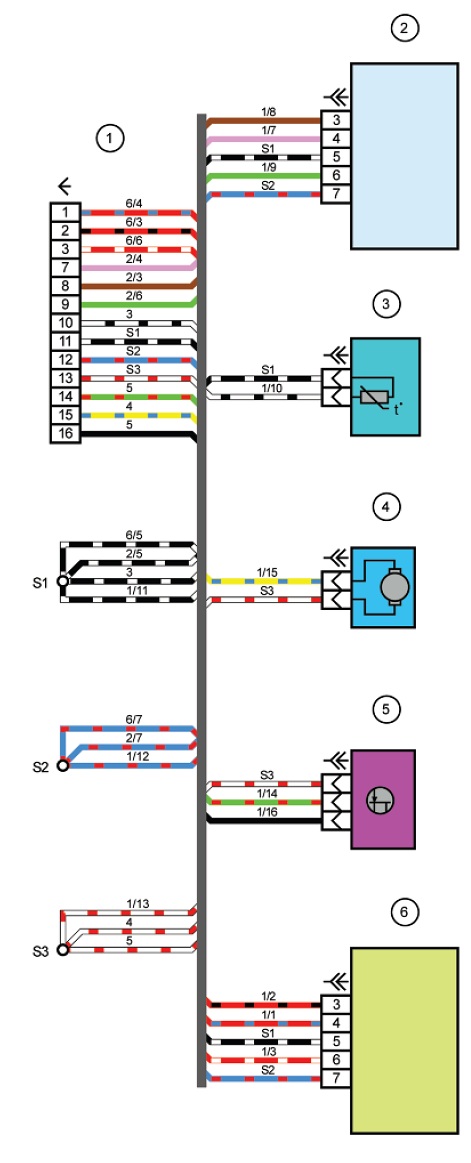

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ОТОПИТЕЛЯ LADA PRIORA 21723
Перечень элементов:

1 - колодка жгута проводов отопителя к колодке жгута проводов переднего;

2 - моторедуктор воздухосмешения;

3 - датчик температуры испарителя;

4 - электровентилятор;

5 - регулятор частоты вращения;

6 - моторедуктор рециркуляции.

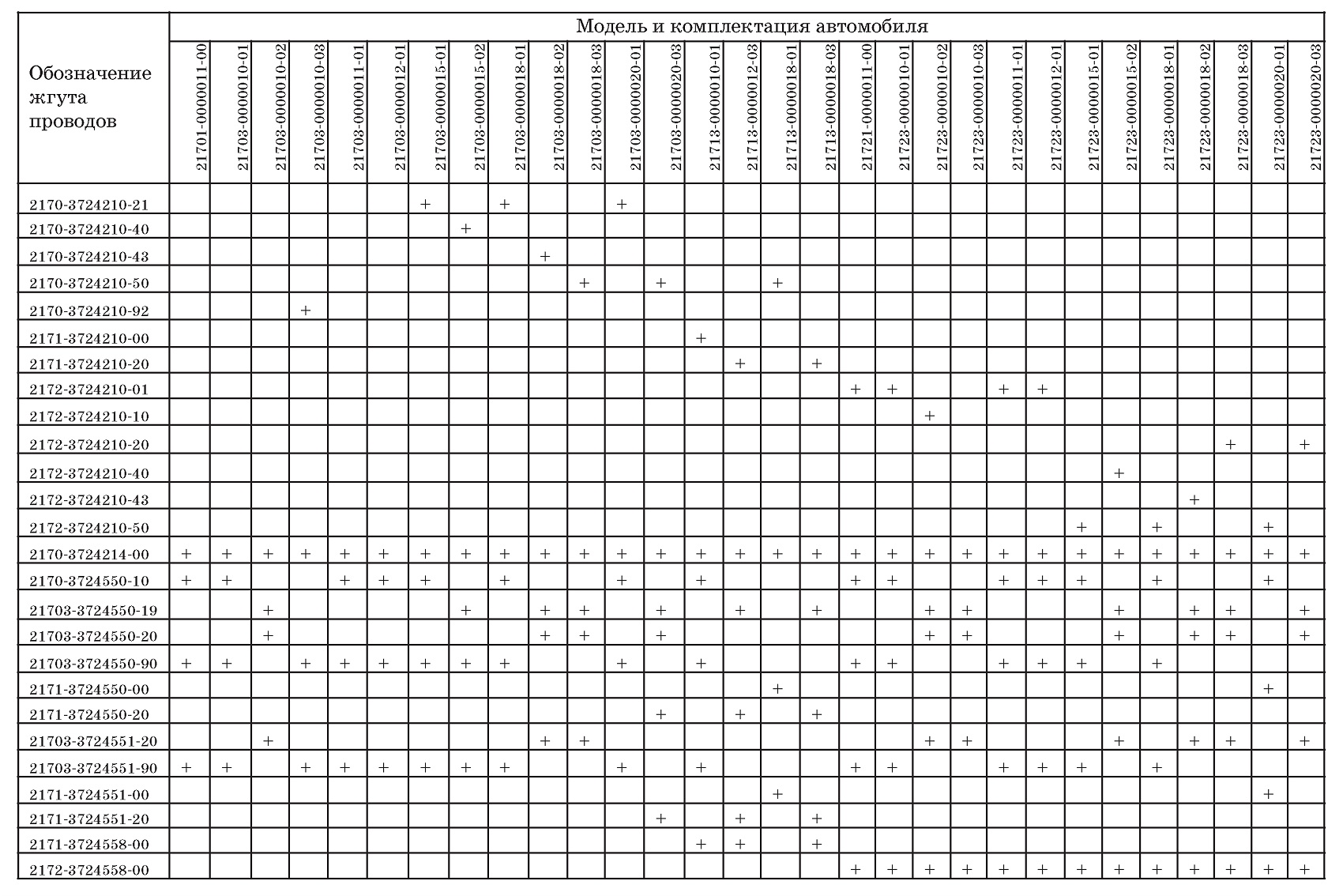

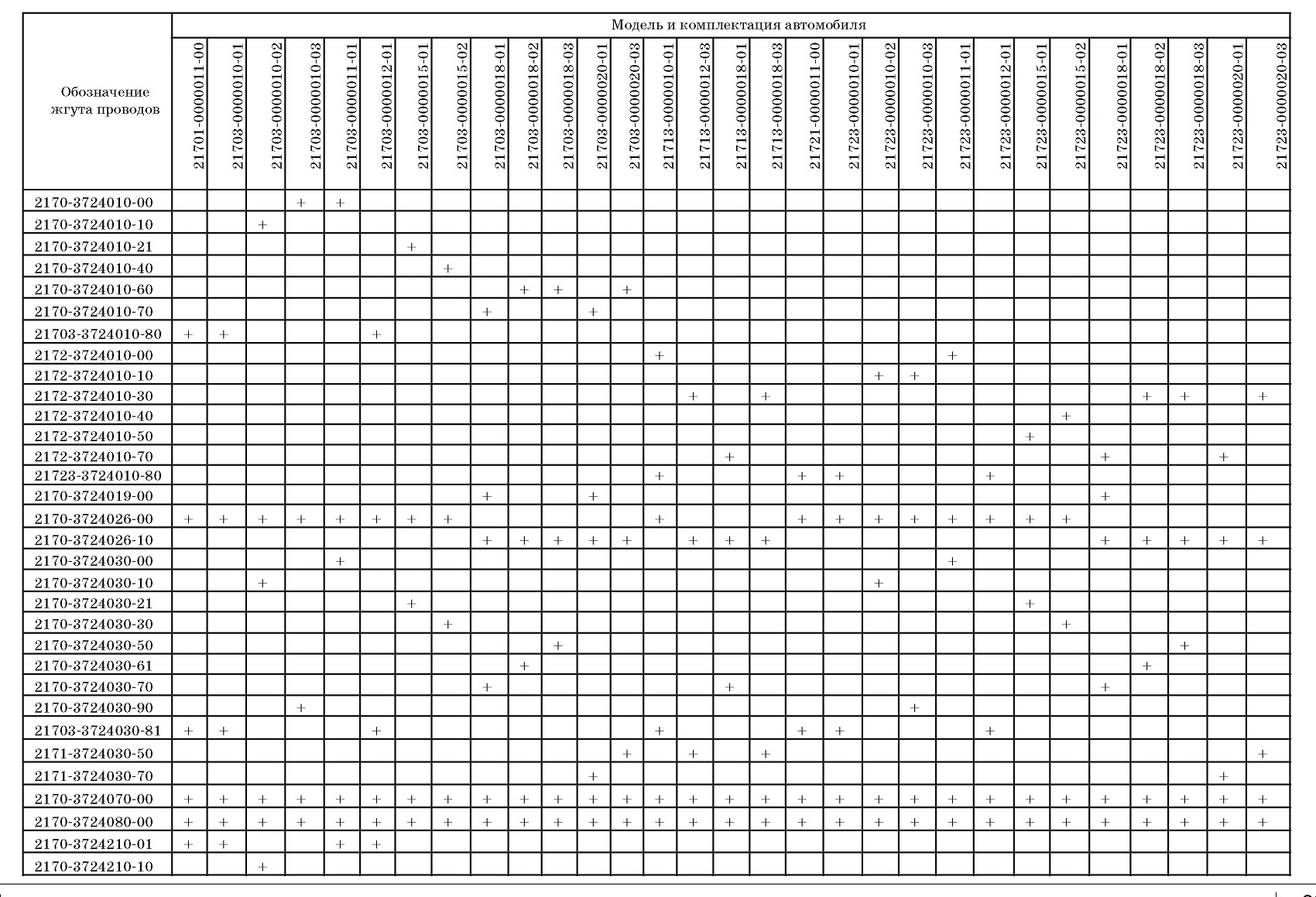

ПРИМЕНЯЕМОСТЬ ЖГУТОВ ПРОВОДОВ В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ АВТОМОБИЛЯ

ПРИМЕНЯЕМОСТЬ ЖГУТОВ ПРОВОДОВ В ЗАВИСИМОСТИ ОТ КОМПЛЕКТАЦИИ АВТОМОБИЛЯ
