LADA PRIORA 21723. Электрические схемы - часть 2

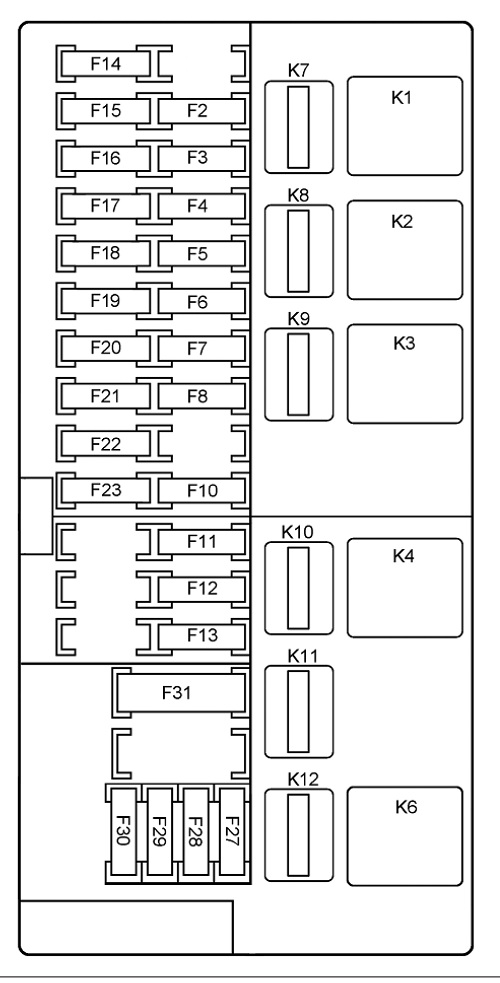

РАСПОЛОЖЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ 1118-3722010-00





РАСПОЛОЖЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ DELRHI 15493150











ПРИМЕНЯЕМОСТЬ И НАЗНАЧЕНИЕ РЕЛЕ МОНТАЖНОГО БЛОКА АВТОМОБИЛЕЙ LADA PRIORA В ИСПОЛНЕНИИ "ЛЮКС ПЛЮС"

Номер

Наименование

Назначение

К1

5-1393304-8 (ф. TYCO)

Реле включения ближнего света и габаритных огней фар (система автоматического управ­ления освещением)

К2

2110-3747210-30

Реле включения обогрева заднего стекла

К3

2110-3747210-30

Реле включения стартера

К4

2170-3747310

Реле дополнительное

К6

2110-3747210-10

Реле включения высокой скорости (автоматический режим) очистителя ветрового стекла

К7

1119-3747210-10

Реле включения дальнего света фар

К8

1119-3747210-10

Реле включения звукового сигнала

К9

1119-3747210-10

Реле включения звукового сигнала тревожной сигнализации

К10

1119-3747210-10

Реле включения противотуманных фар

К11

1119-3747210-10

Реле включения обогрева передних сидений

К12

1119-3747210

Реле включения очистителя ветрового стекла (прерывистый режим и автоматический режим)







ПРИМЕНЯЕМОСТЬ ПРЕДОХРАНИТЕЛЕЙ МОНТАЖНОГО БЛОКА АВТОМОБИЛЕЙ LADA PRIORA В ИСПОЛНЕНИИ "ЛЮКС ПЛЮС"

Предохранители

F2 (25 A)

Фирма LITTELFUSE (257025)

F3, F4, F5 (10 A)

Фирма LITTELFUSE (257010)

F6, F7 (7,5 A)

Фирма LITTELFUSE (257007.5)

F8, F10 (10 A)

Фирма LITTELFUSE (257010)

F11 (20 A)

Фирма LITTELFUSE (257020)

F12 (10 A)

Фирма LITTELFUSE (257010)

F13 (15 A)

Фирма LITTELFUSE (257015)

F14, F15 (5 A)

Фирма LITTELFUSE (257005)

F16, F17, F18 (10 A)

Фирма LITTELFUSE (257010)

F19 (15 A)

Фирма LITTELFUSE (257015)

F20 (10 A)

Фирма LITTELFUSE (257010)

F21 (5 A)

Фирма LITTELFUSE (257005)

F22 (20 A)

Фирма LITTELFUSE (257020)

F23, F27 (7,5 A)

Фирма LITTELFUSE (257007.5)

F28 (10 A)

Фирма LITTELFUSE (257010)

F29 (20 A)

Фирма LITTELFUSE (257020)

F30 (25 A)

Фирма LITTELFUSE (257025)

F31 (30 A)

Фирма LITTELFUSE (299030)









ЦЕПИ, ЗАЩИЩАЕМЫЕ ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ МОНТАЖНОГО БЛОКА, НА АВТОМОБИЛЕ LADA PRIORA В ИСПОЛНЕНИИ "ЛЮКС ПЛЮС"

№ предохранителя

Защищаемые цепи

F1

Резерв

F2 (25 А)

Монтажный блок, реле включения обогрева заднего стекла (контакты) Контроллер электропакета, контакт "10" колодки XP2 Элемент обогрева заднего стекла

F3 (10 А)

Правая фара, лампа дальнего света

Комбинация приборов, сигнализатор включения дальнего света фар

F4 (10 А)

Левая фара, лампа дальнего света

F5 (10 А)

Монтажный блок, реле включения звукового сигнала Звуковой сигнал

F6 (7,5 А)

Левая фара, лампа ближнего света

F7 (7,5 А)

Правая фара, лампа ближнего света

F8 (10 А)

Монтажный блок, реле включения тревожного звукового сигнала Звуковой сигнал тревожной сигнализации

F9

Резерв

F10 (10 А)

Комбинация приборов, контакт "20" Выключатель стоп-сигнала Лампы стоп-сигналов Блок освещения салона Плафон освещения салона

Плафон освещения порога правой передней двери Дополнительный сигнал торможения

F11 (20 А)

Монтажный блок, реле включения высокой скорости очистителя ветрового стекла Переключатель очистителей и омывателей, контакт "53а"

Переключатель очистителей и омывателей, контакт "53ah"

Выключатель обогрева заднего стекла

Монтажный блок, реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя ветрового стекла Электродвигатель очистителя заднего стекла (2171, 2172)

Электродвигатель омывателя ветрового стекла Электродвигатель омывателя заднего стекла (2171, 2172)

Блок управления надувных подушек безопасности, контакт "25"

F12 (10 А)

Комбинация приборов, контакт "21"

Контроллер электропакета, контакт "9" колодки X2

Блок управления электромеханическим усилителем рулевого управления, контакт "1" колодки X2 Выключатель лампы света заднего хода Лампы света заднего хода

Блок управления системы парковки, контакт «11» и «14»

F13 (15 А)

Прикуриватель

F14 (5 А)

Лампы габаритного света (левый борт)

Комбинация приборов, сигнализатор главного включателя света Фонари освещения номерного знака Фонарь освещения багажника

Контроллер электропакета, контакт "12" колодки X2

F15 (5 А)

Лампы габаритного света (правый борт) Плафон освещения вещевого ящика

F16 (10 А)

Гидроагрегат, контакт "18"

F17 (10 А)

Противотуманная фара левая

F18 (10 А)

Противотуманная фара правая

F19 (15 А)

Выключатель обогрева сидений, контакт "1" Обогреватели передних сидений

F20 (10 А)

Выключатель рециркуляции (сигнализатор включения)

Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управле­ния освещением)

Реле электровентилятора отопителя

Выключатель автоматического управления освещением

Блок управления стеклоочистителем и внешним освещением, контакты 3 , 11 Контроллер системы автоматического управления климатической установкой, контакт "1"

Датчик системы автоматической очистки стекол (датчик дождя), контакт "1"

F21 (5 A)

Переключатель световой сигнализации, контакт "30"

Колода диагностики, контакт "16"

Часы

Контроллер системы автоматического управления климатической установкой, контакт "14"

F22 (20 A)

Электродвигатель очистителя ветрового стекла (автоматический режим)

Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистите­ля ветрового стекла, (контакты)

F23 (7,5 А)

Блок управления стеклоочистителем и внешним освещением, контакт "20"

F24-F30

Резерв

F31 (30A)

Контроллер электропакета, клемма "2" колодки X1 Контроллер электропакета, клемма "3" колодки X1 Модуль двери водителя, контакт "6"

Плафон освещения порога левой передней двери

F32

Резерв
