Lada Xray. РЕМНИ БЕЗОПАСНОСТИ - СНЯТИЕ, УСТАНОВКА



 Снятие ремня безопасности переднего:

Установить автомобиль на рабочее место.

Открыть капот и отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

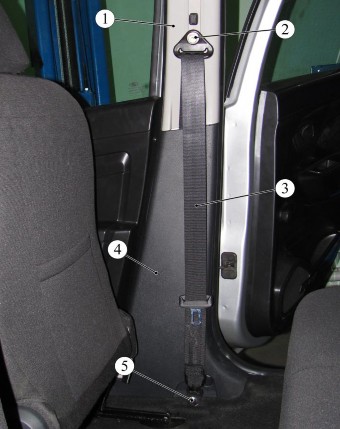

Рисунок 9-1 - Передний ремень безопасности:

1 - облицовка центральной стойки верхняя;

2 - болт верхнего крепления переднего ремня безопасности;

3 - ремень безопасности;

4 - облицовка центральной стойки нижняя;

5 - болт нижнего крепления ремня безопасности













Снять колпачок с головки болта 5, рисунок 9-1, крепления нижней точки ремня безопасности 3, отвернуть болт (отвертка плоская, головка сменная 16, вороток).

Снять колпачок с головки болта 2 крепления верхней точки ремня безопасности на центральной стойке, отвернуть болт (головка сменная 17, вороток).

Снять облицовку средней стойки верхнюю 1 и нижнюю 4, в соответствии с разделом 10 данной ТИ.

Отвернуть болт 3, рисунок 9-2, крепления катушки 2 ремня безопасности (головка сменная 17 или Torx T50, вороток).

Снять катушку ремня безопасности отсоединив колодку 1 жгута проводов от катушки.

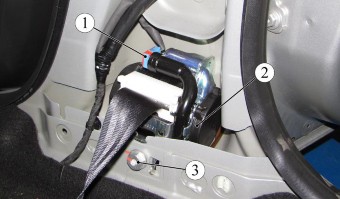

Рисунок 9-2 - Крепление катушки переднего ремня безопасности:

1 - колодка жгута проводов;

2 - катушка инерционная переднего ремня безопасности;

3 - болт крепления катушки ремня безопасности
Замок переднего ремня безопасности установлен на каркасе переднего сидения.

Для демонтажа замка переднего правого ремня безопасности, отодвинуть переднее правое сиденье в крайнее заднее положение.

Отвернуть болт 2, рисунок 9-3, крепления замка 1 ремня безопасности к каркасу сидения, снять замок (головка сменная Torx T50, вороток).

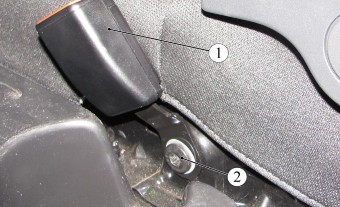

Рисунок 9-3 - Замок переднего правого ремня безопасности:

1 - замок ремня безопасности;

2 - болт крепления замка переднего ремня безопасности
Для демонтажа замка переднего левого ремня безопасности, необходимо снять переднее левое сидение в соответствии с разделом 8 данной ТИ.

Отвернуть винт 2, рисунок 9-4, крепления облицовки 1, снять облицовку (головка сменная Torx T20, вороток).

Отсоединить крепление провода 4 замка 5 ремня от каркаса сидения (отвертка плоская).











Отвернуть болт 3 крепления замка ремня безопасности к каркасу сидения, снять замок (головка сменная Torx T50, вороток).

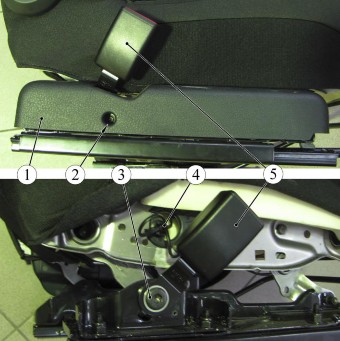

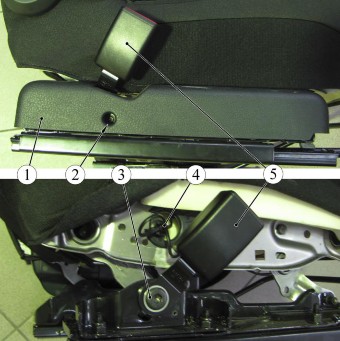

Рисунок 9-4 - Замок переднего левого ремня безопасности:

1 - облицовка каркаса сиденья;

2 - винт крепления облицовки;

3 - болт крепления замка левого ремня;

4 - провод замка левого ремня безопасности;

6 - замок ремня безопасности
Снятие задних ремней безопасности правого, левого:

Поднять подушку заднего сидения.

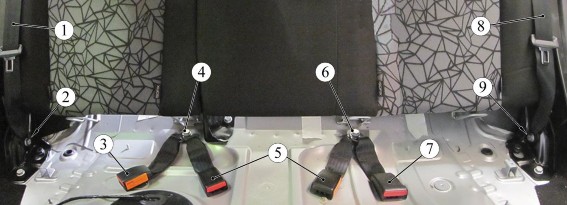

Рисунок 9-5 - Ремни безопасности задние:
1 - ремень безопасности правый; 2 - болт крепления нижней точки правого ремня безопасности; 3 - замок правого ремня безопасности; 4 - болт крепления замка правого и среднего ремня безопасности; 5 - замок среднего ремня безопасности; 6 - болт крепления замка среднего и левого ремня безопасности; 7 - замок левого ремня безопасности;

8 - ремень безопасности левый; 9 - болт крепления нижней точки левого ремня безо-

Отвернуть болт 2, рисунок 9-5, крепления нижней точки бокового правого 1 или левого 8 ремня безопасности (головка сменная 17, вороток, удлинитель).

Отвернуть болт 4 крепления среднего и правого или болт 6 крепления среднего и левого замков ремней безопасности (головка сменная 17, вороток, удлинитель).









Снять обивку боковины в сборе, верхнюю и нижнюю в соответствии с разделом 10 данной ТИ.

Отвернуть болт 1, рисунок 9-6, крепления правой или левой инерционной катушки 2 ремня безопасности, снять катушку (головка сменная 17 или TorxT50, вороток, удлинитель).

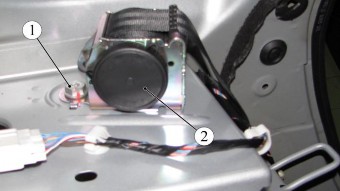

Рисунок 9-6 - Крепление инерционной катушки заднего бокового ремня безопасности:

1 - болт крепления катушки;

2 - инерционная катушка ремня безопасности






Снятие заднего ремня безопасности среднего:

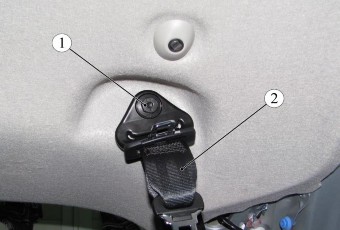

Снять колпачок с головки болта 1, рисунок 9-7, крепления верхней точки ремня 2 безопасности, отвернуть болт (отвертка плоская, головка сменная 16 или Torx T40, вороток).








Рисунок 9-7 - Крепление среднего ремня безопасности:

1 - болт верхнего крепления среднего ремня безопасности;

2 - ремень безопасности средний




Снять левую обивку боковины в сборе, верхнюю и нижнюю в соответствии с разделом

10 данной ТИ.

Отвернуть болт 1, рисунок 9-8, крепления направляющей 2 планки ленты ремня 4 безопасности, снять планку (головка сменная 17 или Torx T50, вороток, удлинитель).

Отвернуть болт 3 крепления инерционной катушки 5 среднего ремня безопасности, снять катушку продев ленту ремня безопасности в отверстие полки боковины (головка сменная 17 или Torx T50, вороток, удлинитель).

Поднять подушку заднего сидения.

Отвернуть болты 4 и 6, см. рисунок 9-5, крепления замков ремней безопасности, снять замки 5 среднего ремня безопасности (головка сменная 17, вороток, удлинитель).

Установку ремней безопасности выполнять в последовательности, обратной снятию. Передние и задние ремни безопасности после открывания замков должны возвращаться из рабочего положения в исходное свободно, без заеданий.

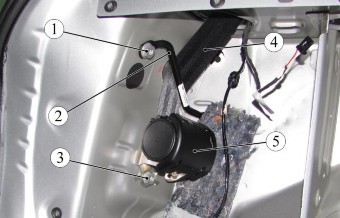

Рисунок 9-8 - Крепление катушки среднего ремня безопасности:

1 - болт крепления направляющей ленты ремня безопасности;

2 - направляющая ленты ремня безопасности;

3 - болт крепления катушки среднего ремня безопасности;

4 - ремень безопасности;

5 - катушка среднего ремня безопасности
Момент затяжки болтов крепления ремней безопасности от 38 до 50 Н.м (от 3,8 до 5,0 кгс.м) (вороток, головка 14, 17, ключ моментный, удлинитель).

Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям данной ТИ и ТУ 017200-254-0023934 в объеме выполненных работ.
