Lada Xray. ЦЕНТРАЛЬНЫЙ БЛОК КУЗОВНОЙ ЭЛЕКТРОНИКИ (ЦБКЭ) - СНЯТИЕ / УСТАНОВКА




Снятие


Установить автомобиль на рабочее место, затормозить стояночным тормозом. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный 10).

Снять корпус вещевого ящика панели приборов в соответствии с требованиями ТИ 3100.25100.20599.
Отсоединить от ЦБКЭ 1, рисунок 20-1, четыре разъема 2 жгута проводов панели прибо-
ров.

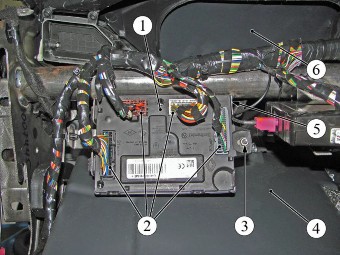

Рисунок 20-1 - Установка ЦБКЭ на автомобиль (вид на панель приборов со стороны моторного отсека):

1 - ЦБКЭ;

2 - разъем жгута проводов панели приборов;

3 - гайка;

4 - корпус вещевого ящика панели приборов;

5 - кронштейн поперечины панели приборов;

6 - панель приборов
Отвернуть гайку 3 крепления ЦБКЭ к кронштейну 5 поперечины панели 6 приборов (головка сменная 8, ключ трещоточный).

Отсоединить ЦБКЭ от кронштейна поперечины панели приборов и снять с автомобиля.


Установка

Установку ЦБКЭ на автомобиль выполнять в порядке обратном снятию.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие требованиям ТУ 017200-254-00232934-2006 пп. 1.19.21.3, 1.19.21.6 в объеме выполненных работ.
